原创 STM32学习之路(三十七)NRF24L01接口和TFT接口的布线

2017-8-22 23:20 1832 9 9 分类: MCU/ 嵌入式

今天的内容是给NRF24L01无线接口和TFT液晶屏接口布线。

1、给NRF24L01无线接口布线

1)NRF24L01无线接口电路原理图



2)布线线宽

电源线线宽:0.5mm

数据线线宽:0.25mm

3)布线图

2、给TFT液晶屏接口布线

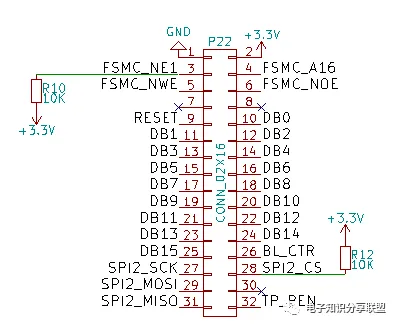

1)TFT液晶屏接口电路原理图

2)布线线宽

电源线线宽:0.5mm

信号线线宽:0.25mm

3)布线图

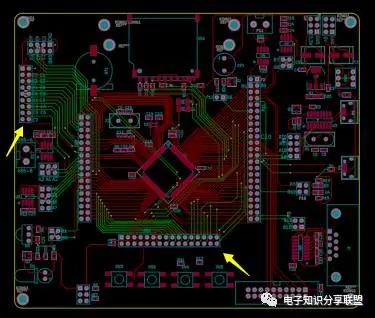

最后来一张总图,看一下NRF24L01接口电路和TFT液晶屏接口电路在整个电路板上的布局:

到这里,今天的内容就结束了。

如果有写的不合适的地方,还请大家多多指教。如果你有兴趣,也可以一起互相学习,共同进步。 (微信号 :c18093458455)
