原创 STM32学习之路(四十)给PCB添加Logo和注释

2017-8-22 23:27 5267 17 17 分类: MCU/ 嵌入式

今天我们学习如何给PCB板添加开窗效果的Logo,以及给PCB添加注释。

1、给PCB添加Logo

由于KiCad还不支持添加中文文字,所以需要借助其它的工具来进行设计。下面我们开始设计:

第一步:打开电脑自带的画图软件,点击工具栏的文本,然后在出现的文本框内输入需要显示的Logo,字体稍大一些,例如我添加的Logo是:老顽童,字体为72

第二步:打开QQ,利用QQ的截图功能把我们刚才在画图工具中的文本截图,然后将截图保存到桌面:

第三步:将刚才的截图转换成元件,需要用到KiCad的“位图转换成元件”编辑器,这个编辑器能够将图片转换成元件封装,转换成功后,我们就可以在PCB编辑器中以添加封装的方式添加Logo。

1)打开KiCad的“位图转换成元件”编辑器:

2)在打开的编辑器界面,单击“打开位图”,把我们保存到桌面的截图添加进来,并进行参数设置:

3)设置好后,点击编辑器界面的导出,将文件保存到我们的封装库中,并取一个保存名字,后面会用到,例如:取保存名为Logo。此时,我们将要添加的Logo就作为一个封装保存到了封装库中。

第四步:用添加封装的方式添加Logo,选择PCB编辑器的“添加封装”,并选择我们保存到封装库中的Logo封装:

第五步:选择我们的Logo封装,并点击确定,将Logo放置在预留的位置:

注:MyPcb是我的封装库文件名,Logo使我们刚才保存的封装。

第六步:浏览我们添加的Logo的3D效果:

添加Logo除了这种开窗的效果外,我们还可以在PCB的丝印层添加Logo,方法如下:

1)前面在位图导出到封装时,有一项设置,我们设置的是顶层阻焊层,现在我们选择顶层丝印层,并导出,导出时重新去一个名字,比如:Logo_Silk。

2)回到PCB编辑器,重复上面的第三步和第四步操作。下图是添加了开窗logo和丝印层Logo的3D效果图,可以根据自己的喜好选择。

2、给PCB添加注释

1)注释分为中文注释和英文注释两种,而添加中文和英文注释的方法前面都有介绍,添加中文注释就是用添加Logo的方式,英文注释就是用PCB编辑器“添加文字”的工具:

PCB设计的最后,我们要给各排针添加注释,注明引脚的名称,像W25Q16、单片机引脚、CH340的这些排针都要注明每个引脚的名称,方便后面开发板的使用:

2)在电路板的反面添加文字

添加英文:首先,选择底层丝印层B.silks,然后使用PCB编辑器的“添加文字”工具添加所需文字,只是在显示选项那里我们要设置成镜像,否则显示在开发板背面的文字可就是反着的了,如下面,设置成镜像显示方式,背面的文字就会正常显示:

反面文字显示效果:

‚添加中文:

第一步:按照前面添加Logo的方法,在开发板的正面添加想要添加的文字;

第二步:双击我们添加的文字,进行封装属性的设置:

第三步:设置后,我们浏览一下3D效果,会发现文字是倒着的:

第四步:再次双击我们添加的文字,将旋转角度设置为180,将文字旋转180°:

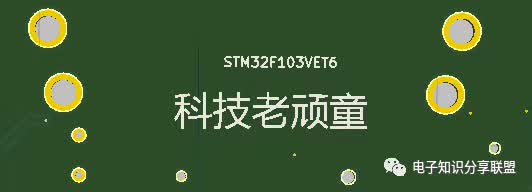

再次浏览3D效果,发现我们添加的文字就是正常显示的了:

到这里,STM32F103VET6的PCB基本就设计好了,最后我们需要给开发板上添加一些格子把不同的模块区分开,以便拿到开发板的人能够更方便的了解每个模块的,画这些模块的边框使用“添加图形 线/多边形”工具,并且必须选择层为丝印层:

可以根据自己的布局来画模块的边框,下图是我为485模块和W25Q16模块画的边框:



注:边框线的线宽可以通过尺寸设置→文字和图形来设置:

到这里,今天的内容就结束了。

如果有写的不合适的地方,还请大家多多指教。如果你有兴趣,也可以一起互相学习,共同进步。 (微信号 :c18093458455)
