原创 您知道使用有源晶振的优势吗？

石英晶体利用压电效应在电路中用作时间或者频率基准源，为电路提供时钟信号。无论是有源还是无源晶振，它们都有其优缺点。本期，凯擎小妹带大家了解一下有源晶振的五个优势：

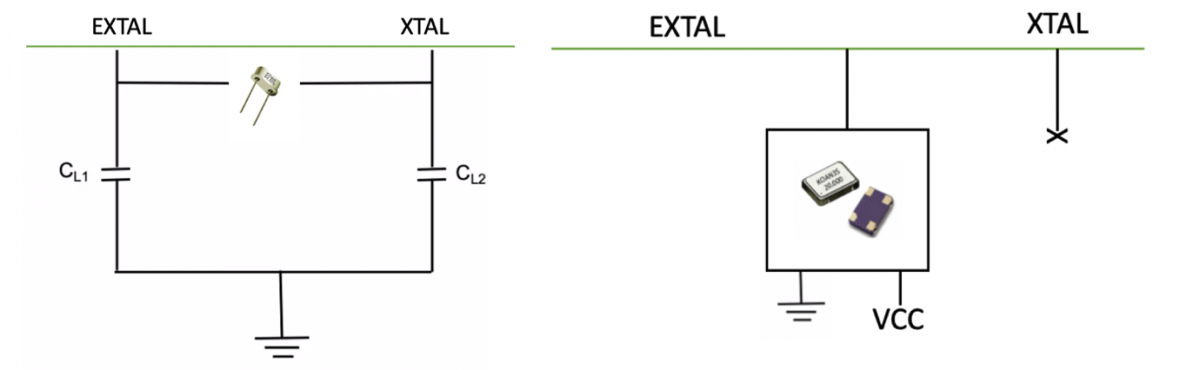

有源晶振因其内部有独立起振芯片则不受外部电路影响；而无源晶振需要精准匹配外部电容才可以输出电信号。

频率的变化量经常用ppm/ppb表示晶体频率会偏离标称频率多少。值越小精度越高。有源晶振中温补晶振TCXO和恒温晶振OCXO的精度较高，最少可达到3ppb。

谐振器的晶片切型经常采用音叉或AT切割：

1. 音叉晶体的温度特性曲线是负二次方程曲线。呈现出以理想室温+25°C为中心的向下抛物线，温度走低或走高都会使频率稳定度变差。

2. AT切割晶片的晶振调整频差的常见值为0.5ppm, 1ppm, 5ppm, 10ppm, 20ppm, 30ppm等等。

每周期损失的能量越低，晶振的频率稳定度也就越高，对应的Q值也就越高。

晶体的振动频率和晶片的厚度，面积，切割方式有关。为了提高晶振的频率，无源晶振除了使用小尺寸的晶片，也可以使用泛音晶体。相比较，有源晶振有多种波形(CMOS, LVDS, HCSL...)可供选择，最高可做到2.1GHz：

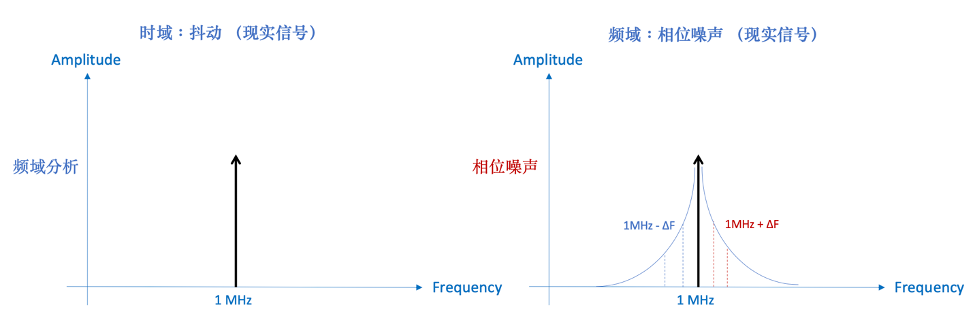

低噪声晶振主要减少振荡器内部噪声对输出信号的影响，以获得短期频率稳定性的晶体振荡器。噪声会引起输出信号频率的随机起伏：起伏小，稳定度越高。

凯擎小妹建议

1. 预算高选择有源晶振/振荡器，预算低选择无源晶振/谐振器;

2. 应用性能要求：如果是应用产品需要高精度，高端产品，选有源晶振/振荡器；如果应用对频率稳定率要求不高，如玩具等一般消费类电子，更合适选择性价比高的无源晶振/谐振器。

3. 有源晶振/振荡器又可细为时钟振荡器，TCXO温补晶振，VCXO压控振荡器，OCXO恒温晶振，可以实现更宽的温度范围和更高的稳定度。

KOAN晶振公司配备了E5052B信号分析仪器、S&A280B、S&A250B测试仪器，以及高低温箱，抗冲击试验设备。我们能够检测在温度、负载和功率电压变化条件下的频率稳定性。
