原创如何选用磁珠Ferrite bead？

 2023-5-15 09:12  409 3 3 分类: 测试测量

磁珠（Ferrite Bead）的等效电路是一个DCR(直流电阻)电阻串联一个电感并联一个电容和一个电阻。DCR(直流电阻)是一个恒定值，但后面三个元件都是频率的函数，也就是说它们的感抗，容抗和阻抗会随着频率的变化而变化，当然它们阻值，感值和容值都非常小。

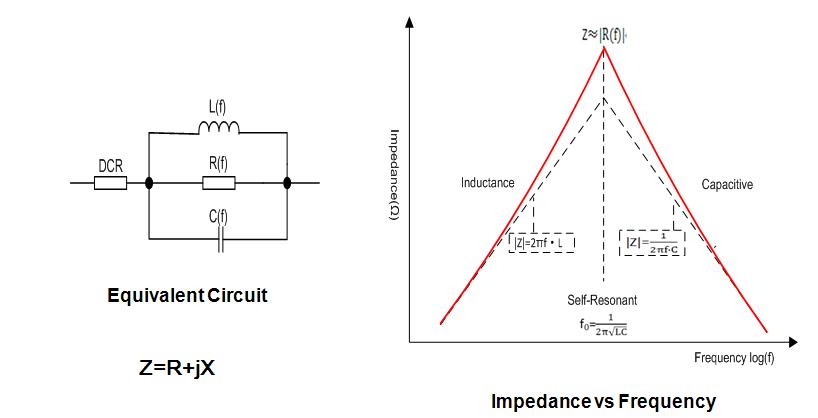

Ferrite bead 磁珠，DCR(直流电阻)电阻串联一个电感并联一个电容和一个电阻等效电路。

从等效电路中可以看到，当频率低于fL（LC谐振频率）时，磁珠呈现电感特性；当频率等于fL时，磁珠是一个纯电阻，此时磁珠的阻抗（impedance）最大；当频率高于谐振频率点fL时，磁珠则呈现电容特性。

EMI选用磁珠的原则就是磁珠的阻抗在EMI噪声频率处最大。比如如果EMI噪声的最大值在200MHz,那你选择的时候就要看磁珠的特性曲线，其阻抗的最大值应该在200MHz左右。

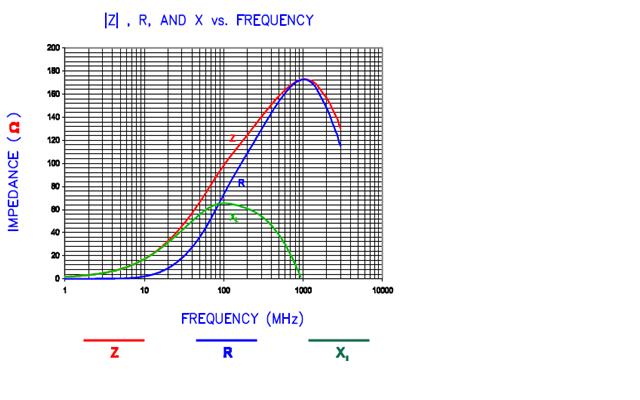

下图是一个磁珠的实际的特性曲线图。大家可以看到这个磁珠的峰值点出现在1GHz左右。在峰点时，阻抗（Z）曲线的值与电阻（R）的相等。也就是说这个磁珠在1GHz时，是个纯电阻，而且阻抗值最大。

Z: impedance R: R( f) X1: L\\C

前面简单介绍了EMI磁珠的基本特性曲线。从磁珠的阻抗曲线来看，其实它的特性就是可以用来做高频信号滤波器。

需要注意的是，通常大家看到的厂家提供的磁珠阻抗曲线，都是在无偏置电流情况下测试得到的曲线。

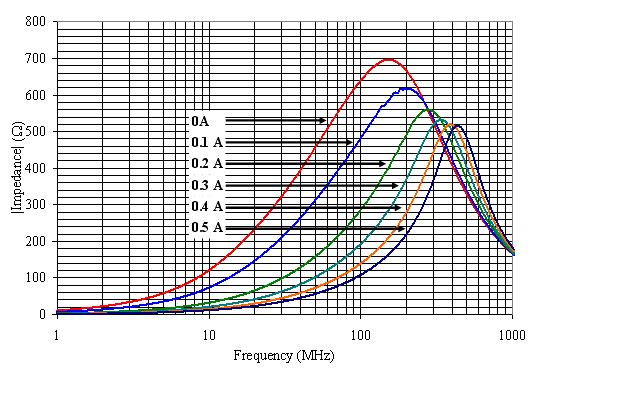

但大部分磁珠通常被放在电源线上用来滤除电源的EMI噪声。而在有偏置电流的情况下，磁珠的特性会发生一些变化。下面是某个0805尺寸额定电流500mA的磁珠在不同的偏置电流下的阻抗曲线。大家可以看到，随着电流的增加，磁珠的峰值阻抗会变小，同时阻抗峰值点的频率也会变高。

偏置电流阻抗特性曲线

在进一步阐述磁珠的特性之前，让我们先来看一下磁珠的主要特性指标的定义：

Z (阻抗，impedance ohm) :磁珠等下电路中所有元件的阻抗之和,它是频率的函数。通常大家都用磁珠在100MHz时的阻抗值作为磁珠阻抗值。

DCR (ohm): 磁珠导体的的直流电阻。

额定电流：当磁珠安装于印刷线路板并加入恒定电流，自身温升由室温上升40C时的电流值。

那么EMI磁珠有成千上万种，阻抗曲线也各不相同，我们应该如根据我们的实际应用选择合适的磁珠呢？

让我们首先来看一下阻抗值同为600ohm@100MHz但尺寸大小不同的磁珠在不同偏置电流电流和工作频率下的特性。

Part Number / Size (All 600 Ohm chip beads)	Z (Ohms)		Z (Ohms)		Z (Ohms)
	@ 100 MHz		@ 500 MHz		@ 1 GHz
	Zero Bias	100 mA	Zero Bias	100 mA	Zero Bias	100 mA
1206C601R 1206 size	600	550	220	220	105	120
0805E601R 0805 size	600	380	304	250	151	120
0603C601R 0603 size	600	300	330	420	171	200
0402A601R 0402 size	600	175	644	600	399	500

上面是四个不同大小的磁珠分别工作在0A，100mA偏置电流及在100MHz,500MHz和1GHz工作频率下的阻抗值。

从上表的测试数据中可以看出，1206尺寸的磁珠在低频100MHz工作时，其阻抗值仅从0A下的600ohm减小到100mA偏置电流下的550ohm,而0402尺寸的磁珠阻抗值却从0A下的600ohm大幅减小为175ohm。

由此看来，在低频大偏置电流应用的情况下，应该选择大尺寸的磁珠，其阻抗特性会更好一些。

让我们来看一下磁珠在高频工作时的情形。

1206尺寸的磁珠其1GHz下的阻抗从100MHz下的600ohm大幅减小为105ohm,而0402尺寸的磁珠其1GHz下的阻抗则只由100MHz下的600ohm小幅减小为399ohm。

这也就是说，在低频大偏置电流的情况下，我们应该选择较大尺寸的磁珠，而在高频应用中，我们应该尽量选择小尺寸的磁珠。

至于为什么大小磁珠会表现为如此特性，希望看了前面磁珠特性的读者会自己找到答案

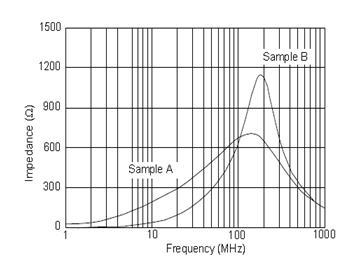

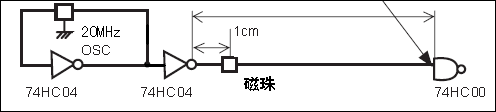

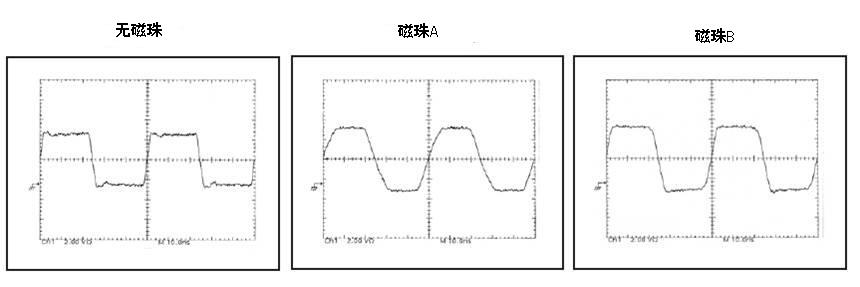

让我们再来看一下下面两个不同曲线特征的磁珠A和磁珠B应用于信号线时的情况。
