原创 协议标准第010篇 安全电压

    前几天同事问我，电压到多少伏就不安全了？考虑到这位同事的非电专业背景，我做了最极端的答复——多少伏都不安全，非专业人员别摸带电的东西。

    那么，是不是这么绝对呢？我查了一下标准，奇怪的知识增加了。

    标准的名字值得玩味——《电流对人和家畜的效应》，GB/T 13870.5 (IEC 60749-5)。里面对人、牛、尸体分类讨论（搞硬件的牛马一时恍惚，不知道自己算哪种）。

    触电是电流造成的生理效应。也就是说，只要自己电阻够大，电压多高都不怕。

    触电有三种情况，但惨就一个字：

        1. 惊吓，表现为人体产生不自觉的肌肉收缩。

        2. 无力摆脱

        3. 心脏停跳，原因是心室纤维性颤动。

    基于较大数量的动物样本以及较长的时间跨度，标准把动物对电流的体感，按照最不敏感到最敏感的顺序，取了3个分位——前5%（极少数人），50%和95%（绝大多数人），然后，贴心地给出了等效电阻。原来我的电阻不在E24范围啊！

    最后就是欧姆定律了，得出了所谓电压阈值。根据下表，如果坐在地上修冰箱（交流电），手指头触碰到 20 Vac的地方，基本上就会受到惊吓。

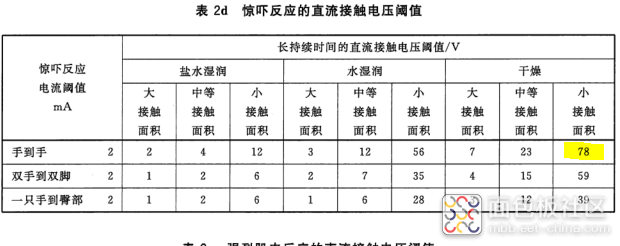

    如果坐在地上修扫地机器人（直流电）呢，这个惊吓电压，提高到 39 Vdc。

   这是否说明无绳产品的电源电压，超过39Vdc的话就要进行额外的防触电设计？这个还不是基本绝缘的问题，因为这个电压对家电尺度的电介质来说还不能形成很强的电场。

Ref

GB/T 13870.5-2016 电流对人和家畜的效应 第5部分 生理效应的接触电压阈值
