SC01F——单键电容触摸感应&液位检测芯片 ——
目录
一概览
二芯片功能
三应用案例
四详细参数
概 览Overview
01概述<<<<
SC01F 是单键电容触摸感应器，它可以通过任何非导电介质（如玻璃和塑料）来感应电容变化。通过设置，SC01F 可以应用于普通触摸按键开关、智能马桶人体感应、水位检测。
02特性<<<<
芯片功能Functions
01初始化时间<<<<
上电复位后，芯片需要120ms进行初始化，计算感应管脚的环境电容，然后才能正常工作。
02灵敏度设置<<<<
灵敏度由CDC端口接的电容值决定。数值越小，灵敏度越高。电容范围是最小5pf，最大100pf。数值越小，灵敏度越高。为了保证灵敏度的一致性，CDC电容要求使用10%或以上的精度的涤纶电容、NPO材质电容或者COG材质电容为最佳。务必在PCB布局时，将CDC电容尽量贴近IC放置。
03自校正<<<<
在普通按键直接输出模式和普通按键锁存输出模式下，根据外部环境温度和湿度等的漂移，按键电容基准参考值也会发生漂移，芯片会自动调整校正每个按键的电容基准参考值，以适应当前环境的变化。当检测到按键后，芯片会立即停止校正一段时间，这段时间大约 50 秒。停止校正时间一到，芯片会继续自校正，如果当前按键还是持续有效，按键信息会被当做环境的漂移立即被更新，也就是说检测按键有效的时间不会超过 50 秒。04 智能马桶人体感应和液位检测<<<<在智能马桶人体感应或液位位检测模式下，CIN1端接10PF左右的基准电容，CIN2端接人体或液位接触按键，当人体靠近或者液面达到刻度，检测到触摸按键的电容值大于CIN1上的基准电容值，OUT由高阻变低电平，直到人体离开或者液面低于刻度，输出才重新变成高阻。
05触摸反应时间<<<<
每个通道大约每隔3ms采样一次。经过按键消抖处理以后，检测到按键按下的反应时间大概是18毫秒，检测按键离开的反应时间大概是12毫秒。所以检测按键的最快频率大概是每秒30次。
06输出逻辑<<<<
触摸输出有两种状态：高阻或强低。应用案例Application
01应用电路<<<<
<iframe height=340 width=100% allowscriptaccess="always" src='https://u.eet-china.com/video/iframe/3904' frameborder=0 allowfullscreen="true"></iframe>普通按键模式（直接或锁存）
<iframe height=340 width=100% allowscriptaccess="always" src='https://u.eet-china.com/video/iframe/3930' frameborder=0 allowfullscreen="true"></iframe>
智能马桶人体感应和水位检测模式
02重要指标<<<<
SC01F 按工业级设计，有超强稳定性及抗干扰能力，支持动态CS 10V，EFT 4KF，ESD接触式8KV，空间15KV。
03应用场景<<<<
详细参数Detailed parameters
01额定值<<<<
注: 超出上述值可能导致芯片永久损坏
02电气特性<<<<
03封装尺寸<<<<

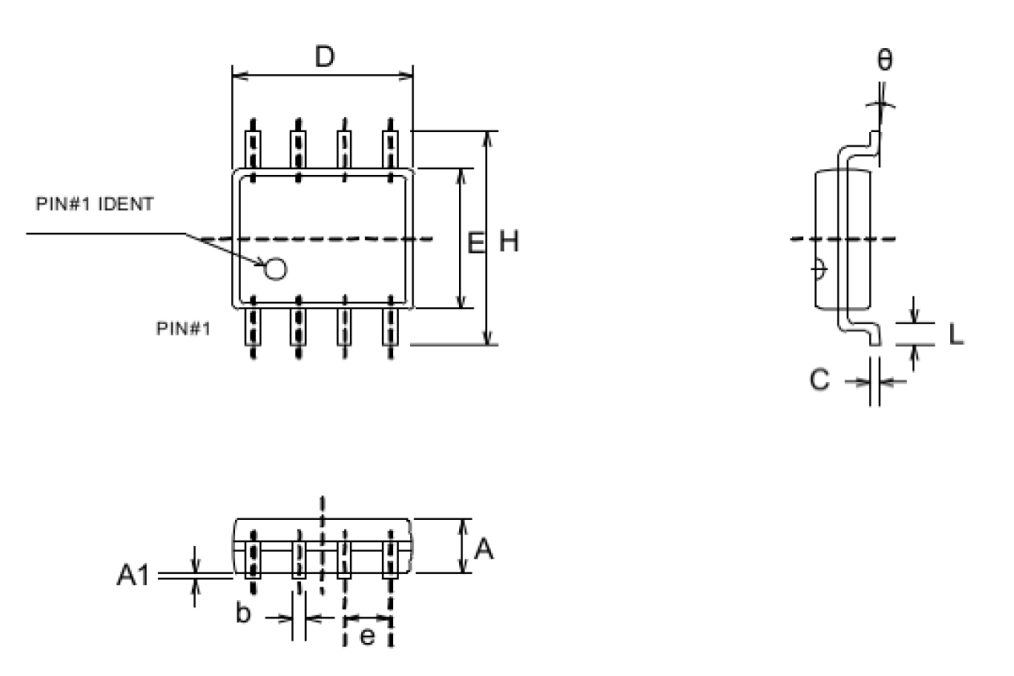

SC01F封装实例图
