今天特别分享基于Air780EPM的GPIO控制LED实现方案——通过硬件层精确控制电路参数,结合LuatOS高效API实现快速原型开发,适用于智能照明、状态指示等物联网场景。
低功耗场景:LED电流 ≤ 5mA(普通GPIO的驱动能力限制)。
休眠需求:若需LED在休眠时保持亮灭状态,需使用AGPIO。
注意:Air780EPM所有AGPIO的驱动电路总和上限是5mA。
公式:R=(VGPIO−VLED)/ILED
其中:
VGPIO=3.0V(Air780EPM的GPIO电平)。
VLED:不同颜色LED的正向压降(典型值):
-- 红色LED:2.0V∼2.2V
-- 绿色LED:2.8V∼3.3V
-- 蓝色/白色LED:3.0V∼3.6V
ILED:目标电流(通常选5mA)
示例计算:
红色LED(VLED=2.0V,I=5mA):
R1=(3.0V−2.0V)/5mA=200Ω(选220Ω标准电阻)
绿色LED(VLED=2.8V,I=5mA):
R2=(3.0V−2.8V)/5mA=40Ω(选51Ω标准电阻)
蓝色LED(VLED=3.3V,I=5mA):
R3=(3.0V−3.3V)/5mA=−60Ω(无法直接驱动,需三极管或MOSFET)

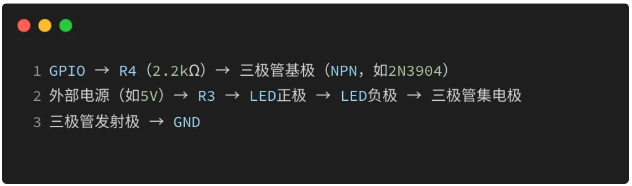

电流需求:LED电流 > 5mA(如蓝色/白色LED)。
高电压支持:需外部电源(如5V)驱动高亮度LED。

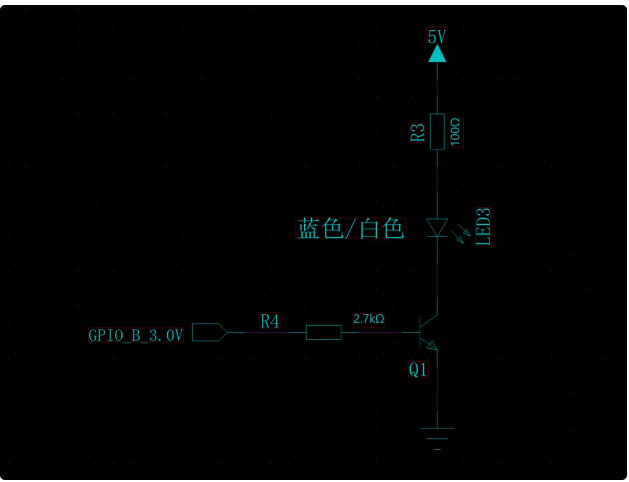

基极电阻R4:R4=(VGPIO−VBE)/IB=(3.0V−0.7V)/1mA=2.3kΩ(选2.2kΩ或2.7kΩ)
LED限流电阻 R3(以5V电源驱动蓝色LED为例):R3=(5V−3.3V)/20mA=85Ω(选82Ω或100Ω)

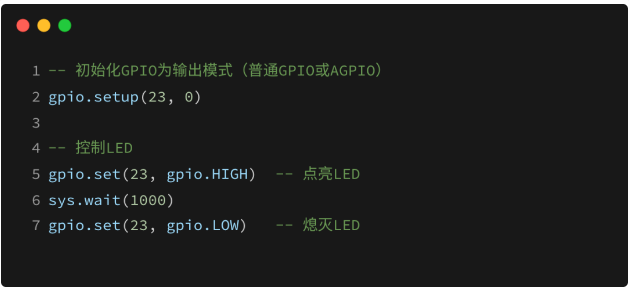

与GPIO直接驱动代码相同,通过控制GPIO电平开关三极管。

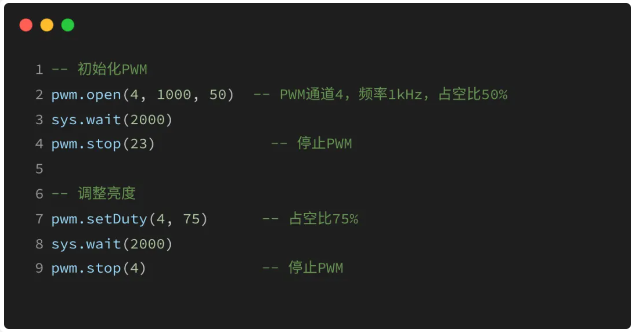

调光需求:通过占空比调节LED亮度。
呼吸灯效果:结合PWM和延迟实现渐变效果。

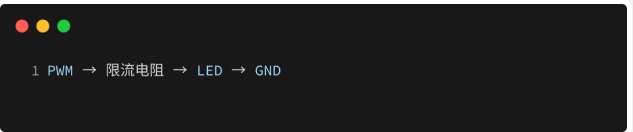

- 直接驱动小功率LED:
- 驱动大功率LED:通过三极管/MOSFET连接PWM信号。

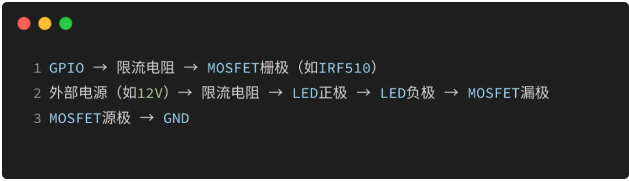

适用场景:LED电流 > 500mA(如高亮度LED灯带)。
电路设计:

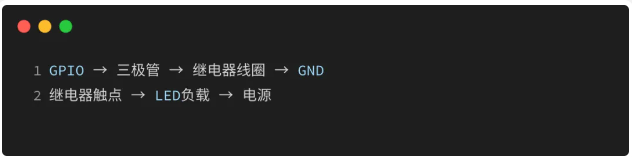

适用场景:控制220V交流LED灯。
电路设计:

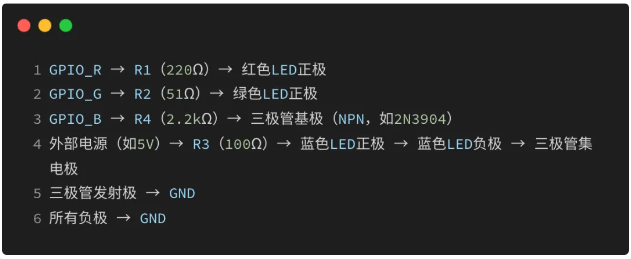

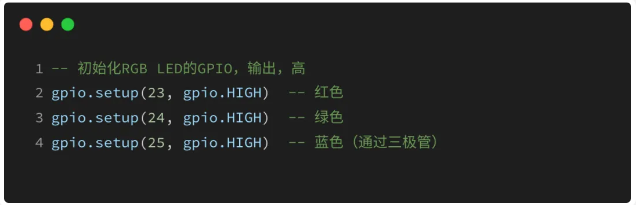

- 共阴极RGB LED:
- 共阳极RGB LED:需通过三极管分别控制各通道。
红色LED:可直接驱动(需合理电阻)。
绿色LED:若压降≤3.0V,可直接驱动(如VLED=2.8V)。
蓝色/白色LED:需通过三极管/MOSFET驱动。
RGB LED:蓝色/白色需外接驱动电路。
总电流限制:所有AGPIO的总驱动电流不能超过5mA。
例如:同时驱动3个LED,每个LED电流2mA,总电流6mA,需降电流或改用普通GPIO。
休眠特性:AGPIO在休眠时保持电平,适合常亮指示灯。
普通GPIO:休眠时断电,需加下拉电阻保持低电平,LED熄灭。
AGPIO:休眠时保持电平,适合需要常亮的指示灯。
Wakeup IO:仅支持输入,不可作为输出。
TVS防护:按键或机械开关需加TVS管(如5V TVS)。
过流保护:使用保险丝或自恢复保险器。
最新资料详见资料中心:https://docs.openluat.com/air780epm/luatos/api/core/gpio/
gpio.setup(pin, mode, pull, irq_type):配置GPIO模式。
gpio.set(pin, level):设置电平(gpio.HIGH/gpio.LOW)。
gpio.get(pin):读取输出电平状态。
最新资料详见资料中心:https://docs.openluat.com/air780epm/luatos/api/core/pwm/
pwm.setup(pin, freq, duty):初始化PWM参数。
pwm.start(pin) / pwm.stop(pin):启停PWM。
pwm.setDuty(pin, duty):调整占空比。
直接驱动:适用于低功耗LED,需合理计算电阻。
三极管/MOSFET:扩展驱动能力,支持高电压/大电流LED。
PWM调光:通过占空比调节亮度。
RGB LED:分通道设计,蓝色/白色需外接驱动电路。
LuatOS开发:通过GPIO和PWM函数实现控制,注意AGPIO的电流限制和休眠特性。
通过以上方案,基于Air780EPM可灵活控制LED灯,满足从简单指示到复杂调光的需求。
今天的内容就分享到这里了~
