原创 天源LED车灯电源驱动IC TP8556 应用

概述

TP8556N 是一款工作在固定关断时间控制模式的降压型LED 恒流驱动器，用于高效地驱动多颗 LED。TP8556N 采用平均电流型的闭环恒流方式，系统应用时输出电流对电感变化不敏感。这极大的提高了输出电流的恒流精度，特别适用于 5~100V 输入电压范围的非隔离降压 LED 恒流驱动电路。

TP8556N 外置功率管,通过外部电阻可以设定 LED 输出的平均电流，并且通过 MODE 脚外接高低电平可以实现 LED输出的高低亮模式切换。当 MODE 脚接高电平时，LED输出50%低亮模式，当MODE脚接低电平时，LED输出100%高亮模式。这只需要很少的外围元件即可以实现 LED 输出的高低亮模式切换，节约了系统的成本和体积。

TP8556N 集成了模拟调光功能。LED电流可以通过外部的模拟电平进行调节。调光接口十分简单方便。同时，TP8556N 集成了多种保护功能,以保证系统的稳定和可靠，包括 LED 输出短路保护，LED输出过流保护，芯片温度智能控制和 VDD 供电欠压保护等。

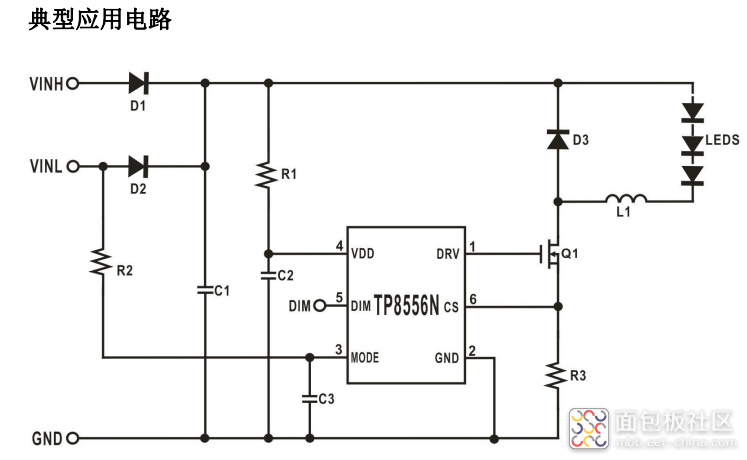

特点

系统宽输入电压范围:5~100V固定关断时间控制模式平均电流型的闭环恒流控制士5%LED 输出电流精度LED 输出高低亮模式对电感变化不敏感系统工作效率高集成模拟调光功能VDD 内置 5.6V 稳压管LED 输出短路保护芯片温度智能控制采用 SOT23-6L 封装

应用

汽车照明电动自行车照明强光手电筒

LED 背光驱动

50-120W，外加NTC，汽车灯控制芯片原厂   黄先生 13798794877
