原创 TechWiz LCD 3D应用：表面反射(底面)

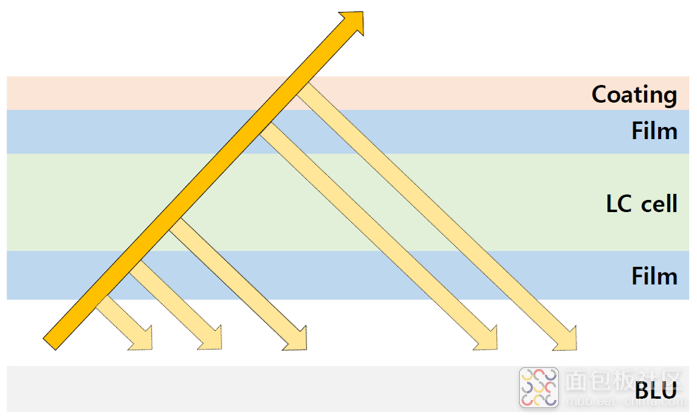

TechWiz软件可以考虑显示面板每层的多次反射来计算表面反射，之前我们曾介绍过关于外部光源的反射，本例将介绍关于底部（即从背光源一侧发出）的光源的反射的计算

使用Surface Reflectance(Bottom Side)功能，同样考虑了面板各层的多次反射，用户可以计算BLU方向的反射。（用户无需反向结构的情况下计算底部反射）

反射的模拟使用每层的复折射率和厚度来计算

1. 建模任务

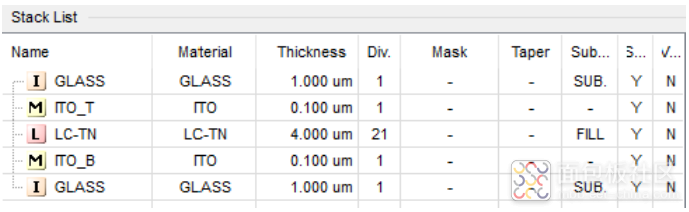

1.1堆栈结构

2. 建模过程

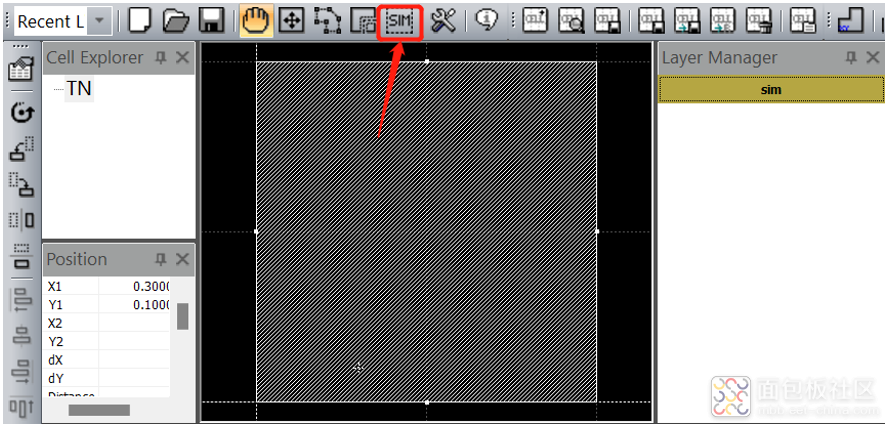

2.1由于此案例结构是上下电极的简单结构，在TechWiz Layout中仅设置模拟区域即可，在SIM中搭建堆栈结构

2.2进行相关参数设置

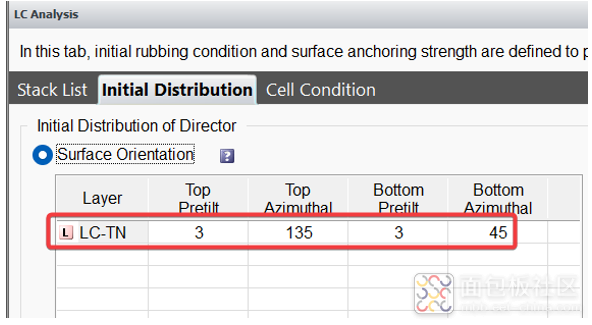

液晶的初始分布，表面方向设置

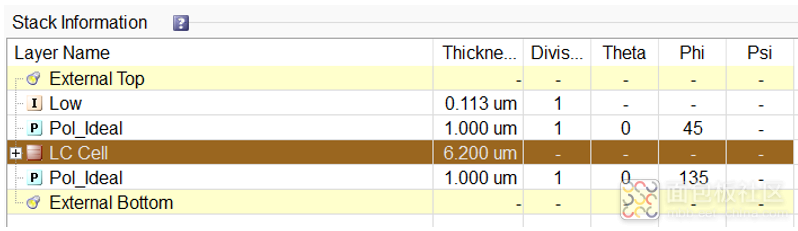

定义顶部、底部偏振片以及低折射率薄膜

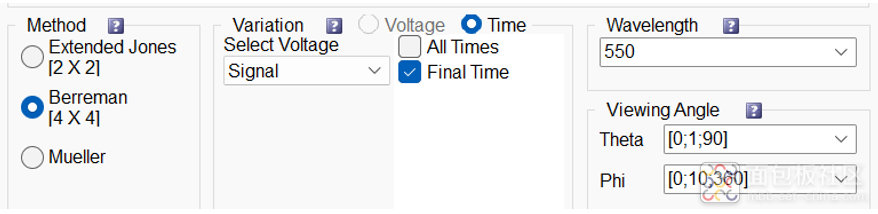

设置仿真条件

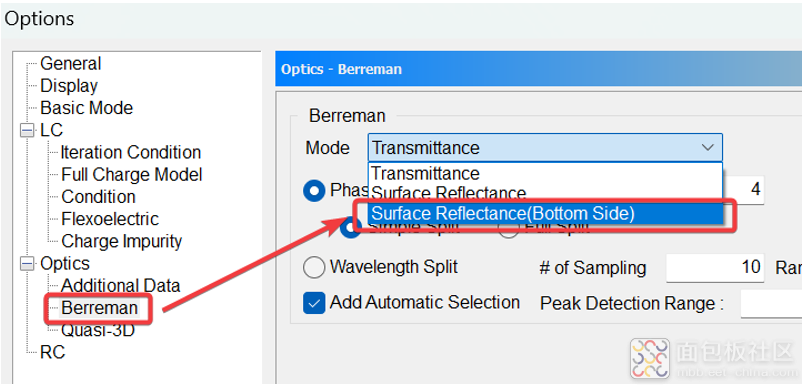

2.3选择Surface Reflectance()

3. 结果查看

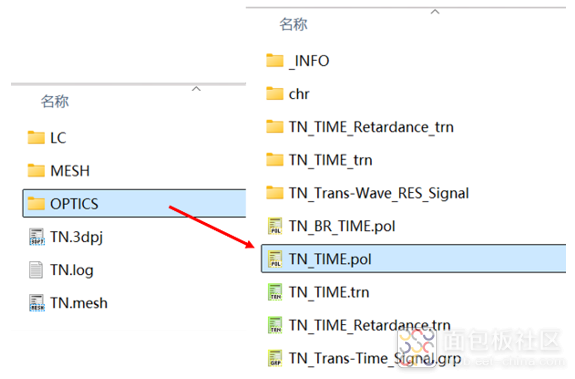

查看结果在Optics文件夹中，将相关结果文件导入到TechWiz Viewer来查看

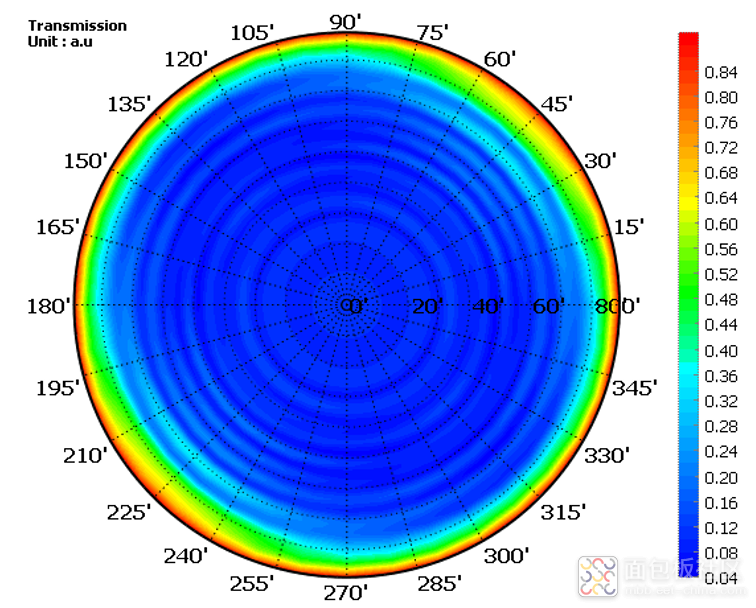

3.1 极坐标图
