原创三路LVDT电感信号驱动电路

 2008-4-22 17:25  3809 3 10 分类: 模拟

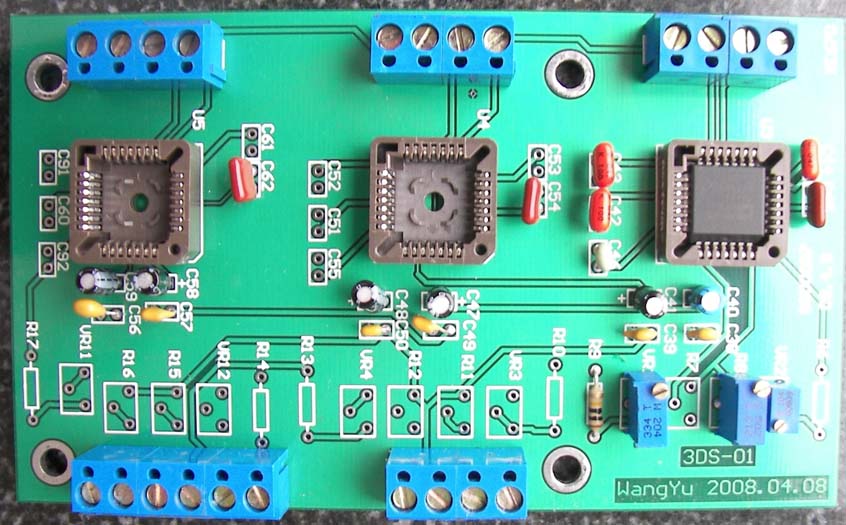

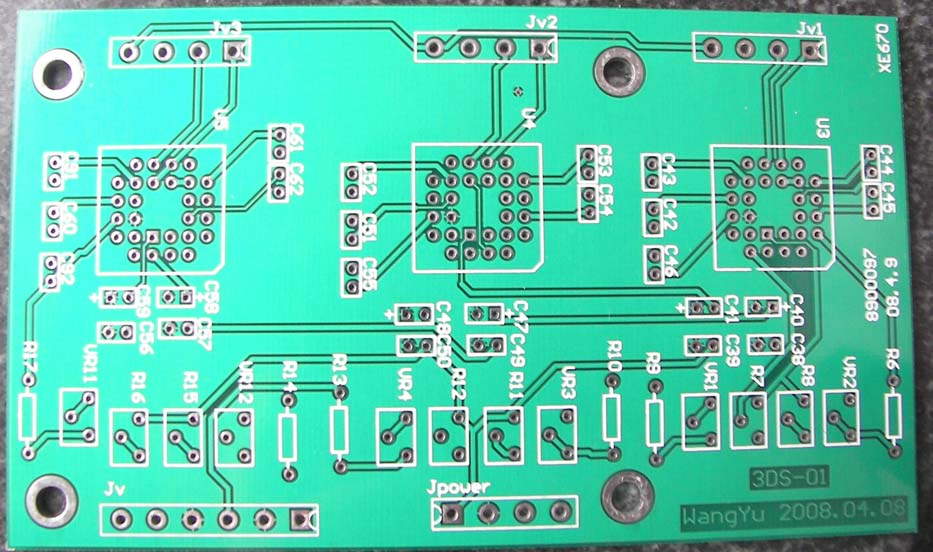

三路LVDT传感器驱动电路板，三路AD698 集成度高，适合在线测量的片子。

图片右侧的一路电路完整，测试1mm量程轴向电感传感器。

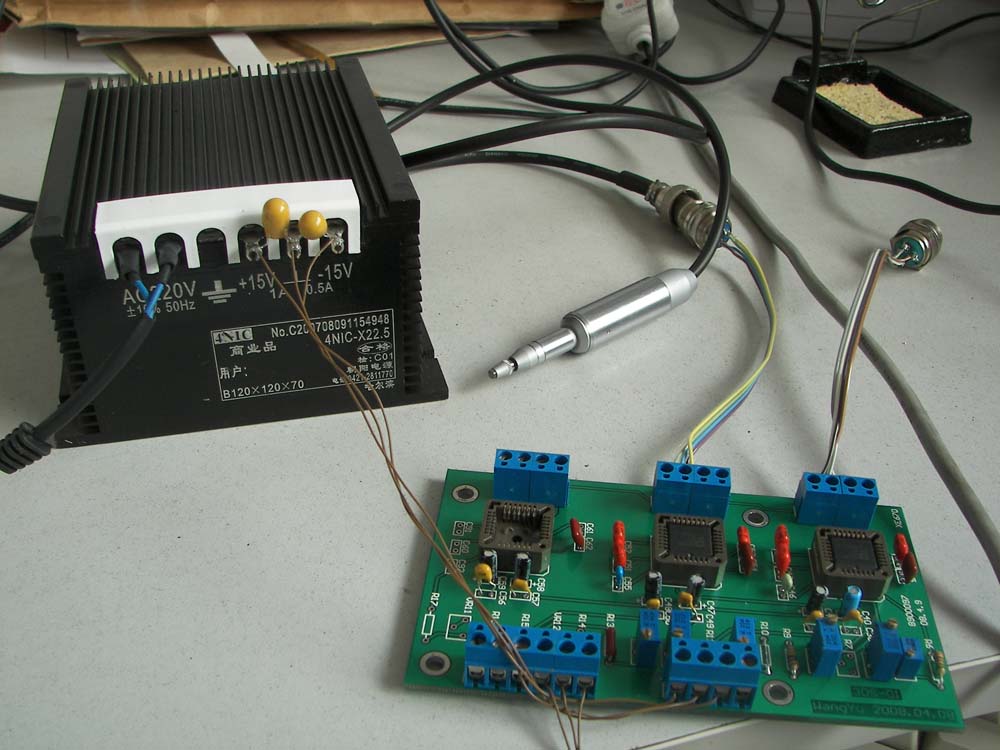

试验数据不错。采用±15V线性电源供电。传感器信号调制输出后范围为±10V。上图为单独测试第二路驱动电路，同样使用1mm量程轴向电感。

东西不太完整，等系统完整后发出来大家看看

PARTNER CONTENT

文章评论（7条评论）

登录后参与讨论

您好！我也AD698驱动LVDT,却发现AD698输出不稳定，一直在浮动中，能否讨论一下？我的邮箱hosyp11@yahoo.com

您好！我现在正要用LVDT，可是这个传感器需要自己设计信号调理电路，我一点经验没有，时间很急，能否借鉴一下你的电路，非常感谢！我的邮箱jfg_zju@126.com

你好！有联系方式吗？想请教几个问题呵呵我邮箱 xajh2250@163.com

设计很好，制作精良，值得学习，希望您能将原理图及电阻电容的数据发给我，谢谢！邮箱gezenlin@citiz.net

你好，想请教下，开关电源和线性电源在这个电路中哪个更好些，还有就是选择双电源供电时，电流值一般取多少啊？？谢谢！

参数在芯片手册中有介绍哥们，这个芯片应用来说应该是比较简单的，主要是布线，减少干扰，还有就是电源设计。如果你觉得参数计算烦琐，我推荐你用电位器，用仪器跟踪调整参数，我现在基本这么干，懒人方法不过还是比较实用的。

wangyuxxx：你好，看了你这个电路确实做的挺好。小弟现在也在了解这个ad698，麻烦能不能介绍下ad698的使用，比如它的电路图，外围元件的计算方法等等，非常感谢！如果有空能否将资料发给我 liuyang2003@gmail.com 谢谢！
