原创 CAN线上的静电保护

  既然有兄弟聊起这个事情，我就查了一下。
我找到了两个做法
1.什么都不加
2。加TVS

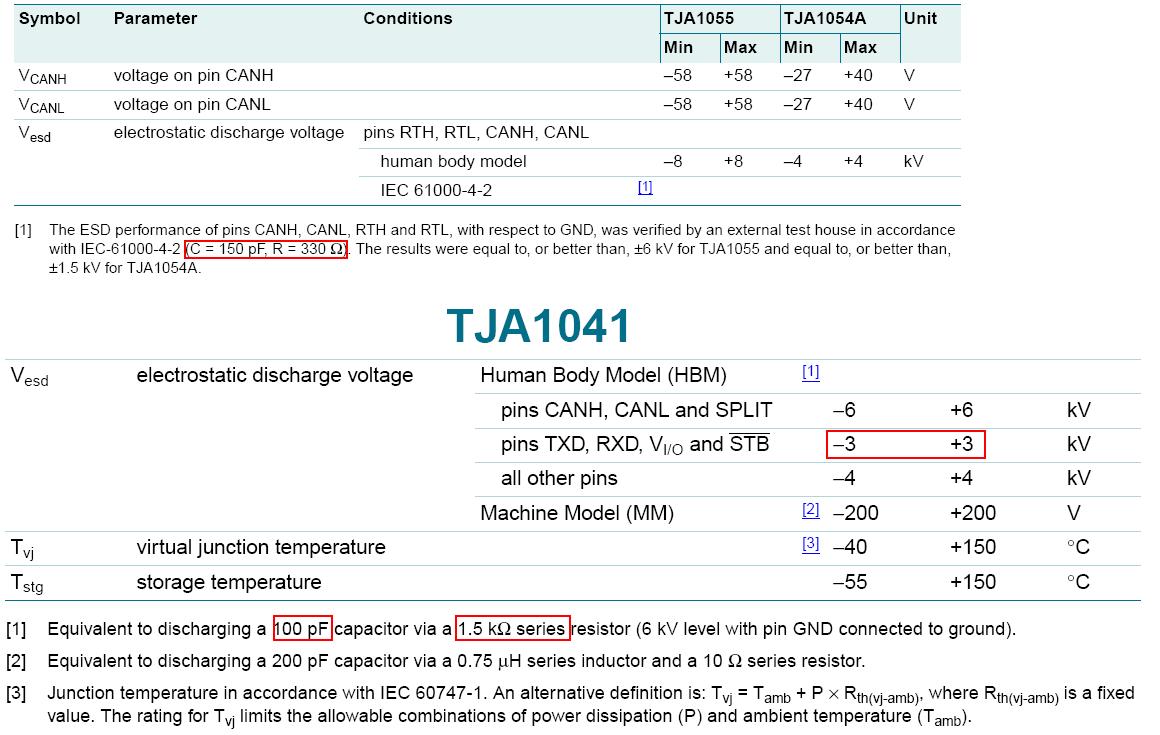

首先看看NXP的说法：


如果厂家要求的等级较高，则不加额外的保护芯片，对于整个模块来说肯定是一种很大的冒险，非常大的可能是打坏掉。

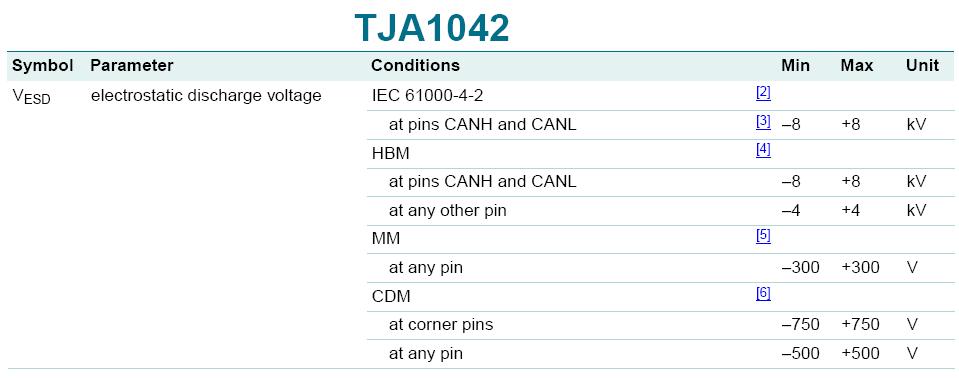

所以基本上，推荐选择1055和1042比较保险，如果要求实在太残酷，可考虑选择小功率TVS。

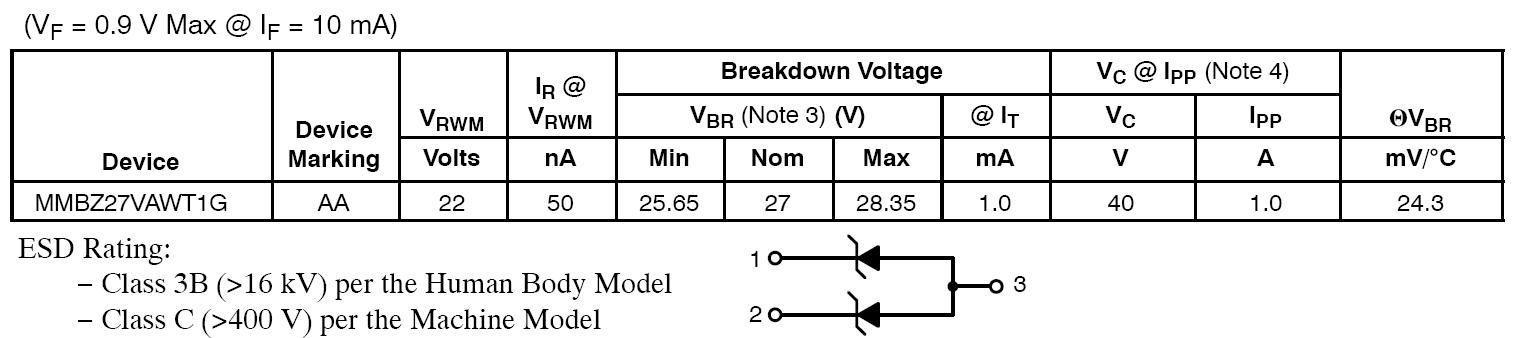

比如：

或者就直接是专用的ESD的保护阵列（这是安森美的说法）

应该来说，需要在27V进行动作的器件，这是需要注意的限制条件，这个电压即考虑了24V的时候不损坏，也要考虑保护CAN芯片在40V以下。
同样的经验对LIN也是有效的。
最后Allen好像对BAV99比较怨念，链接如下
我以前看到这个管子，它就是一个小信号的二极管，可能开关速度比较快，但是它本身都不表明能够抗的静电等级，所以还是轻轻的忘记它吧。
