原创 让笔记本3G上网摆脱上网卡小尾巴

2013-8-24 09:55 3296 8 8 分类: 工程师职场

  目前在售的各大品牌3G上网本,都是资费与上网本配合销售的,价格不菲。例如移动的3G上网本均价都在三千以上,由于运营商限制了使用流量。实际使用情况也不太能让用户满意。并且您一但选择了某一运营商的订制3G上网本,想转网还不行。因为三家运营商的网络硬件设备不通用。现在您不必为这事担心了,这次我们给大家带来了天邃通MINI PCI-e系列内置3G上网卡,就能完美解决这一问题。



TST E381TSTS W381内置3G模块


点击开大图


  其实不止是运营商订制的上网本,还有很多山寨上网本也可以使用这种MINI PCI-e接口的内置上网卡,但是需要注意一定要上网本留有SIM卡槽才行。因为硬件卡与运营商的SIM卡号是分离的,插SIM卡号的模块是预装在上网本上的。位置一般都在装电池那个地方,如果您的上网本没有这个SIM卡槽,那不好意思,您还得继续用USB的外置上网卡,本本外头留一尾巴。是不是很不美观。



点击开大图
USB
外置上网卡在移动过程中不注意会被折断


  插在本本旁边的USB外置上网卡在移动使用时很容易被折断或插拔用力不当而损坏上网本的USB端口。内置MINI PCI-E上网卡的上市可以解决这一问题。



上网本加装3G模块视频


  上面两块分别天邃通的EVDOTWCDA两种制式的3G模块。型号分别是TST W381(联通网络3G模块)、TST E381(电信网络3G模块)。

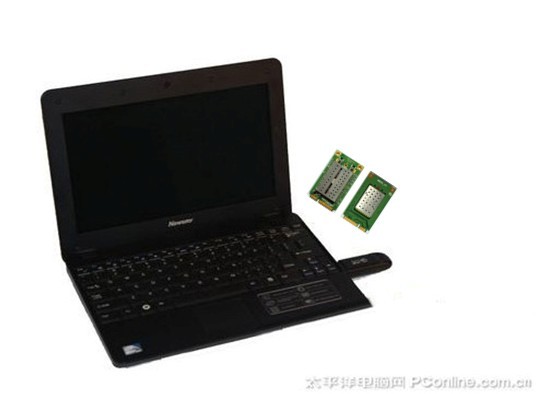

上网本与易通无限3G模块


 点击开大图

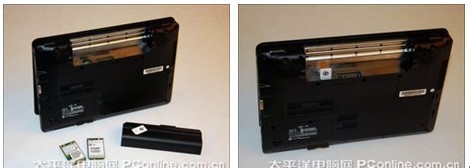

光有模块还不行,还得上网本有SIM卡槽



一般情况下SIM号码卡都是从电池那边装上去的


  大家现在看到的是一款普通的上网本,它自身是没有3G模块的,等会我们就会告诉大家如何拆开它来安装3G模块。这里需要注意看上网本是否留有SIM卡槽。3G模块与SIM卡号是分离式设计。而插SIM卡号的卡槽一般都在放在装电池那个位置,如果您的上网本没有该SIM卡槽,那您就无法使用3G模块。


天邃通3G模块如何安装


点击开大图

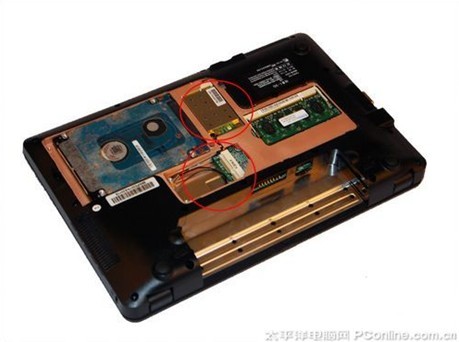

拆开后盖就可以看到两个MINI PCI-E接口(点击放大)


  这次使用的上网本后盖很好拆。拧开镙丝就可以把后盖完整打开,大家可以看到,上网本上有两个MINI PCI-E槽位,其中一个是空着的另一个上装的WIFI无线局域网卡。普通笔记本上一般只有一个MINI PCI-E槽位,如果要安装3G模块就得取下WIFI无线网卡。而且普通笔记本也不会给你装SIM卡槽。


  把天邃通3G模块插到MINI PCI-E接口上,插紧,由于它是有一定倾斜角度的,我们还要把它向下按住,并用镙丝固定在上网本的主板上。再把旁边的天线按到天线卡口上。上网卡上一般会有两个IPX天线卡口。一个是MAIN(主要),另一个是AUX(辅助)。分别用字母M(黑色箭头);A(白色箭头)代替,它的天线也正好是两种颜色,请不要装倒了,而且有些上网本为了降低成本,只预留一根天线或干脆一根不留。只有一根的话就优先使用M卡口,要是没有天线就得自已去买。



天邃通3G模块安装的注意事项


点击开大图

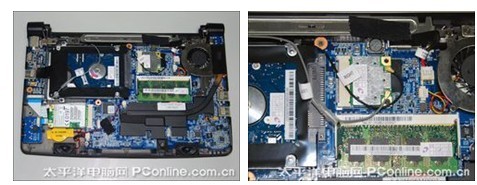

如果没有提供3G天线,临时用WIFI天线代替一下也行


  刚才那种结构简单的上网本您自已拆应该没多大问题,如果是这种太过复杂的上网本拆起来就要注意了。稍不小心就会把外壳掰坏,而且这个上网本竟然没给预留3G模块的天线,最后我把WIFI的天线拨了一根来用,本以为频段不一样用不了的,结果还行,竟然有信号,能用。


天邃通3G模块试用


点击开大图

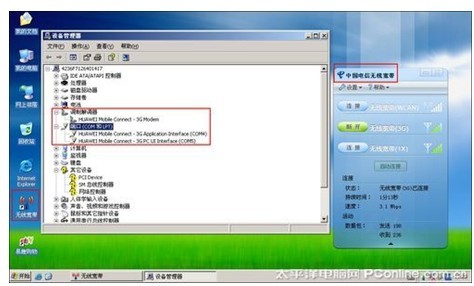

先得给3G模块安装正确的驱动


  硬件安装完成后我们还要为给它安装配套的驱动程序和运营商的拨号端软件才能使用。记得插上3G SIM号码卡。





点击开大图

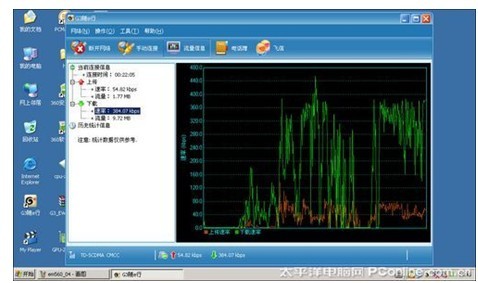

使用起来与普通外置USB 3G上网卡没有什么区别点击开大图

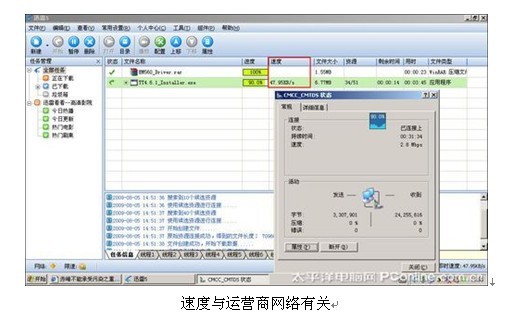

速度与运营商网络有关


PConinle评测室总结:


点击开大图
天邃通W381、TST E381内置3G模块


  天邃通3G模块的推出方便解决网友3G上网本转网的问题,而且上网本内置的3G天线增益要高于USB无线上网卡的天线。其信号表现也会更出色。但是由于这类产品供应对像一般都是笔记本生产厂商,估计普通网友购买不是很方便。此外有些上网本由于没有配备SIM卡槽,这也给用户的升级带来了麻烦。如果能在MINI PCI上网卡上直接集成SIM卡槽。网友使用起来将会更方便。


  另外,3G模块与外置3G USB上网卡的速度区别不大,都受限于运营商的网络状况和同一基站下同时使用的人数,如果基站服务的用户过多,那速度也快不起来,这并非上网卡或是模块的问题。
