原创 PCI-E码流卡

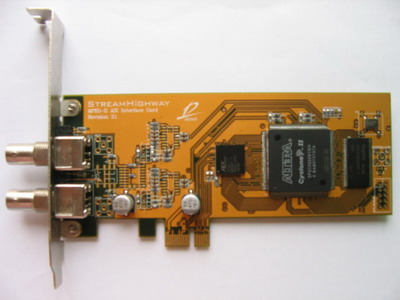

鹏宇PCI-E码流卡系列（新品）
鹏宇传输流板卡简介
鹏宇传输流板卡是符合MPEG-II/DVB标准的PCI V2.2 / PCI Express V1.0a系列板卡，包括五种配置：
PCI产品型号PCI Express产品型号输出通道数量输入通道数量
PYP-S1R0PYPE-S1R010
PYP-S2R0PYPE-S2R020
PYP-S1R1PYPE-S1R111
PYP-S0R1PYPE-S0R101
PYP-S0R2PYPE-S0R202

注：多通道卡的各个通道相互独立，互不干扰。

鹏宇传输流板卡的特点和优势
    输出通道采用高精度数控时钟源，使输出码率在0 ～ 216 Mbps（ASI上限码率）之间以8 bps（1 Byte/秒）的步长精确可调。
    输出通道可支持ASI非突发和突发模式。
    输出通道可选择在输出停止后继续按原有码率输出空包。
    输入通道内置频率计，可精确测量输入码率，分辨率为8 bps（1 Byte/秒）。
    输入通道支持硬件同步模式和软件同步模式。硬件同步模式可简化程序设计，而软件同步模式可支持原始码流的输入。
    输入通道在硬件同步模式下可支持全部8192个PID的独立过滤，减轻PCI总线和CPU的压力。
    输入通道在硬件同步模式下可支持对每个输入TS包进行时间标签插入。
    支持PCI V2.2标准或PCI Express V1.0a标准，具有良好的兼容性。
    支持一机多卡，同一台计算机中的插卡数量和种类只受插槽数量和计算机处理能力的限制。
    高码率性能优越，在不涉及硬盘读写速度的情况下，单通道卡在相对较低的计算机配置下就可以轻松达到216 Mbps（ASI的上限码率），双通道卡可以使两个通道同时达到216 Mbps（ASI的上限码率）。
    独特的多通道DMA的设计，提供卓越的传输性能，并使CPU完全从传输工作中解放出来，能从事更多的运算和处理性的事务。
    高达16 M字节的板载高速缓存，保证了在CPU相对繁忙的情况下不出现输出码流中断或输入码流丢包的情况，使系统运行更稳定可靠。同时允许编程控制实际使用的缓冲区容量，以便根据实际情况达到稳定性和响应时间之间的平衡。
    通道卡各通道完全独立，启停、码率及模式均可以独立控制。
    收发卡和采集卡支持加电和断电环出功能。

 鹏宇传输流板卡适用标准
PCI V2.2                           PCI Local Bus Specification Revision2.2
PCI Express V1.0a            PCI Express Specification Revision 1.0a
ISO/IEC 13818-1                  MPEG-II System Layer
DVB EN50083                       Interfaces for CATV/SMATV headends and similar professional equipment for DVB/MPEG-2 transport streams

鹏宇传输流板卡性能参数
板卡参数
PCI兼容性                              兼容32位/64位，3.3V/5V的PCI和PCI-X插槽
                                                        或PCI Express插槽
板载高速缓存                         16 MByte
单机最大插卡数量                 100张（同类型）
输出参数
输出码率                                 0 bps < 输出码率 < 216 Mbps
输出传输包长                         188 / 204 / 其他
输出模式                                 非突发 / 突发
输出码率分辨率                            8 bps
输出差分电平                         800 mV ± 10%
输出阻抗                                 75 Ω
输出确定抖动                         < 10%
输出随机抖动                         < 8%
输出最大上升/下降时间        < 1.2 ns
输出串行数据率                            270 Mbaud ± 50 ppm
输入参数
输入码率                                 0 bps < 输入码率 < 216 Mbps
输入同步模式                         软件同步 / 硬件同步
输入传输包长                         188 / 204 / 其他
输入码率测量分辨率             8 bps
输入差分电平                         200 ~ 880 mV
输入阻抗                                 75 Ω
输入串行数据率                            270 Mbaud ± 100 ppm
输入PID过滤器数量             8192
输入时间标签参考频率         27 MHz
注：非标准包长的码流输出必须使用非突发模式，输入必须使用软件同步模式。

鹏宇传输流板卡开发支持
鹏宇传输流板卡提供完整的操作系统平台和开发平台支持。

支持的操作系统平台
Microsoft Windows Server 2003
Microsoft Windows XP
Microsoft Windows 2000
Microsoft Windows NT 4.0
Microsoft Windows 98/ME
Linux
Microsoft DOS
支持的开发平台
Microsoft Platform SDK
Microsoft Visual C++
Borland Delphi
Borland C++ Builder
GNU GCC（Linux）
DJGPP（MS-DOS)
