风电光伏项目中，电阻柜作为重要组成部分，影响着整个系统的效率和稳定性。那么，我们应该选择什么样的电阻柜呢？ 高效的电阻柜应具备较高的功率因数。在风电光伏项目中，由于存在大量的感性负载，很容易导致系统功率因数降低。因此，选择具有高功率因数的电阻柜可以有效提高系统效率。 风电光伏项目用电阻柜需要考虑谐波和电压波动，需要选能抑制谐波、稳定电压的那种电阻柜才靠谱。 稳定性和可靠性是电阻柜的关键。风电光伏项目环境较为恶劣，如高温、低温、沙尘暴等。因此，电阻柜应能在各种环境下稳定运行，同时具备较高的可靠性。 电阻柜的节能环保性能也不容忽视。采用节能型电阻和合理的电路设计可以有效降低能耗，同时减少对环境的影响。 总的来说，高效、稳定、节能的电阻柜是风电光伏项目的优质选择。

高阻接地系统在电力系统中的应用场景有哪些？ 高阻接地系统凭借限制故障电流、降低过电压风险等特性，在电力系统中适用于多种对供电可靠性、安全性要求较高的场景，其典型应用场景及适配原因如下： 一、城市配电网（10kV~35kV 系统） 应用场景：城市中心区电缆网络、地铁供电系统、工业园区配电系统。 适配原因： 电缆线路分布电容大，单相接地时电容电流若超过 10A 易引发弧光过电压，高阻接地通过电阻限流（故障电流控制在 5~10A），避免电弧重燃，同时允许系统带故障运行 2 小时，提高供电可靠性。 配合零序保护装置可精准定位故障线路，减少非故障区域停电范围（如地铁牵引供电系统中，高阻接地可避免单节车厢接地故障导致全线停电）。 二、工业企业供电系统 1. 石油化工、冶金行业 场景：易燃易爆场所（如炼油厂、天然气处理站）、大型轧钢车间。 适配原因： 限制接地故障电流至安全范围（＜10A），防止电弧引发可燃气体爆炸或金属熔融物起火。 允许系统带故障运行，避免因瞬时接地故障导致生产线停机（如冶金炉温控系统接地故障时，高阻接地可保障设备持续运行）。 2. 半导体、电子制造车间 场景：无尘车间、精密仪器供电系统。 适配原因： 降低接地故障时的电磁干扰（高阻限流减少故障电流突变），避免干扰精密设备（如光刻机、半导体沉积设备）的控制电路。 防止地电位升高导致设备接口击穿（如 PLC 模块、传感器信号端口）。 三、医疗与数据中心供电 1. 医院关键负荷 场景：手术室、ICU、核磁共振（MRI）设备供电。 适配原因： 满足 IEC 60364-7-710 标准，接地故障电流≤30mA，避免微电击风险（如手术器械漏电时，高阻接地限制电流至安全阈值）。 双电源切换时，高阻接地可平滑过渡，防止供电中断导致医疗设备停机（如呼吸机、体外循环机）。 2. 数据中心 UPS 系统 场景：服务器集群、核心网络设备供电。 适配原因： 限制接地故障电流至 5~10A，避免大电流冲击 UPS 逆变器模块，保障供电连续性（如某服务器电源接地时，高阻柜可维持其他设备正常运行）。 配合绝缘监测装置，提前预警接地隐患，避免因接地故障导致数据传输中断或设备损坏。 四、新能源发电系统 1. 风力发电场 场景：风机变流器中性点接地、集电系统。 适配原因： 风机塔筒高、电缆长，雷击易引发接地故障，高阻接地可限制雷电流幅值（如将雷电流峰值从数百安降至 10A 以内），减少变流器过电压损坏风险。 海上风电场中，高阻接地可降低海水腐蚀对接地网的影响（电阻限流减少杂散电流）。 2. 光伏发电站 场景：大型光伏逆变器中性点接地、汇流箱系统。 适配原因： 防止光伏阵列接地故障时，大电流导致组件烧毁（如组件边框接地短路时，高阻柜限制电流至安全值）。 配合弧光保护装置，快速切除故障回路，避免阵列串联支路中断影响发电效率。 五、矿山与井下供电系统 应用场景：煤矿井下低压配电（660V/1140V 系统）、金属矿山提升机供电。 适配原因： 限制接地故障电流≤10A，防止电火花引燃瓦斯或粉尘（符合煤矿安全规程要求）。 井下环境潮湿，高阻接地可配合零序电压保护，提前发现电缆绝缘劣化（如绝缘电阻下降至 50kΩ 时预警），避免短路事故。 六、船舶与海洋工程 应用场景：船舶电力系统（440V 低压电网）、海洋平台配电。 适配原因： 船舶电网空间紧凑，高阻接地可减少接地故障时的短路电流冲击，保护发电机和配电板设备（如主发电机中性点接入高阻柜，限制单相接地电流至 5A）。 海洋环境盐雾腐蚀严重，高阻柜采用防腐设计（如 316L 不锈钢柜体），配合绝缘监测可实时监控电缆受潮情况。 七、其他特殊场景 1. 机场与交通枢纽 适配于航站楼照明、行李处理系统，高阻接地可避免接地故障导致航班信息屏、安检设备停电。 2. 高层建筑配电 适配于超高层写字楼、酒店的低压配电系统，限制接地故障电流以降低电气火灾风险（如电缆井内接地故障时，高阻限流减少电弧引燃可燃物）。 高阻接地系统的核心优势在于 “故障限流 + 持续供电”，其应用场景覆盖对安全性、可靠性要求严苛的领域。在选型时，需结合系统电压等级、电容电流大小、负载性质（如非线性负载占比）及行业规范（如医疗 IT 系统、煤矿安全标准），精准设计接地电阻参数，以充分发挥其限制故障、保障运行的作用。

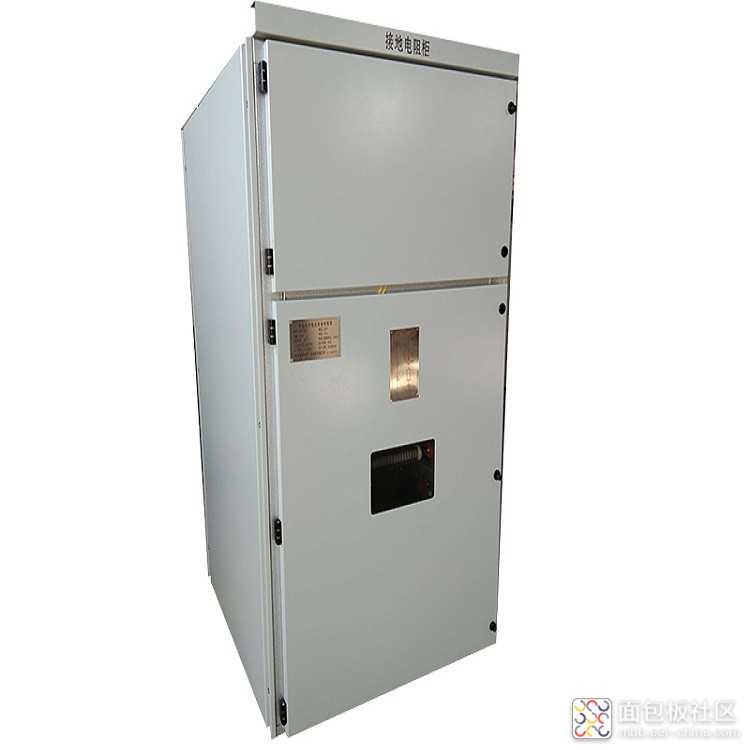

小电阻接地装置简介： 一、构成组件 接地电阻柜：是核心部件，内部包含由不锈钢或合金材料制成的高阻值电阻，用于限制故障电流，其电阻值根据系统电压和容性电流进行设计，例如在 10kV 系统中常用 10-100Ω 的电阻。 中性点隔离开关：实现中性点与电阻之间的灵活投切，在系统正常运行时处于断开状态，当发生接地故障时闭合，将电阻接入电路。 电流互感器（CT）：用于监测接地电流，并将电流信号提供给保护装置，以便保护装置能够及时检测到故障电流的大小和变化。 保护测控单元：实时监测电阻的状态，包括温度、电流等参数，当出现异常情况时触发报警或跳闸信号，以保护设备和人员安全。 绝缘支撑与连接部件：确保电气绝缘和机械稳定性，使各个部件之间能够可靠连接，同时防止电流泄漏和短路等故障。 柜体：防护等级通常为 IP4X 以上，能够适应户外或户内的安装环境，起到保护内部部件免受外界环境因素影响的作用。 二、工作原理 当电力系统发生单相接地故障时，中性点电压会发生偏移，电流通过接地电阻形成回路。接地电阻将故障电流限制在设定值范围内，如 5-200A，避免产生电弧过电压，同时为保护装置提供足够的检测信号，使保护装置能够快速动作，切除故障线路。 三、性能参数 电阻值：根据系统电压和容性电流来设计，不同电压等级的系统所采用的电阻值不同。 通流能力：具备一定的短时耐受电流能力，如 400A/10s，表示在 10 秒内能够承受 400A 的故障电流。 绝缘水平：能够耐受系统额定电压的 1.1-1.3 倍，以确保在正常运行和故障情况下的绝缘性能。 温升限制：电阻长期运行时的温升一般不超过 380℃，在短期故障时温度可能会更高，但需保证在设备允许的范围内。 四、应用场景 中性点不接地系统改造：将中性点不接地系统改造为电阻接地系统，可以减少弧光接地过电压的风险，提高系统的安全性和可靠性。 电缆网络为主的配电网：当配电网中电容电流较大时，采用小电阻接地装置可以抑制谐振过电压，避免因谐振过电压导致的设备损坏和停电事故。 矿山、船舶等特殊场合：在这些场合中，对接地故障保护的可靠性要求较高，小电阻接地装置能够快速准确地检测和切除接地故障，保障设备和人员的安全。

柴油发电机中性点接地吗 柴油发电机的中性点是否需要接地取决于其电压等级、运行方式以及相关电力系统的要求。以下是关键考虑因素： 1. 低压系统（通常≤1kV） 通常不接地（IT系统）： 许多低压柴油发电机（如400V、480V）采用中性点不接地（IT系统）或通过高阻抗接地的方式。这种设计可提高供电连续性，当发生单相接地故障时，系统仍能短时运行，但需配备绝缘监测装置。 可能接地（TN/TT系统）： 若发电机为建筑或工业设施供电，且当地规范要求保护接地（如TN-S、TT系统），中性点可能直接接地，以确保漏电保护器（RCD）可靠动作。 2. 中高压系统（1kV） 电阻接地常见： 中压发电机（如6.6kV、10kV）常采用中性点经电阻接地，以限制接地故障电流，保护设备并减少电弧危害。直接接地较少见，除非系统有特殊要求。 3. 船舶/特殊场合 高阻接地优先： 船舶电力系统（如440V）通常采用高阻接地，避免腐蚀并保障故障定位。 4. 不接地的风险 若中性点不接地，单相接地故障可能导致非故障相电压升高，损坏绝缘。需权衡系统可靠性与安全性。 结论 低压柴油发电机：可不接地（IT）或通过阻抗接地，具体取决于应用场景。 中压发电机：通常经电阻接地。 必须参考：设备制造商手册、当地电气规范及系统保护要求。 建议咨询专业电气工程师，结合具体系统设计确定接地方式。

机械与绝缘检查：螺栓紧固无松动，柜门密封条完好；绝缘测试：绝缘电阻≥500M Ω（10kV系统）。 电气性能验证：接地电阻测试，使用专业仪表测量，煤矿系统≤2Ω；通电试验，无异常发热、异响，保护装置动作正常。 安全标志与文档：粘贴高压警示标识，接线端子标记清晰；填写安装记录，包括测试数据和签字确认。 接地电阻柜定期维护流程：移交操作手册，明确定期巡检要求（如季度性接地电阻检测）。培训运维人员掌握故障报警处理流程，按此流程执行可确保接地电阻柜安全投运，降低系统故障风险。具体参数需参照设备技术手册及国家标准调整。
