原创 我的ADuC7026开发板出来了！！

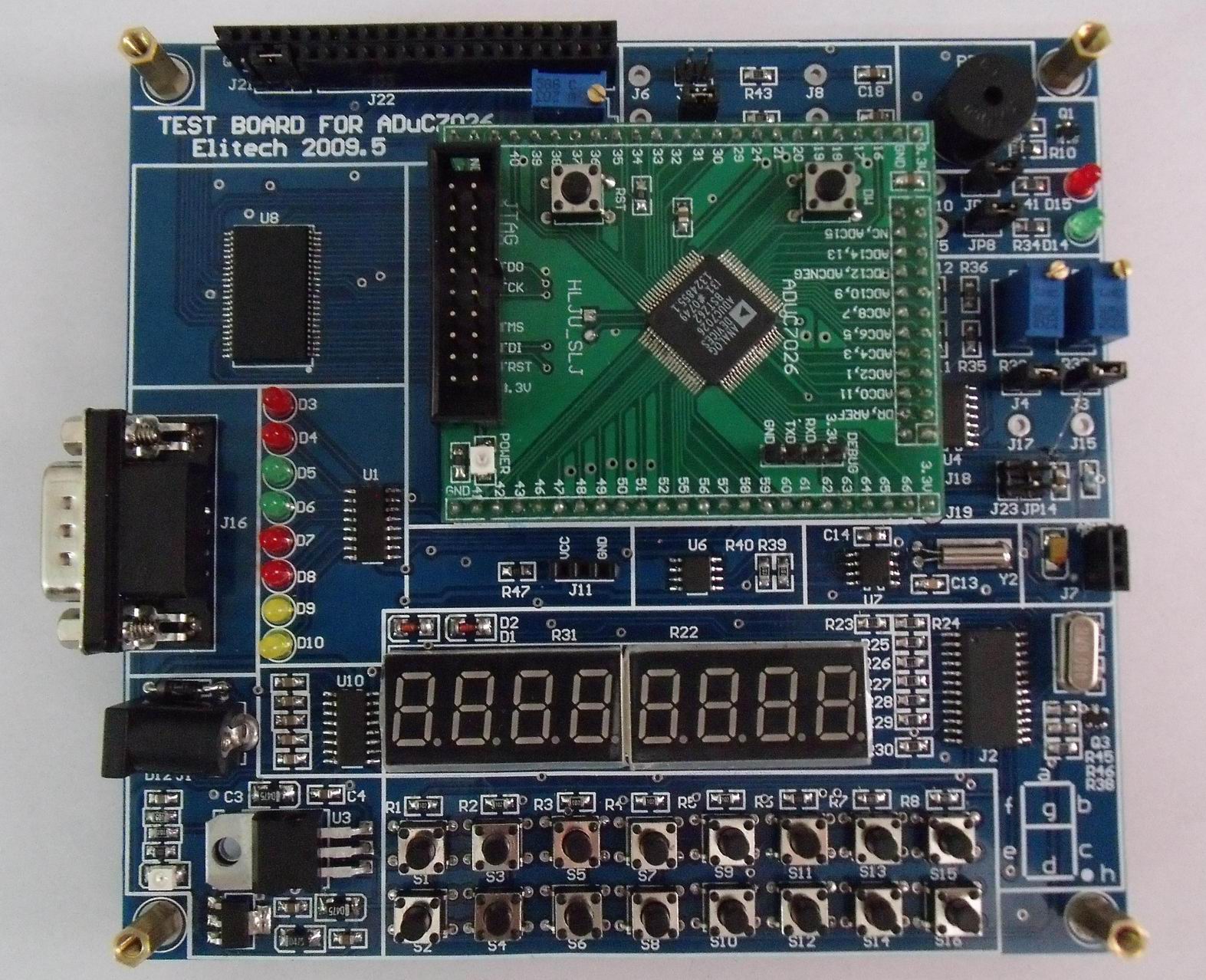

主板

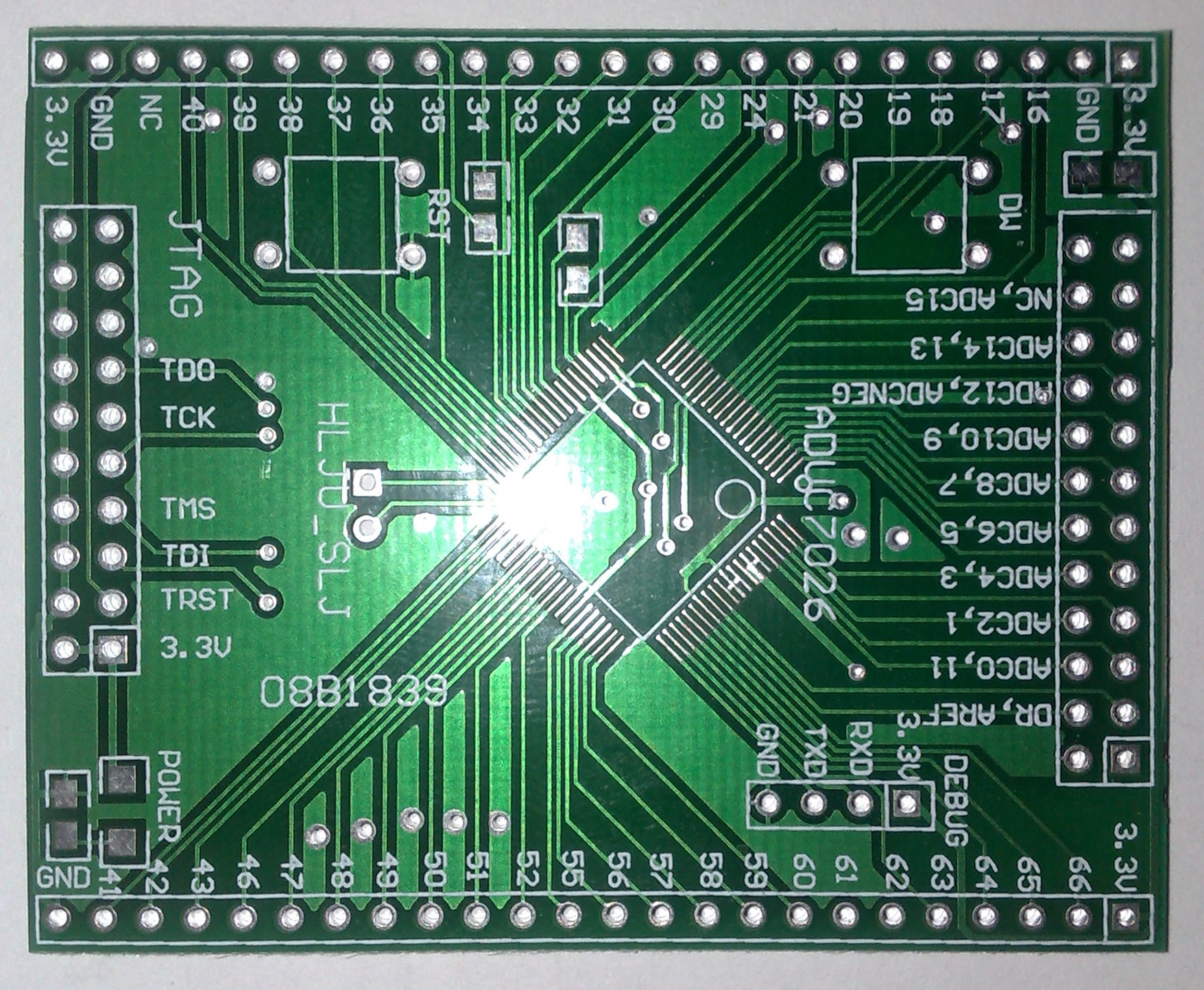

核心板

这个板子可以进行的实验有：

一、ADuC7026内核基本功能调试实验。

二、使用内部参考源实现电位器输出可调电压的AD转换实验

三、使用外部参考源实现电位器输出可调电压的AD转换实验

四、实现对芯片内部温度传感器输出的AD转换实验

五、使用DAC实现对指示灯亮度的控制实验

六、控制蜂鸣器不同方式报警实验

七、PWM脉冲输出实验

八、PWM脉冲输出模拟DAC转换输出正弦波实验

九、利用PLA搭建一个各种逻辑电路实验

十、128*64液晶显示控制实验

十一、1602液晶显示控制实验

十二、利用定时器/计数器精确定时实验

十三、利用ZLG7290扩展按键数码管实验

十四、PCF8563高精度时钟日历芯片与液晶配合显示实验

十五、PCF8563高精度时钟日历芯片与数码管配合显示实验

十六、DS18B20数字温度传感器测温实验

十七、EEPROM 24C64与液晶配合存储显示实验

十八、EEPROM AT24C64与数码管配合存储显示实验

十九、外扩RAM芯片与液晶配合存储显示实验

二十、外扩RAM芯片与数码管配合存储显示实验

二十一、跑马灯和计数显示实验

二十二、ADuC7026与计算机串行通信实验
