我叫隔离电源模块,不叫隔离稳压输出模块

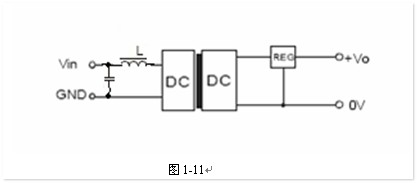

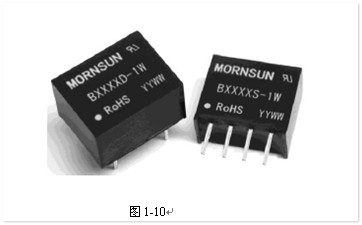

这类东西谁都不陌生,他就是便宜的定电压输入隔离非稳压单输出系列DC-DC模块,最常用的标称的是5V输入输出的品种,经常用在通信隔离或模拟隔离上,性能也不错。但我们用这类东西的时候要关注其如下几点:一是其输出负载一般不能小于10%(不同厂家略有区别),否则其输出电压高而且容易损坏。如果你用它来作通信芯片隔离供电,一定要看看负载多大电流,不行要并电阻消耗一些。其二如果你用你的5V系统给这个模块供电,其作为开关类器件同样产生噪音,此时你的系统也要承受这种干扰。建议LC网络消除噪音,具体操作厂商的手册上会提供一些参考,如图1-11<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />


其三,这类模块基本都没有输出保护,建议其输出增加带过流保护的LDO芯片使用。




如果您是用它作模拟隔离电源,更多观众其输出纹波的影响,相应的线性调整是必须的同时还要增加响应的LC网络滤掉其讨厌的开关噪声。很多对于噪声要求苛刻的模拟电路在隔离时的供电不是单纯的线性调整LDO就可以消除电源噪音,必须根据实际情况配合相应LC网络甚至RC网络消除不同频率的噪音,如果有更高精度要求建议选择真正纹波小的稳压输出型隔离模块。
