原创 当你无奈时，请会选择电池

当你无奈时，请会选择电池

电池是个好东西，当你打开你的5位半以下精度万用表时你看到首先时9V叠层电池，当你为万用表经常没电感到头痛时以至于你想给其做给9V电源，这是经常的想法，但实验之后你就会明白，除非你是真正的高手，这个电源真不是好设计的，尤其是高精度的表，这个设计起来的难度还是不低的。<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

     所有直到今天我们看到的高精度表很多都是用9V叠层电池供电，甚至日置HOIKI 3554这类测量电池内阻毫欧量的表居然用了8节5号干电池供电，类似的情况数不过来。照常理说目前的锂电池技术已经很成熟了，单位能量比也要高很多，干吗还要用这类叠层电池或者五号电池，实际想想，这也是巧妙之处，如果用了单节3.6V的锂电池，其电压对于目前相当部分的模拟电路还是无法满足基本要求，本能想法是升压以及电压反转给模拟系统供电，但就是这么个升压反转往往就是噪音的根源地。如果用多节锂电串连是不用升压反转了，但锂电池的串连充放控制和保护电路也是个问题，综合各方面考虑，很多涉及模拟检测类的仪器为何一直没有采用锂电的原因自然明了，这也是我们看到高精度万用表没用升压方案的原因之一。

     同样，你在设计模拟电路时，如果没法确认未知噪音对系统的影响时，或没有稳定的直流信号源时，或感觉电源系统噪音没法处理时，别忘了最土的办法是直接找合适的电池先完成你的调试，之后细心坐下来解决问题。曾经有年轻的兄弟嘲笑用8节五号镍氢电池设计一个振动测量记录表，尽情克隆了所有模拟电路之后用了一节锂电升压到9.6V，号称体积减少了50％，重量减少八成，结果在调试系统时发现整个系统压根有去不掉的噪音，品种也是十分丰富，最后再去做FFT分析时结果那就更为精彩，真是“千束”的结果，原因就是它那<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />1.5M的开关升压芯片的噪音。

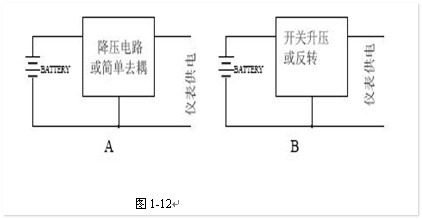

     所有涉及电池供电的模拟系统，能用电池降压而不用升压应该在大部分情况下是正确的选择，这个选择有时是无法平衡的，除非你能有效降低升压电路产生的噪音。如图1-12所示，建议采用A而不是B。
