原创 [视频]3D打印技术帮助我们在产品原型阶段又便又快地制作出样机塑胶外壳

随着创客运动的盛行，人人都想DIY，在产品原型阶段，怎样为原型机制作一个合适的而又富有创意的外壳，是每个创客们必定会遇到的难题。能够真正做到又便宜而又快速的生产处产品的塑胶外壳，想必只有通过模具生产的方法了，精细工艺的模具，能够产出精细度非常好的塑胶产品外壳，但是开模的费用不菲，少则几万多则十几万、几十万，明显不适用于原型机阶段，在原型阶段，产品是快速迭代的，样机交付给客户评审之后，可能面临着需求的变更，或者内部经过新一轮的头脑风暴之后，当初的idea又做出了调整，增加几个按键，或者接插口调整下间距，这是常有的事情。所以这里要讲的又便又快制作出样机塑胶外壳，是相对于样机这个阶段来说的。

SLA树脂固化成型

SLA树脂固化快速成型是目前应用最广泛的3D打印技术，能直接得到树脂或类似工程塑料的产品，表面效果好，性价比高。材质多样，成型效果出色，成型尺寸大，是设计验证、手板打样的首选。

SLA (Stereo lithography Appearance) 是最早实用化的快速成形技术，通常叫做“立体光固化成型法”或“激光光固化”技术。

1986年，美国人查尔斯.豪尔申请了SLA（stereolithography）的技术专利，原理是使用激光固化液态树脂成型，现在通常称作SLA技术。这个豪尔先生就是如今世界上最大的3D打印设备提供商——美国3DSystems公司的创始人。

SLA技术原理：激光直接打在树脂上，让打到的树脂凝固。打到的地方就成型了，未打到的地方还是液态树脂。

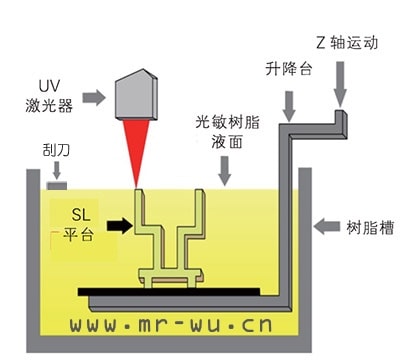

SLA技术原理

SLA 3D 打印视频

SLA树脂固化成型技术流程

在树脂槽中盛满液态光敏树脂，它在紫外激光束的照射下会快速固化。成型过程开始时，可升降的工作台处于液面下一个截面层厚的高度，聚焦后的激光束，在计算 机的控制下，按照截面轮廓的要求，沿液面进行扫描，使被扫描区域的树脂固化，从而得到该截面轮廓的树脂薄片。然后，工作台下降一层薄片的高度，以固化的树 脂薄片就被一层新的液态树脂所覆盖，以便进行第二层激光扫描固化，新固化的一层牢粘结在前一层上，如此重复不已，直到整个产品成型完毕。最后升降台升出液 体树脂表面，取出工件，进行清洗、去除支撑、二次固化以及表面光洁处理等。

SLA树脂固化成型技术流程图

技术优势

• 成熟度高。
• 精度高，表面质量好。
• 适用面广。
• 材料种类多。

应用领域

新产品设计验证，手板打样。

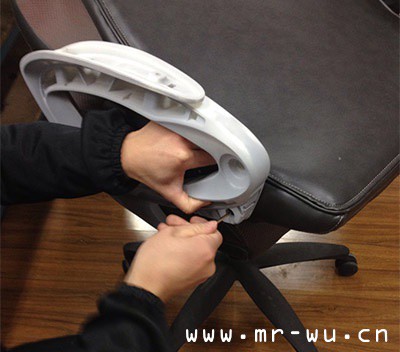

可以打印功能部件，用于装配测试。

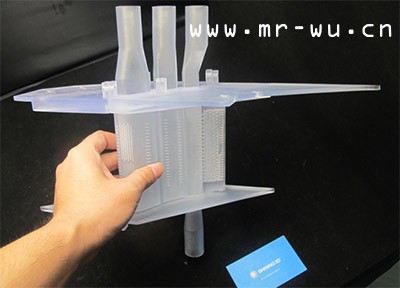

适合成型全透明样件，用于风动实验、水路测试等。

原型件可用于铸造。

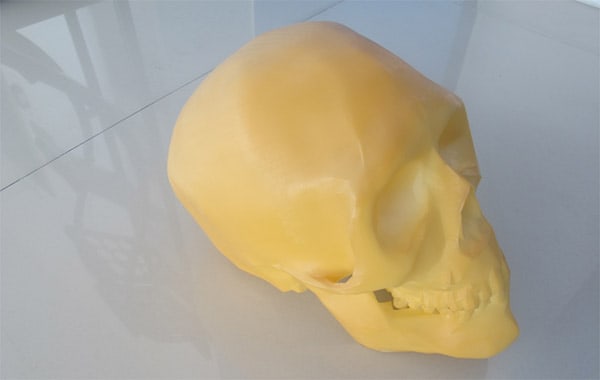

医疗领域手术模型

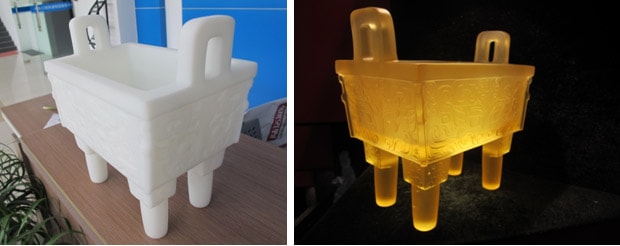

文化创意产品开发

MJP高精度树脂成型

MJP（Multi-Jet Printing），是一种多喷头、树脂喷射固化成型技术。MJP 打印机使用一个大范围带有多喷嘴的打印头，这些喷嘴喷射出小液滴，小液滴经过物理或者化学变化而形成固态的物体。

目前MJP成型技术已经成为主流的3D打印工艺之一，因为其出色的成型效果以及多材料打印的可能性，而被诸多用户所接受。

文章来自：吴川斌的博客

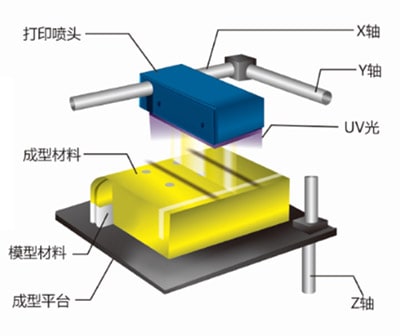

MJP高精度树脂成型原理

MJP高精度树脂成型视频

MJP高精度树还有不少国内外的家庭用户购买设备用于玩具、家居用品打印。
