原创 基于Hyperlynx的DDR3仿真分析过程报告

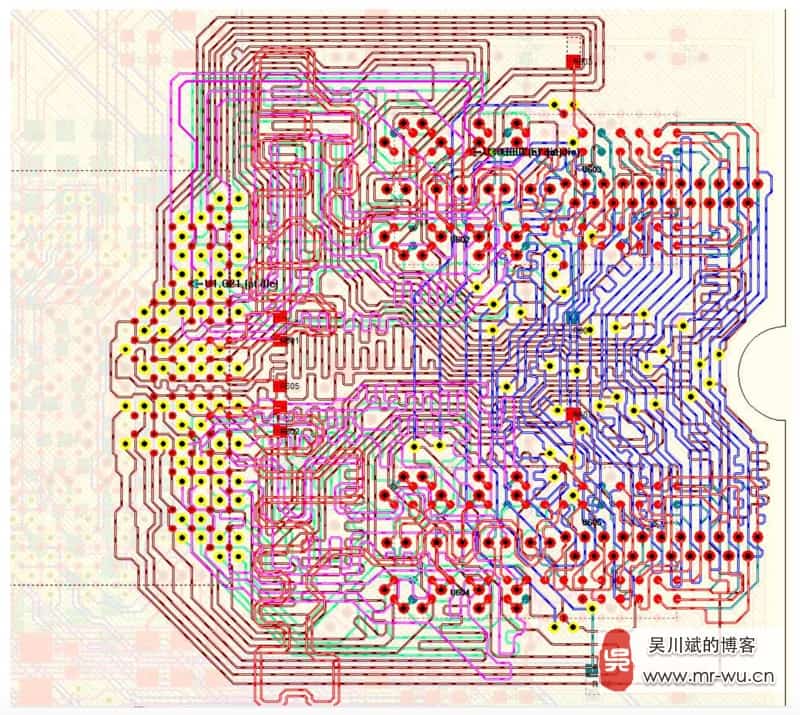

这是一篇基于Mentor公司 Hyperlynx 8.2.1 仿真软件针对 IMX53_module_v6_fdb PCB上DDR3内存布局布线的信号完整性仿真分析的过程报告。层叠结构设置，关键信号的仿真分析，有助于我们了解基于 Hyperlynx 对 DDR3 进行信号完整性仿真的整个流程。

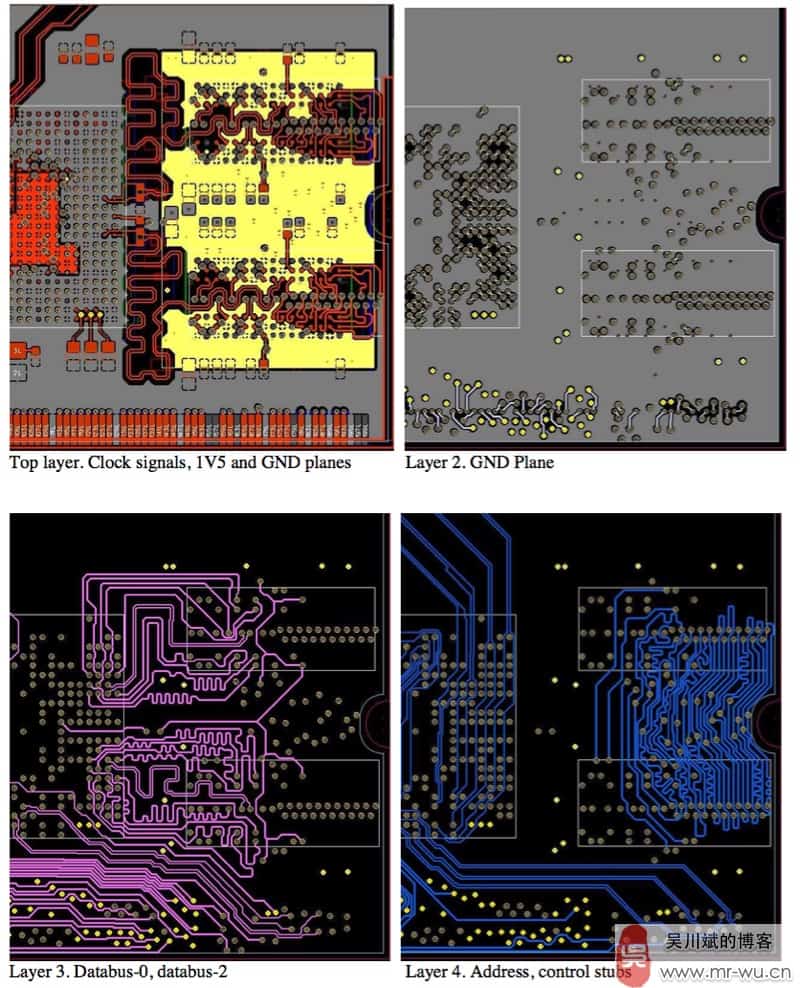

iMX53 PCB 层叠结构

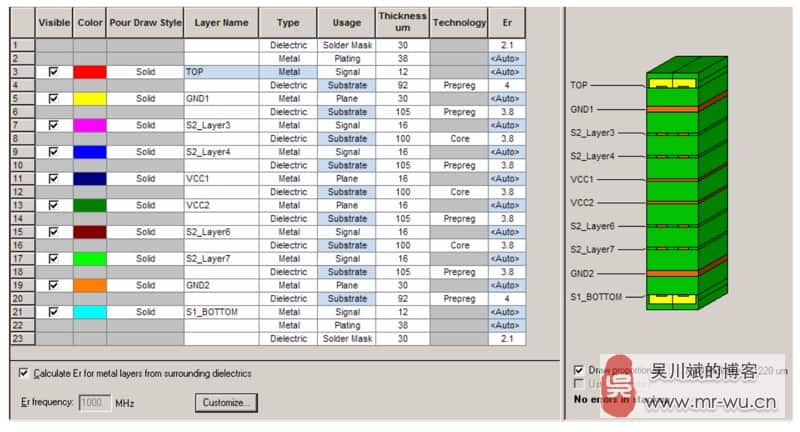

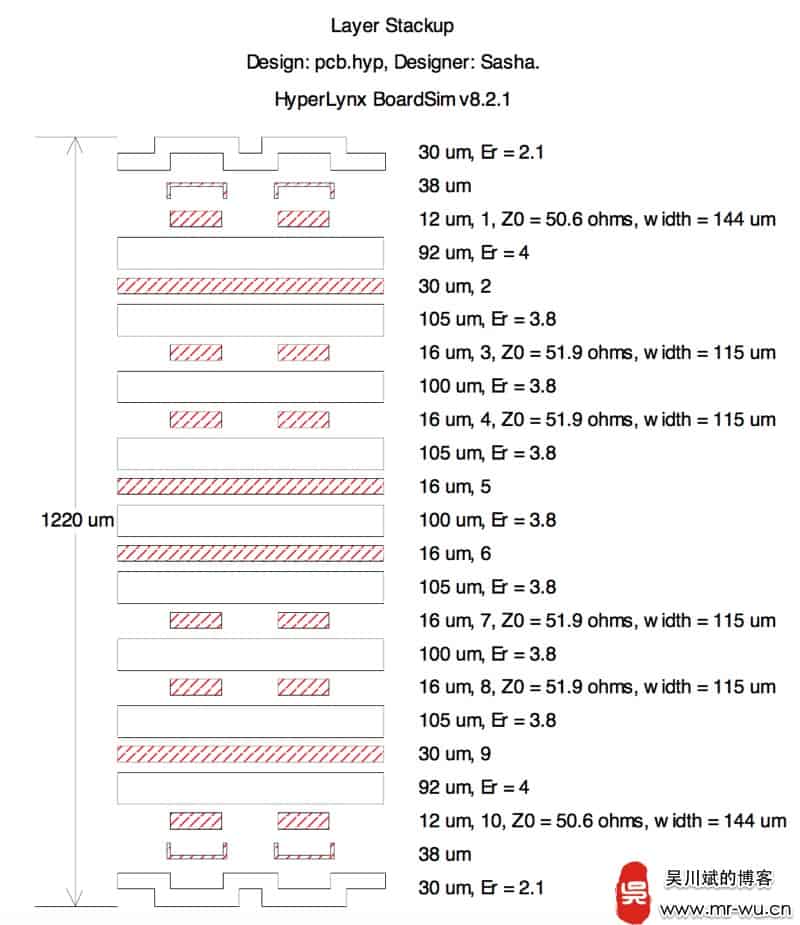

对应的 HyperLynx 叠层设置

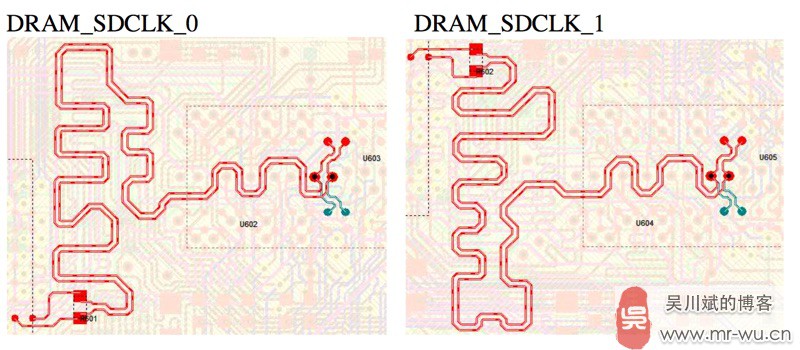

DDR3 clock

时钟差分线的端接电阻放置位置不正确，应尽量靠近接收端摆放，避免信号反射，而上图中采用靠近源端摆放。理想的情况是该端接电阻应靠近T点摆放，但因为这里采用的是DDR3内存IC顶底对贴的结构，无法实现，只能进行折中设计，在CPU U1 和 T点之间，并尽量靠近T点进行摆放。

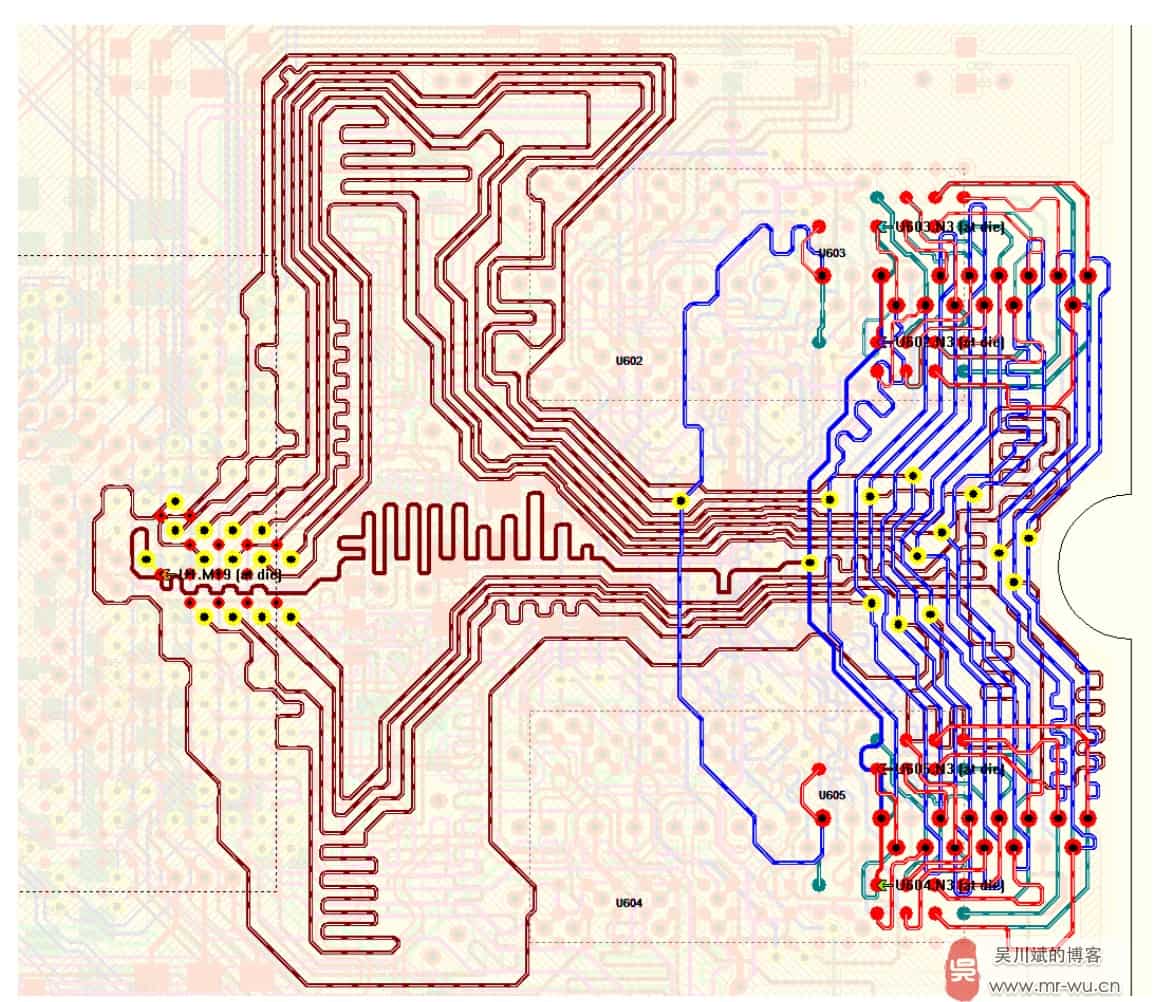

DDR3 地址线

DDR3 地址线可以不同层

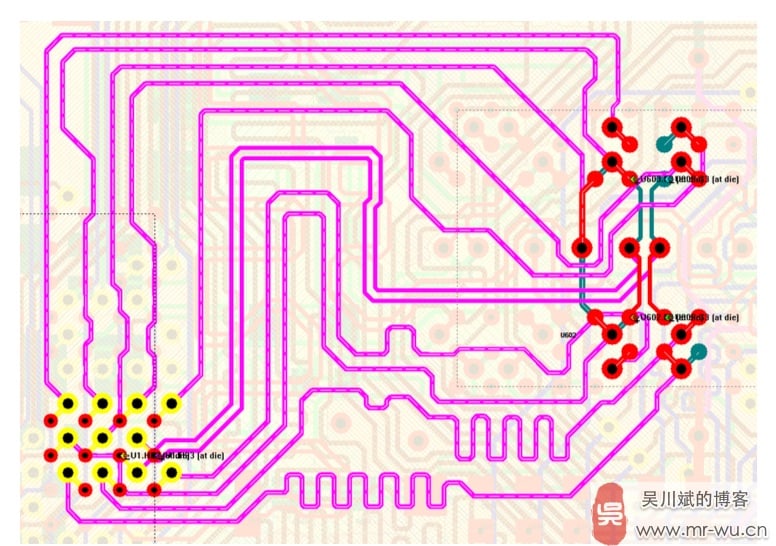

DDR3 数据线 同组同层

请猛击这里：DDR3 SI analisys report 百度网盘分享
