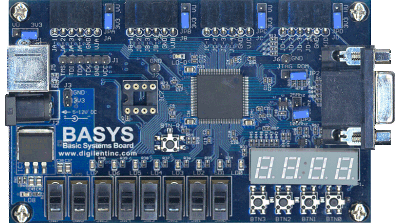

原创 出租 出售 Xilinx 开发板： Virtex-II Pro 开发系统 Basys 系统主板

现有 Xilinx 评估板 XUP-V2Pro 以及 Spartan 3E Starter开发板<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

可以按月、季度或半年为单位租赁，也可以购买

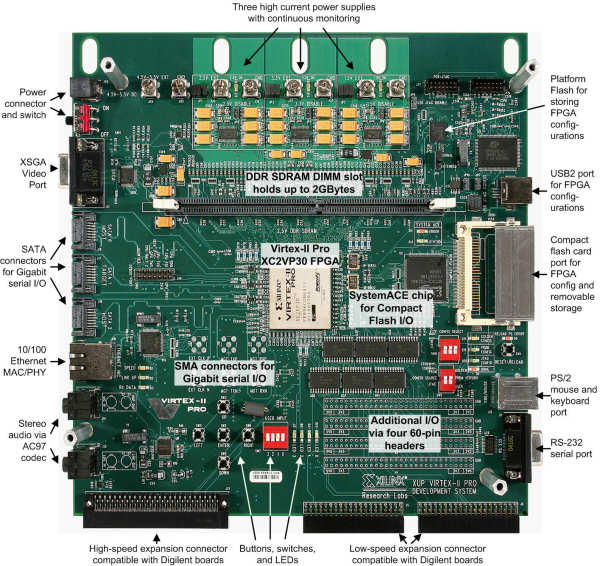

其中，Xilinx 评估板 XUP-V2Pro ：

•

• Virtex－2 Pro XC2VP30 FPGA（30816个逻辑部件），136个18位乘法器，2448Kb RAM，2个PowerPC处理器


• DDR SDRAM DIMM 可接受最大2Gbytes的RAM


• 10/100以太网接口


• USB2接口


• 压缩闪存卡


• XSGA视频口


• 音频解码器


• SATA，PS/2和RS-232口


• 高/低速扩展连接器，配备大量可选择的扩展板

•

• Virtex-2 Pro XC2VP30 FPGA with 30,816 Logic Cells, 136 18-bit multipliers, 2,448Kb of block RAM, and two PowerPC Processors


• DDR SDRAM DIMM that can accept up to 2Gbytes of RAM


• 10/100 Ethernet port


• USB2.0 port


• Compact Flash card slot


• XSGA Video port


• Audio Codec


• SATA, and PS/2, RS-232 ports


• High and Low Speed expansion connectors with a large collection of available expansion boards

<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />

参考数据手册

图表：电路原理图

UCF 文档

基础系统构建程序（BSB）指南

嵌入式系统开发套件 （EDK）

XUP-V2Pro 包

EDK XUP-V2Pro包包含主板定义文档，该文档用于从EDK或者BSB了解XUP-V2Pro开发系统，以及 EDK Pcores & 驱动程序. 要求 EDK v7.1＋SP2 和ISE v7.1＋SP3

快速入门向导

使用基础系统构建程序（BSB）

该手册帮助新用户快速熟悉BSB的方法以开始新的EDK项目。

MicroBlaze uClinux

该手册向XIlinx Microblaze 软核演示uClinux操作系统的一个端口，以及微处理器在XUP-V2Pro开发系统上的运行。

通过Aurora IP使用高速串行MGTs

该手册演示了怎样利用Xilinx Aurora芯片和Virtex-II Pro的MultiGitabit收发器实现高速数据转换，该收发器使用XUP-V2P开发系统。

JTAG Hardware CoSIm with System Generator for DSP

该手册演示了怎样利用Xilinx Aurora芯片和Virtex-II Pro的MultiGitabit收发器实现高速数据转换，该收发器使用XUP-V2P开发系统。

参考设计

XUP-V2Pro 工厂固件

自主测试 (BIST)

BIST设计在制造流程中就已经被上载到所有的XUP-V2P主板的平台闪存中。这一设计测试处于临界状态的主板特征并报告主板寿命和状态。主板的设计如被擦除，它将可以用这一方案重新载入设计。

内置展示

内置显示器，也是在制造流程中就被上载到平台闪存的，它利用AC-97音频解码器捕获、过滤并重放音频数据。音频数据被AC-97数字化，然后转到XC2VP30 FPGA，再经过过滤（可选择），最后发送回AC-97，而AC-97再造出音频数据以供给外部话筒和耳机。数字化的音频数据也是服从64位的FFT的，它是以功率谱的形式在与SVGA视频输出器连接的显示器上图像化地显示输出量的。

原价：23,505元

现价：15，999元

租赁价：999元/月；2049元/季度；3099元/半年

Spartan 3E Starter 评估板：

•

• 100K系统门Xilinx Spartan3E，拥有4个18位乘法器，72K位高速双端口块存储器（RAM），以及500MHz+ 处理器


• JTAG 可编程端口（包含编程电缆）


• XCF02S 平台闪存存储器（ROM），安装了FPGA配置。


• 用户可调频率振荡器（25，50和100 MHz），外加一个可连接另一振荡器的插座。


• 3个内置的稳压器（1.2V，2.5V,和3.3V），允许使用4V-12V外部供给电源。


• 8个LED指示灯，4个数字的7段显示器，4个按钮，8个滑动开关，PS/2 端口和一个3位VGA端口。


• 为用户I/Os 配置的4个6针头，并附上Digilent 电路试验板或PMOD附属电路板

•

• Xilinx Spartan 3-E FPGA, 100K


• 4X FPGA features 18-bit multipliers, 72Kbits of fast dual-port block RAM, and 500MHz+ operation


• USB 2.0 port for FPGA configuration and data transfers (software available as a free download)


• XCF02 Platform Flash ROM that stores FPGA configurations indefinitely


• User-settable oscillator frequency (25, 50, and 100 MHz), plus socket for a second oscillator


• Three on-board voltage regulators (1.2V, 2.5V, and 3.3V) that allow use of 4V-9V external supplies (power supply included)


• 8 LEDs, 4-digit seven-segment display, four pushbuttons, 8 slide switches, PS/2 port, and a 3-bit VGA port


• Four 6-pin headers for user I/Os, and attaching Digilent PMOD accessory circuit boards

参考手册

示意图

主板校验项目：自主测试 (BIST)

原价：588元

现价：300元

租赁价：29元/月；79元/季度；149元/半年
