原创 创造天籁之声的终极利器：AD-8PREQ/AD-8PA高保真功放技术解析

AD-8PREQ/AD-8PA前后级电子分频HI-END功放,属于天逸呕心沥血开发研制的迄今为止天逸最高端旗舰级高保真功放，这是天逸音响多年来积累的高保真功放之经验和时下音响业界DSP数字声效高新技术结合的完美产物，配合专门为其开发的童笛1号或9号音箱，音质音色堪称完美！值得骨灰级的音响发烧友关注。

AD-8PRE/AD-8PA技术指标概略：

● 采用6片24BIT/192KHZ的顶级DAC转换芯片 AD1955组成全平衡前级解码,用料极其奢华

● 50ps 低JITTER数字音频接收芯片AK4118A ，使jitter失真几乎为零。

● 双CIRRUS,32bit高速音频专用DSP，可精确调整双22段EQ数字均衡器

● 高、中、低三路低噪音、低失真数字电子分频电路

● 3路RCA和1路XRL模拟直通输入电路，1路 COAX和3路OPT数字输入电路，一路USB接口

● 超低失真、0.25dB步进的MUSE72320数字电子音量控制电路

● 6通道高动态、高解析力、低失真的甲类全对称双差分平衡电路设计

● 40只150W/15A的ON (日本东芝TTC5200和TTA1943)大功率音频专用三极管

● 低内阻、低漏磁的1500VA大功率环形变压器高达180000UF的专门定制的TONEWINNER顶级音频专用滤波电容

● 总谐波失真：≤ 0.008%（1KHz）

● 频率响应：10Hz-70KHz(+1/-3dB)

● 信噪比：前级≥110dB；后级≥107dB（A计权）

● 最大不失真功率：低音通道200W×2 (8欧姆RMS THD=1%) 中音通道200W×2 (8欧姆RMS THD=1%) 高音通道65W×2 (8 欧姆RMS THD=1%)

●尺寸：AD-8PRE前级：444×395×89（宽×深×高（mm) ； AD-8PA后级：444×449×294（宽×深×高）（mm）

●重量：前级：11Kg 后级：47.3Kg


 AD-8PER/AD-8A技术要点综述：

该套电子分频HI-FI功放属于前后级分体式高端旗舰级别，是天逸音响多年来积累的高保真功放之经验和时下音响业界DSP数字声效高新技术结合的完美产物，其核心的技术要点全部集中在AD-8PER前级DSP电子分频和数/模DAC解码整形放大前级输出电路中，为了帮助朋友们言简意赅的了解AD-8PER前级放大器的原理，笔者汇出了一张简单的原理框图（见图三）

此图为AD-8PRE前级放大器、AD-8PA三分频的原理框图

此图为AD-8PRE前级放大器、AD-8PA三分频的原理框图

来至于CD机光纤或同轴的CD数码流信号经过输入电路进入由AK418A和AK5388等电路组成的24bit/192KHz的数字接收电路（或模/数转换电路）处理后，进入由美国CIRRUS CS47048和CA48540双DSP处理电路，对听域范围的频率进行植入32段EQ精确调整均衡器，此均衡器电路将配合软件系统对最终选定使用的音箱喇叭单元进行“一对一”的综合校正与匹配，或提升或衰减，使其频谱曲线更为平坦，更符合所用喇叭的频率分布和发声特点。经过EQ处理的频率将被另一个DSP电路分频处理为衔接自然流畅的无缝高、中、低三段音频信号，并被送入由六片AD1955 芯片组成的左右声道高、中、低三段信号进行DAC解码和数码/模拟信号转换。AD-1955解码芯片是一片早就被音响发烧友热捧的发烧级DAC，专家们也公认AD-1955比当年的解码声皇AD-1853性能更高、音质更好，是一片至今依然很难超越、采样精度和量化标准高达24bti/192KHz的顶级DAC芯片。其动态范围及信噪比指标可达惊人的126dB ! 为最大限度的减少数字数据流在时序解析度（timing resolution）上的误差程度，本机还特别精选了稳定度和准确度极高的高稳定晶体振荡器，从而确保了数码量化取样解码和D/A转换电路里的时序从头至尾至始至终保持前后一致，使jitter失真几乎为零。为音质的高保真打下了实实在在的基础。
 6路被解码整形放大后的高频段、中频段、低频段模拟信号被分别并馈入到由6片高保真顶级音量芯片MUSES72320中进行同步音量控制，MUSES72320是新日本无线公司研发的专门用于高保真双声道高音质HI-FI功放的电子音量控制芯片，由于内部的电位器采用了梯形电阻及MUSES高度集成精确布线排版技术，确保宽动态范围和高S/N比，因而具有超低失真率和超低输出噪声(S/N)的特点。使其几乎完全没有失真，配合外置的性能指标极为优异的发烧级运放OPA2134PA，其音量控制范围可以从-111.5dB到+31.5dB，步进精细度为0.25 dB，声音大小的变化极其平稳。而最大的优点就是彻底解决了传统音响电位器因为使用时间长而引起无法解决的碳刷磨损所带来的接触不良、调整杂音等。通常都是被用于对音质有很高要求的高档高保真HI-FI功放中。

随后其音频信号流进入到由9只美国BB公司OPA2134PA组成的平衡信号输出电路，该运放总谐波失真仅为0.0003%，噪声系数也仅为10nV/Hz，而增益带宽积高达25MHz，转换速率也高达25v/us,较之当年的运放之皇NE5532不知要好出多少倍！用于音频通道信号的传递，可以大大改善信号的音质音色，实际使用感觉音色中性偏暖，极具胆味，特别人声的表现上甜美、自然，有一种荡气回肠的感染力。同时，非常适合于欣赏古典乐、弦乐。音场定位准确性确、开阔，解析力和空气感也堪称上上之选。尤以中高频晶滢剔透，低频有力而富含弹性，听之让人欲罢不能，其优异的音质绝不逊色于厂家精心选配的全分立元件电路。 该A-8PRE前级可以提供3路RCA信号输出、一路XRL全平衡音频输出、一路同轴数码和3路光纤数码输入接口。

后级功放给人的深刻印象就是非常的高大威猛，铁甲威龙的霸气在这里得到了充分的展现。全铝合金机箱搭配厚重的磨砂面板及巨大无匹的精工铸造花式散热器，视觉上给人绝对端庄大气、傲视群雄的气势。（图七）

电路方面，该后级采用了音响界一至看好的六个独立声道的甲类全对称双差分平衡传输放大电路设计。这个电路其实就是天逸备受好评的经典旗舰功放AD-2SE的电路，为了方便大家了解该电路的工作原理，笔者根据电路板实物画出了一个独立声道（低音通道左声道）的电原理图：

接下来，本机的主要增益来自于电流输出级，该级采用三级达林顿的差分BTL功率输出电路，这种输出电路的驱动力十分强劲，动态凌厉，大大提高了功放的阻尼系数，对于展现宏大音场、精确定位和提高对喇叭的控制力功不可没。而且减小了对电压放大级的影响，对进一步提高电压放大级的线性起到非常重要的作用。功率输出每个声道用了4对150W的东芝新近推出的TC5200/TTA1943音频专用大功率管。AD-8A后级功放一共使用了40只东芝最新研发的音频专用大功率对管TTC5200和TTA1943，TOSHIBA的功率对管对于广大音响发烧友来说影响极为深刻，并且冠以了声音温暖甜润的音色特点。当年的2SC5200/2SA1943在发烧音响领域得到了广泛的运用。但由于该大功率管的实际听感比较柔，低频效果略嫌朦胧、力度也不是很绵密劲道。东芝公司在经过长期的考察并听取了大多HI-FI厂家设计师的意见后，在2012年研发上市了这对大功率管的升级改进型号，这就是此次AD-8A选用的大功率管TTC5200和TTA1943。该对管子在参数的一致性上得到了很好的改善和提高，从饱和电压导通曲线测试图上可见TTC5200和TTA1943已经非常的接近，几乎重叠，这就意味着推挽放大的对管上下内阻特性已经非常的接近，也就是说，其放大的波形正负对称度更高，失真度更小。而且对工艺进一步精细化后，保证了大批量生产的参数一致性。据批量使用筛选实际测试也证实这对管子相互之间的配对性能非常出色，一致性非常好！易于大量配对使用。实际使用表明：新东芝管的全频域听感表现出色，声音的质感细腻、颗粒细幼，有非常好的分析力；音色中性，不是很明亮但也绝对不显暗淡，有较强的可塑性，这是音响设计师和校音师最欢迎的风格。而低频量感方面，TTC5200/TTA1943相比2SC5200/2SA1943也得到了有效的改善，与相同级别的仙童、安森美对管相比也毫不逊色。最难得的是，当工作电流在较大范围变化时，该对管的表现也相当的一致，不会因为工作电流太大或太小（将电流提升到500mA）而出现音质音色明显变化的现象。而且大电流输出能力也相当的好，这些优点也正是高保真功放设计师最最看好的基础特性。

用料方便，此次天逸也不惜成本，采用了大量的聚丙烯固体电容、1500W低漏磁低内阻优质环牛，以及高达18000UF的专门定制的TONEWINNER音频专用滤波大电解电容、高档抗氧化镀金接线柱以及提纯度高达99.999%的发烧级无氧铜连接线等等。为机器的稳定性和好声音打下了坚实的基础。（图11）


由于电子分频功放是以功放内部的DSP电子分频电路和多段EQ调整频响曲线电路，来取代传统音箱内的功率分音器，所以我们的搭配音箱内部必须取消了RL分频器。这和传统的音箱大不一样，因而功放与音箱的配对就显得非常严格，只能是“一对一”的量身订做。这套AD-8PER/AD-8A前后级功放指定搭配的音箱，是天逸目前档次最高的童笛8号电子三分频版本落地箱，或童笛9号电子分音版二分频版书架式音箱。（图十）（图十一）参考对比试听的是天逸当前评价最好的旗舰AD-2SE甲类合并式功放推倍受好评的丹拿S1.4MKII。线材为天逸最好的金环蛇单晶铜6N线，信号线采用光纤直接将CD机的源码输出接至AD-8PRE前级。

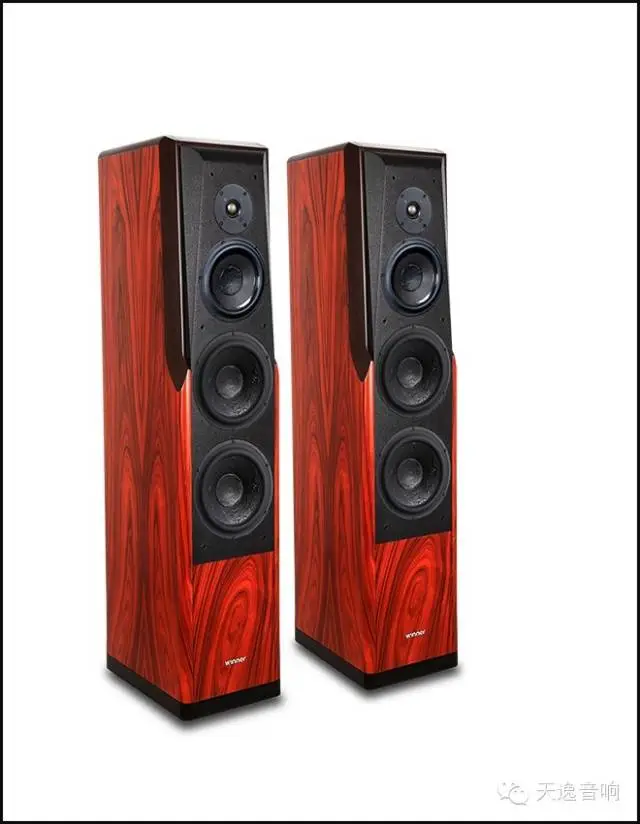

这是专门为搭配AD-8PRE/AD-8PA前后级电子分音功放而开发设计的HI-END级旗舰三分频音箱童笛一号落地式音箱，是目前天逸最好声也是最豪华的顶级音箱，采用四单元结构，喇叭均为海外名厂专门定制的顶级单元，配合AD-8PRE/AD-8PA前后级电子分音功放内部的专利喇叭频率校正电路，可以让声音在听阈范围达到平滑的声音响应曲线，有效的平滑音箱分频器无法克服的大凹凸频点，自动校正后的声音音质音色会有显著提高。



俗话说：宝马配金鞍，美女配英雄，才会相映生辉！该套顶级旗舰音响采用了三对天逸最高档的单晶无氧铜（提纯度达到99.9999%）喇叭线：金环蛇SC-6来连接，费用是高了点，但换来的是点滴传神的高保真效果、非常细腻的音质和纤毫毕现的音乐解析力.....

同样原理，这是专门为喜欢书架式音箱搭配而设计的天逸电子分频高档书架箱童笛9号 ，采用高亮的钢琴烤漆和高贵的红木外饰，外观非常靓丽养眼，声音效果也非常的细腻，音质晶莹通透且富含高贵圆润的特质，非常耐听，久听也不会感觉累耳......

试听感受：

试听AD-8PRE/AD-8A的确是一种非常难得的音乐体验和享受，它的声音高贵、圆融，柔和绵密，正如窖藏百年的茅台美酒，开声就有芳香四溢、醇厚浓郁的音乐味扑面而来..... 音响界都一致认为电子分音是致力于提高高保真音响音质的终极利器，的确不假！AD-8PRE/AD-8A充分展现了电子分频这一改善音质的终极利器的巨大威力，音质音色特点表现得非常突出：首先是全频域范围的听感几乎找不到缺损或多余的成分，用恰到好处来形容非常贴切！你想要的低频的下潜，力度、弹性等都非常的到位，中频段也非常的饱满和富于水分，而高音的的穿透感和富有金黄色的光泽感更是我所喜欢的味道！音质不仅高贵华丽、细节表现巨细无遗。乐器的泛音和空气感也非常好。

通过和在HI-FI音响界成名已经的AD-2SE旗舰功放配丹拿S1.4音箱的实际比对试听表明：电子分频功放的确有独到的优势和突出的魅力，通过电子分频技术对各段音频及对应的单元喇叭进行精心的补偿放大，无疑是解决全频域高保真重放音乐的最佳的技术路径，是突破传统HI-FI器材音质音色难以继续提高的终极利器！天逸把高科技的电子分频技术成功的运用到了HI-FI音响产品中，无疑为HI-FI音响业界重新竖起了一面对音质音色要求更高更好的旗帜。相信在不久的将来，这个撼动传统HI-FI音响业界的新技术将会得到更多追求唯美音质和真正天籁之声的设计师和音频专家的肯定和支持。而对于追求唯美音质和真正天籁之声的骨灰级音响发烧友自然更会喜欢和追捧，所以，如果您无缘天价级的进口神器，何妨静下心来好好的研究一下这套售价并不算太高的AD-8PRE/AD-8A搭配童笛九号电子分频套装音响的神奇表现，相信它一定会带给您无与伦比的美好感受！
