原创 瑞芯微RK3506开发板必备攻略之Qt应用开发手册（下），触觉智能工控嵌入式方案商

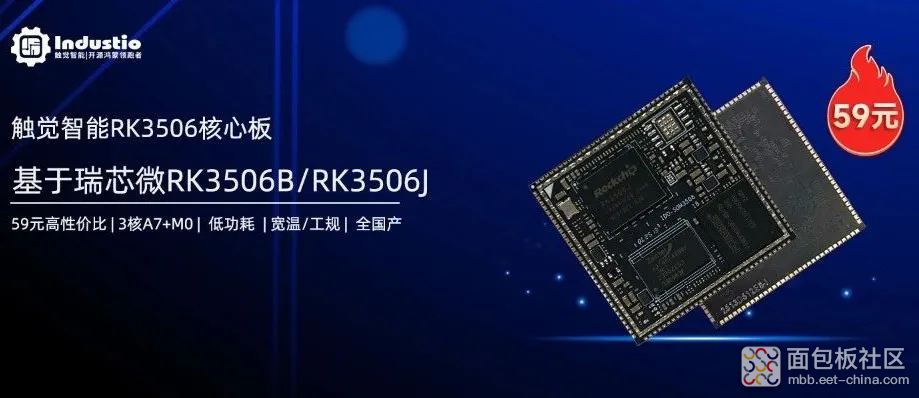

本文基于触觉智能RK3506星闪开发板Buildroot系统进行演示，配套RK3506核心板（3核A7+M0多核异构）~

Buildroot SDK安装与环境搭建

• SDK安装

网盘下载路径：Linux>4.软件资料>QT-SDK/Buildroot资料链接请进入触觉智能官网，或联系客服13423856106获取。

注意：1. QT-SDK采用交叉编译，所以要在X86_64电脑上使用SDK，不要将 SDK 下载到板子上。2. 编译环境请使用 Ubuntu22.04（真机或docker容器），如果使用其他版本可能导致编译出错。3. 不要在虚拟机共享文件夹以及非英文目录存放、解压QT-SDK。下载SDK后，首先校验MD5值，命令如下：

$md5sum arm-buildroot-linux-gnueabihf_sdk-buildroot.tar.gz

解压QT-SDK，命令如下：

$ tar -xvf arm-buildroot-linux-gnueabihf_sdk-buildroot.tar.gz -C ./

• 交叉编译环境搭建

进入qt sdk目录下，执行install_sdk.sh脚本，进行安装和搭建交叉编译环境，具体如下：

$cd ./arm-buildroot-linux-gnueabihf_sdk-buildroot$ ./relocate-sdk.sh

搭建环境后，查看qmake版本和交叉编译工具链版本：

$ ./bin/arm-buildroot-linux-gnueabihf-gcc -v 使用内建 specs。COLLECT_GCC=/mnt//rk3506/rk3506_linux-250211/rk3506_linux6.1/buildroot/output/rockchip_rk3506-emmc/images/tmp/arm-buildroot-linux-gnueabihf_sdk-buildroot/bin/arm-buildroot-linux-gnueabihf-gcc.br_realCOLLECT_LTO_WRAPPER=/mnt/rk3506/rk3506_linux-250211/rk3506_linux6.1/buildroot/output/rockchip_rk3506-emmc/images/tmp/arm-buildroot-linux-gnueabihf_sdk-buildroot/bin/../libexec/gcc/arm-buildroot-linux-gnueabihf/12.4.0/lto-wrapper目标：arm-buildroot-linux-gnueabihf配置为：./configure --prefix=/mnt/rk3506/rk3506_linux-250211/rk3506_linux6.1/buildroot/output/rockchip_rk3506-emmc/host --sysconfdir=/mnt/rk3506/rk3506_linux-250211/rk3506_linux6.1/buildroot/output/rockchip_rk3506-emmc/host/etc --enable-static --target=arm-buildroot-linux-gnueabihf --with-sysroot=/mnt/rk3506/rk3506_linux-250211/rk3506_linux6.1/buildroot/output/rockchip_rk3506-emmc/host/arm-buildroot-linux-gnueabihf/sysroot --enable-__cxa_atexit --with-gnu-ld --disable-libssp --disable-multilib --disable-decimal-float --enable-plugins --enable-lto --with-gmp=/mnt/rk3506/rk3506_linux-250211/rk3506_linux6.1/buildroot/output/rockchip_rk3506-emmc/host --with-mpc=/mnt/rk3506/rk3506_linux-250211/rk3506_linux6.1/buildroot/output/rockchip_rk3506-emmc/host --with-mpfr=/mnt/rk3506/rk3506_linux-250211/rk3506_linux6.1/buildroot/output/rockchip_rk3506-emmc/host --with-pkgversion='Buildroot -g0b15601a4-dirty'--with-bugurl=https://gitlab.com/buildroot.org/buildroot/-/issues --without-zstd --disable-libquadmath --disable-libquadmath-support --enable-tls --enable-threads --without-isl --without-cloog --with-abi=aapcs-linux --with-cpu=cortex-a7 --with-fpu=neon-vfpv4 --with-float=hard --with-mode=arm --enable-languages=c,c++ --with-build-time-tools=/mnt/rk3506/rk3506_linux-250211/rk3506_linux6.1/buildroot/output/rockchip_rk3506-emmc/host/arm-buildroot-linux-gnueabihf/bin --enable-shared --disable-libgomp线程模型：posixSupported LTO compression algorithms: zlibgcc 版本 12.4.0 (Buildroot -g0b15601a4-dirty)$ ./bin/qmake -v QMake version 3.1Using Qt version 5.15.11 in /mnt/rk3506/rk3506_linux-250211/rk3506_linux6.1/buildroot/output/rockchip_rk3506-emmc/images/tmp/arm-buildroot-linux-gnueabihf/sysroot/usr/lib

注意：根据安装路径的不同，导致qmake和arm-none-linux-gnueabihf-gcc的路径也是不同的。

Qt交叉编译

• Qt源码demo

将Qt demo 解压到当前路径下，命令如下：

$ mkdir -p ./qt-demo && tar -xvf moveblocks.tar.gz -C ./qt-demo$cd qt-demo$lsmain.cpp  moveblocks.pro

• 交叉编译

命令如下：

$ /home/rk3506/rk3506_linux-250211/rk3506_linux6.1/buildroot/output/rockchip_rk3506-emmc/images/tmp/arm-buildroot-linux-gnueabihf_sdk-buildroot/bin/qmake ./$ make$ make install$lsmain.cpp  Makefile  moveblocks  moveblocks.pro

由此可见编译后生成moveblocks可执行程序，可以通过ssh等方式将可执行程序传到开发板中运行。

Qt验证

将demo传到开发板上，命令如下：

$ adb push Z:\moveblocks /tmp

运行demo，命令如下：

$chmod  a+x /tmp/moveblocks$ /tmp/moveblocks

结果展示：
