原创 三端集成稳压器的工作原理

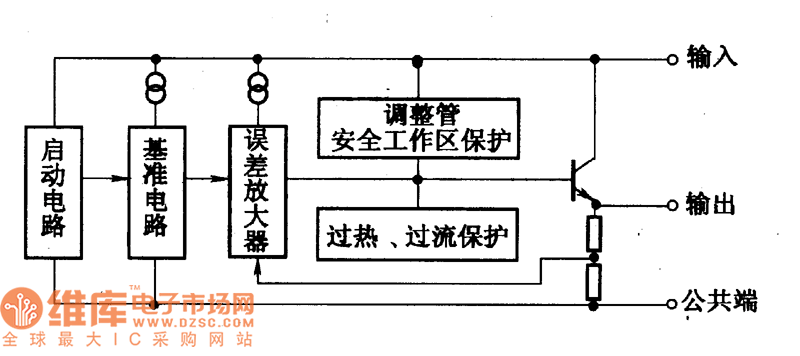

　　CW7800稳压集成电路原理框图

　　2.稳压器的主要参数

　　(1)输出电压V。

　　输出电压是指稳压器的各工作参数符合规定时的输出电压值。对于固定输出稳压器，它是常数;对于可调式输出稳压器，它是输出电压范围。

　　(2)输出电压偏差

　　对于固定输出稳压器，实际输出的电压值和规定的输出电压Vo之间往往有一定的偏差。这个偏差值一般用百分比表示，也可以用电压值表示。

　　(3)最大输出电压ICM
　　最大输出电流指稳压器能够保持输出电压不变的最大电流。

　　(4)最小输入电压Vimin
　　输人电压值在低于最小输入电压值时，稳压器将不能正常工作。

　　(5)最大输人电压Vimax
　　最大输入电压是指稳压器安全工作时允许外加的最大电压值。
　　说明4)、(5)两项也常用输人电压的范围来表示。

　　(6)最小输入、输出电压差(Vi-Vo)
　　它是指稳压器能正常工作时的输入电压U与输出电压八是最小电压差值。

　　(7)电压调整率SV
　　电压调整率是指当稳压器负载不变而输入的直流电压变化时，所引起的输出电压的相对变化量。SV常用下式表示:

　　式中:△AVo——输出电压变化量;
　　　　△Ai——输入电压变化量。
　　电压调整率有时也用某一输入电压变化范围内的输出电压变化量表示。
　　电压调整车用来表征稳压器维持输出电压不变的能力。

　　(8)电流调整率SI
　　电流调整车是指，当输入电压保持不变而输出电流在规定范围内变化时，稳压器输出电压相对变化的百分比，可用下式表示:


　　电流调整率有时也用负载电流变化时输出电压的变化量来表示。

　　(9)输出电压温漂ST
　　输出电压温漂也称输出电压的温度系数。其定义为，在规定的温度范围内，当输入电压和输出电流不变时，单位温度变化引起的输出电压变化量，用公式表达为:


　　式中:△T——温度变化量。

　　(10)输出阻抗Z。
　　输出阻抗指，在规定的输入电压和输出电流的条件下，在输出端上所测得的交流电压与交流电流之比，即


　　输出阻抗反映了在动态负载状态下，稳压器的电流调整率。
　　(11)输出噪声电压VN
　　它是指当稳压器输入端无噪声电压进入时，在其输出端所测得的噪声电压值。输出噪声
电压是由稳压器内部产生的，它对许多负载是有害的。
