PLL可以用作频率综合，也可以用来去抖动、修正占空比和移相等。
本文粗浅地利用PLL生成一个三倍分频器。
二、步骤
1.启动Quartus II软件。

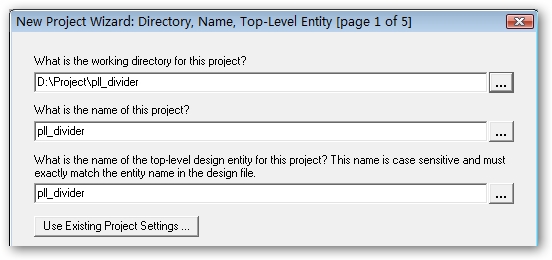

2.新建一个工程。

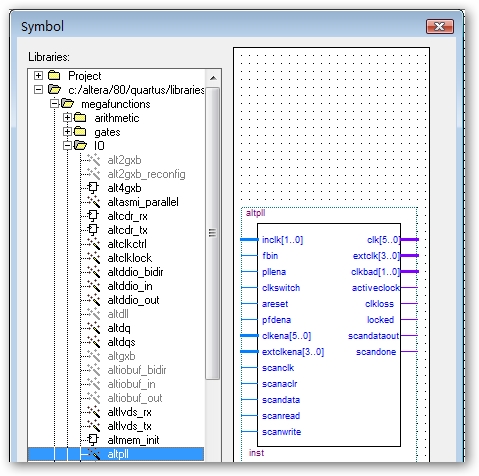

3.新建Block Digram，插入altpll。

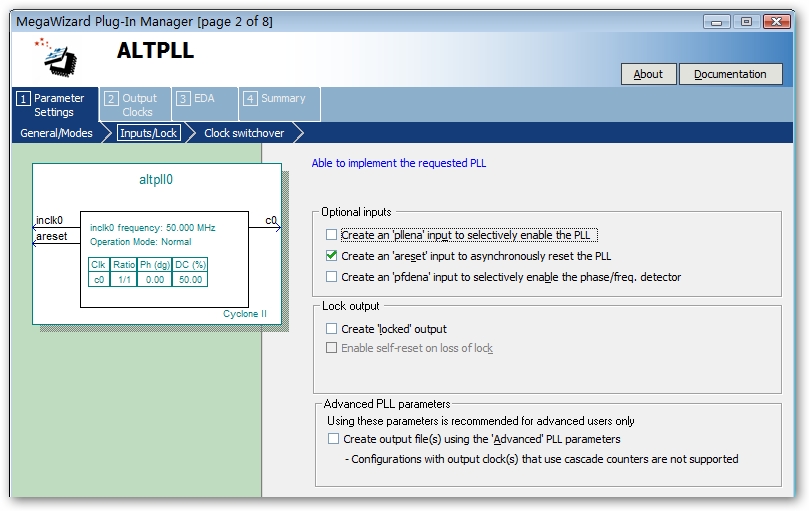

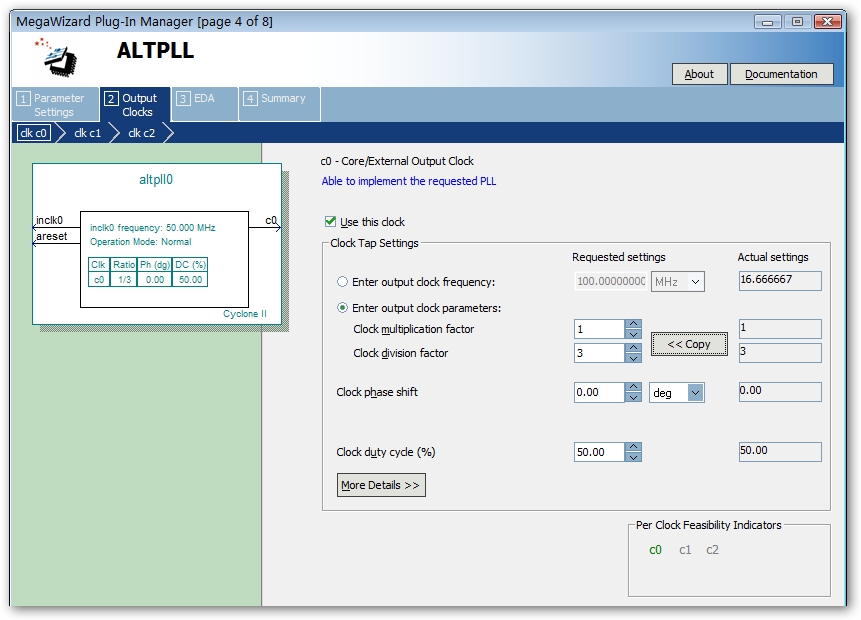

双击配置；
点击Next；
点击Next；
点击Finish。

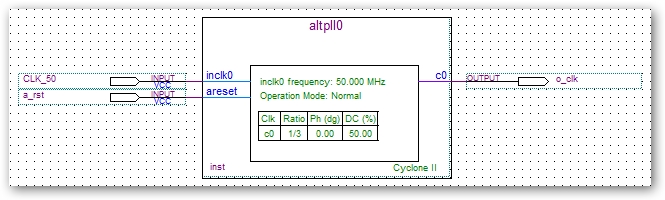

插入如下管脚。
4.编译。

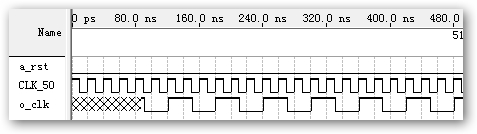

5.仿真，波形如下图所示。
三、其他
PLL的具体配置取决于所用的FPGA。
