聚焦离子束技术（Focused Ion Beam，简称 FIB）作为一种前沿的微观加工与分析技术，近年来在众多领域得到了广泛应用。金鉴实验室凭借其专业的检测技术和服务，成为了众多企业在半导体检测领域的首选合作伙伴。

FIB 技术的基本原理

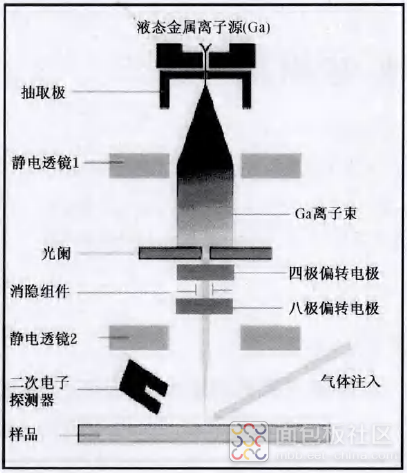

聚焦离子束技术的核心在于将特定元素（如镓元素）的离子化为带正电的离子（Ga+），并通过电场加速使其获得高能量。随后，借助静电透镜系统将这些高速离子束精确聚焦到目标位置。这一过程与扫描电子显微镜（SEM）的工作原理有一定的相似性，但关键区别在于所使用的粒子类型：FIB 使用的是镓离子（Ga+），而 SEM 使用的是电子。

这种高能量的离子束能够对样品进行微观层面的加工和分析，例如材料的溅射、沉积以及结构观察等。

FIB 技术的检测流程通常包括样品制备、上机分析以及拍照等环节，最终能够提供高分辨率的界面图像和详细的微观结构数据，为科学研究和工业应用提供了强大的支持。

FIB 技术的核心应用领域

1.电路修正与功能验证

在微电子领域，FIB 技术被广泛应用于电路修正和功能验证。这种技术能够在不重新制作光罩的情况下，快速验证原型设计，从而节省大量的开发成本和时间。

例如，在芯片功能测试阶段，如果需要连接两条原本未连接的线路，FIB 技术可以利用离子束打开器件上层的钝化层，露出需要连接的金属导线，并通过离子束沉积铂（Pt）等材料，将这两条导线精准连接。这一过程不仅提高了研发效率，还显著缩短了芯片从研发到量产的周期。

2.微观结构分析

FIB 技术在微观结构分析方面具有独特的优势。它可以对样品进行纵面结构分析，无需额外准备样品，直接在原位对样品的内部结构进行观察和分析。这种能力使得研究人员能够快速获取样品的内部信息，例如材料的晶粒形状、大小以及界面结构等。

例如，在材料科学研究中，通过 FIB 技术可以精确判定晶粒的形状和大小，为研究材料的微观结构与宏观性能之间的关系提供详细的数据支持。

3.透射电子显微镜（TEM）样品制备

在材料分析领域，FIB 技术还被广泛应用于透射电子显微镜（TEM）样品的制备。传统的 TEM 样品制备方法往往需要大量的时间和经验，且对操作人员的技能要求较高。

而 FIB 技术可以精确地从样品中制备出厚度仅为几十纳米的超薄样品，大大降低了对人员经验的依赖，提高了样品制备的效率和质量。

FIB 技术的其他应用与功能拓展

除了上述核心应用，FIB 技术还具备许多其他功能，展现出广泛的应用潜力。例如，FIB 技术可以实现样品的原位加工，即在样品的原始位置进行加工和分析，无需将样品转移到其他设备中。

1.生物医学领域

以用于对生物组织的原位切割和分析；在纳米材料领域，可以用于纳米结构的原位加工和修饰。

2.与电子束曝光技术结合

实现更复杂的微观结构加工和图案化；与原子力显微镜（AFM）结合，实现对样品表面形貌和力学性能的同步测量。

FIB 技术的未来发展方向

1. 更高的分辨率和精度

随着对微观世界探索的不断深入，对 FIB 技术的分辨率和加工精度提出了更高的要求。研究人员正在努力开发更高能量、更细聚焦的离子束系统，以实现纳米甚至亚纳米级别的加工和分析精度。

2. 多离子束技术的融合

目前，FIB 技术主要使用镓离子束，但随着研究的深入，其他类型的离子束（如氦离子束、氙离子束等）也开始受到关注。这些离子束具有不同的物理特性和应用优势，例如氦离子束具有更高的分辨率和更低的损伤，而氙离子束则具有更强的溅射能力。未来，多离子束技术的融合将为 FIB 技术带来更多的功能和应用拓展。

3. 与人工智能的结合

在 FIB 技术的操作过程中，需要大量的经验和技巧来控制离子束的加工参数和分析结果。随着人工智能技术的发展，将人工智能算法引入 FIB 技术的操作和分析过程中，有望实现自动化的加工和分析，提高工作效率和结果的准确性。

4. 跨学科应用的拓展

FIB 技术作为一种通用的微观加工和分析技术，具有广泛的应用前景。未来，FIB 技术将在更多的学科领域得到应用，例如在能源材料、量子计算、生物医学等前沿领域，为解决这些领域的关键问题提供技术支持。

总结
