嵌入式-数模电-MOS管经典知识汇总
电路一点通 2025-05-26

目录

    • 一:快速了解

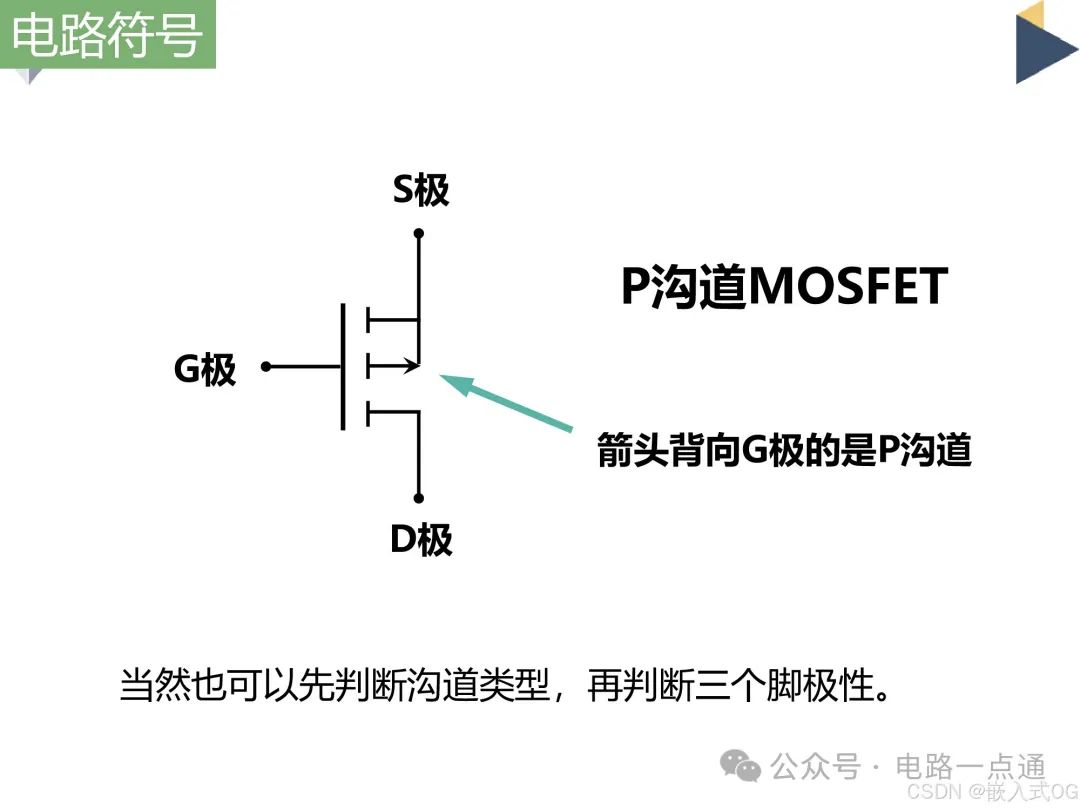

1.看箭头快速辨认NMOS和PMOS

2.电流方向和寄生二极管方向相反

3.NMOS和PMOS区别

4.工作中最便宜最好用的贴片三极管-2N7002

5.用万用表快速检测mos管

    • 二:带着第二节的问题从三四节找答案
    • 三:电路符号
    • 四:实物
    • 五:答案

一:快速了解

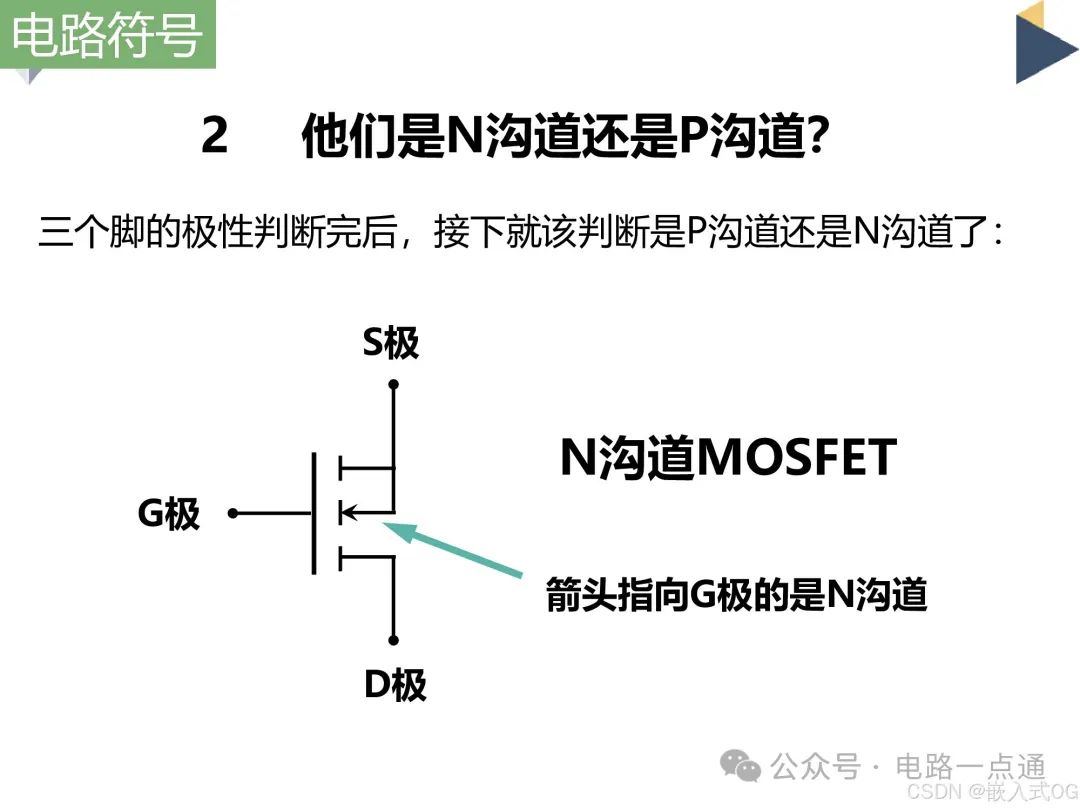

1.看箭头快速辨认NMOS和PMOS

箭头朝里,里-你-n-NMOS

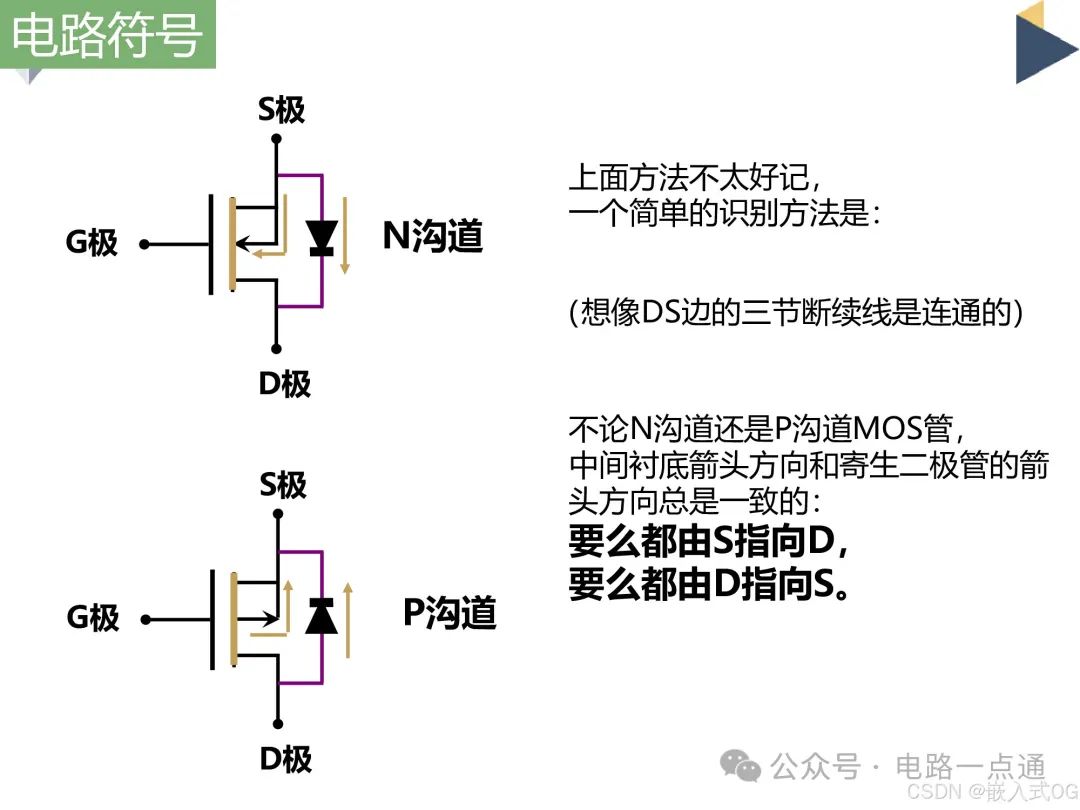

在这里插入图片描述

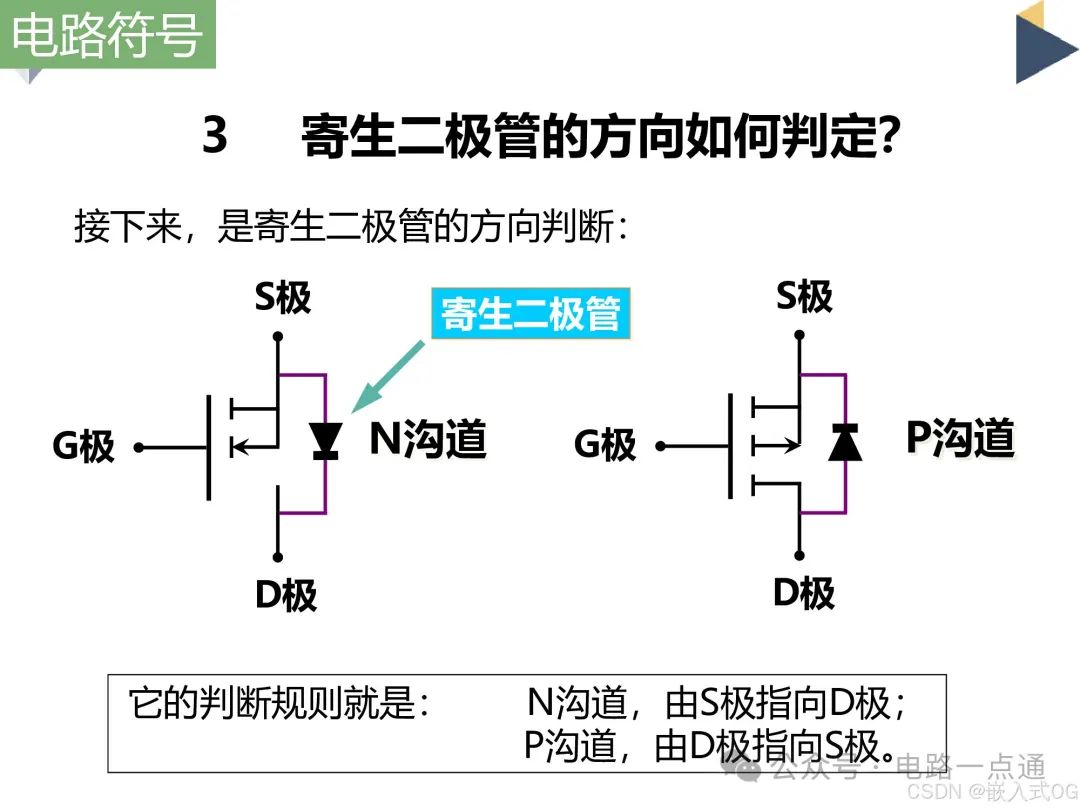

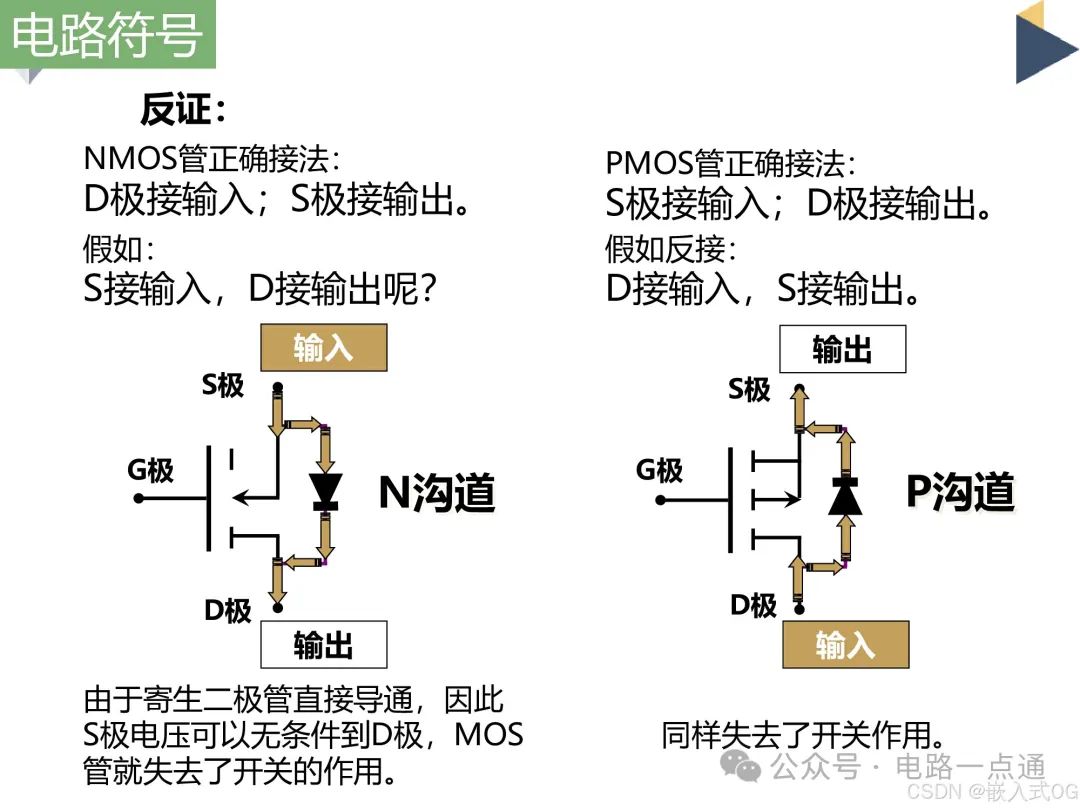

2.电流方向和寄生二极管方向相反

在这里插入图片描述

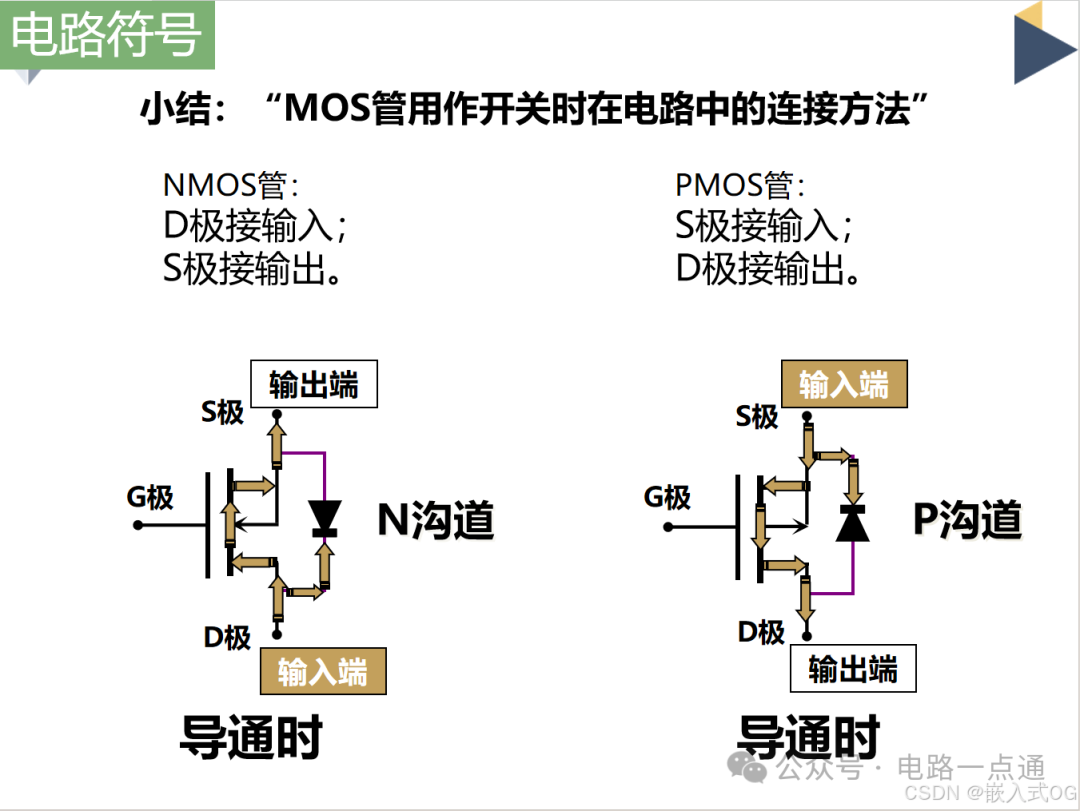

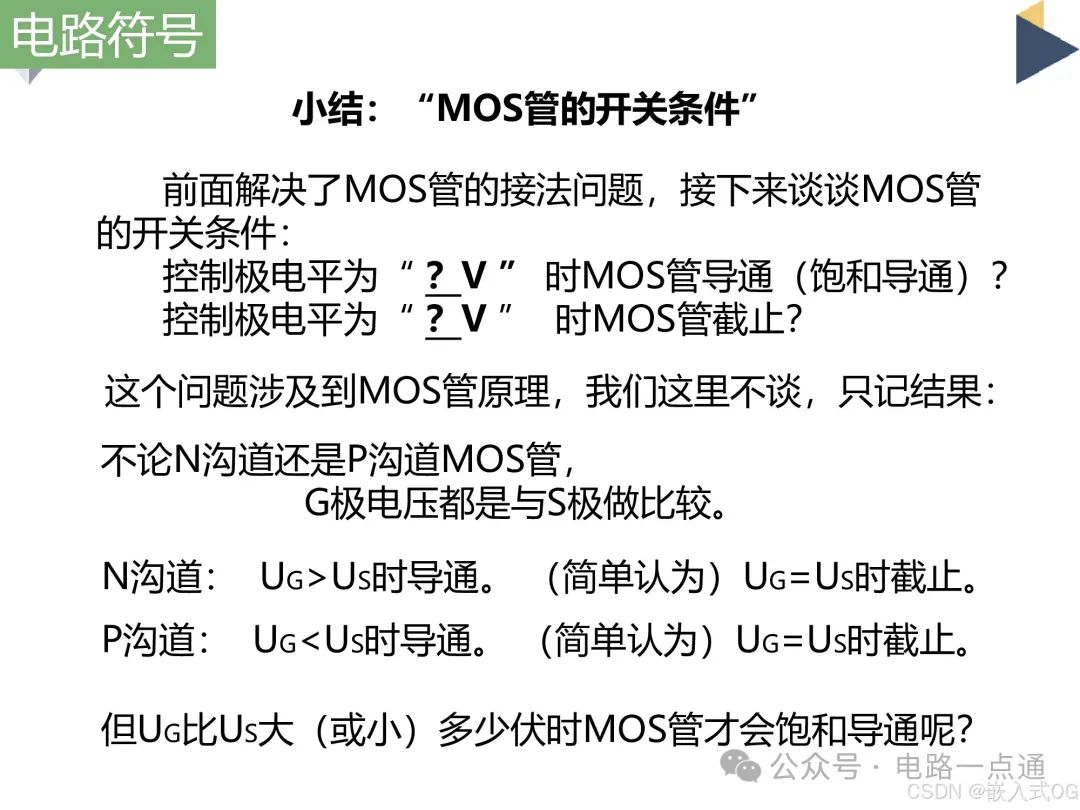

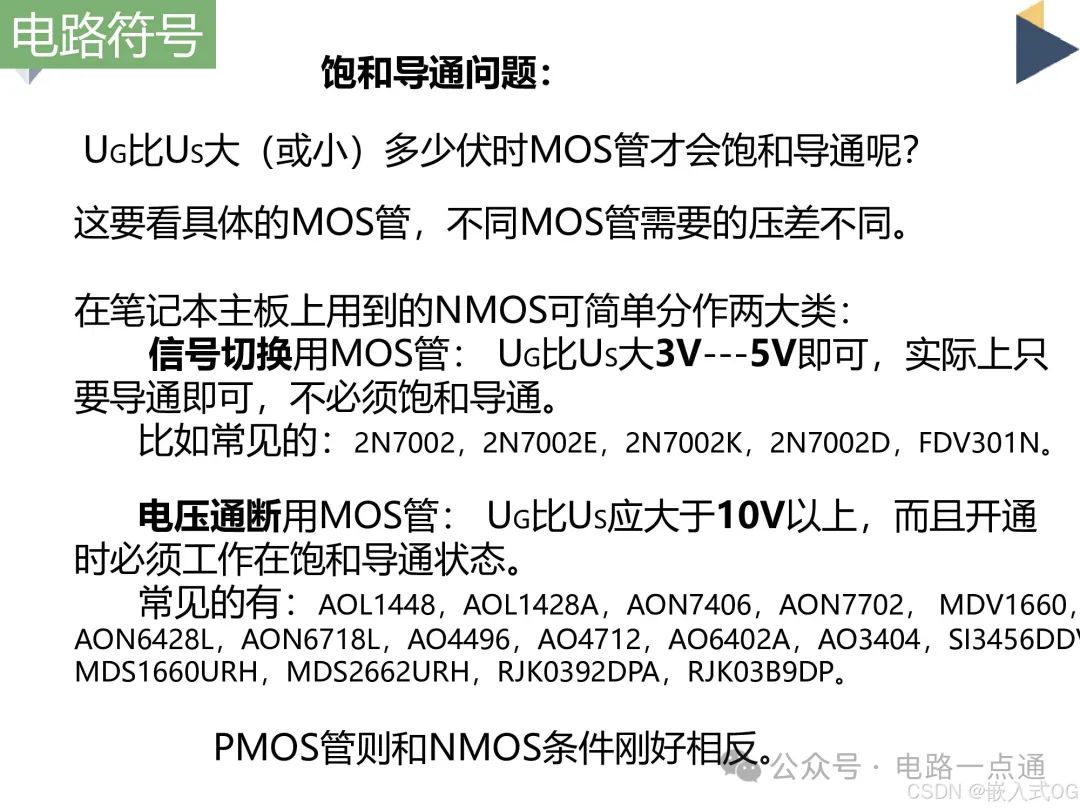

3.NMOS和PMOS区别

作用、常用接法、导通条件和截止条件

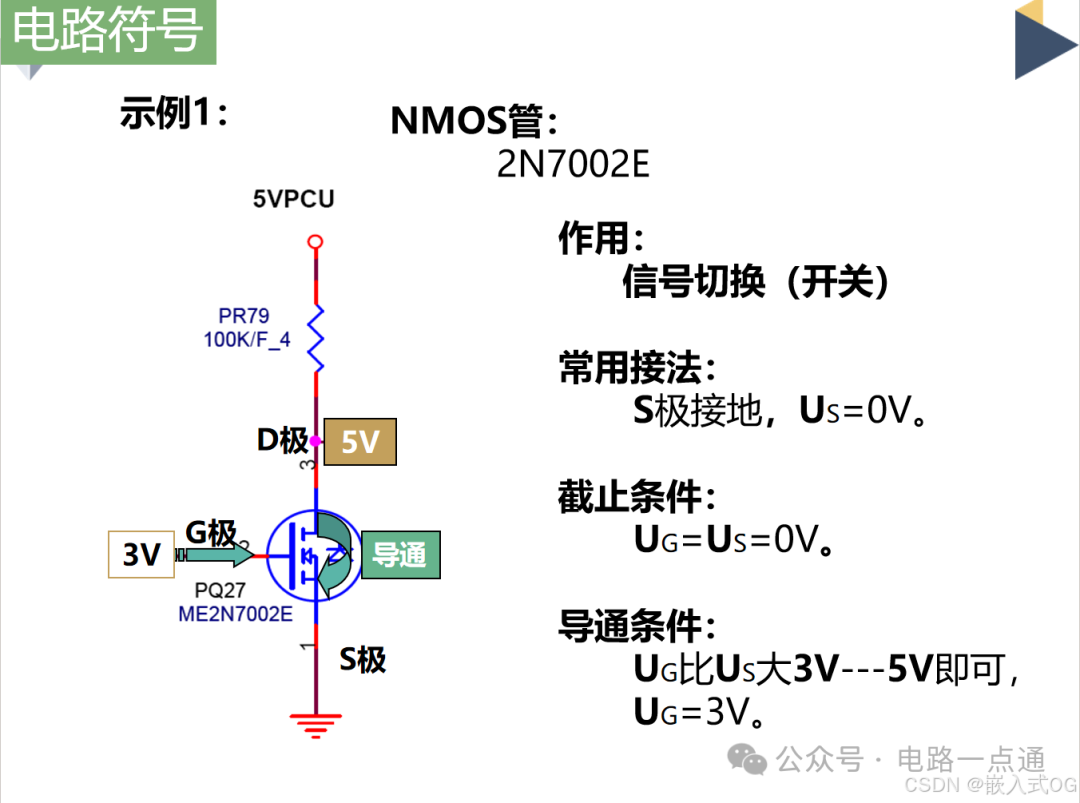

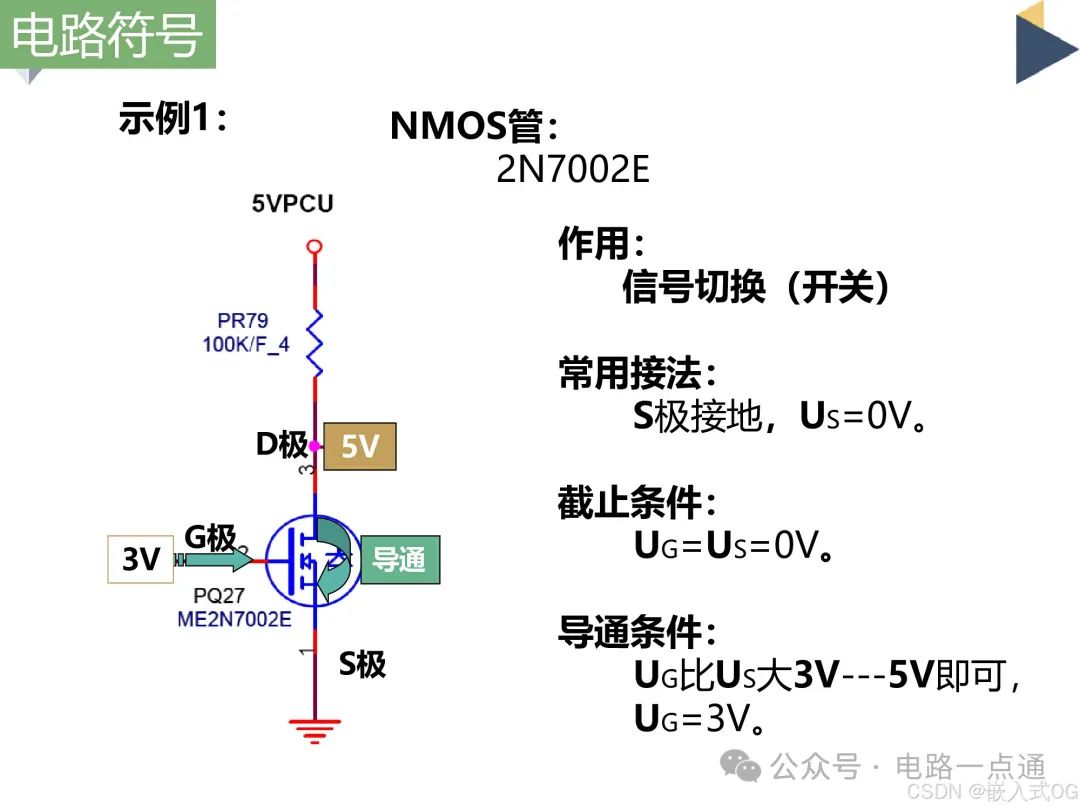

  • 示例①
    NMOS作用:信号切换(开关)
    常用接法: S极接地,US=0V
    截止条件:UG=US=0V。
    导通条件: UG比US大3V—5V即可,UG=3V。简单来说NMOS管G极电平高电平导通。
    在这里插入图片描述

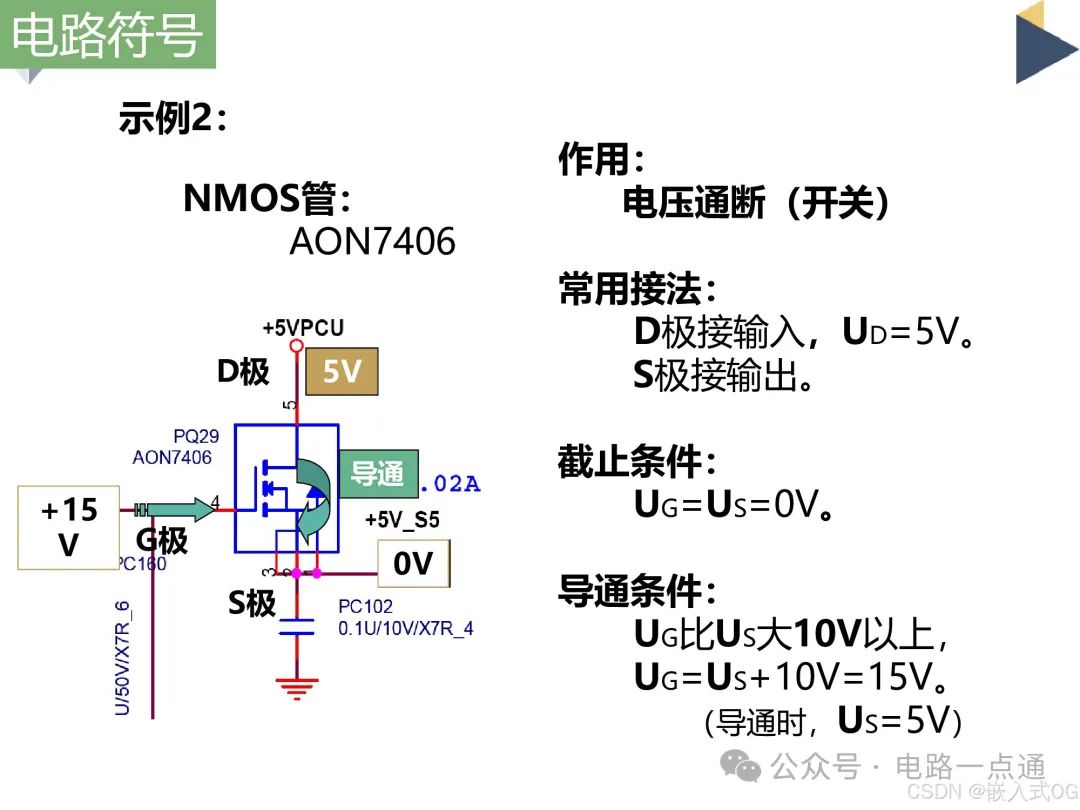

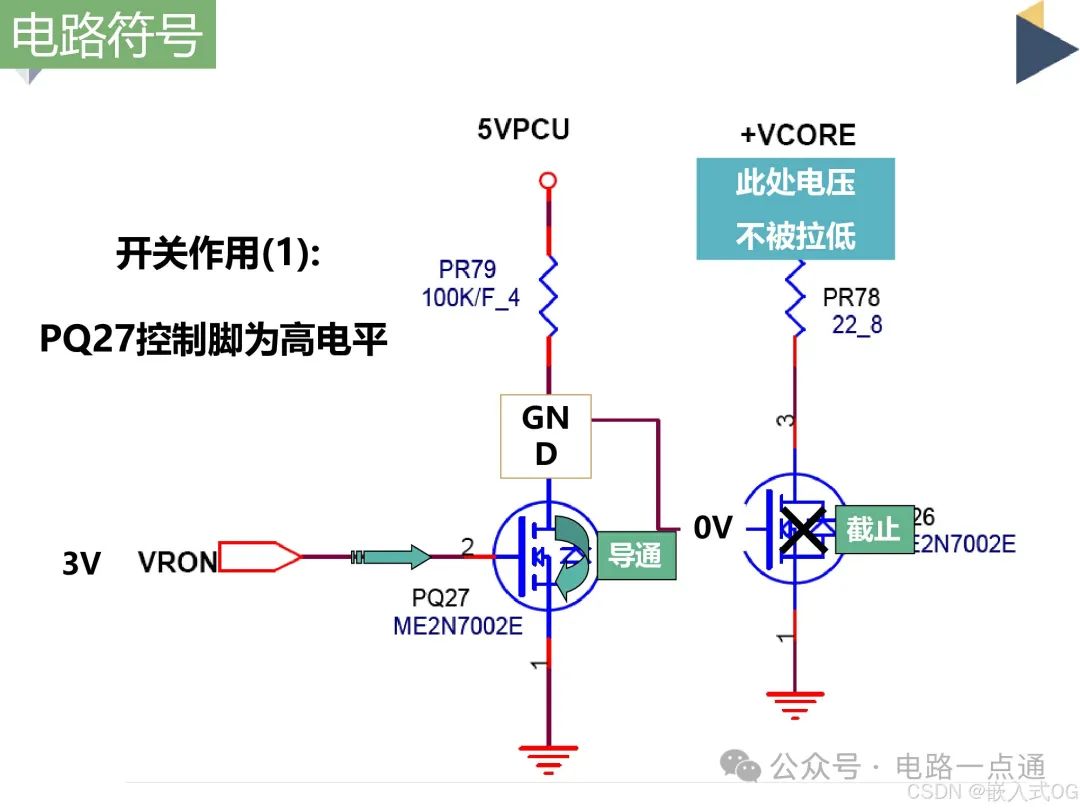

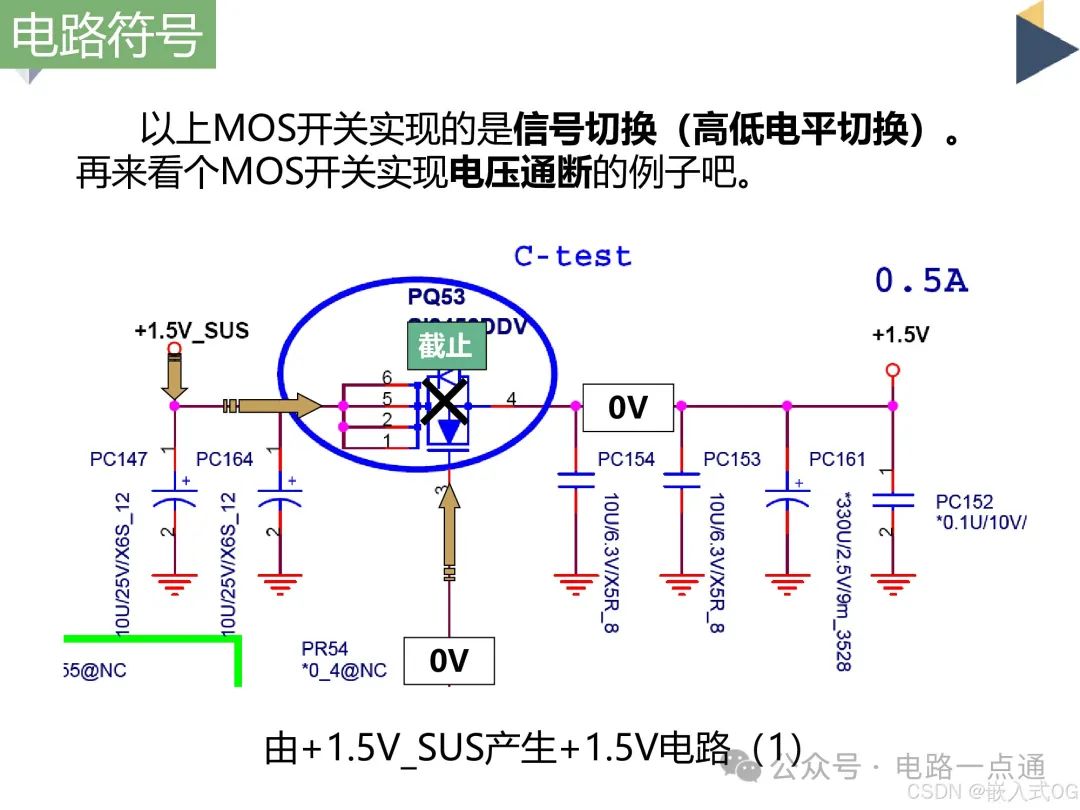

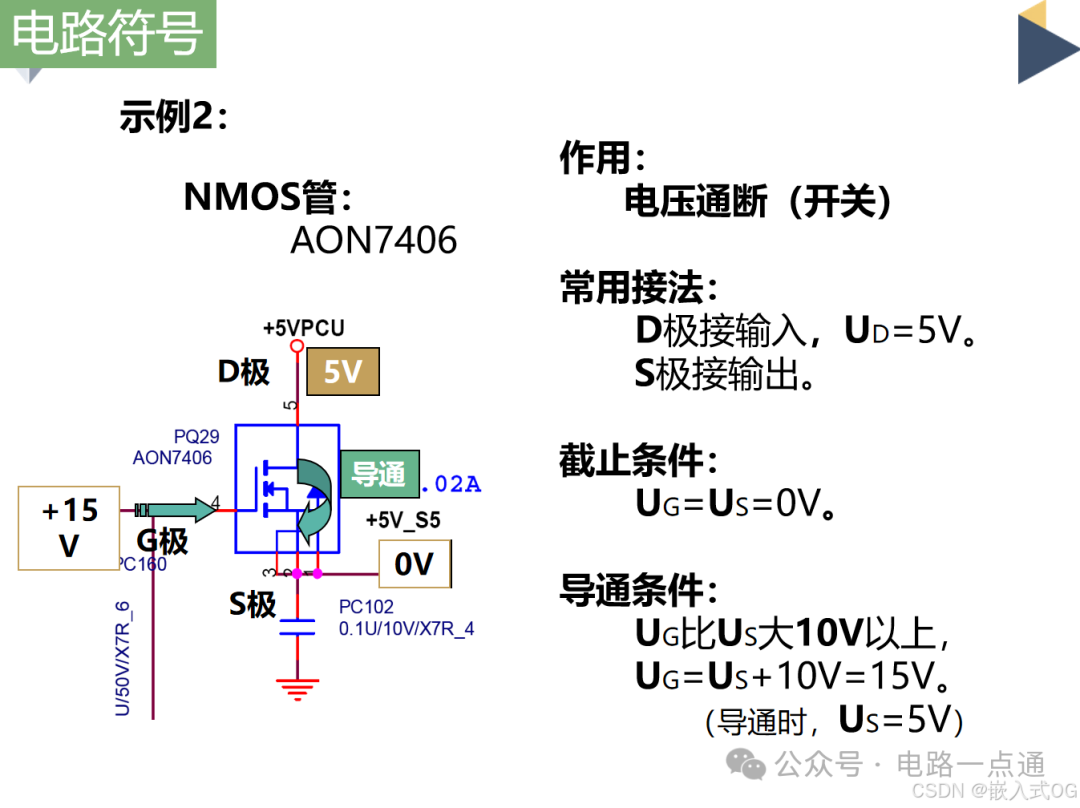

  • 示例②
    NMOS作用:电压通断(开关)

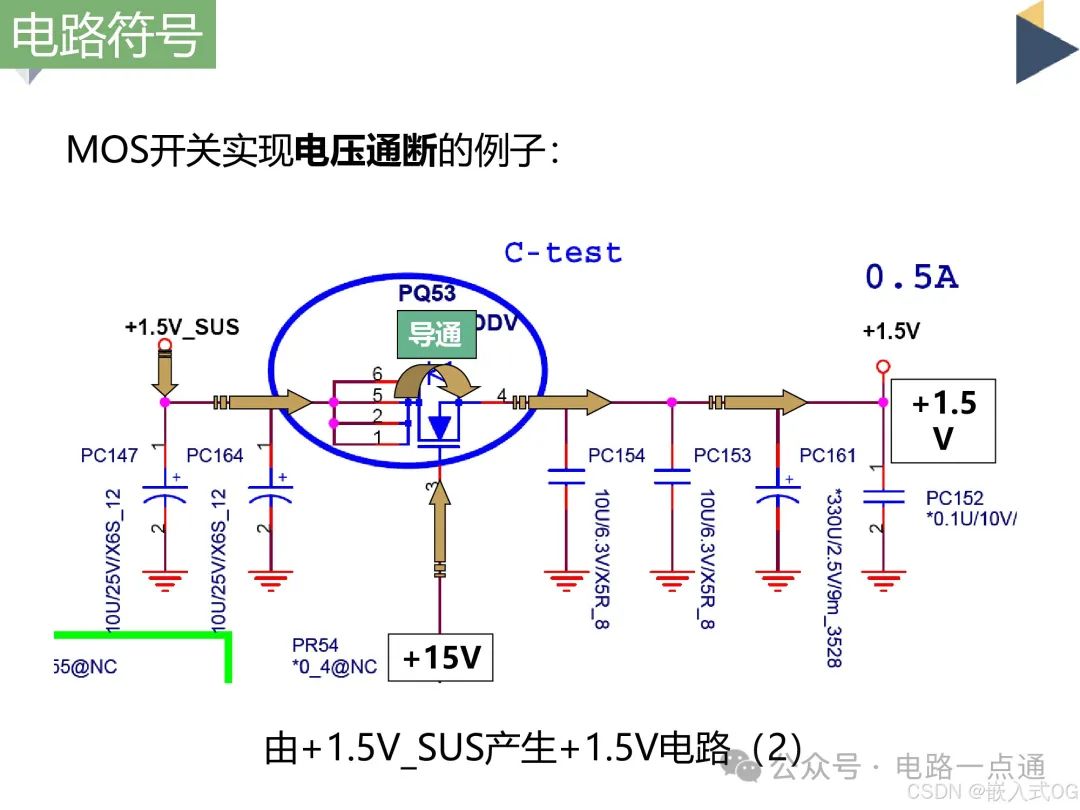

    常用接法: D极接输入,UD=5V,S极接输出。
    截止条件:UG=US=0V。
    导通条件: UG比US大10V以上,UG=Us+10V=15V。(导通时,Us=5V)
  • (不太严谨的记法:NMOS管G极高电平导通,和输出端S极比较)
    在这里插入图片描述
  • 示例③

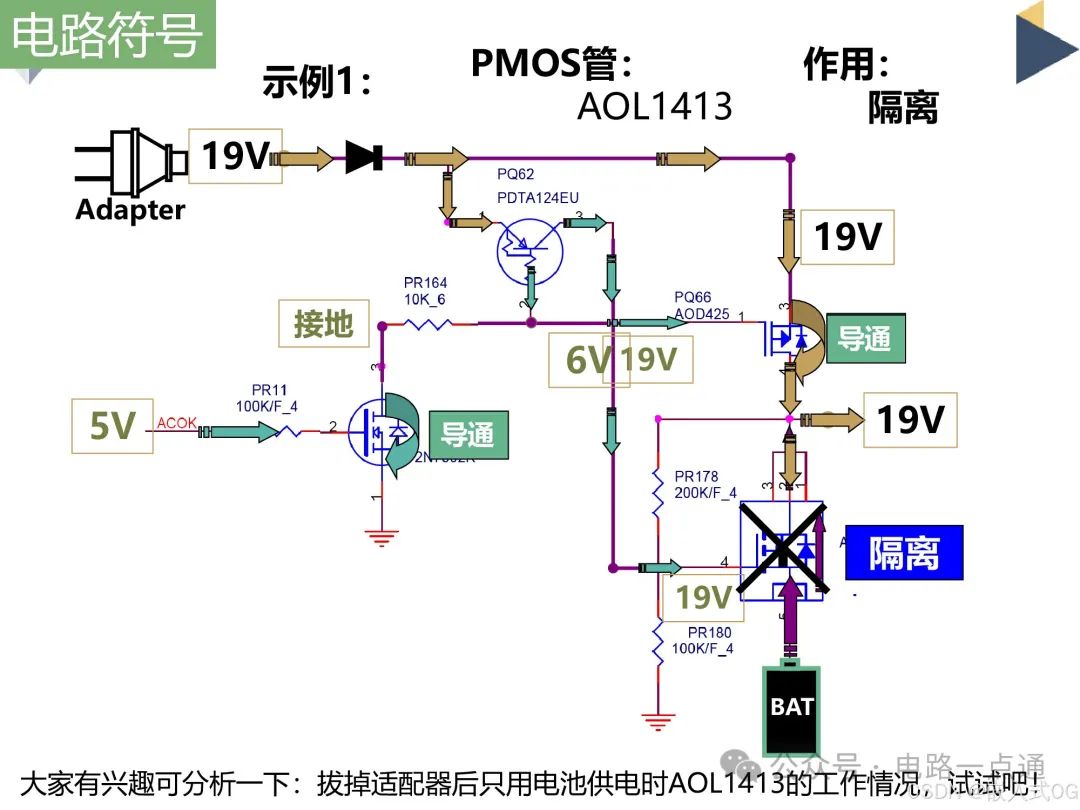

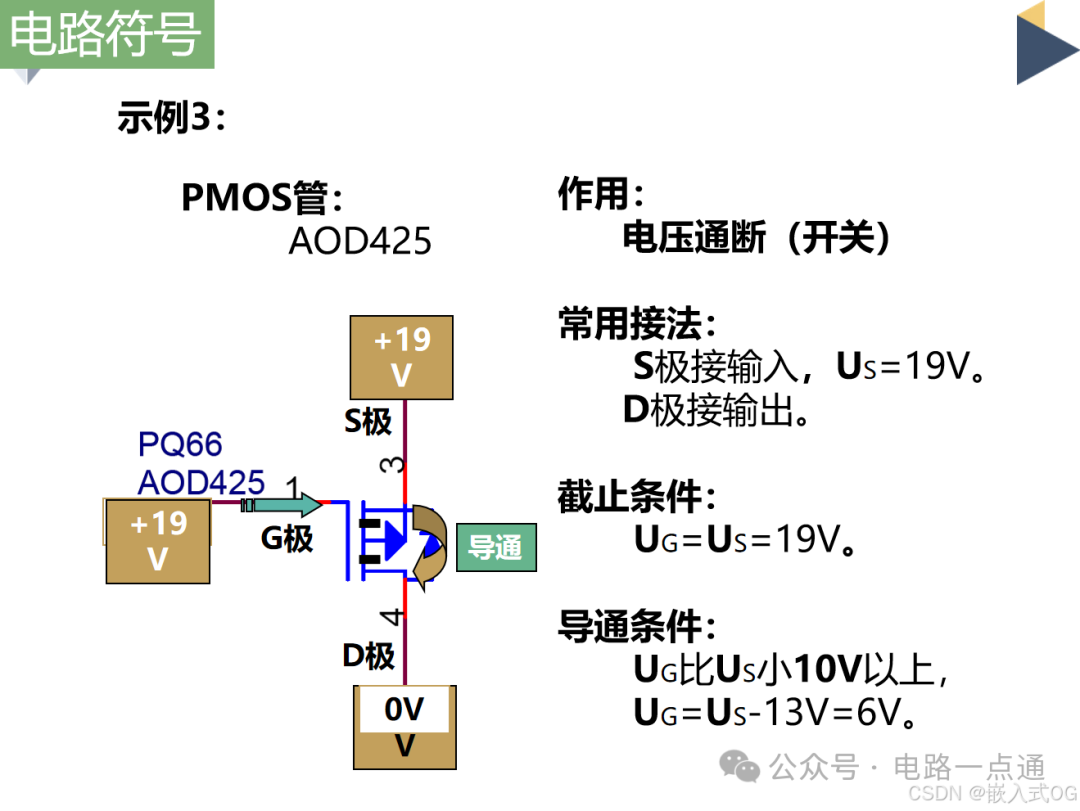

    PMOS作用:电压通断(开关)
    常用接法: S极接输入,Us=19v。 D极接输出。
    截止条件:UG=US=0V。
    导通条件: UG比US小10V以上,UG=Us-13v=6V。
  • (不太严谨的记法:PMOS管G极低电平导通,和输出端D极比较)
    推荐文章《硬件-经典开机电路》
    在这里插入图片描述

4.工作中最便宜最好用的贴片三极管-2N7002

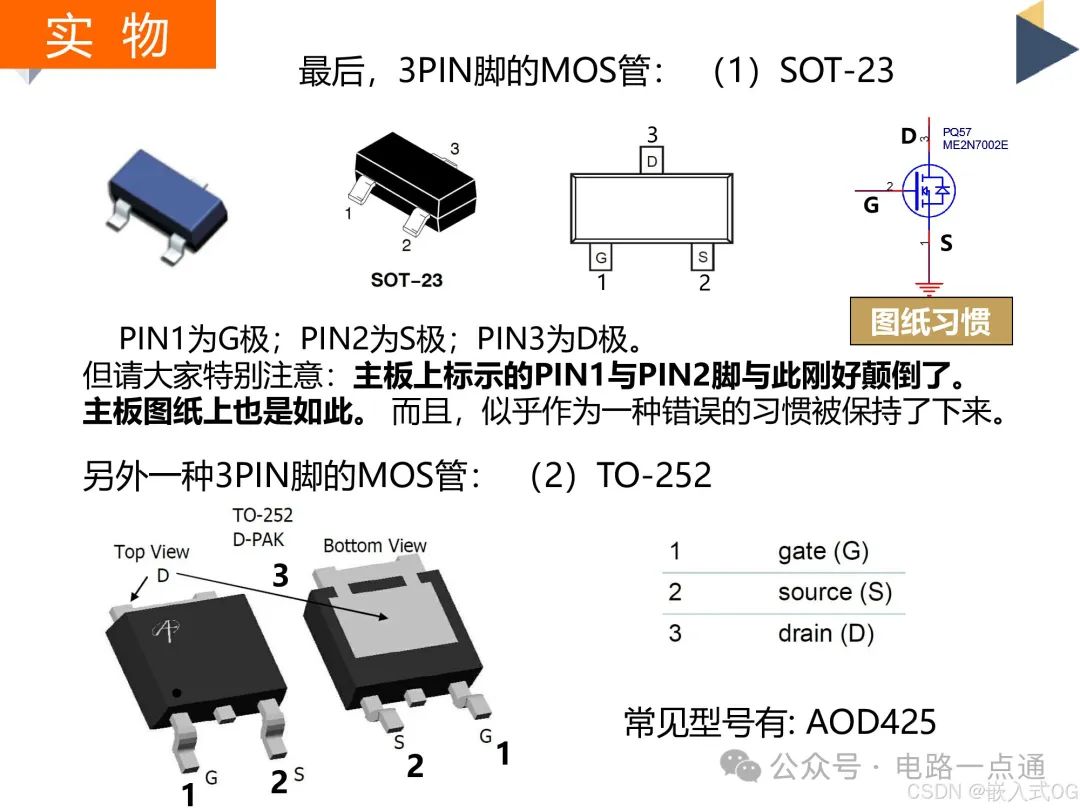

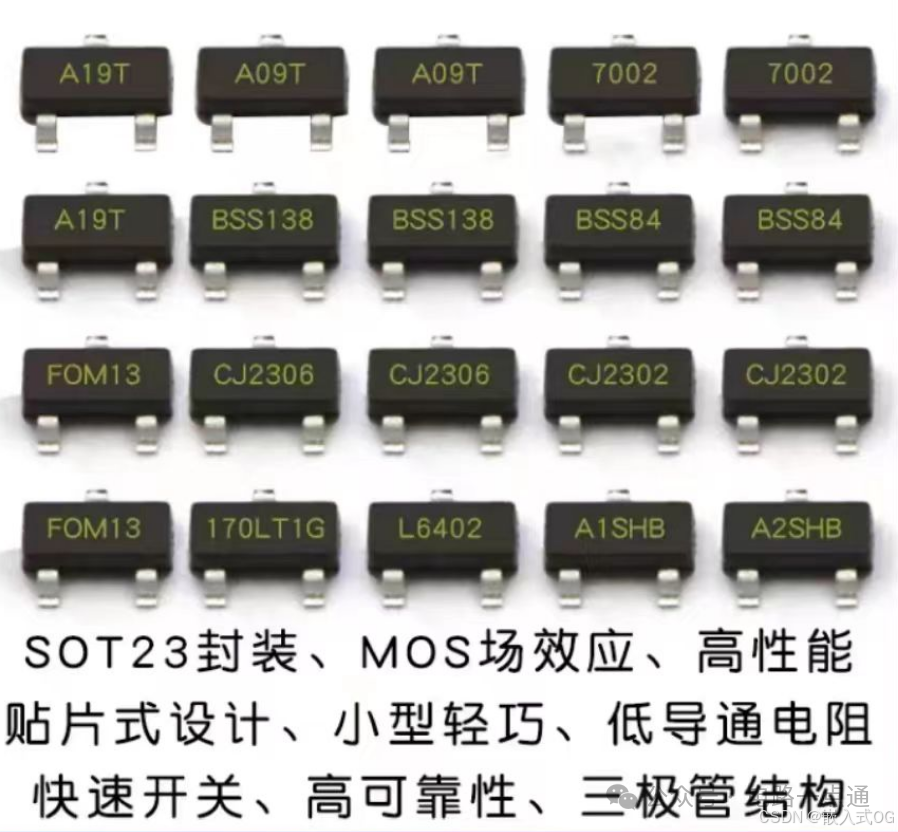

常见的3PIN脚MOS管(SOT-23)在这里插入图片描述

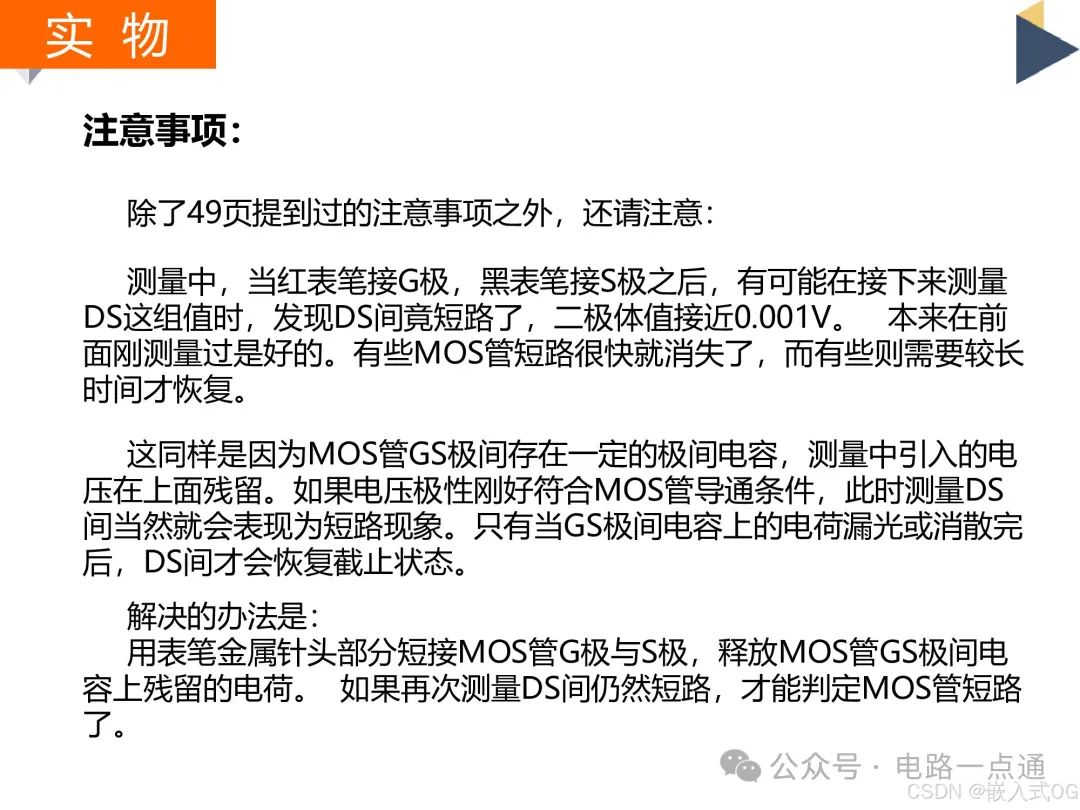

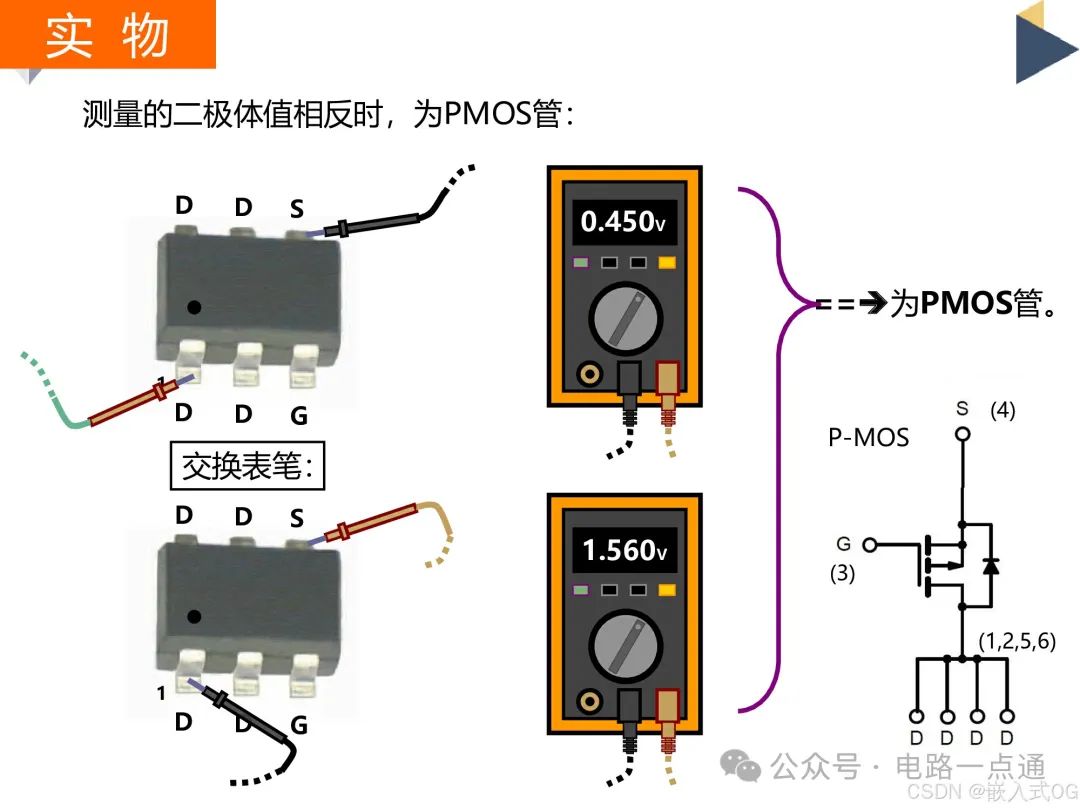

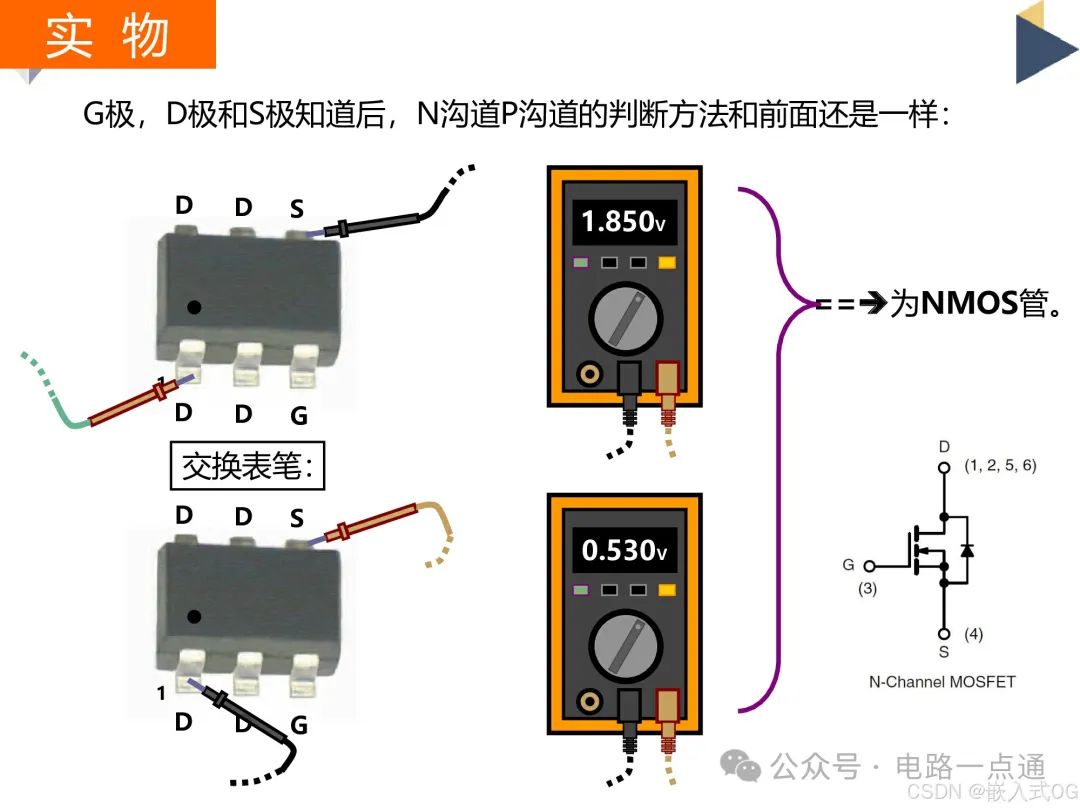

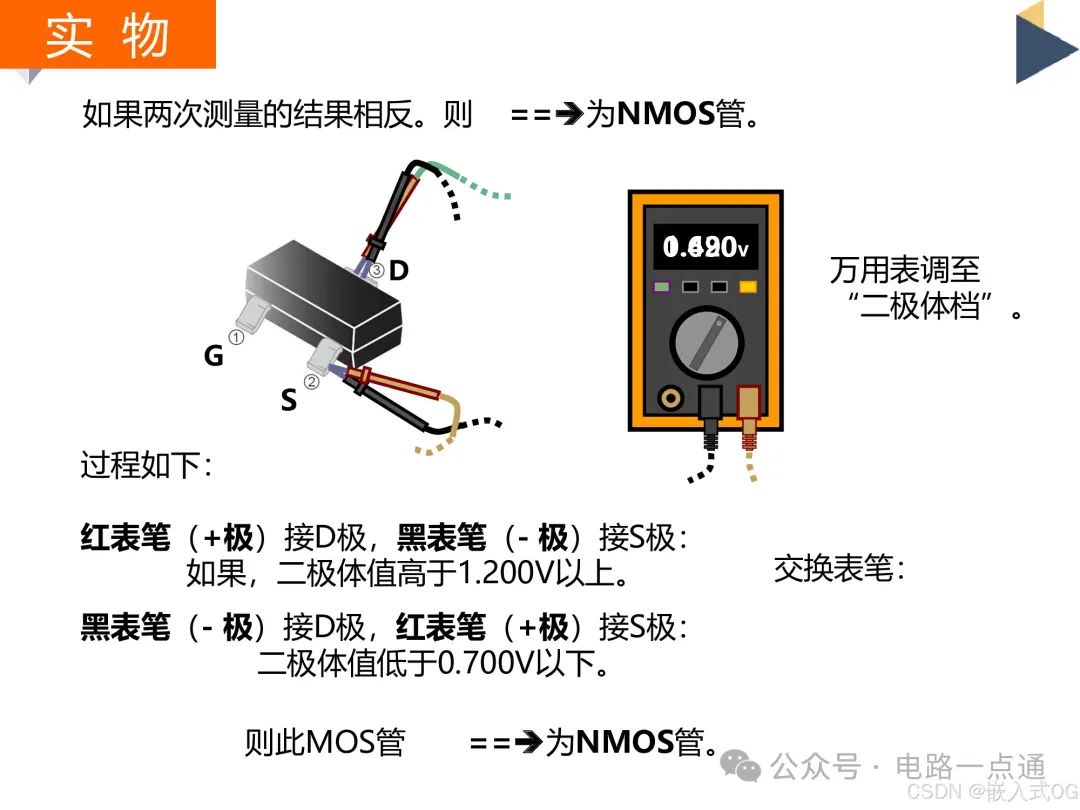

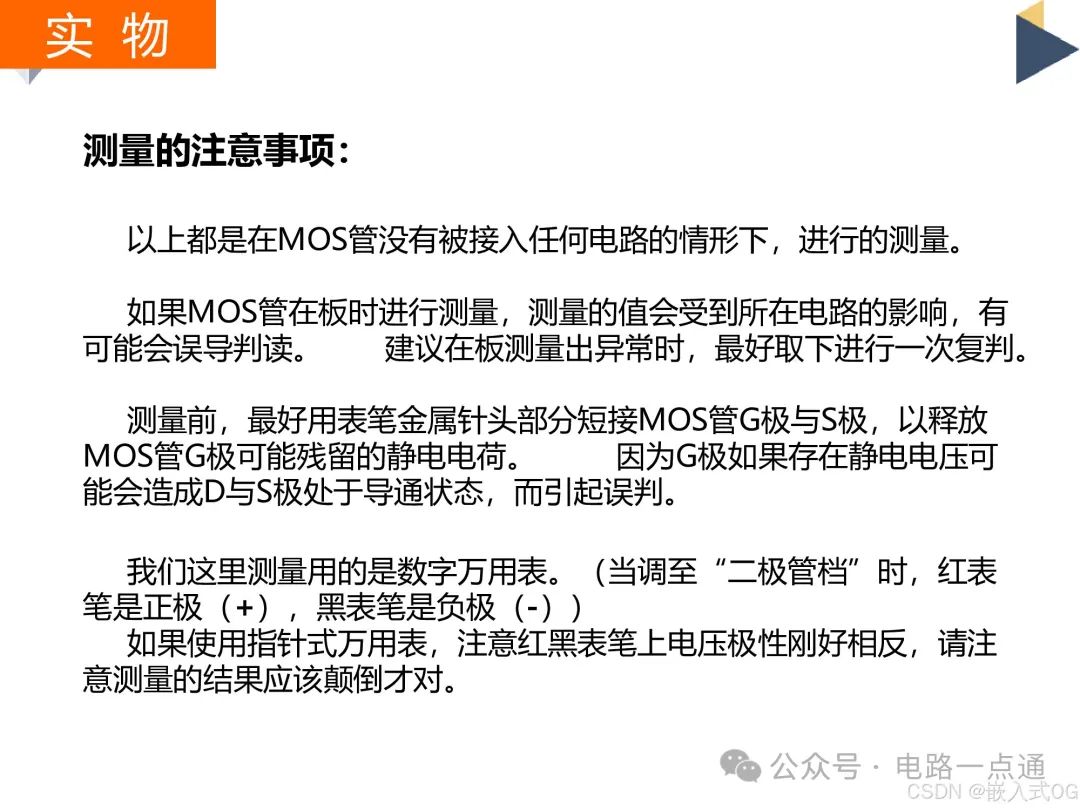

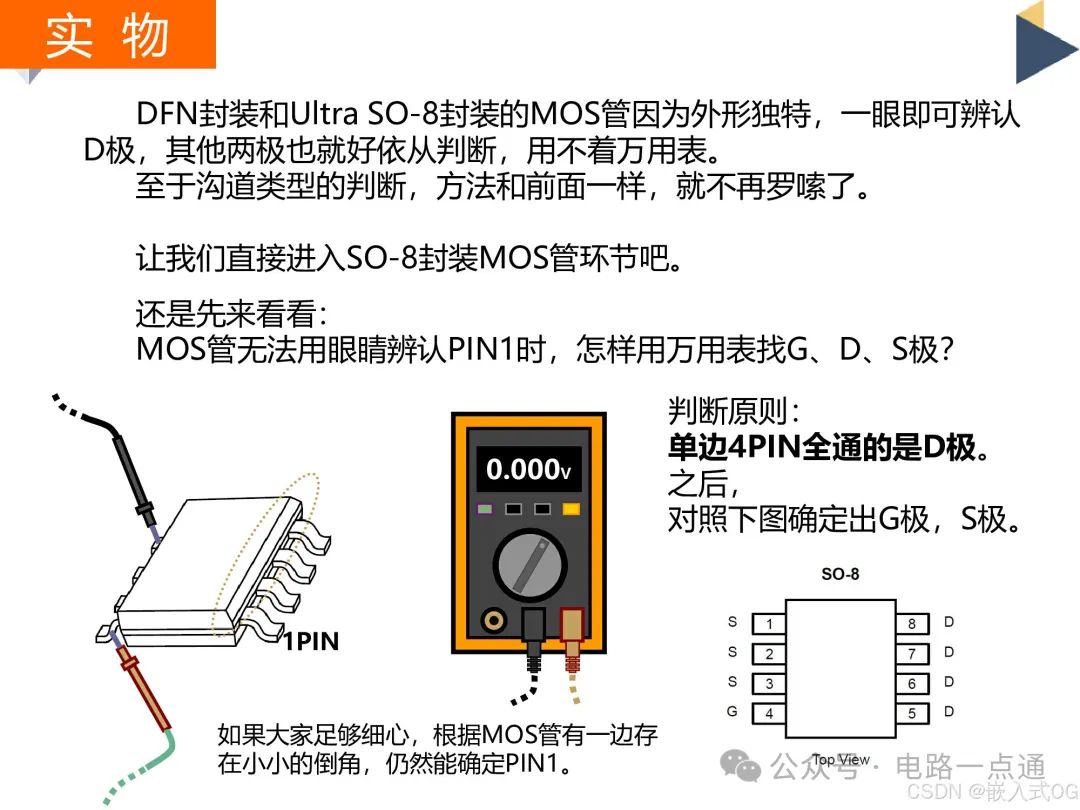

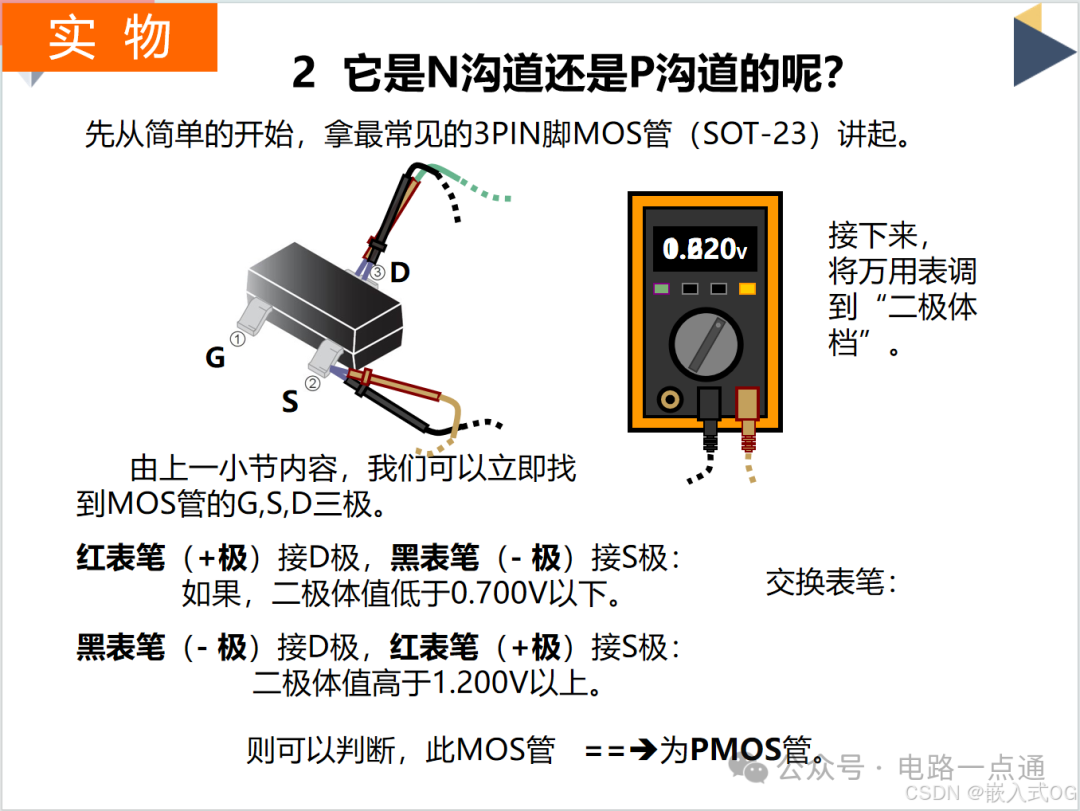

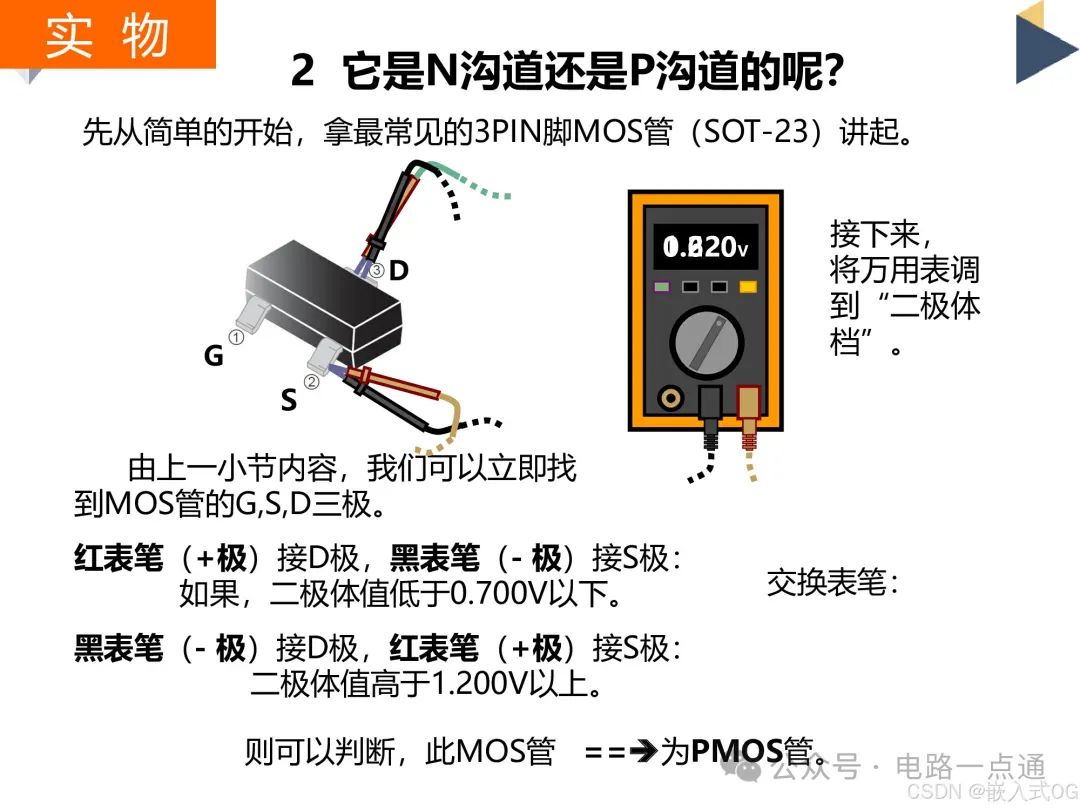

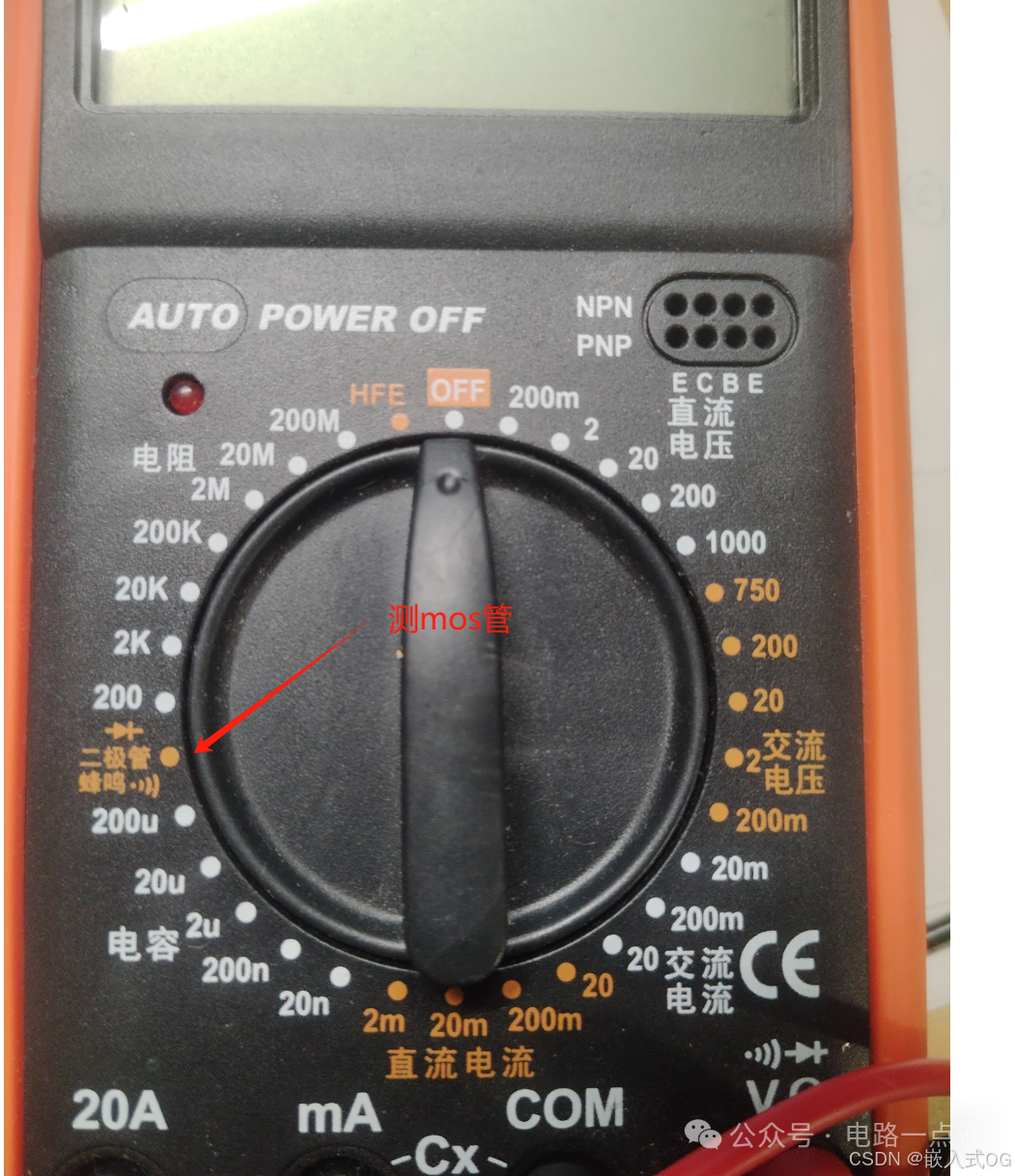

5.用万用表快速检测mos管

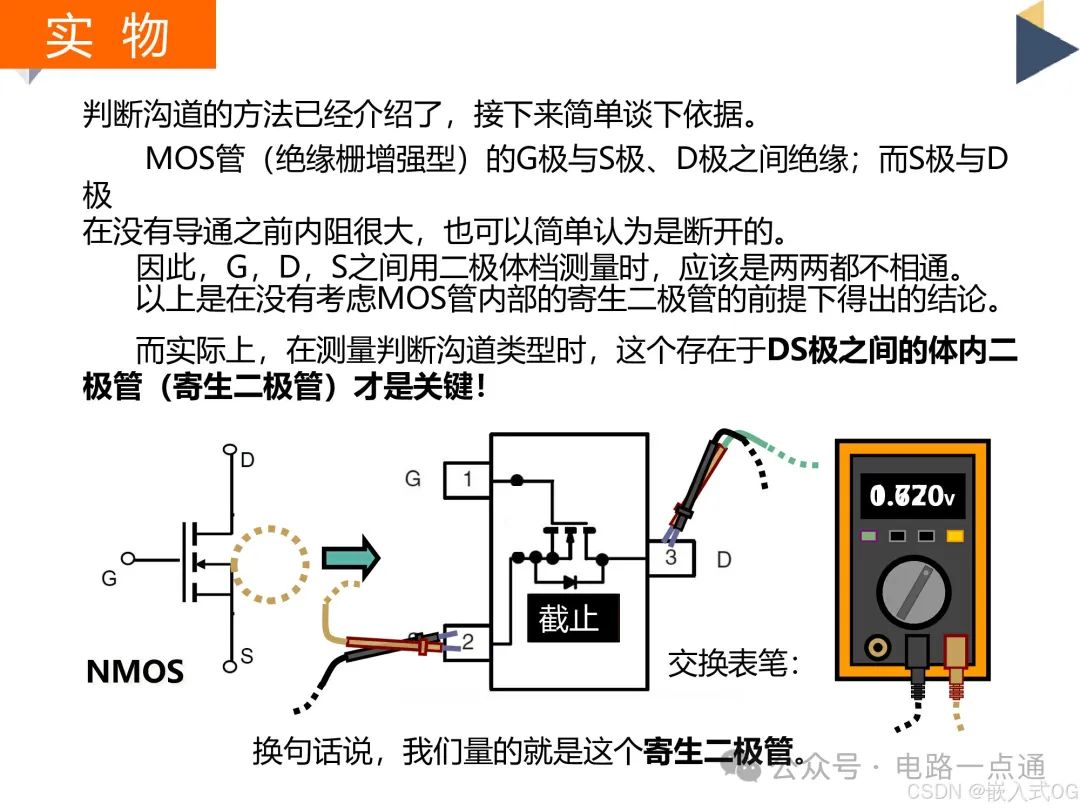

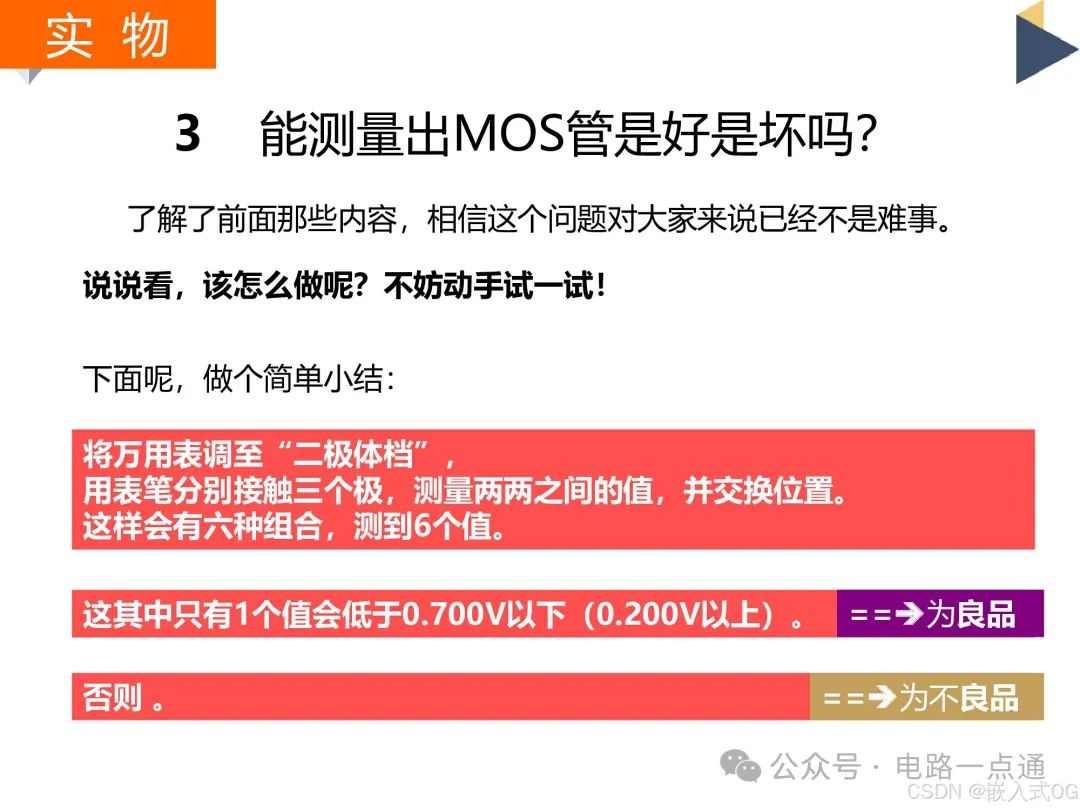

万用表二极管(蜂鸣器)档
在这里插入图片描述
在这里插入图片描述

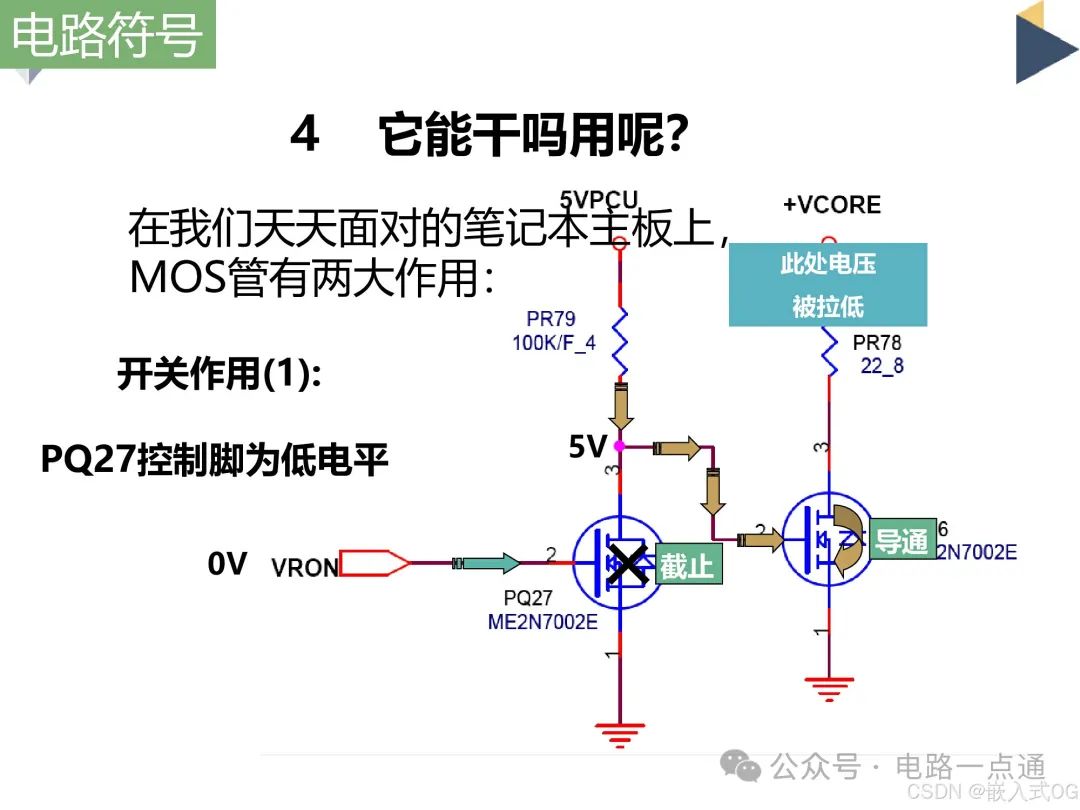

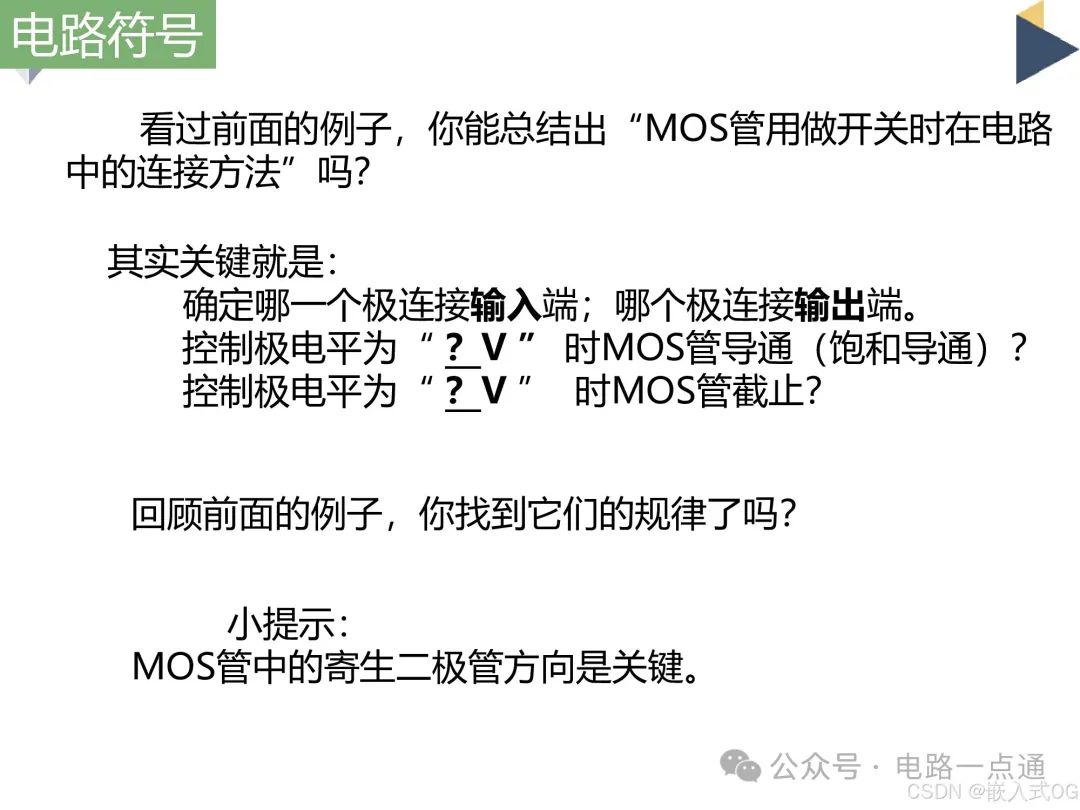

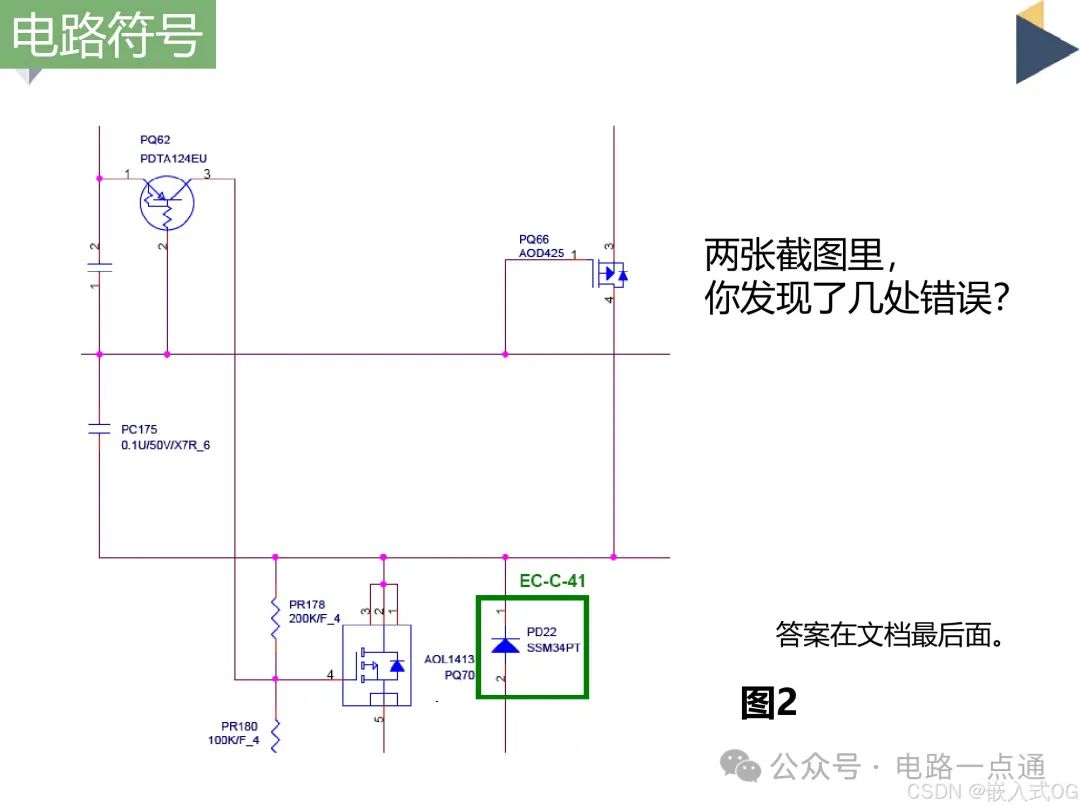

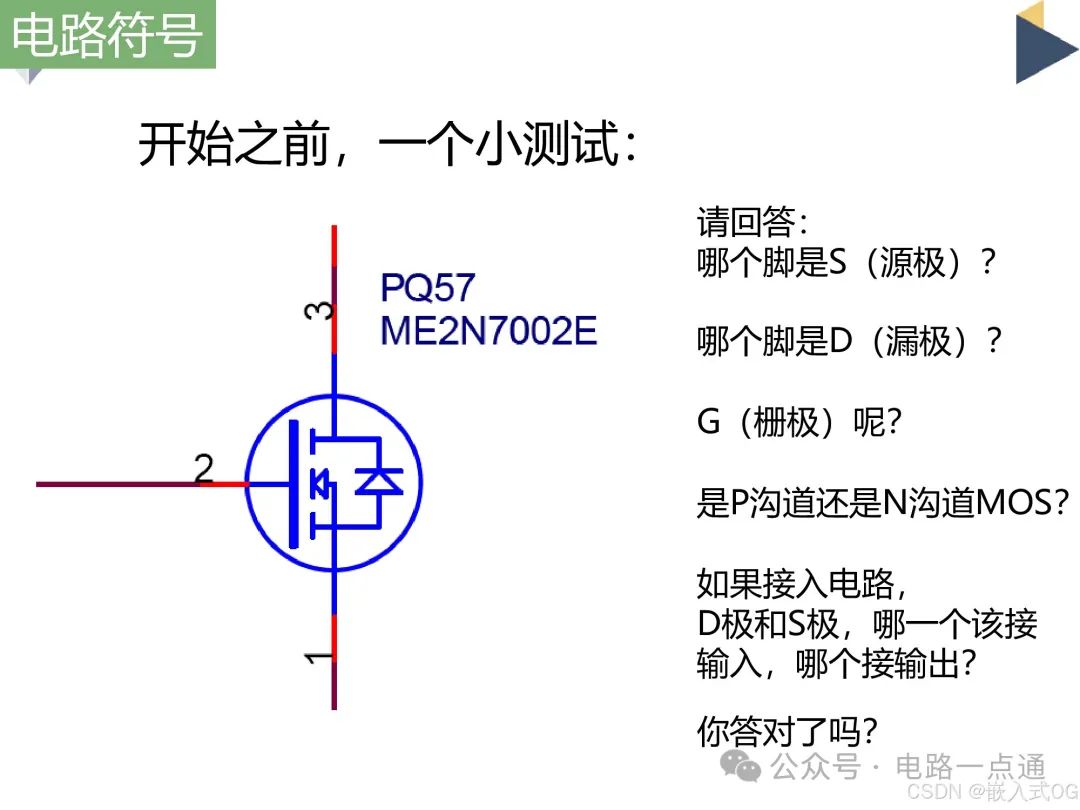

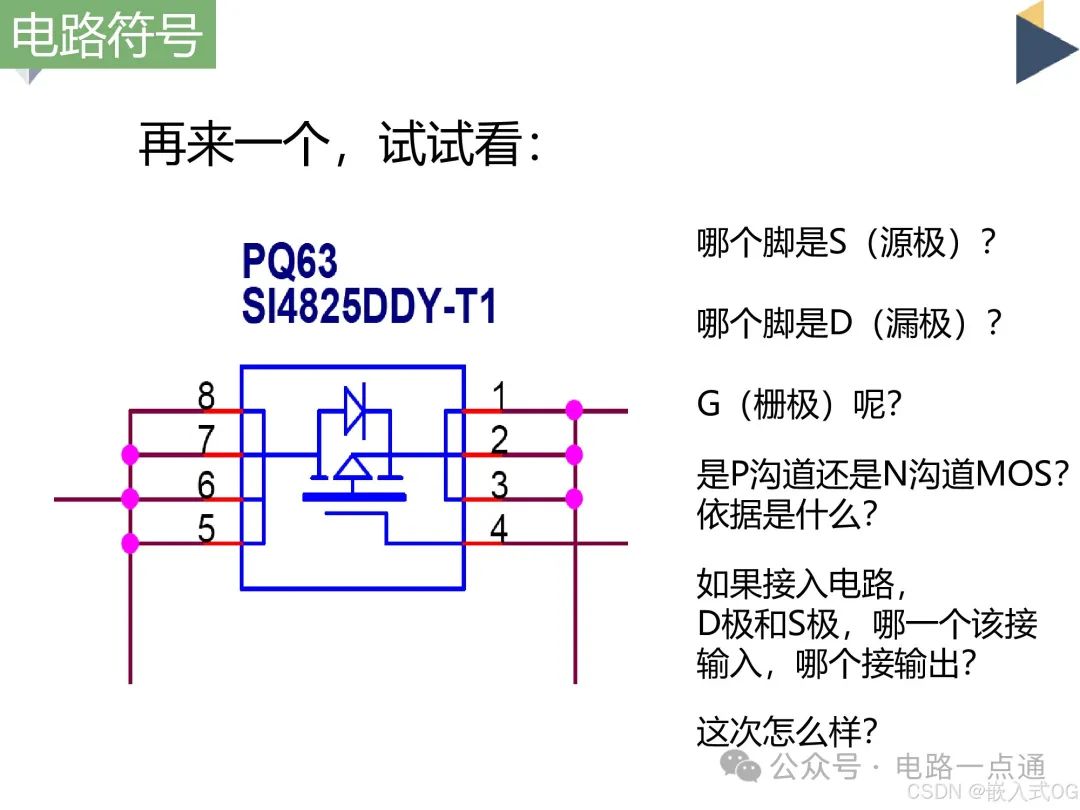

二:带着第二节的问题从三四节找答案

在这里插入图片描述在这里插入图片描述

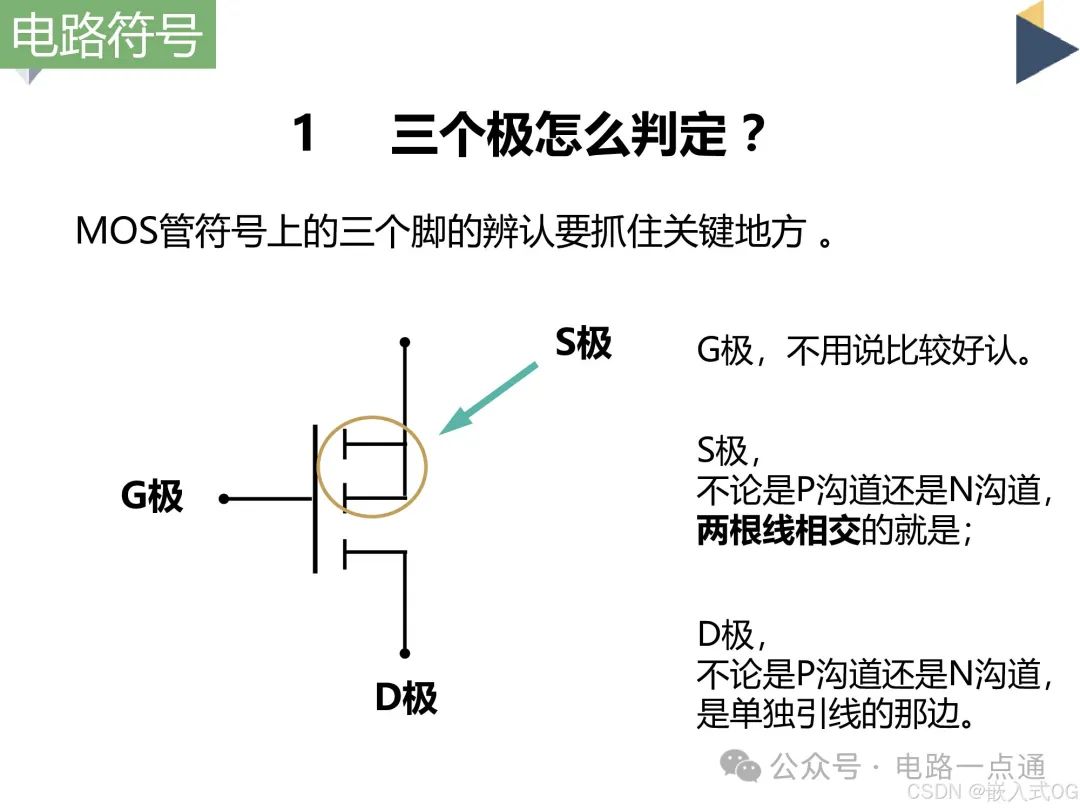

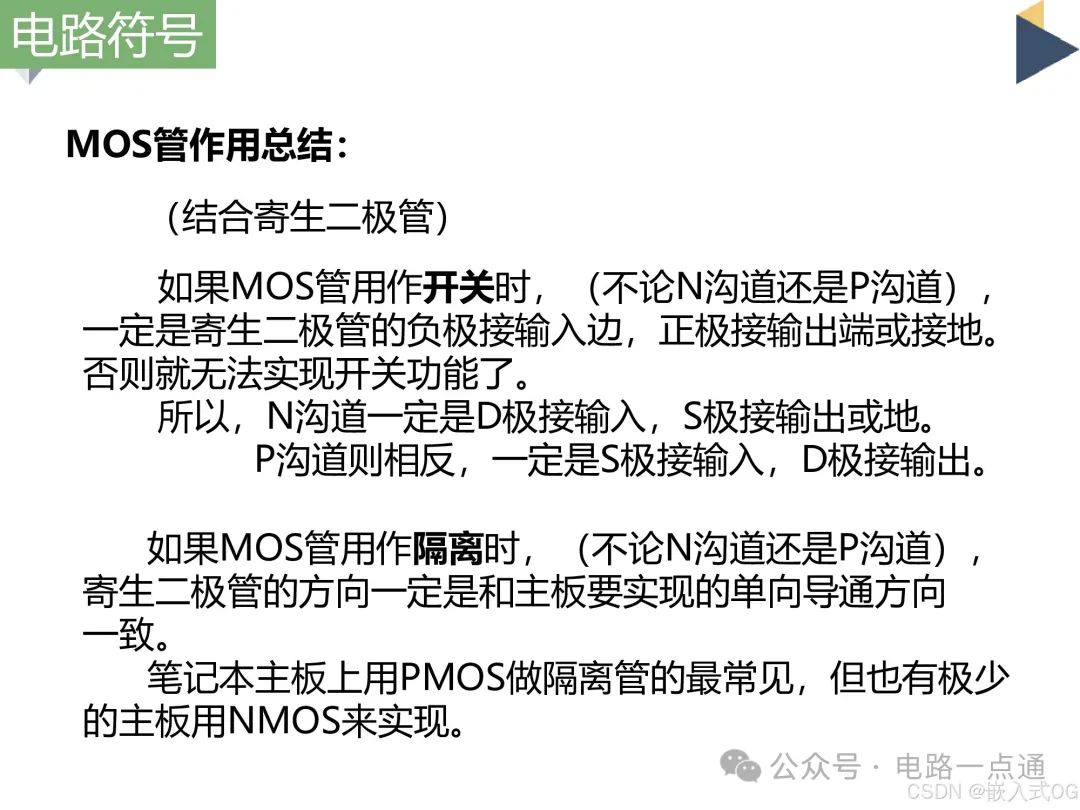

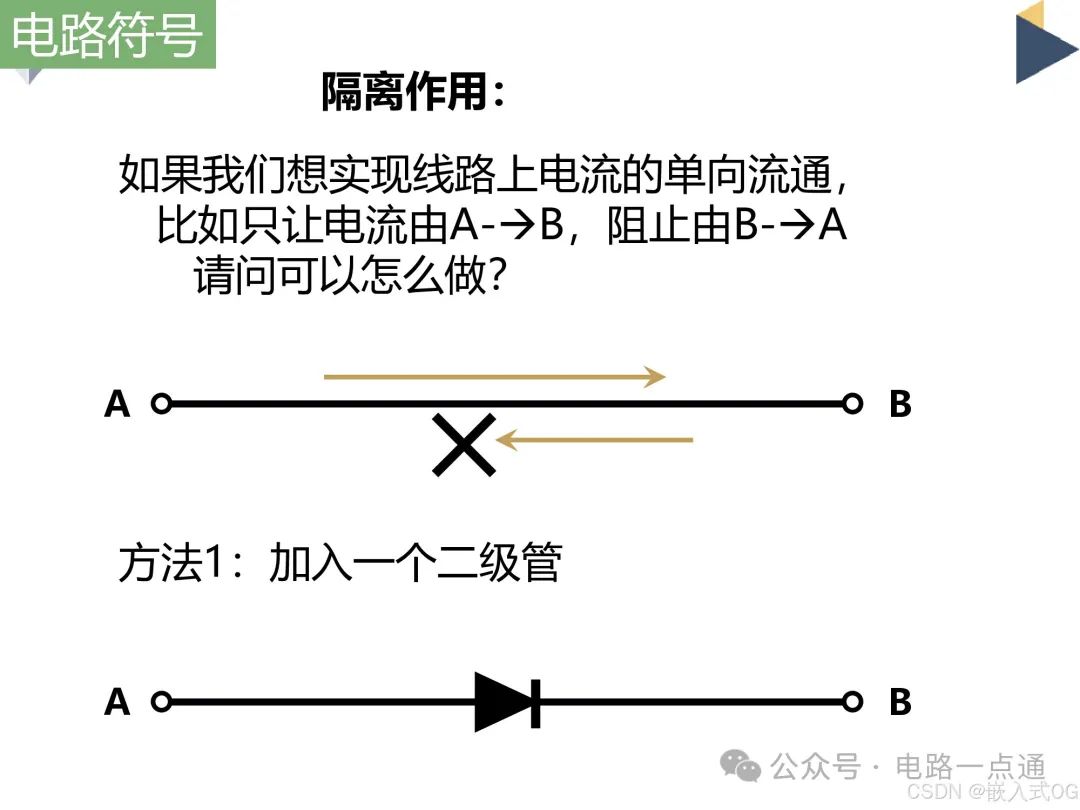

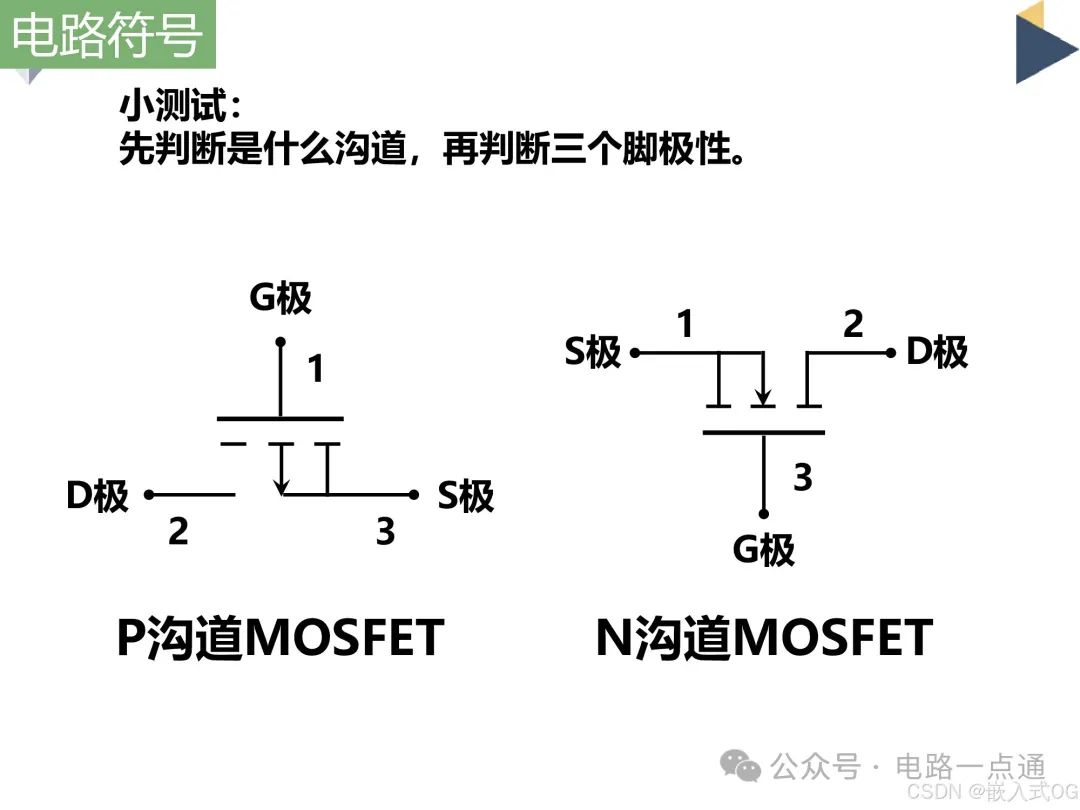

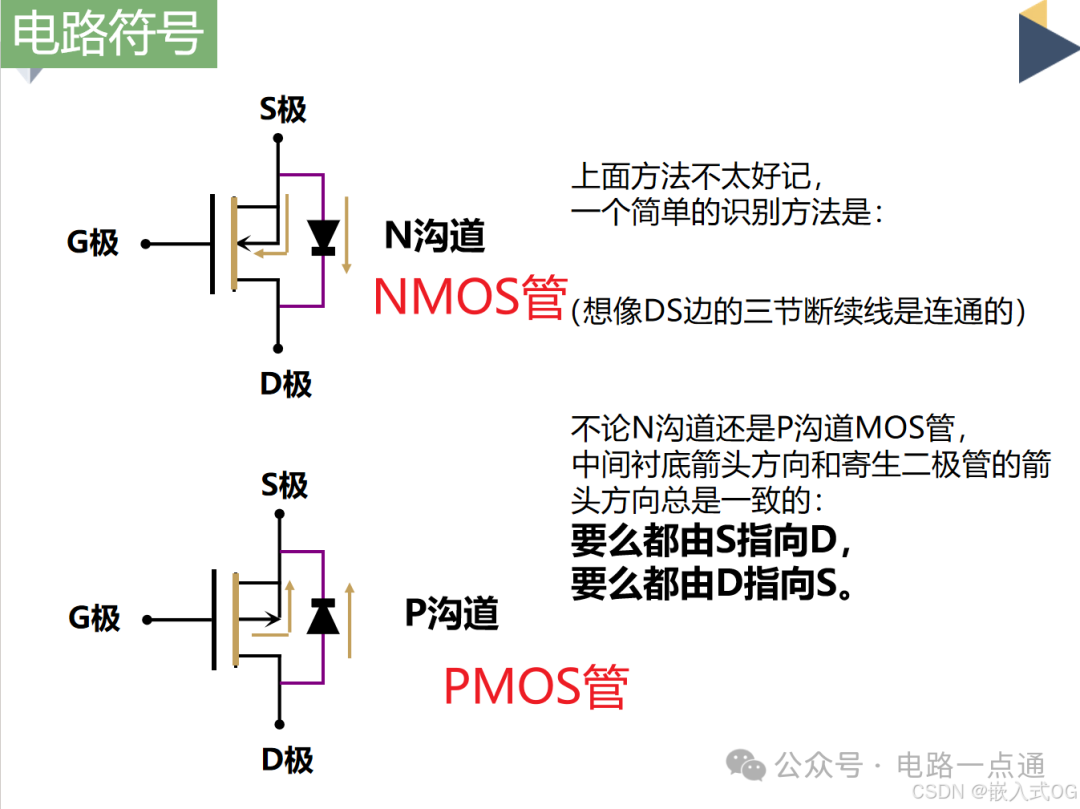

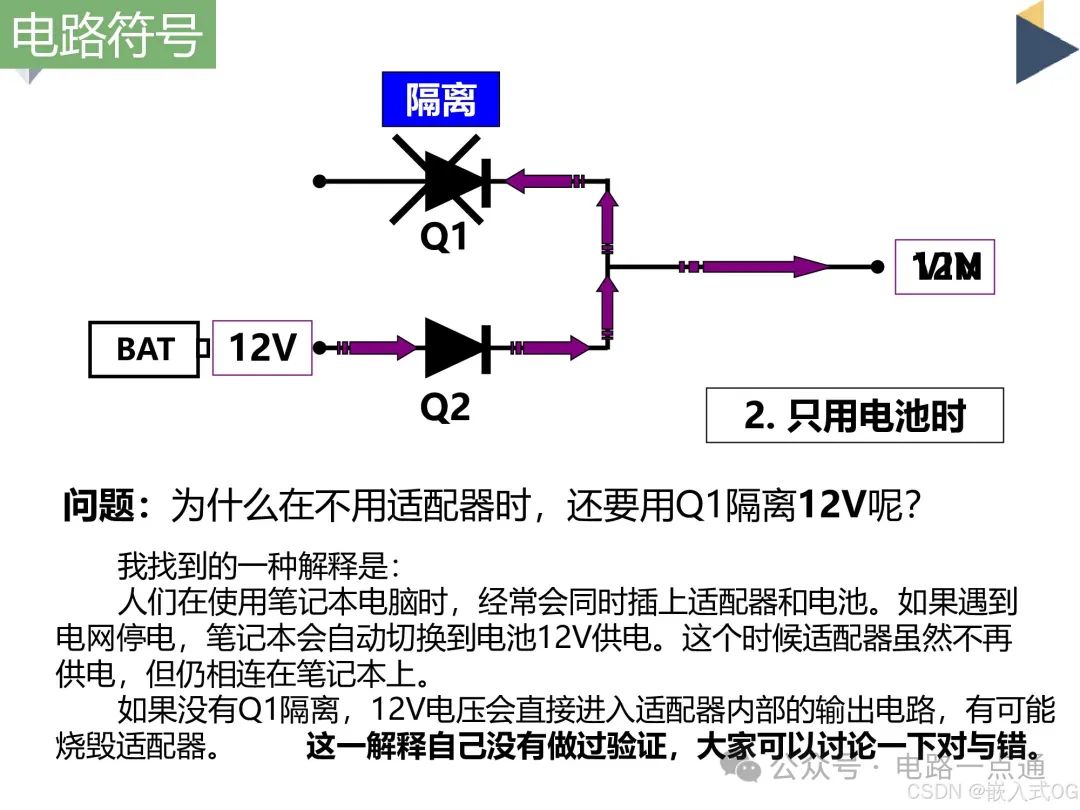

三:电路符号

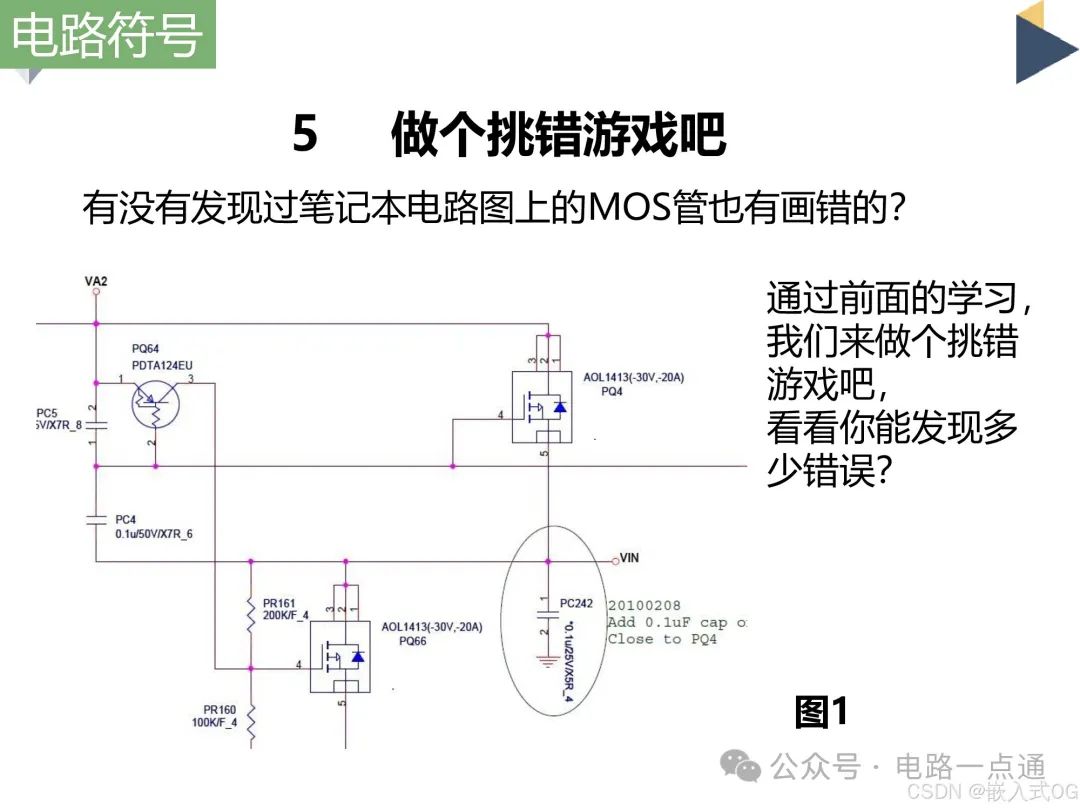

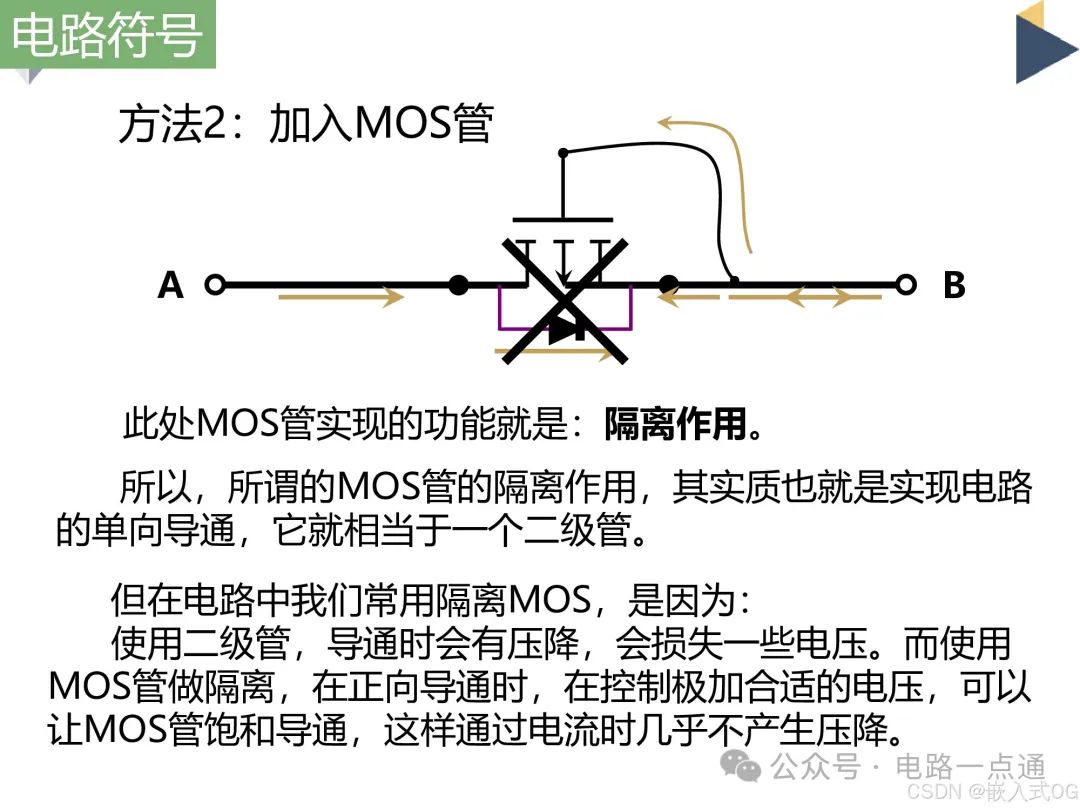

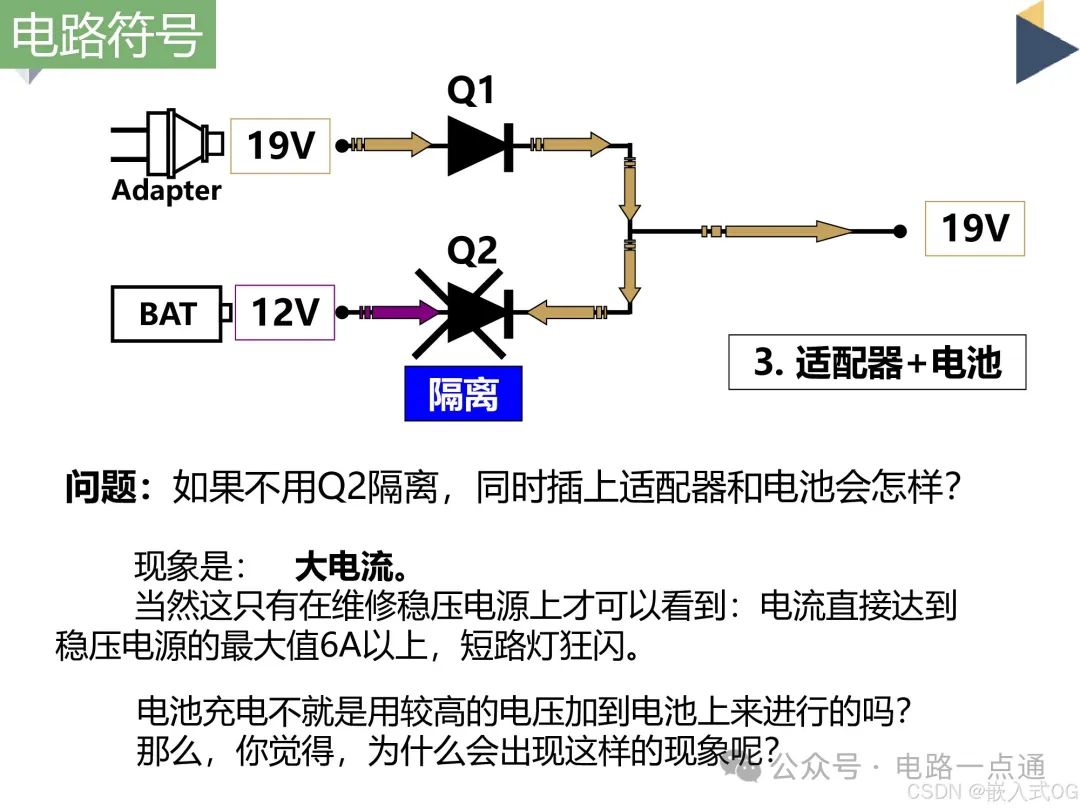

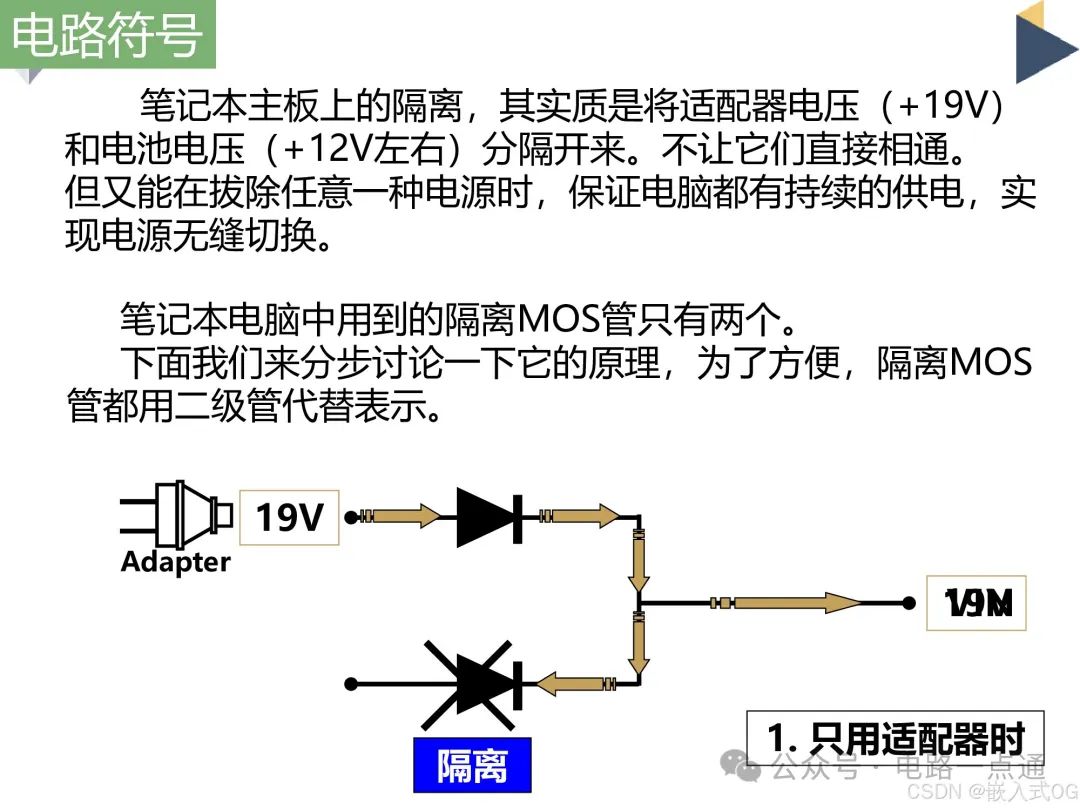

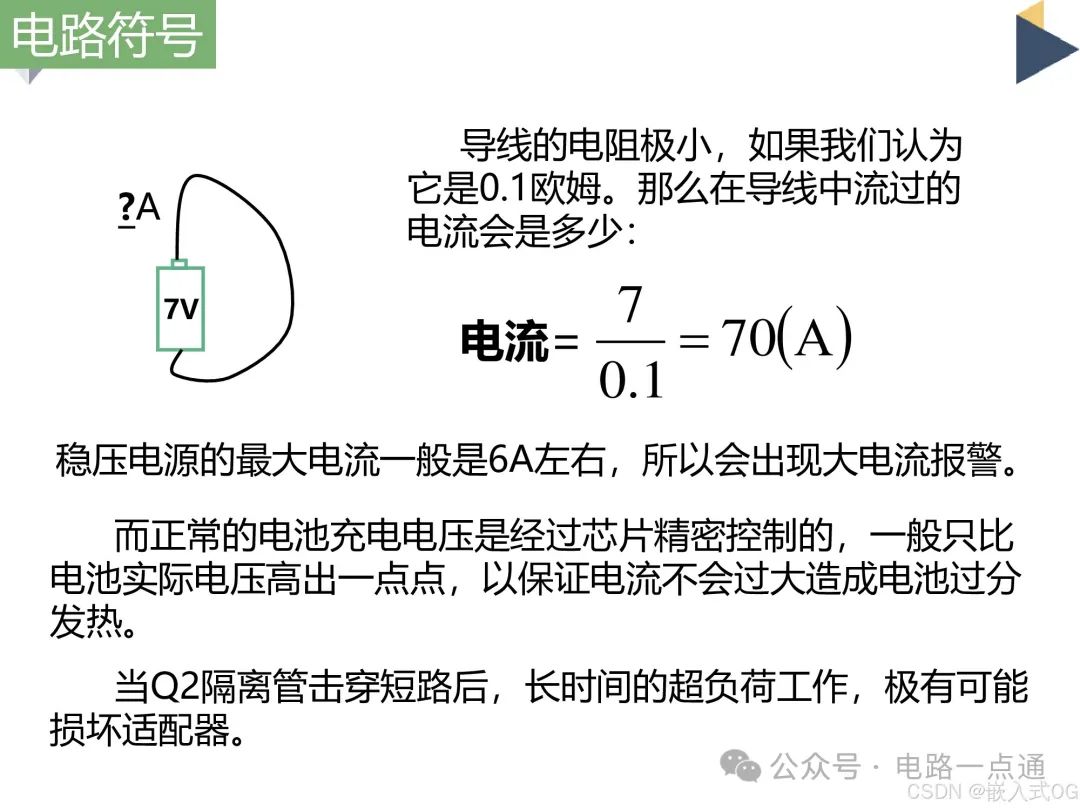

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

在这里插入图片描述在这里插入图片描述在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述在这里插入图片描述
在这里插入图片描述在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述
在这里插入图片描述在这里插入图片描述在这里插入图片描述
在这里插入图片描述在这里插入图片描述

四:实物

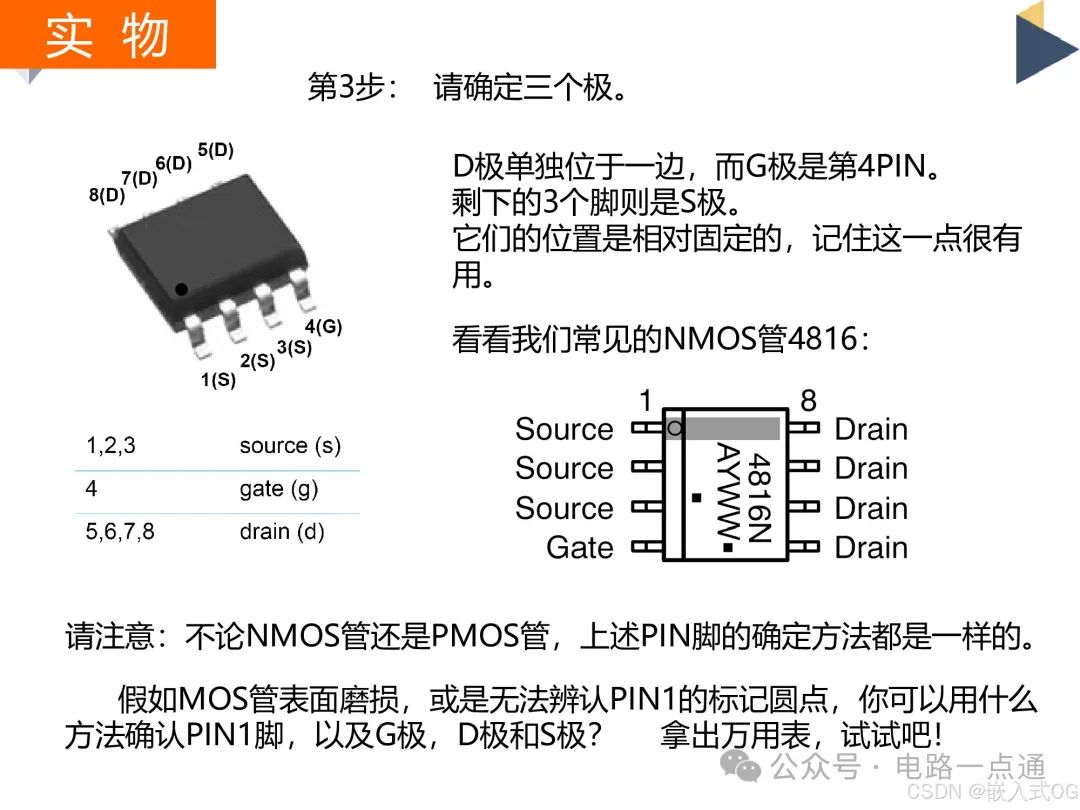

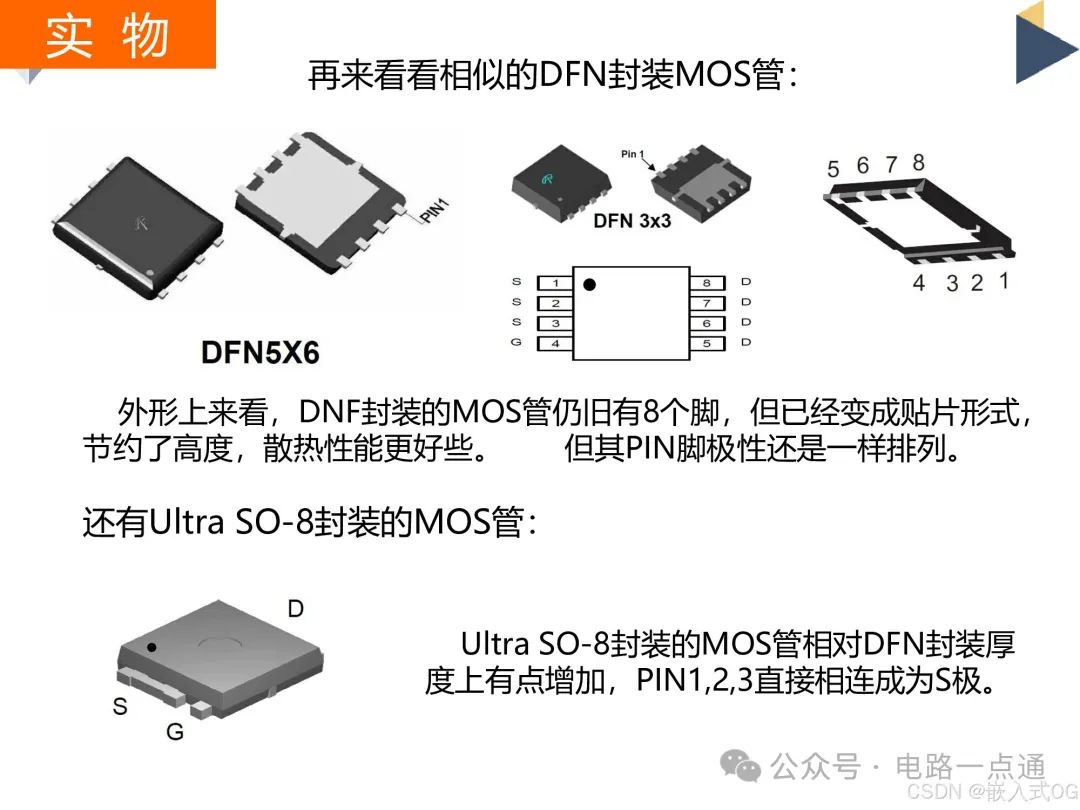

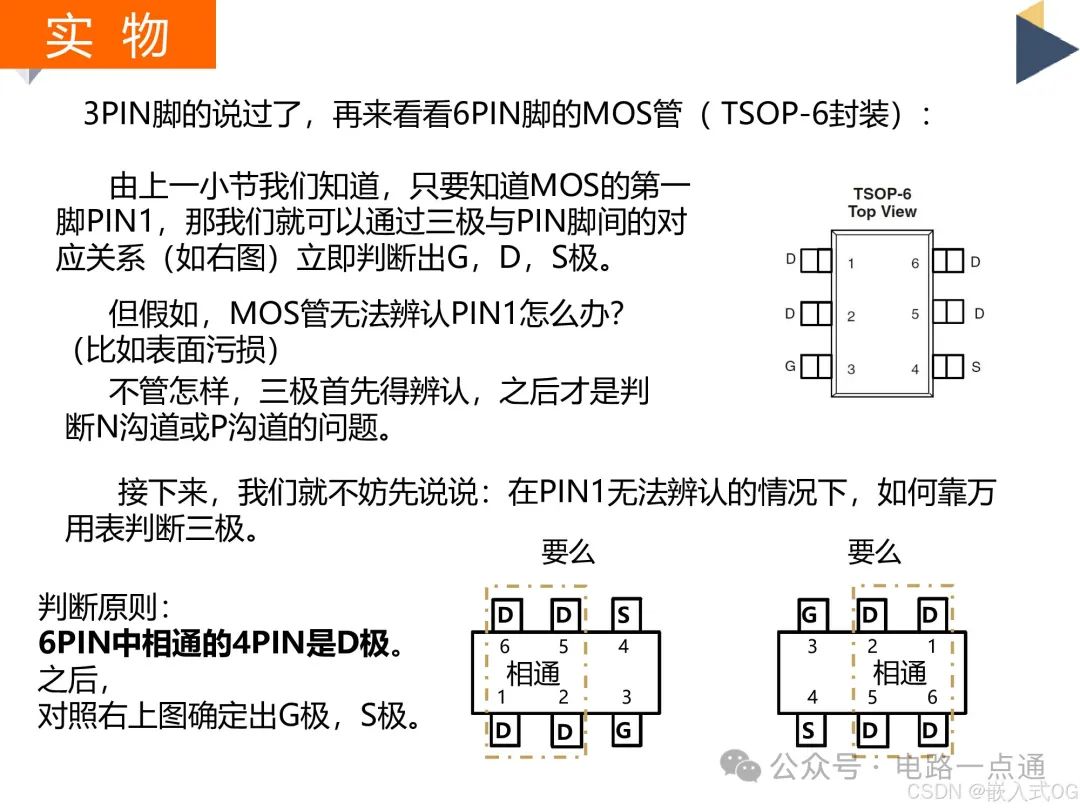

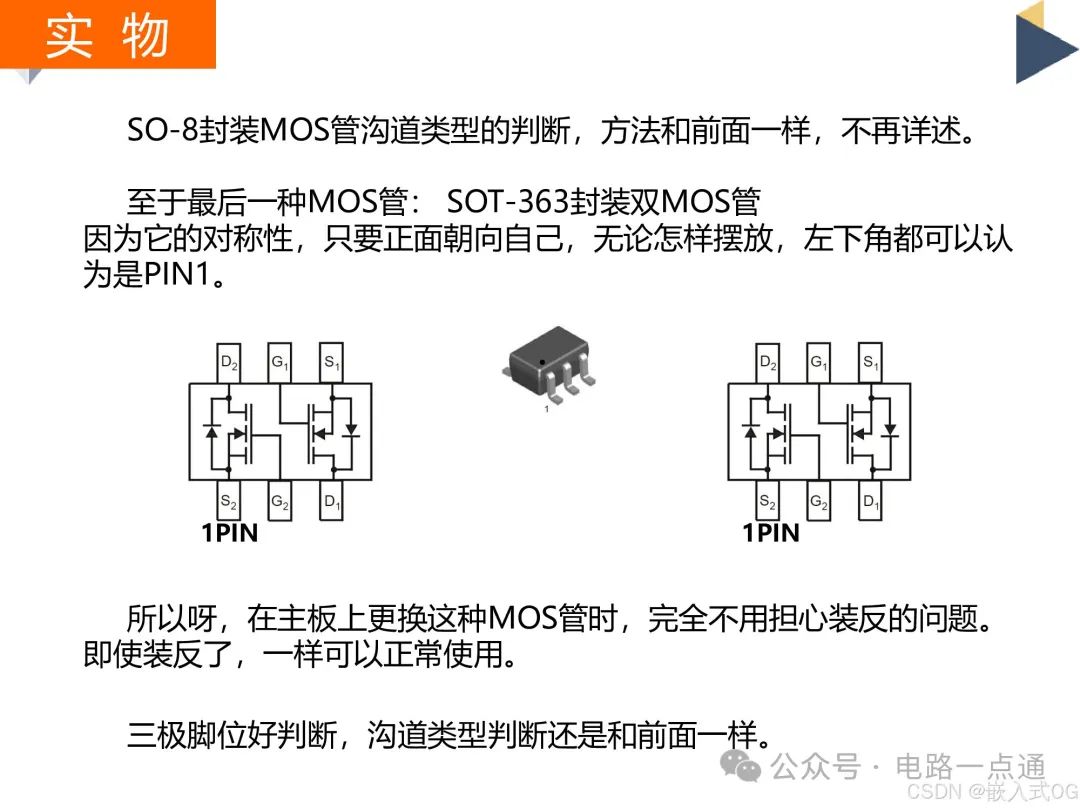

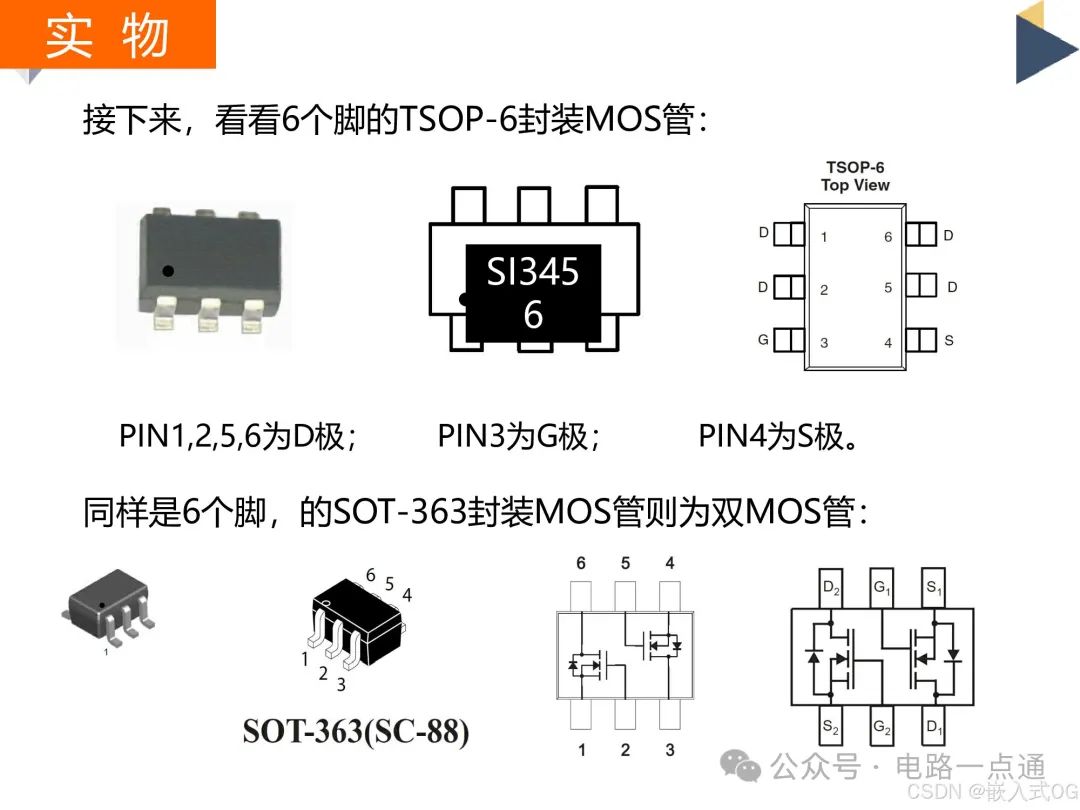

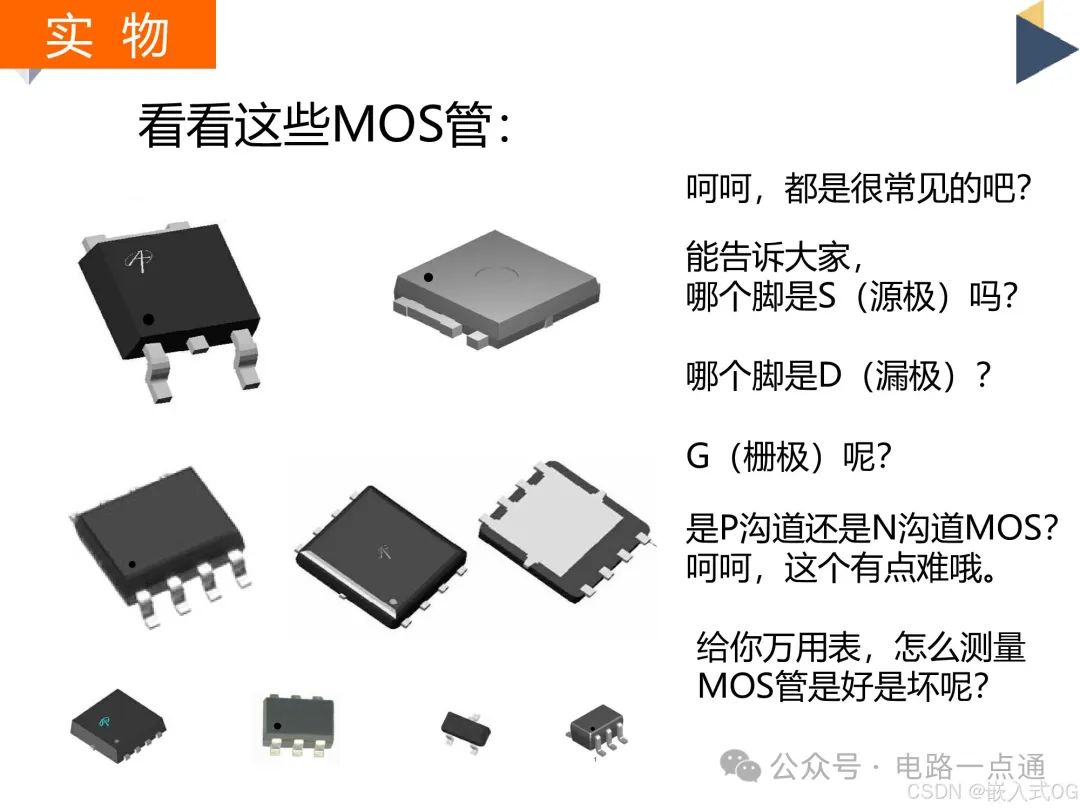

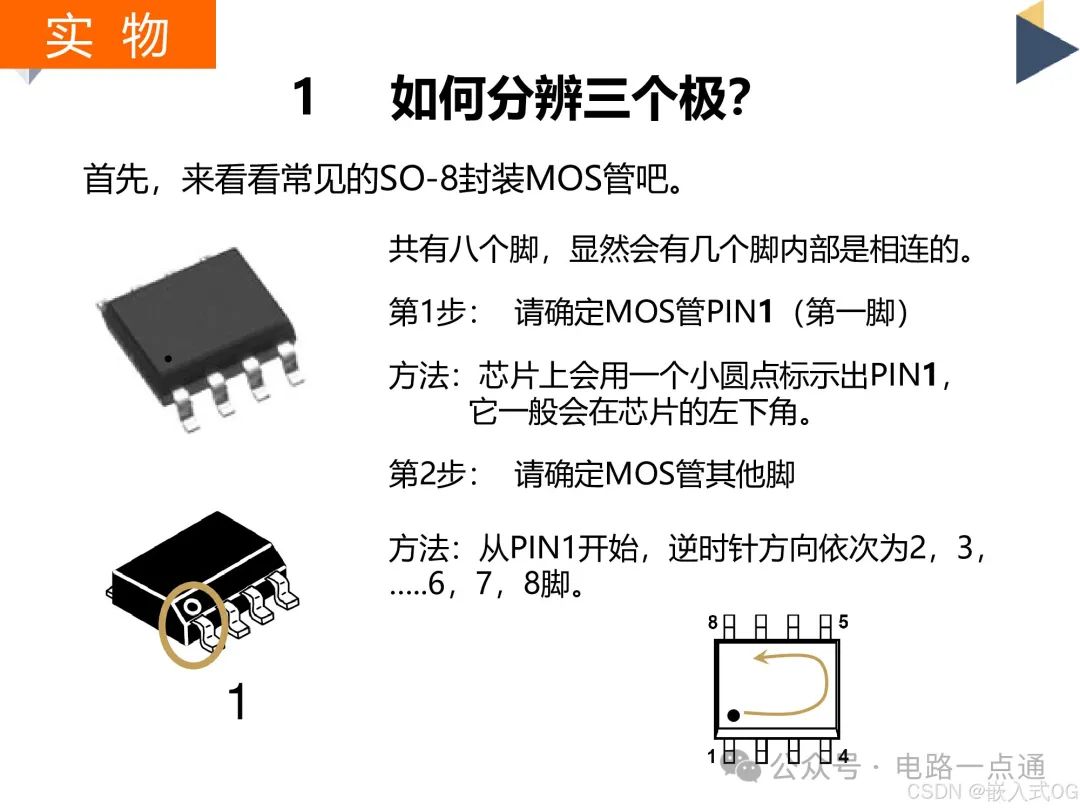

mos管常用有8脚、6脚、3脚。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述
在这里插入图片描述

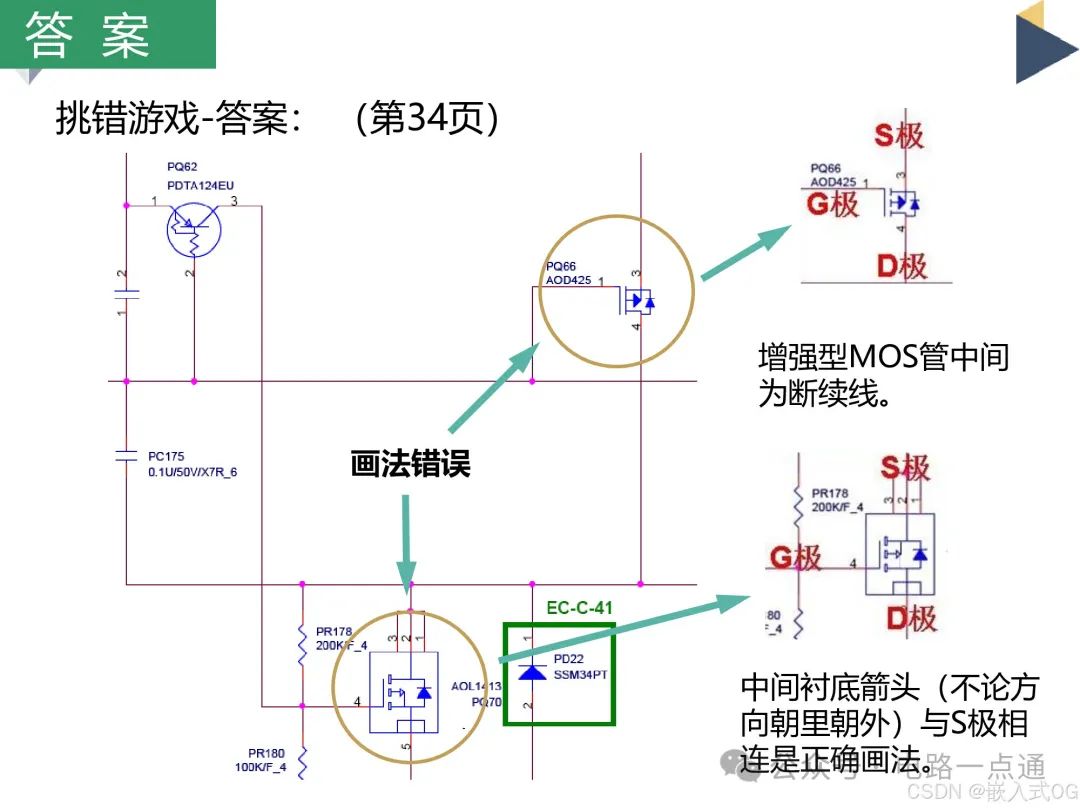

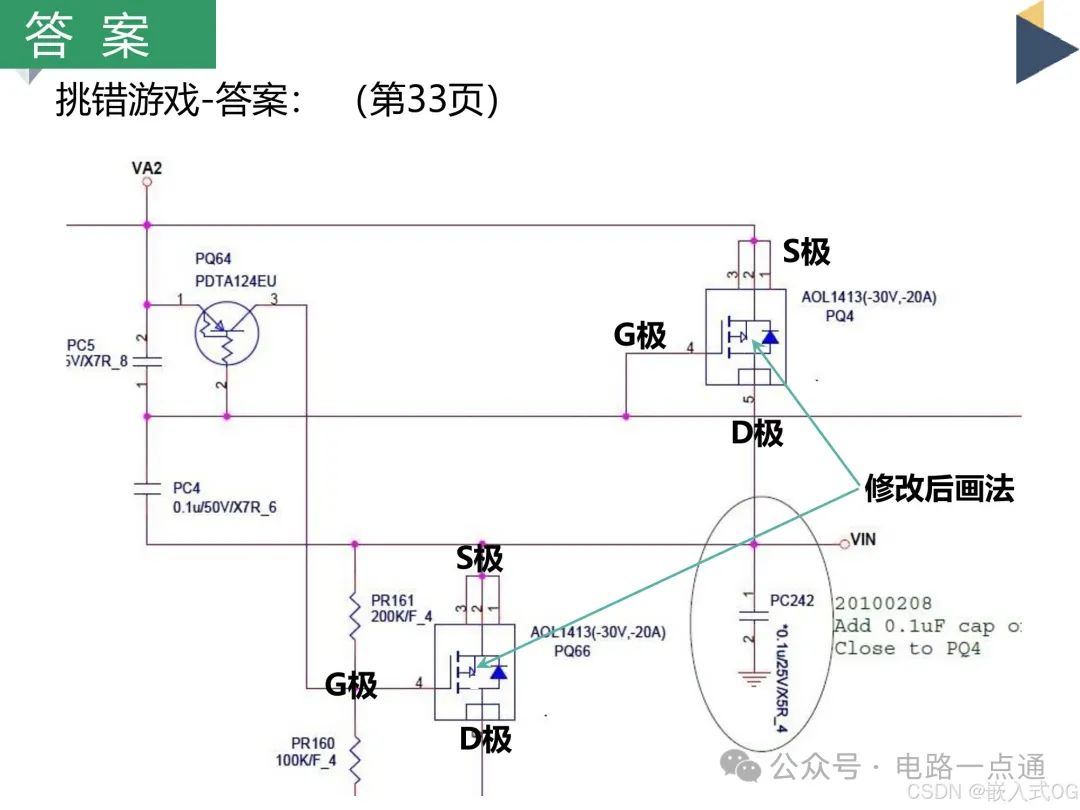

五:答案

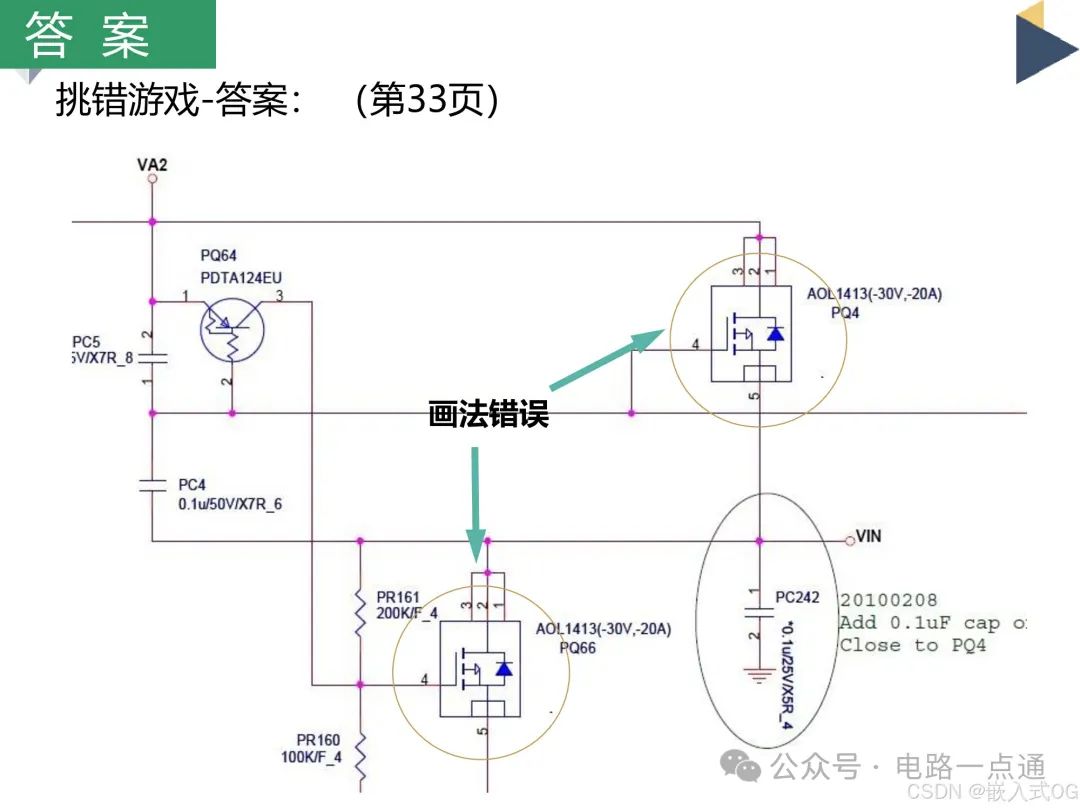

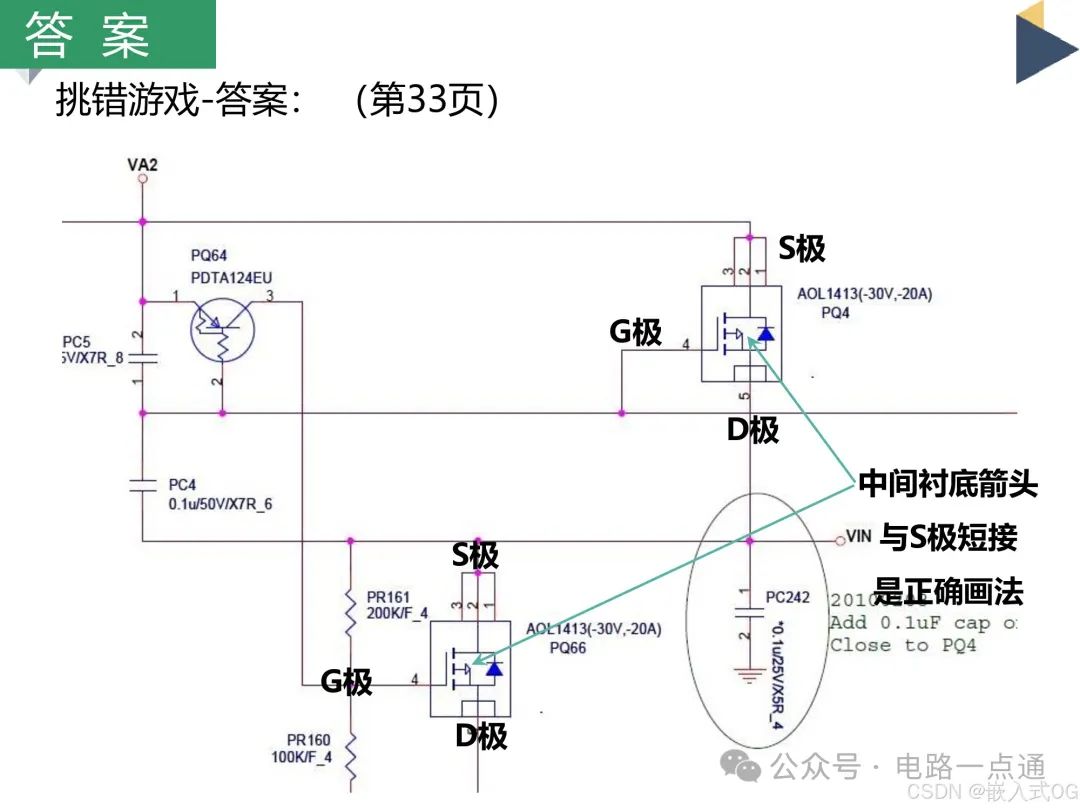

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

以上,完,欢迎评论区补充
