在收到LB2001前，笔者只用过赛元和新定义的51单片机，这是第一次接触赛元的ARM M0芯片。

简介

赛元LB2001触控滑条评估板基于Arm Cortex-M0+内核的工业级、带触控功能的Flash微控制器SC32F10TC8。

开发板主控 MCU 芯片型号为 SC32F10TC8，集成触控模块及 ISP 烧录模块。

（1） 触摸功能：6 个普通触摸按键，1 个滑条触摸模块


  • 触摸滑条功能：手指在滑条上从左至右滑动时，滑条对应的指示灯亮起并且会跟随着手指的移动逐渐亮起，当抬起手指后指示灯熄灭。
  • 触摸按键功能：按下对应TK 按键后，按键对应的指示灯亮起，再次按下按键，指示灯熄灭。

（2） 烧录功能：ISP 烧录/预留 4 线烧录（VDD/DIO/GND/CLK）

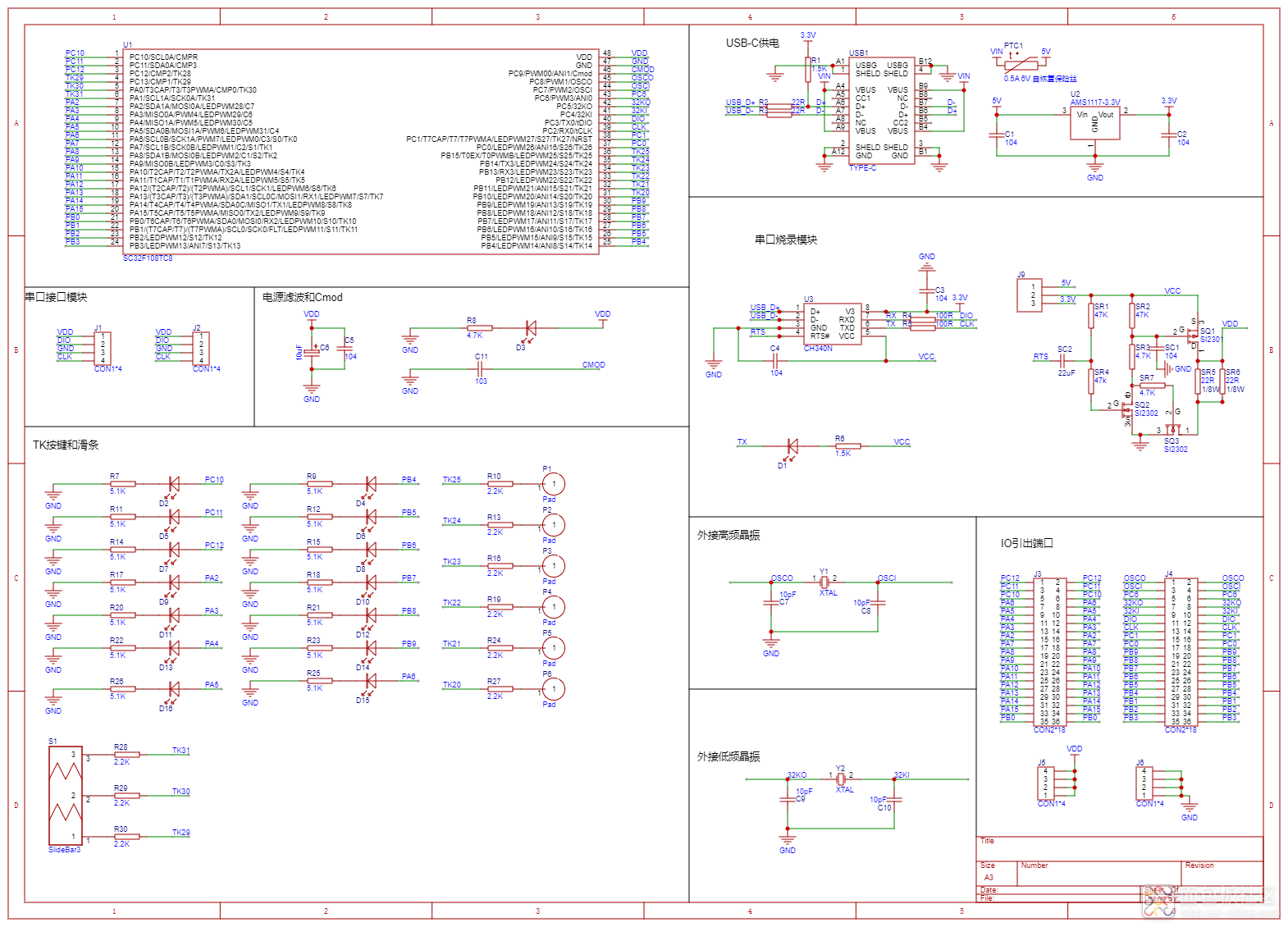

原理图


资源下载

1、主控SC32F10TK8PJR数据手册

SC32F10T_10G_Datasheet v1.0cn


2、易码魔盒EasyCodeCube

易码魔盒是赛元推出的代码自动生成工具（文中后续简称魔盒），目的是简化开发过程，降低用户的开发门槛。

EasyCodeCube类似于ST的STM32CubeIDE，可以完成从代码生成到编码、编译、烧录的全流程工作。

易码魔盒V3.5.0

离线升级资源包(仅适用于V3.5.0版本)

易码魔盒和离线升级资源包都需要安装，这样才能支持SC32F10TC8。


3、KEIL插件SOC_KEIL_Setup

KEIL pack支持，这个工具安装后，KEIL可以支持SC32F10TC8编译，并且使keil支持调用赛元下载工具烧录程序。

SOC_KEIL_MDK_Setup V1.20(LIB0D44)


4、烧录软件 SOC Programming Tool

赛元的单片机需要用专用的烧录软件

SOC Programming Tool Enhance v1.65(LIB0D44)



5、量产开发工具SC LINK PRO或RD LINK PRO

赛元SC LINK和新定义RD LINK通用，使用这两个工具可以烧录调试程序，并且可以配合触控调试软件Touch Key Tool进行触控参数调试。


为了是LINK支持ARM，需要为LINK烧录ARM版固件，ARM固件下载地址：

SC LINK PRO固件（ARM版）

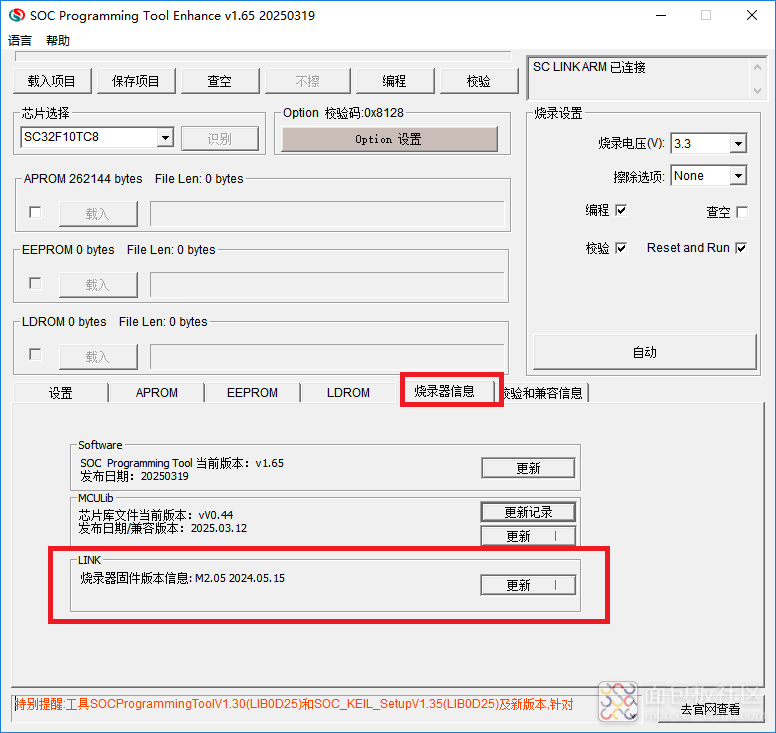

使用SOC Programming Tool升级固件：



6、ISP烧录工具

LB2001支持ISP烧录，并且板载CH340串口工具，所以在没有赛元SC LINK和新定义RD LINK的情况下也可以烧录程序。

赛元ISP_TOOL.rar


7、开发板相关资料

包含开发板开机DEMO例程和电原理图：

赛元LB2001开发板应用资料

包含外设例程：
SC32F1XXX系列BSP资料

简单点灯

易码魔盒新建工程

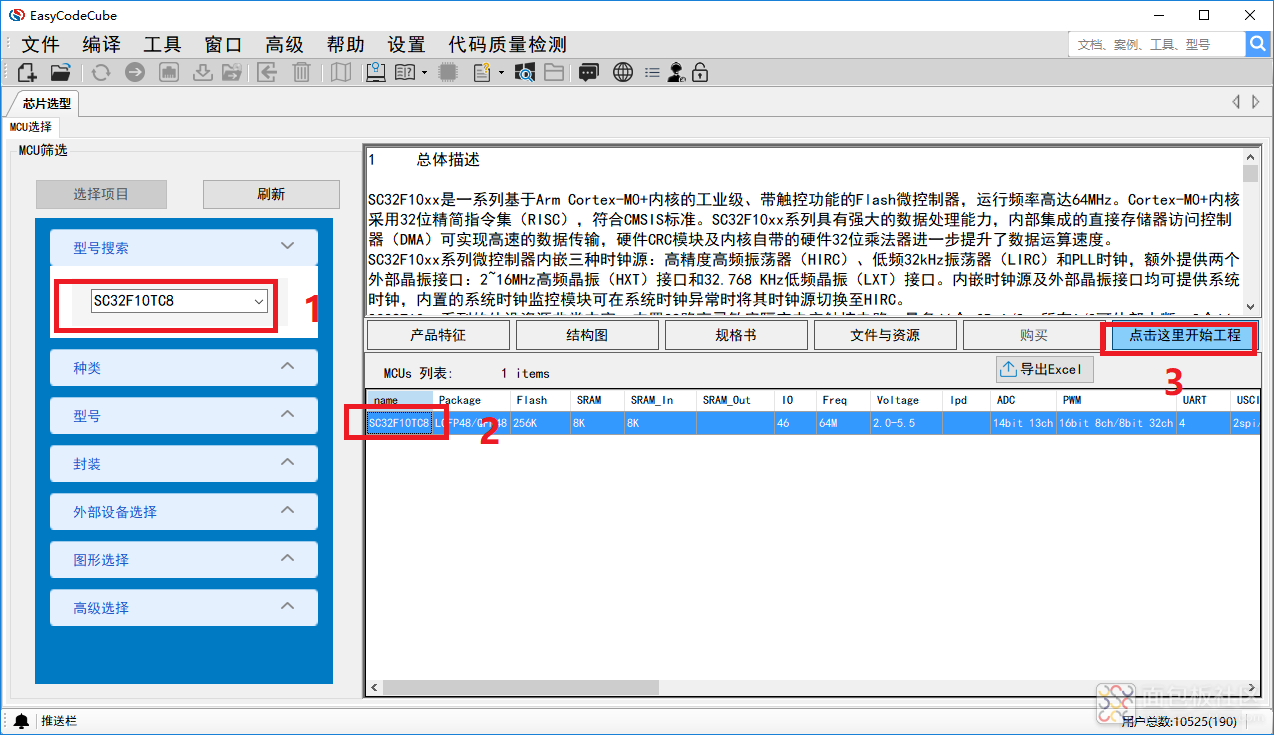

选择芯片型号，开始工程

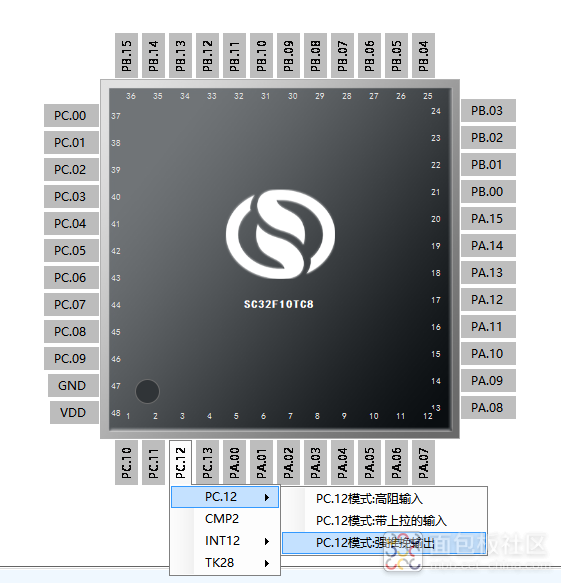

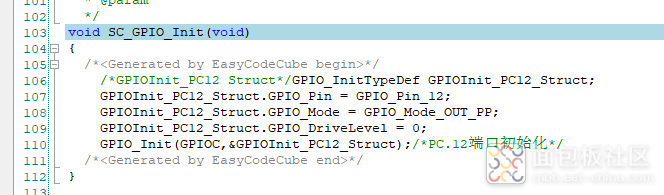

PC12设置为：强推挽输出

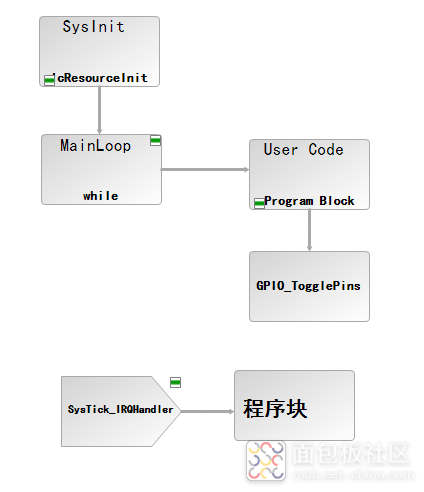

SysTick中断：

<pre>void SysTick_IRQHandler(void)
  • {
  •
  •
  •     SYSTICK_Example_SYSTICKHandler();
  •
  •
  • }</pre>
    • 复制代码

    Delay函数

    <pre>volatile uint32_t TimingDelay;
  • void Delay(uint32_t nTime)
  • {
  •
  •     TimingDelay = nTime;
  •     while(TimingDelay != 0);
  •
  •
  • }
  • void SYSTICK_Example_SYSTICKHandler(void)
  • {
  •
  •     if (TimingDelay != 0)
  •     {
  •         TimingDelay--;
  •     }
  •
  •
  • }</pre>
    • 复制代码

    点灯

    <pre>    while(1)
  •     {
  •
  •         /***User program***/
  •         Delay(500);
  •
  •
  •         GPIO_TogglePins(GPIOC,GPIO_Pin_12);
  •
  •
  •     }
  •     </pre>
    • 复制代码

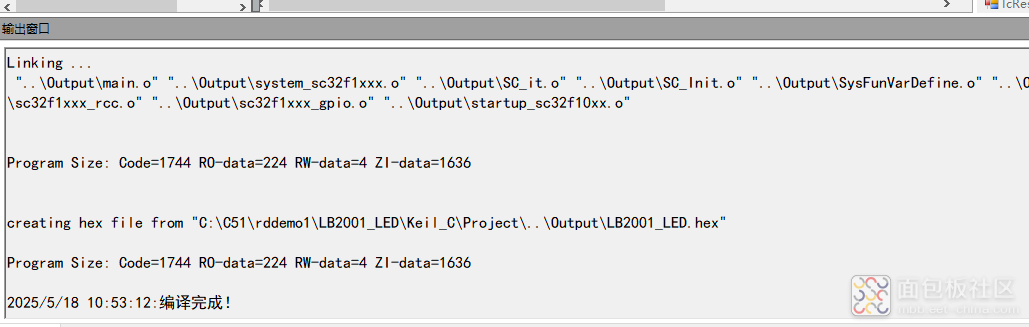

    编译：

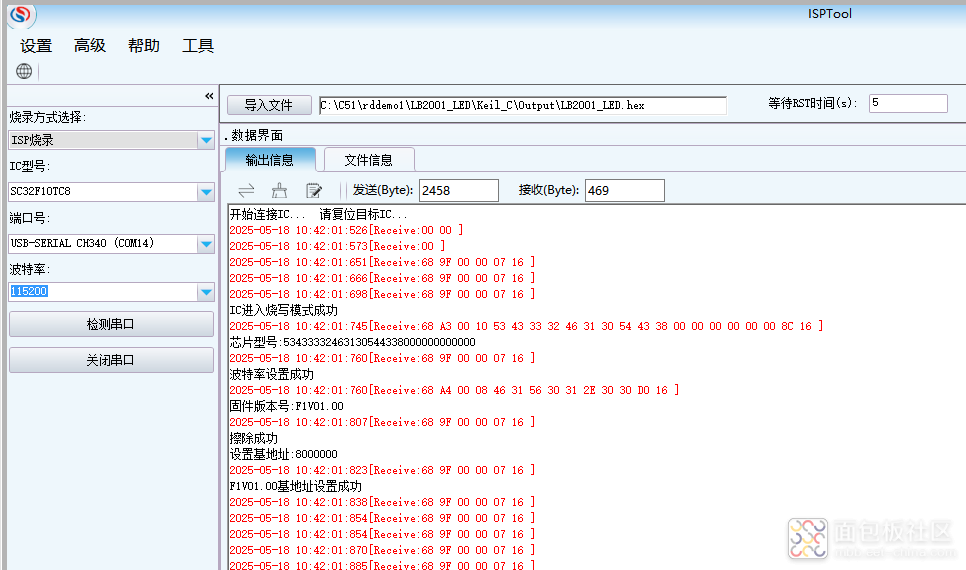

    烧录：
