需要一个简单的DC - DC 隔离电路，输入输出不共地。电路要求：
输入 3 - 5V，输出 3 - 5V，输出电流大于 30mA 。不稳压也行，大致能 1:1 输出就行。
由于负载电流不大，打算用分立元件做，电路越简单越好。

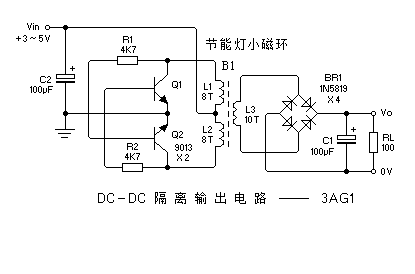

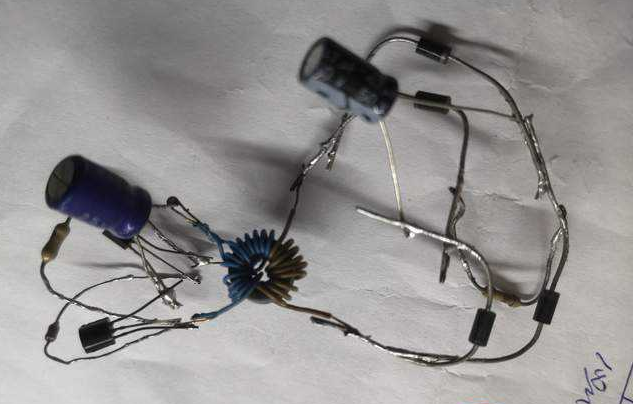

前几天画了个图：电路实际验证：

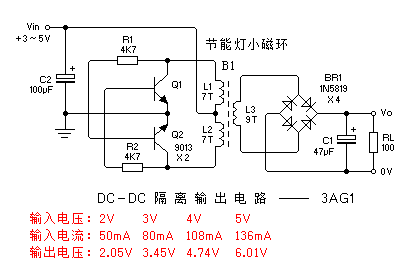

小磁环的初级7T + 7T ，次级绕了9T 。

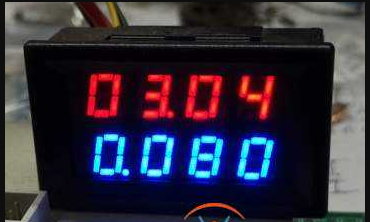

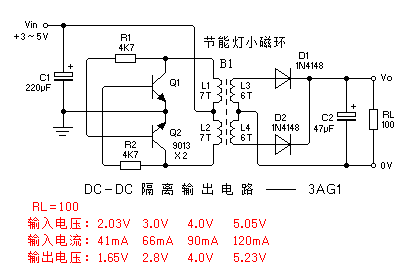

3V 输入电压时的电源电流：没有低电压的1N5819 ，使用1N4148 做桥式整流电压损耗较大，就重新绕了次级线圈。

实测数据如下：

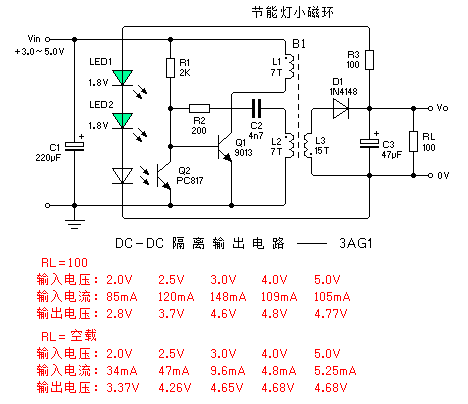

双管自激i振荡电路没有稳压措施，负载发生变化时，输出电压是不稳定的，负载较轻时输出电压会比较高。 希望加上光耦反馈，让输出电压在负载变化时保持稳定。 经过反复试验，设计了一个光耦反馈的稳压输出隔离电源： 实际测试时，感觉低电压的稳压管性能不太好，负载变化时输出电压不能保持稳定。 用两个1.8 ~ 2.0V 左右的发光二极管串联代替稳压管，效果还可以。 空载输出和100欧负载时，输入3.0V ~ 5.0V 间，输出电压变化不大。

电路里的电阻、电容取值范围较大，不必拘泥于图中数值。R1 在 2K ~ 4K7 间，只要三极管的放大倍数足够大，都没问题。
R2 可以在200 ~ 470 欧间选取，阻值大一点，效率会有提升。

C2 取 4n7 或10nF 都可以。
次级绕组一般在10 多圈吧，11 ~ 15T 间，不要绕太多。
