在变电所的日常运作里，变压器的接地设计可是重中之重。设计得合理，不仅能保障人员安全，保护设备，还能让整个电力系统稳稳当当运行。

▶ 变电所变压器接地设计具体要怎么做？

1. 接地系统配置：按照国家和行业标准搭建变压器接地系统，让接地电阻符合规定数值。把接地体埋在土壤电阻率低的地方，降低电阻。用截面积足够大的导体做接地线，这样接地电流通过时，电压降就小。

2. 材料选择：接地材料得导电好、耐腐蚀。像铜、铜覆钢、镀锌钢这些都是常用材料。选的时候，要把土壤条件、能用多久、成本高低这些因素都考虑进去，保证接地系统既可靠又划算。

3. 安全性能：变压器接地设计得满足这些安全要求：首先，得能有效防止人触电；其次，得扛得住雷电冲击、短路电流这些特殊情况，让变压器安全运行；最后，接地系统散热要好，不然接地电阻太大，容易引发火灾。

4. 施工维护：施工的时候，严格按设计图纸和规范操作，保证施工质量。还要定期检查、维护接地系统，及时发现并解决潜在的安全隐患。要是接地电阻超标或者接地体严重腐蚀，得马上整改、更换。

总结一下，变电所变压器接地设计是保障电力系统安全稳定运行的关键。实际工作中，一定要吃透相关规范要求，保证接地系统配置合理、材料优质、安全性能好，施工和维护也都符合规范。

▶ 变配电所接地做法，看这三张图就懂！

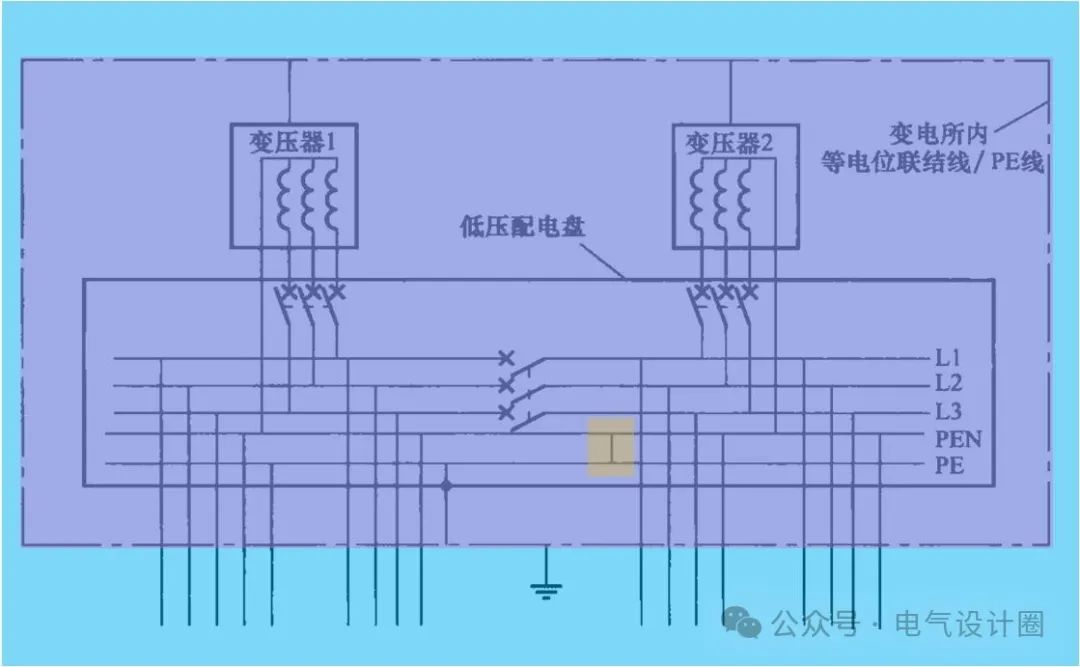

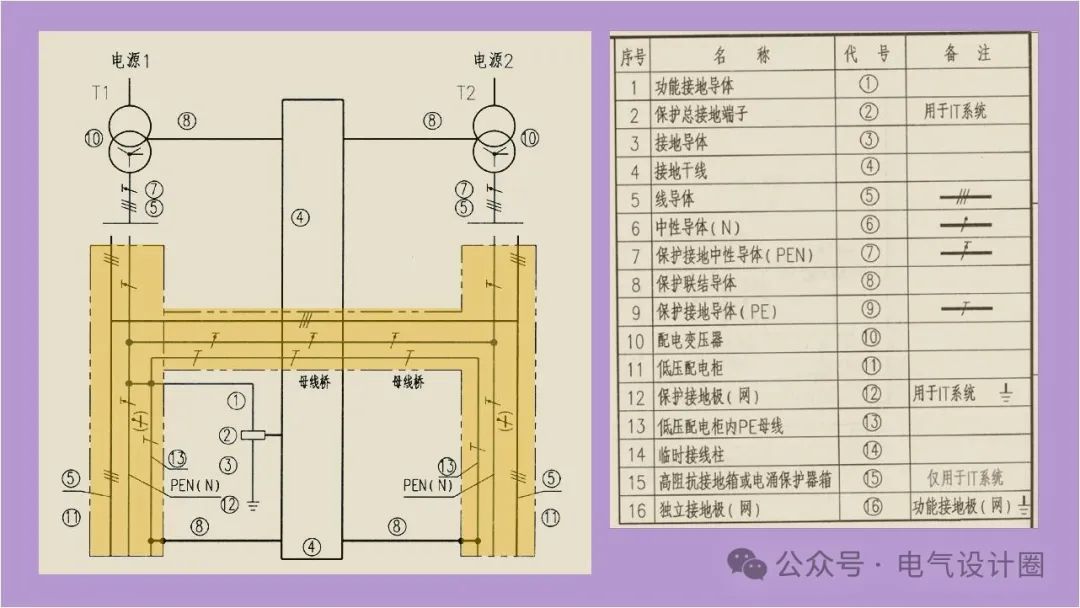

参考《交流电气装置的接地设计规范》GB/T 50065 - 2011 第 7.1.2 - 2 条规定：有多电源的 TN 系统，变压器中性点、发电机星形点别直接接地。电源中性点连接导体和 PE 之间，只在总配电屏内连接一点。

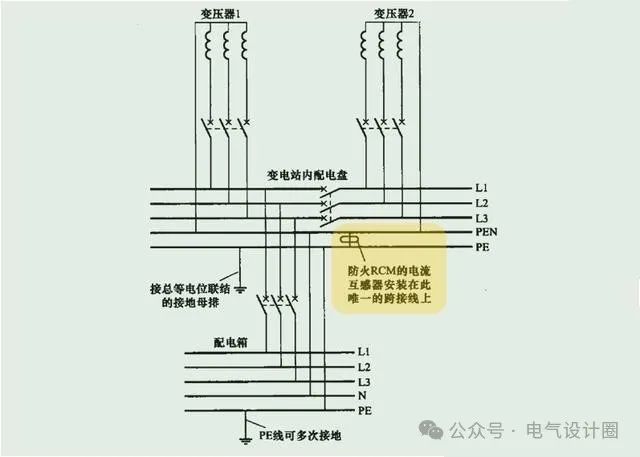

这么做有两大好处：一是能避免工作电流走不该走的路径，减少杂散电流干扰；二是方便在总电源侧装防电气火灾的 RCM 剩余电流报警元件，对建筑物防火很有帮助。
