XCL247/XCL248: 36V 600mA 线圈一体型降压"micro DC/DC" 转换器
XCL247/XCL248系列是36V操作线圈一体型同步降压DC/DC转换器。

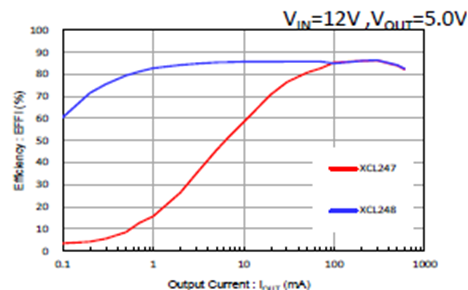

● 效率曲线
● 电路配置示例

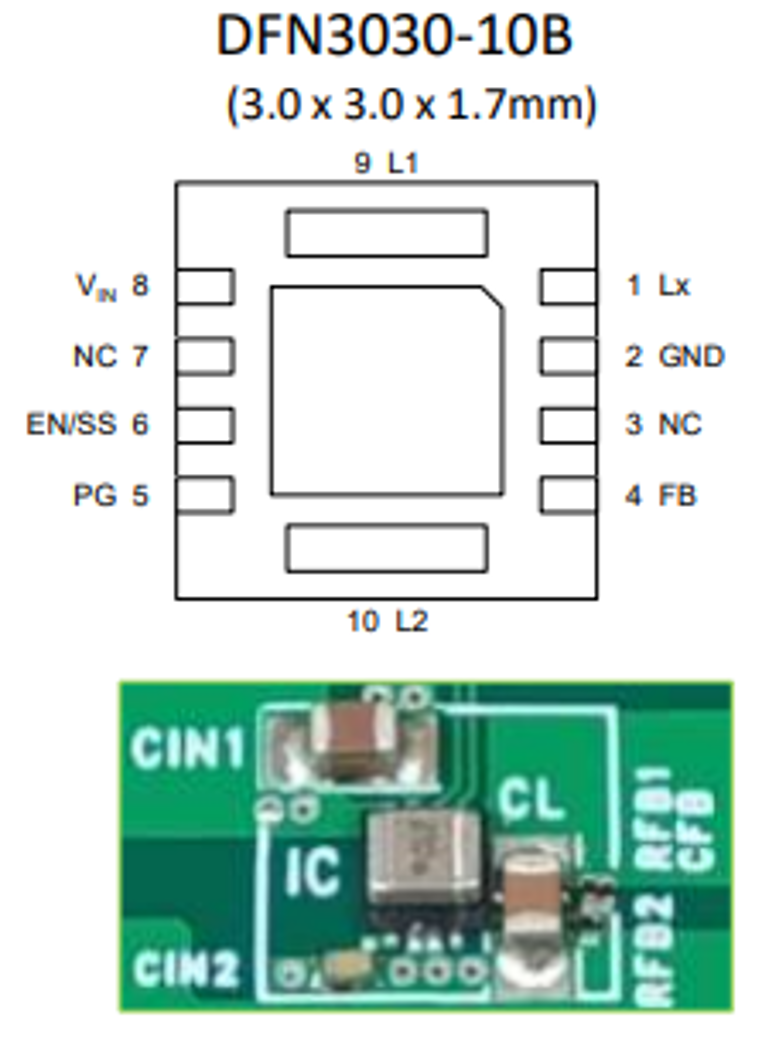

● 封装/电路板图片
(1)占用空间小、轻载时效率高
- 线圈一体型，节省空间，降低 EM
(2)轻松创建电源序列
- 软启动调节允许大输出电容
- 电源良好功能可在输出上升后驱动后续 IC
(3)即使输入电压下降，输出电压仍保持稳定
- 支持最大占空比 100%，即使输入电压下降也能提供稳定的输出电
| 输入电压范围 | 3.0V～36.0V（额定40.0V） |
| 峰值电压 | 46.0V（施加时间≦400ms） |
| 输出电压范围 | 2.8V～6.0V |
| FB电压 | 0.75V±1.5% |
| 最大输出电流 | 600mA |
| 工作频率 | 1.2MHz |
| 消耗电流 | 11μA（XCL248） |
| 效率 | 86% (VIN=12V,VOUT=5V,IOUT=300mA) |
| 控制方式 | F-PWM控制（XCL247）、PWM/PFM自动切换（XCL248） |
| 保护功能 | 电流限制（自动恢复）、热关断 |
| 功能 | 软启动（可进行外部调节）、电源良好功能 |
| 工作温度 | -40℃～105℃ |
| 封装 | DFN3030-10B（3.0x3.0x1.7mm） |
