凡是电感三点式都叫哈特莱,
凡是电容三点式皆名考毕兹,
网上资讯命名纷乱,让入门者动辄犯懵。
凡是电感三点式都叫哈特莱,
凡是电容三点式皆名考毕兹,
网上资讯命名纷乱,让入门者动辄犯懵。
电子阔少 发表于 2025-5-27 08:38
萨巴罗夫(Sarosov)电路是苏联文献对共集组态的专称
巴特勒(Butler)电路是西方文献中涵盖多种组态的泛称 ...
单管单电源电路 不能直接建立交流通道,LC震荡器的LC槽路拓扑 只能是並联谐振,而且是货真价实的並联,
而槽路的馈电方式,串馈並馈皆可,串联馈电,哈特莱电路除共集拓扑外,必须有耦合 (隔直) 电容,考毕兹电路没有隔直电容也能运行,

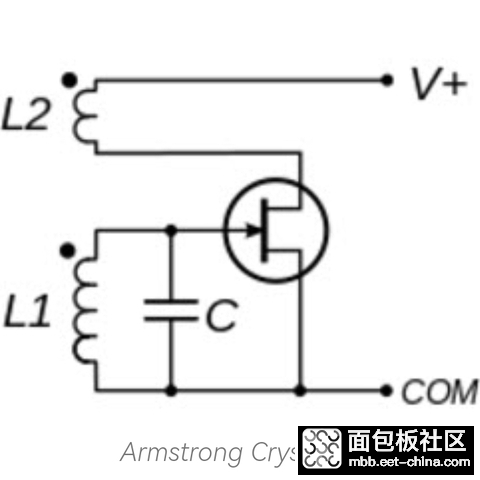

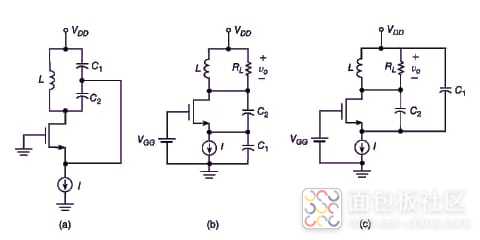

震荡器所需的起震条件,只需设计得当即可具备,但5楼第一幅图a电路的幅度条件,光靠设计无法满足,集极电位必须高于Vcc才行。

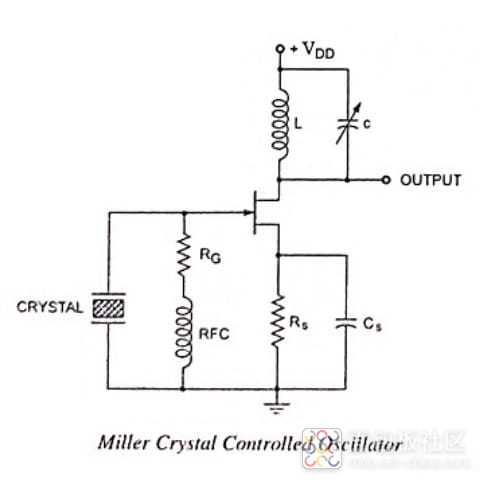

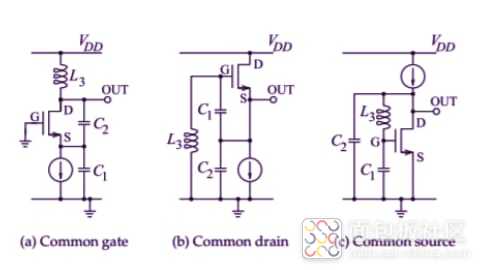

哈特莱与考毕兹的基本型,都有 共基、共集、共射 三种组态,'变体变的是谐振槽路架构,
哈特莱系列只有一个变体,就是把共集拓扑的谐振槽路改为部份接入,名为 兰普金电路,但很多时会叫它做哈特莱,

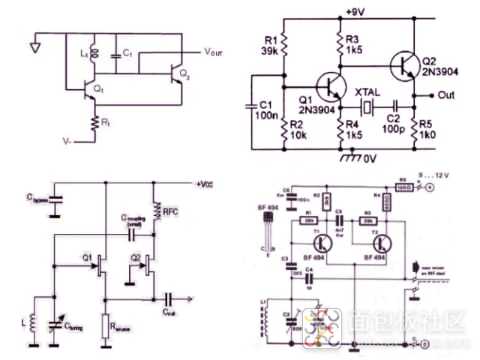

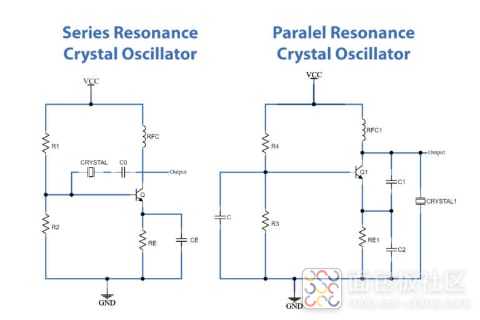

考毕兹会变成克拉波及西勒,但除非变成vackar,否则还是经常被称为考毕兹,尤其是克拉波电路,克拉波和西勒这两种变体 都不会用于共射拓扑,把电感换成晶振。就是并联型晶振槽路,共射是皮尔斯,共集是萨巴罗夫,共基的难道没有别名?!
