原创 晶振的应用和推荐

2022-11-27 12:03 347 0 分类: 通信 文集: 晶振

石英晶体在电路中用作时间或者频率基准源。石英晶体的压电谐振现象可以用等效电路来模拟。晶振分无源和有源两类。


晶体的振动频率和晶片的厚度,面积,切割方式有关。由于工艺的限制和晶片破裂的风险,晶片不能无限的薄。为了提高晶振的频率,除了使用小尺寸的晶片,也可以使用泛音晶体


晶振常用标称频率在1~200MHz之间,比如32768Hz8MHz、12MHz、24MHz、125MHz等。如果需要更高更稳定的输出频率,可以使用锁相环PLL(Phase Locked Loop)将低频晶振进行倍频到1GHz以上的标称频率。


应用领域:

No.

应用

晶振推荐
1
仪器仪表高稳定性/低功耗/小型化
2
铁路交通
低相噪/防电磁干扰/低阻抗
3
电力系统无源晶振/有源晶振/温补晶振
4自动控制
小型化/高负载/贴片有源
5嵌入系统
高稳定性/差分输出/低功耗
6
通信系统超高频/防电磁干扰
7
医疗系统低抖动/扩频/低功耗
8航空军事扩频/超高频/低抖动


除了基本的谐振器和振荡器,KOAN晶振有低功耗,小尺寸,差分输出,超高频,低相噪低抖动,防电磁干扰等晶振可供选择:

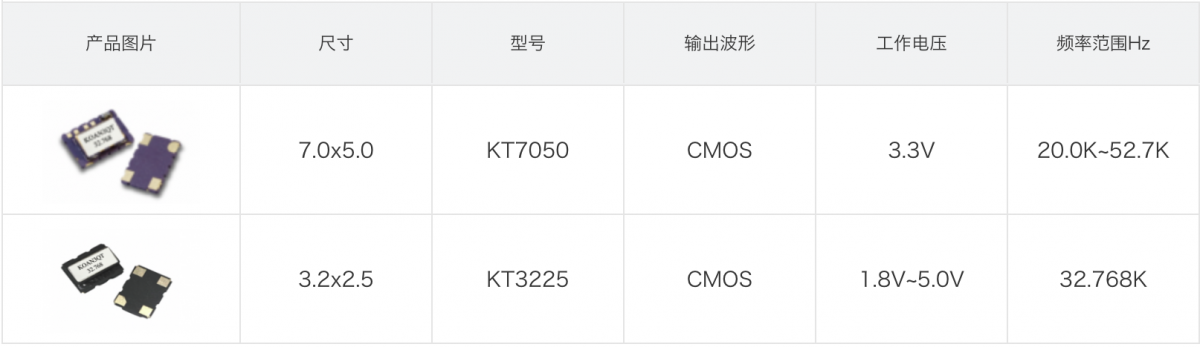

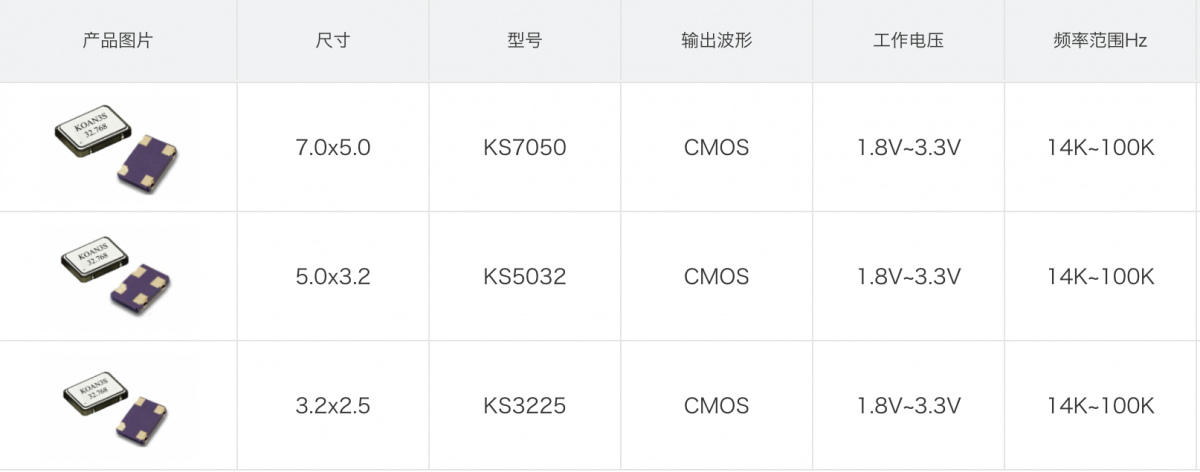

>>>>低功耗:kHz晶体振荡器电流最大100μA;32.768kHz温补振荡器最低电流1.5μA。

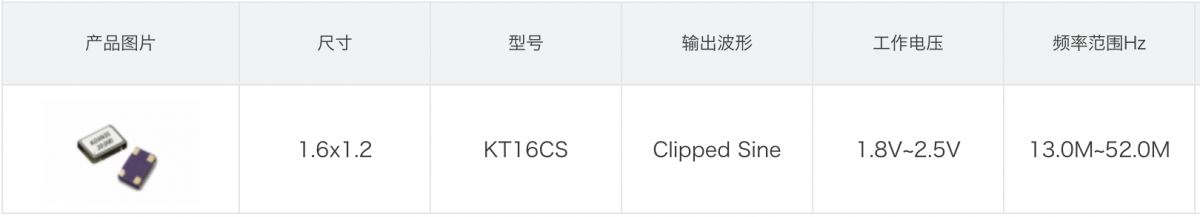

>>>>小型化:贴片晶体KX16(1.6x1.2mm);温补晶振KT16CS (1.6x1.2mm)。


>>>>差分输出:差分晶振系列代号为KD,即KOAN-Differential:LVPECL输出后缀为P; LVDS输出后缀为D; HCSL输出后缀为C。


>>>>超高频:CMOS输出的频率范围为10~245MHz; SINE输出的频率范围为10~800MHz; LVDS输出的频率范围为10~1.45GHz或15~2.1GHz; HCSL输出的频率范围为15~700MHz。


>>>>低相噪:低相噪系列代号为KJ,即KOAN-JITTER。


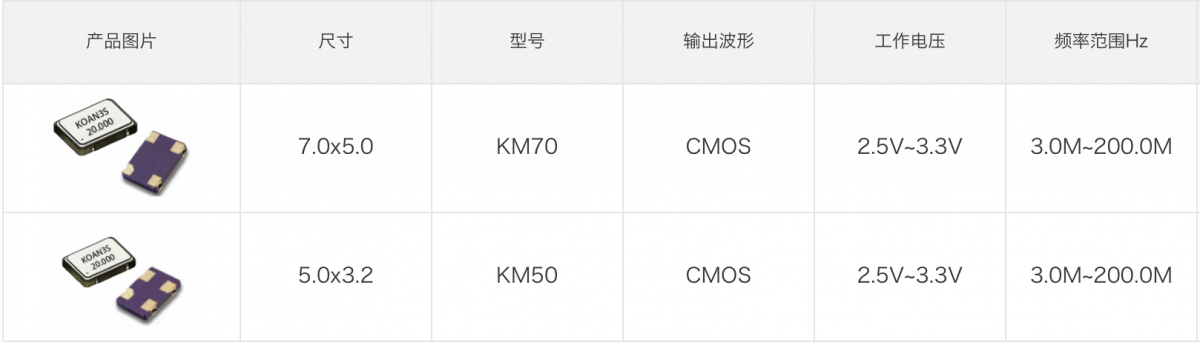

>>>>防电磁干扰:系列代号为KM,即KOAN-EMI。扩展方式可选中心扩展或向下。
