原创电磁继电器怎么接线，电磁继电器接线方法示意图？

 2022-9-30 15:45  1616 9 3 分类: 测试测量文集: 藤仓自动化

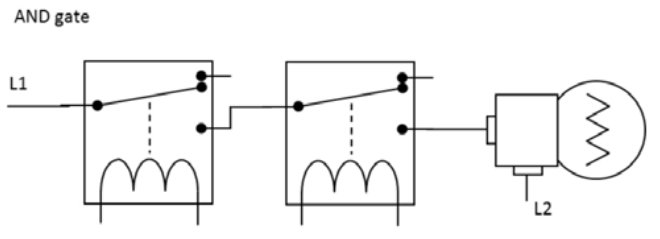

　电磁继电器和两个逻辑门的示意图。图1显示了一个单极继电器。只有当线圈被电流激活时，公共(C)抽头才会改变其位置，从而与NO端子接触。图2显示了具有两组触点的双极继电器。中间部分显示了一个与门。只有当两个继电器的线圈被激活时，电流才会从L1流向L2，从而打开右侧的灯泡。图3显示了一个或门。当一个或两个继电器线圈被激活时，灯泡就会亮起。
