摘要：广东某颇具规模的LED灯具厂家，在某广州科学城国外机构实验室做CE认证，通知传导发射不满足标准EN 55015的发射限值要求，并要求进行传导整改。经过与厂家沟通分析，此灯具从佛山某知名LED驱动器厂家采购的二类LED驱动，LED灯条板、金属支架等组成为最终的一类灯具。也就是说LED驱动器本身是没有接地端子，但是因为灯具表面的金属结构灯具本身需要进行接地保护，所以有3pin的PE接地线。
关键词：传导整改、分布电容、近场耦合
不合格现象： 传导PK峰值波形包络整体偏高，且个别波峰尖的频率点，读QP值也是超标。PK值曲线与AV值曲线相差值依据以往经验还算正常，说明干扰脉冲能量并没有特别特殊，例如有谐振、自激、特别偏向感性干扰、容性干扰等。详细波形包络如下：
经验分析： 经过与LED灯具厂家沟通，LED驱动的供应商已经对LED驱动做过了UL、TUV mark、GS、FCC等大牌认证，当然，也不排除是LED驱动批次、或是因为个别器件差异、个体问题导致出现的不合格，甚至其它的问题导致……
但是，LED驱动供应商反馈驱动器是合格的，不可能出现传导超出限值要求的问题，并反馈告知是灯本体的问题。这样就陷入了一个死循环……
曾工依据多年丰富的临床经验，结合测试数据分析，问题可能出现在二类驱动、与一类灯具的结合的问题，这个可能是问题的本质。
此驱动器是安装在金属支架上面，且金属支架是接地，详细如下图所示：
所以，在得出上述结论，再进行如下整改动作，详细如下图：
在上述轻微改变调节LED驱动的安装后，测试数据如下：
关键词：传导整改、分布电容、近场耦合
不合格现象： 传导PK峰值波形包络整体偏高，且个别波峰尖的频率点，读QP值也是超标。PK值曲线与AV值曲线相差值依据以往经验还算正常，说明干扰脉冲能量并没有特别特殊，例如有谐振、自激、特别偏向感性干扰、容性干扰等。详细波形包络如下：
经验分析： 经过与LED灯具厂家沟通，LED驱动的供应商已经对LED驱动做过了UL、TUV mark、GS、FCC等大牌认证，当然，也不排除是LED驱动批次、或是因为个别器件差异、个体问题导致出现的不合格，甚至其它的问题导致……
但是，LED驱动供应商反馈驱动器是合格的，不可能出现传导超出限值要求的问题，并反馈告知是灯本体的问题。这样就陷入了一个死循环……
曾工依据多年丰富的临床经验，结合测试数据分析，问题可能出现在二类驱动、与一类灯具的结合的问题，这个可能是问题的本质。
此驱动器是安装在金属支架上面，且金属支架是接地，详细如下图所示：

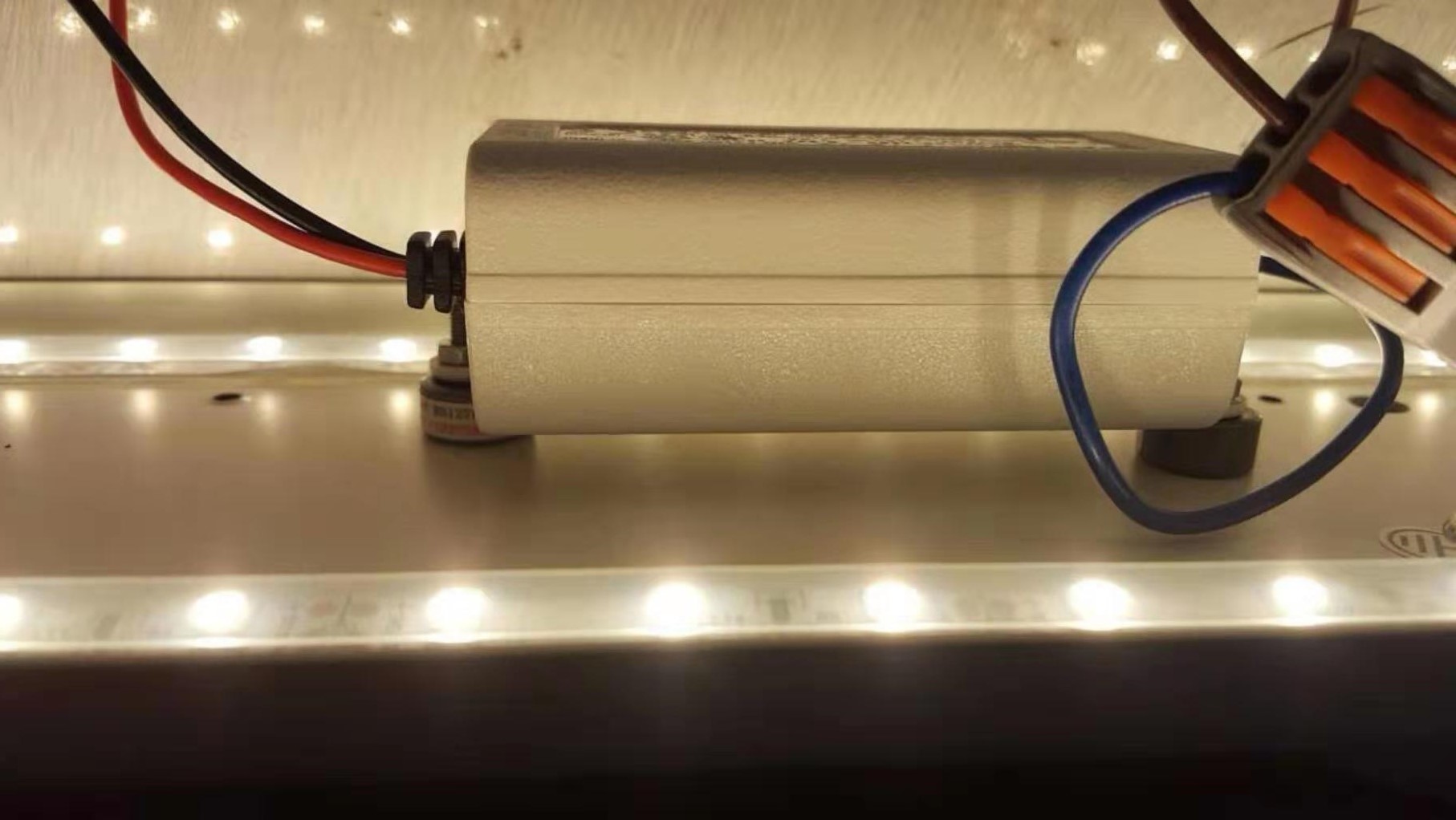

所以，在得出上述结论，再进行如下整改动作，详细如下图：
我司致力于电子电器检测认证整改一站式服务有需要的朋友可以联系我们133……92647324，我们将为你提供最优质的服务。
作者： 检测小力， 来源：面包板社区
链接： https://mbb.eet-china.com/blog/uid-me-4040952.html
版权声明：本文为博主原创，未经本人允许，禁止转载！
