原创 Altium Designer 生成Gerber方法

P板.comでは、PROTEL より出力したガーバーデータで数々の製造実績がありますので、出力したガーバーデータで安心してご発注いただけます。

Step 1ガーバーデータの出力

1. Design Explorer DXP を起動し、基板データを開いてください。（ここでは例として、LCD Controller.pcbdocという基板データを使用）
   メニューバーより、
   「File（F）」→「Fabrication Outputs（F）」→「Gerber Files」をクリックしてください。

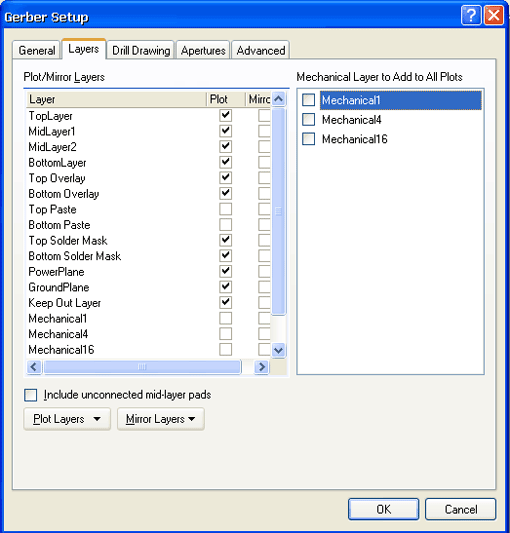

2. 下記の「Gerber Setup」ウインドウが表示されます。「Layers」タブをクリックして、出力したいレイヤーのplot欄のチェックボックスにチェックを入れてください。ここでは、例として以下の画面に示す設定で話を進めます。「OK」ボタンをクリックすると、ガーバーデータが出力されます。
3. 必要なガーバーデータが出力されていることを確認します。以下のファイルが生成されていることがわかります。
   • 部品面パターン - *.GTL
   • 半田面パターン - *.GBL
   • 部品面シルク - *.GTO
   • 半田面シルク - *.GBO
   • 部品面レジスト - *.GTS
   • 半田面レジスト - *.GBS
   • 内層電源層、GND層 - *.GPx（xは層の番号）:4層の場合のみ
   • 外形線 - *.GM1

4. 基板データ(LCD Controller.pcbdoc)がある同一フォルダに Projects outputs for LCD Controllerが生成されて、そのフォルダ内に以下のガーバーデータが出力されます。
   • 部品面パターン - *.GTL
   • 半田面パターン - *.GBL
   • 部品面シルク - *.GTO
   • 半田面シルク - *.GBO
   • 部品面レジスト - *.GTS
   • 半田面レジスト - *.GBS
   • 内層電源層、GND層 - *.GPx（xは層の番号）:4層の場合のみ
   • 外形線 - *.GM1


• ページトップへ

Step 2ドリルデータの出力

1. 次にドリルリストの出力を行います。
   Design Explorer DXP を起動し、基板データを開いてください。（ここでは例として、LCD Controller.pcbdocという基板データを使用）
   メニューバー より、
   「File（F）」→「Fabrication Outputs（F）」→「NC Drill Files」をクリックしてください。
2. 下記の「NC Drill Setup」ウインドウが表示されます。ここで、例として設定をデフォルトのままにします。「OK」ボタンをクリックすると、「Import Drill Data」ウィンドウが表示され、また「OK」ボタンをクリックするとドリルデータが出力されます。
3. 必要なドリルーデータが出力されていることを確認します。以下のファイルが生成されていることがわかります。
   • ドリルデータ（NCデータ）*.txt（アスキー形式）

4. 基板データ(LCD Controller.pcbdoc)がある同一フォルダに Projects outputs for LCD Controllerが生成されて、そのフォルダ内に以下のガーバーデータが出力されます。
   • ドリルデータ（NCデータ） - *.TXT（アスキー形式）
   • ドリルリスト - *.DRR


• ページトップへ

Step 3製造指示書の入力

1. 製造指示書として、以下のように各層とファイル名称をメモ(*.txt)にまとめて同一フォルダに保存します。

• ページトップへ

Step 4データのアップロード

以上のデータを1つのファイルに入れて圧縮し、ログイン後、ご注文時にご登録ください。
