原创 【拆解】拆解一下朋友的罗技Master3鼠标

当拿到朋友号称超级贵的鼠标时，只觉着手感厚重结实，滚轮咔咔咔的铿锵有力，淘宝一搜，也是亮瞎我的眼睛，才知道天底下居然还有这么贵的鼠标。而我的鼠标确实买键盘送的。

作为一个对电子设备充满好奇心的探索者，我一直对 MX Master 3 鼠标心生向往，这次我决定亲手拆解，深入了解其内部构造，看看这个在办公领域备受赞誉的设备究竟隐藏着怎样的奥秘。

鼠标表面经过精细的磨砂工艺处理，触感舒适且不易沾染指纹。在开始拆解前，我先从不同角度观察鼠标的整体外观，上下壳体契合紧密，缝隙均匀，看不出明显的瑕疵，这让我对接下来的拆解充满期待。

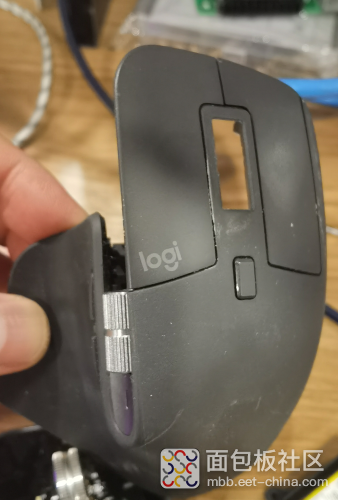

说拆就拆，正面壳子费老大半天劲儿才撬开。

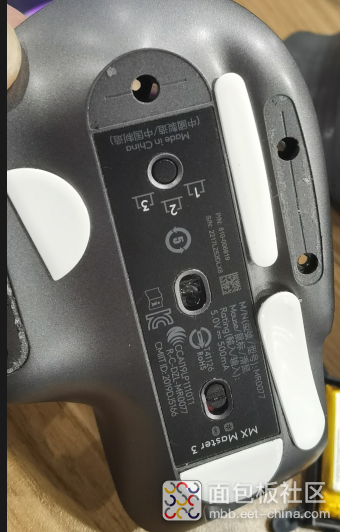

底部更是贴纸下隐藏着几个螺丝，螺纹口都不一样。一番折腾查下来

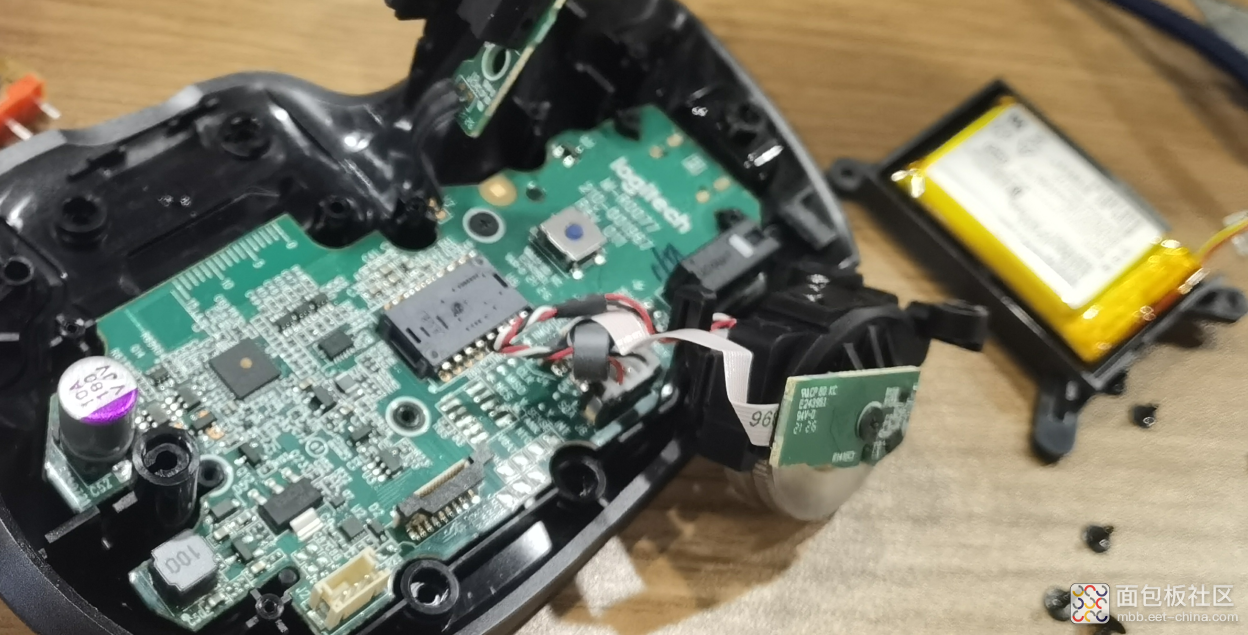

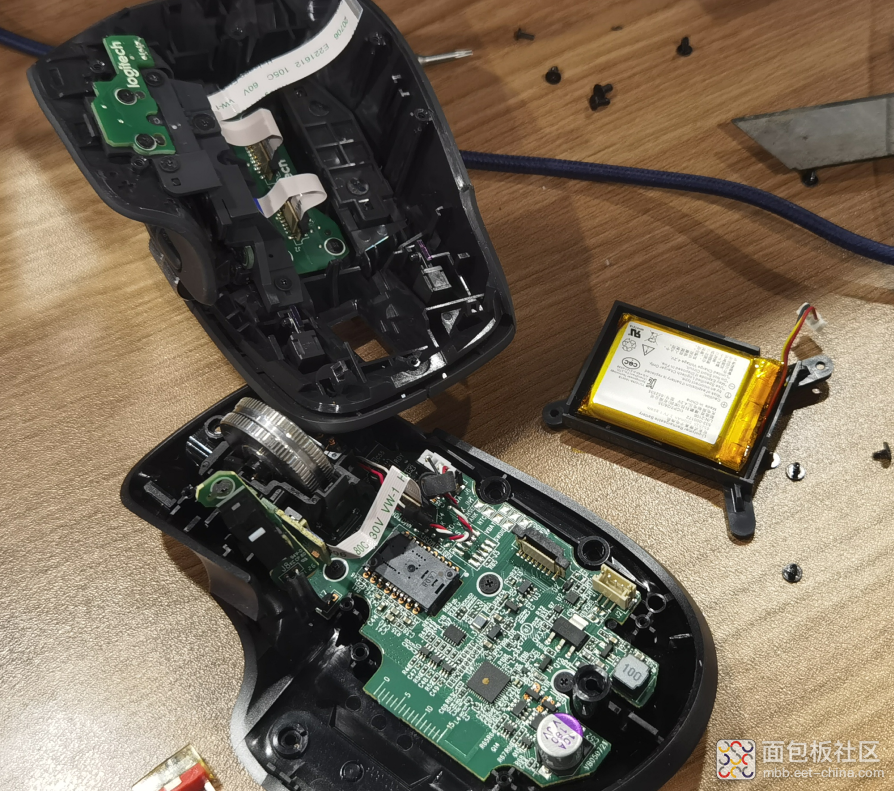

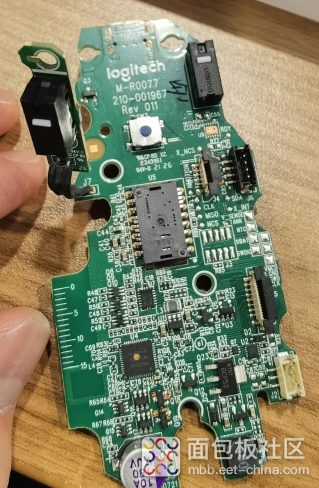

打开外壳后，PCB 板完整地展现在眼前。PCB 板占据了鼠标内部的大部分空间，其上布满了各种电子元件。首先映入眼帘的是罗技的标志性 logo，它在 PCB 板上显得格外醒目。PCB 板采用了多层布线，线条清晰，焊接点光滑饱满，没有一丝瑕疵，这表明其制造工艺相当精湛。各种芯片和电容等元器件排列整齐，每个元件都精确地焊接在相应的位置上，它们相互连接，构成了鼠标的 “神经系统”，负责处理各种信号和指令。

仔细看看主板上用的芯片，网上也没有搜到相关信息，猜测是个主控芯片支持蓝牙

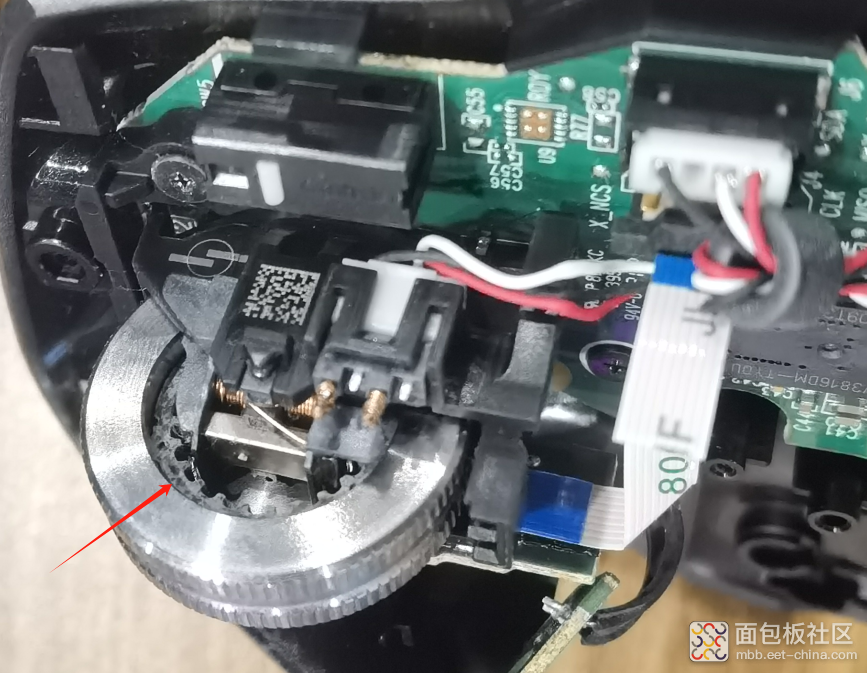

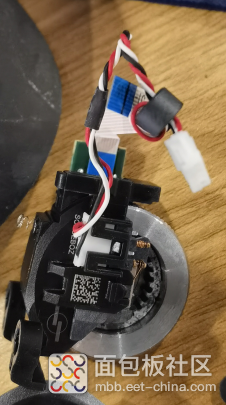

将目光聚焦于滚轮部分，MX Master 3 采用了磁吸引合式滚轮结构，相较于传统机械滚轮，这种设计在档位切换时更为顺滑，且无机械触点磨损问题，提高了滚轮的耐用性与寿命。把鼠标倾斜一定角度，轻轻按压滚轮，能够清晰地听到磁铁相互吸引发出的轻微 “咔嗒” 声，这表明滚轮的磁吸引合状态良好。进一步观察滚轮内部，发现滚轮主体与磁铁、离合器紧密配合，离合器在磁力作用下实现开合，从而控制滚轮在档位模式与自由滚动模式之间切换。这一设计使得用户在浏览长文档或网页时能够快速滚动，大大提高工作效率。

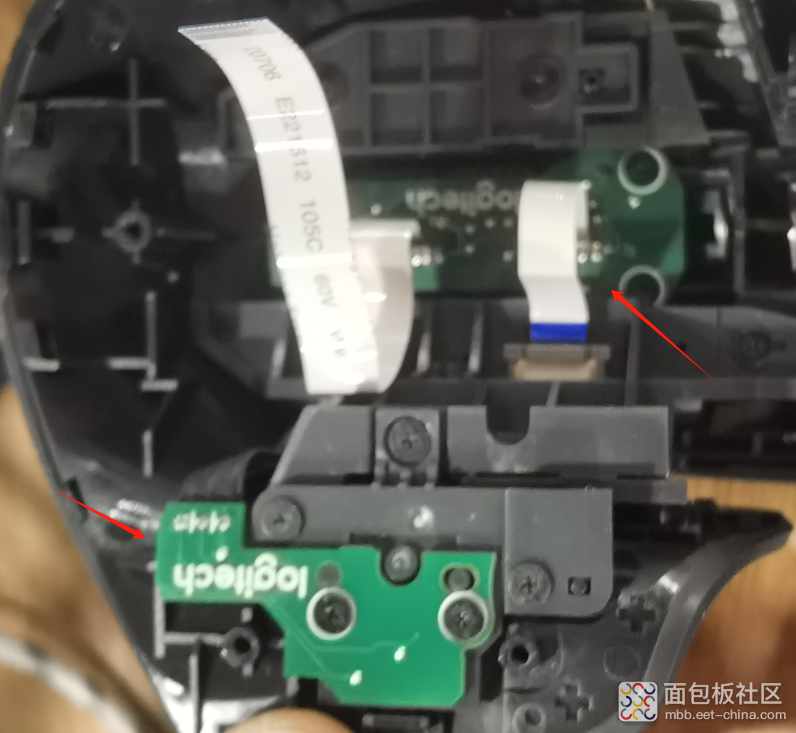

各个模块都采用扁平线连接，接插头拆解时也是牢固紧密连接。

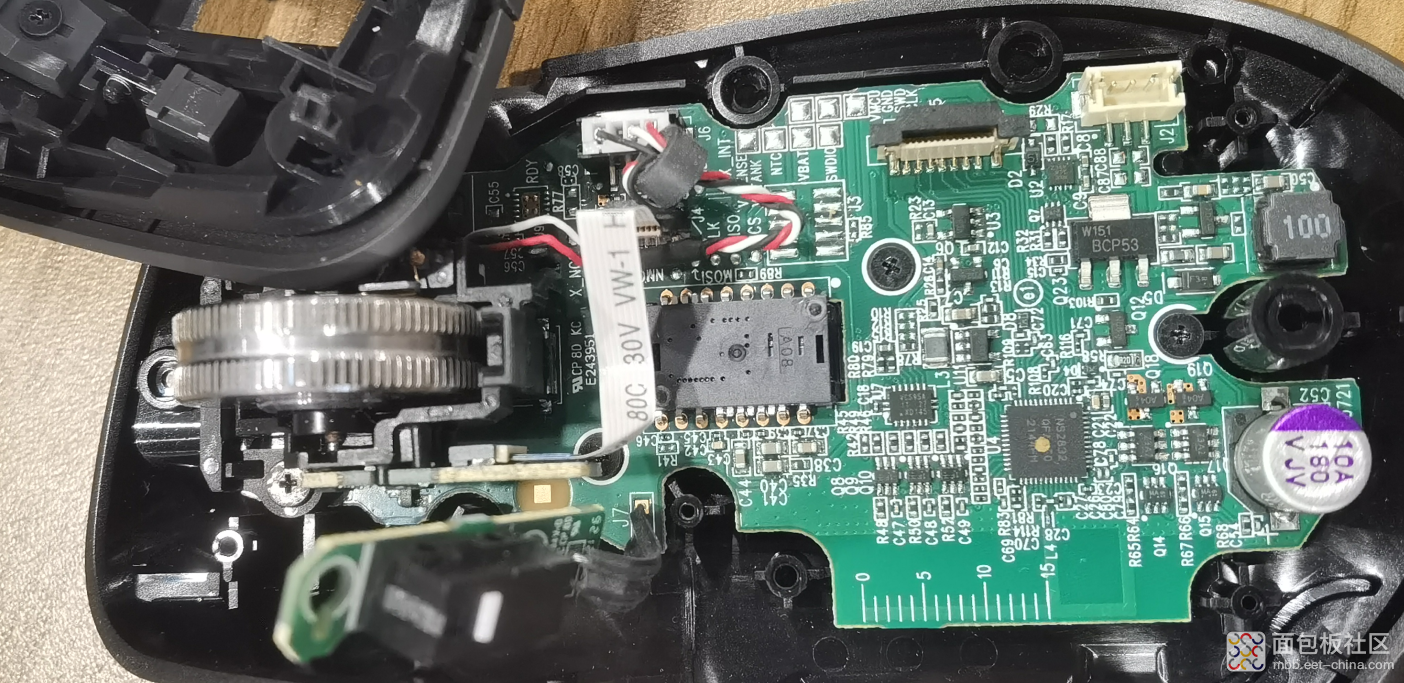

拆开滚轮露出主板

主板底部构造，透镜也是塑料材质，背后还有个开关

左右按键的设计也别具匠心，它们分别安装在两个独立的小型电路板上，每个电路板上都焊接了一个欧姆龙品牌的微动开关。微动开关的触点间距适中，确保了良好的接触性能和稳定的信号传输。按下鼠标按键时，能明显感受到微动开关的触感清脆，回弹迅速，没有丝毫的迟滞感。

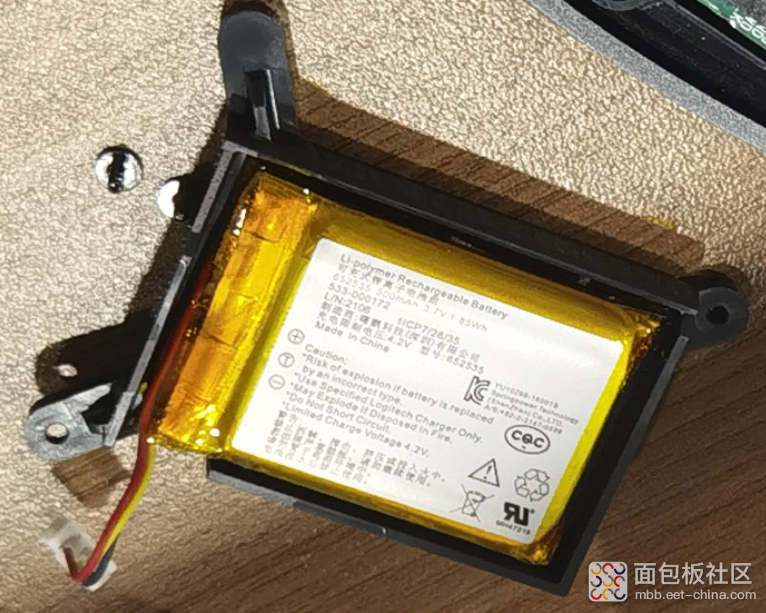

电池采用4.2V的锂电池，500mAh
