原创 【博客大赛】Tesla电池模组设计之专利解析

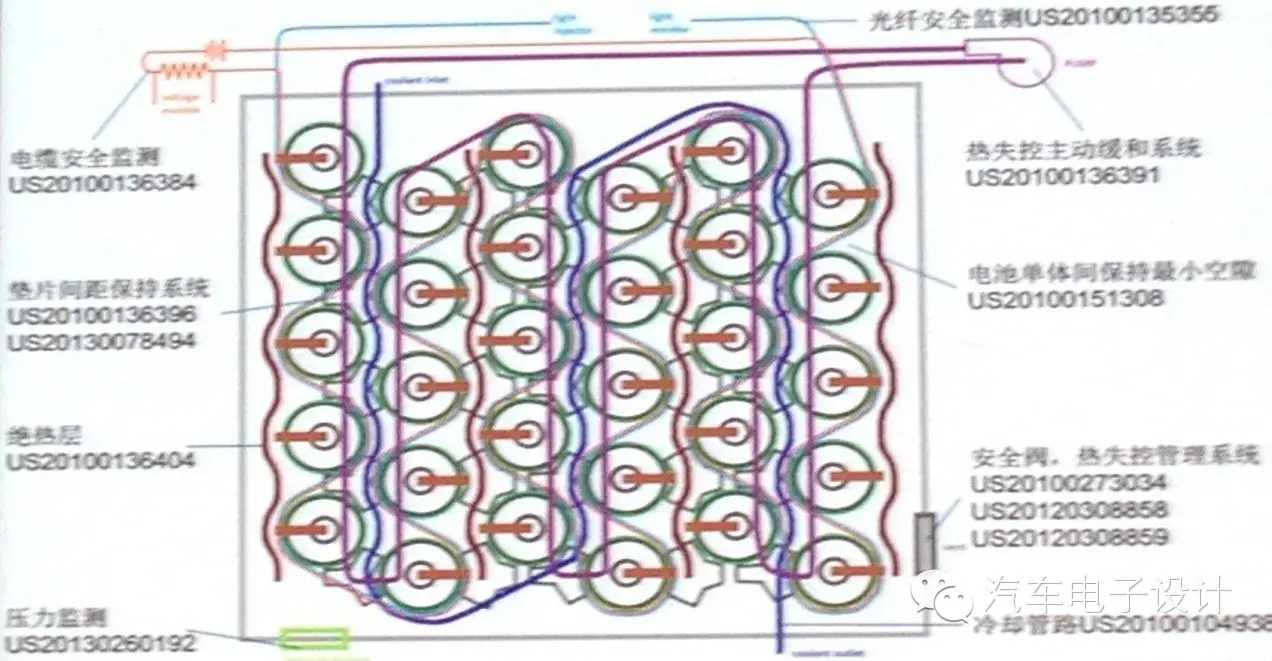

看百人会欧阳先生的PPT中的一个图。

单单是拆解实物过于具体，和看专利这部分过于抽象，两部分结合起来形成自己对于一个工程案例设计的系统概念才是王道。建立起一个电池系统的设计模型，以及可用的设计手段，从系统方面去拆解各个部分是否可为别的系统所用。这一张图，确实对我有些醍醐灌顶之用。

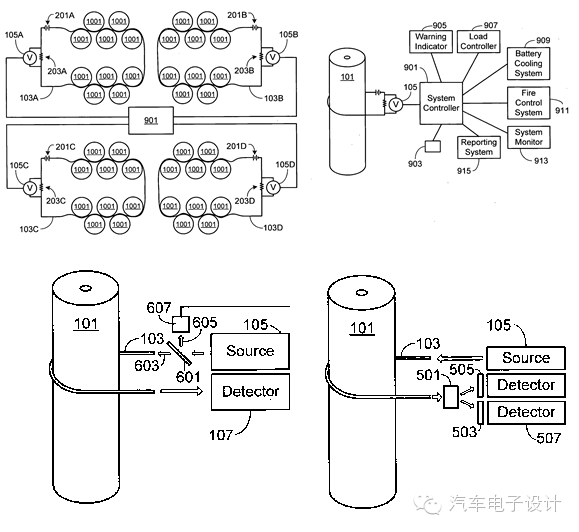

US20100136384 Battery thermal event detection system using an electrical conductor with a thermally interruptible insulator

US20100135355 Battery thermal event detection system using an optical fiber

目的=>确定电池何时，发生意外热量事件，例如热耗散

方法=>在电池外表面使用电缆（电池表面温度）or光纤来检测电池的SOH。

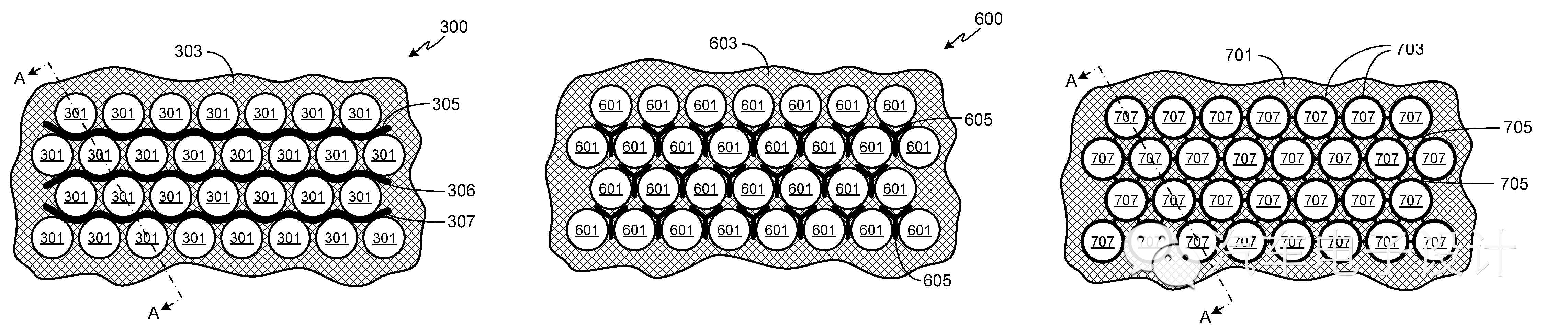

US20100136396 Cell Separator for Minimizing Thermal Runaway Propagation within a Battery Pack

US20130078494 Rigid Cell Separator for Minimizing Thermal Runaway Propagation within a Battery Pack

US20100151308 Increased resistance to thermal runaway through differential heat transfer

目的=>隔热、散热和保持间距

手段：使用强度较高的隔离带

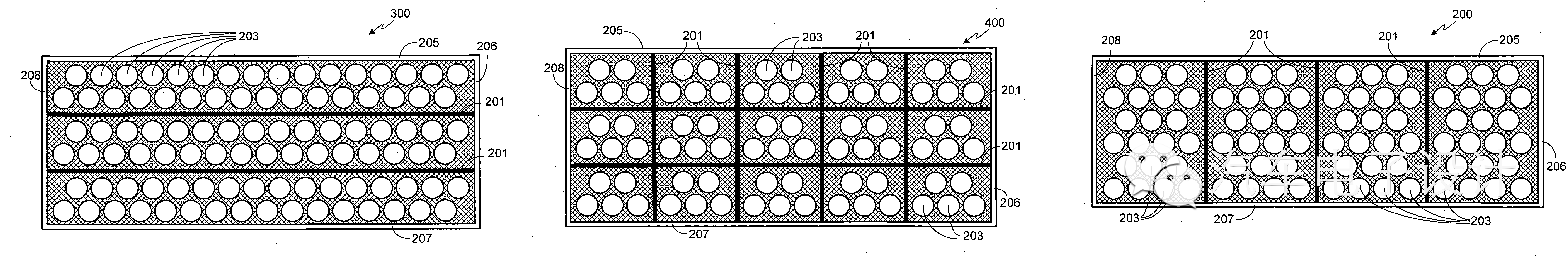

US20100136404 Thermal barrier structure for containing thermal runaway propagation within a battery pack

目的：隔热、隔离热传播

方法：用隔热的带将电池组隔离成小的块。

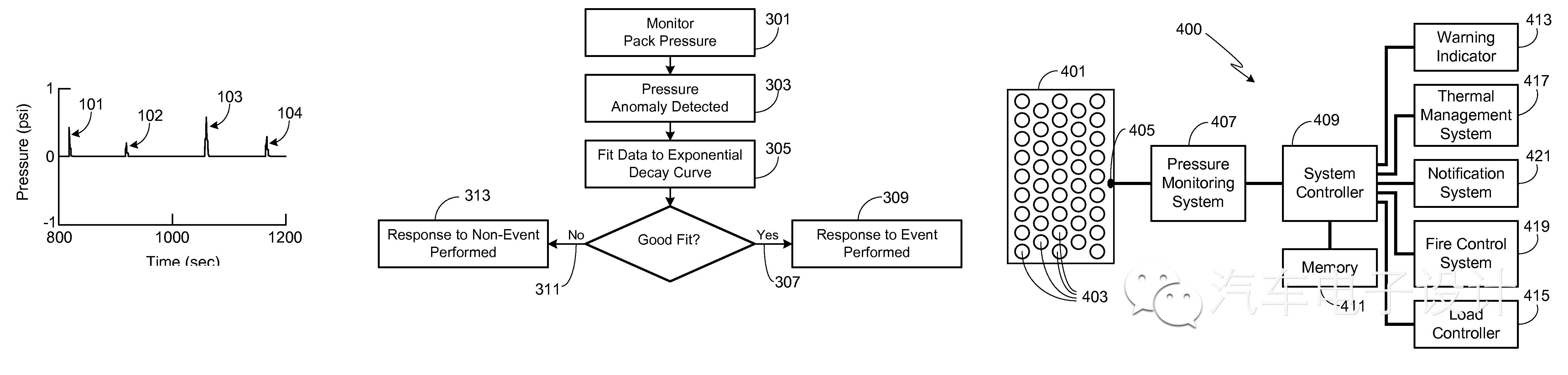

US20130260192 Battery Pack Pressure Monitoring System for Thermal Event Detection

目的：检测电池热事件的系统

方法：压力传感器采集后对系统进行分析

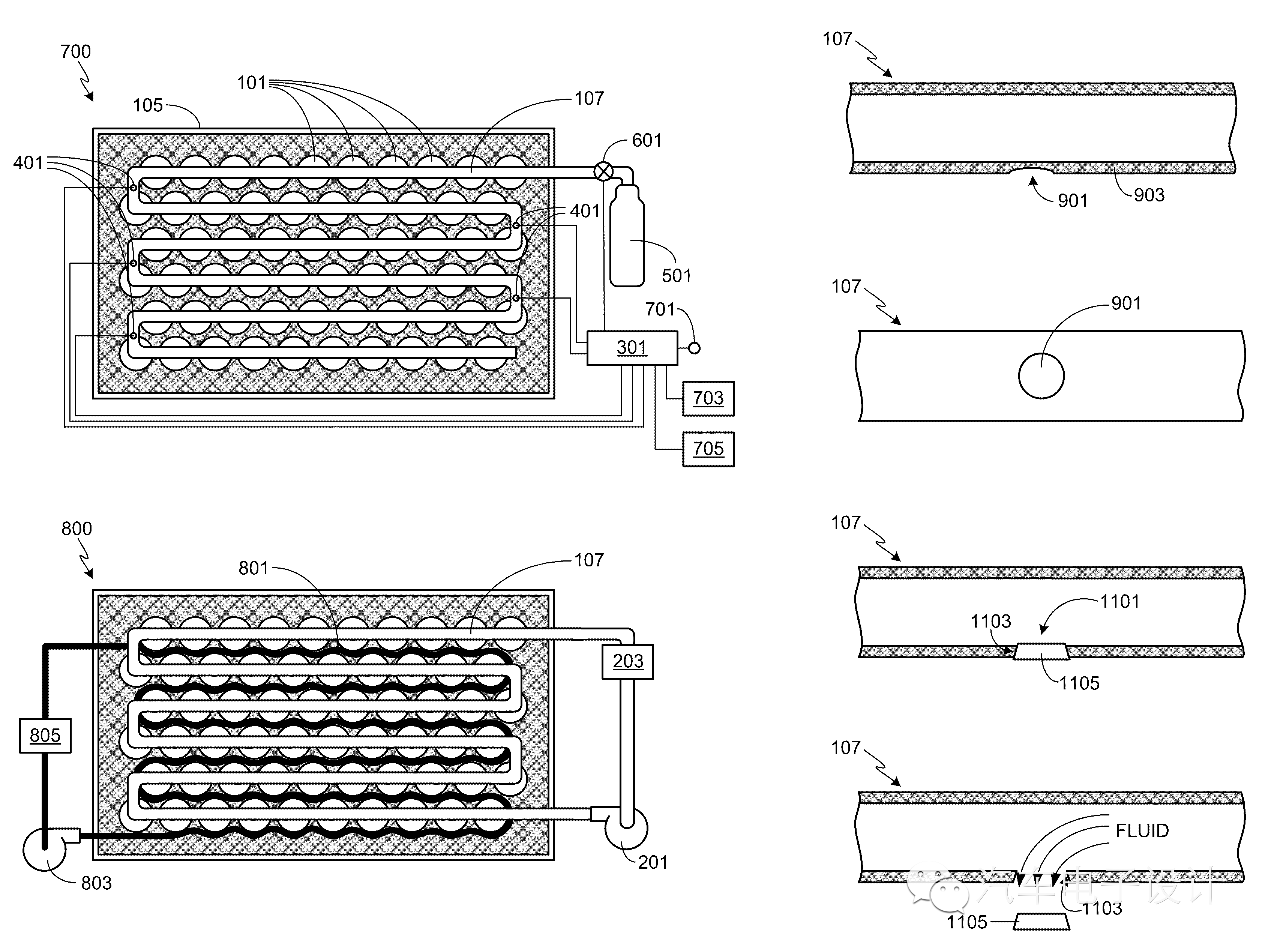

US20100136391 Active Thermal Runaway Mitigation System for Use Within a Battery Pack

目的：主动抑制电池热失控

方法：利用散热的导流管，设计的时候考虑电池发热的温度使得冷却管融化，将散热液灭火

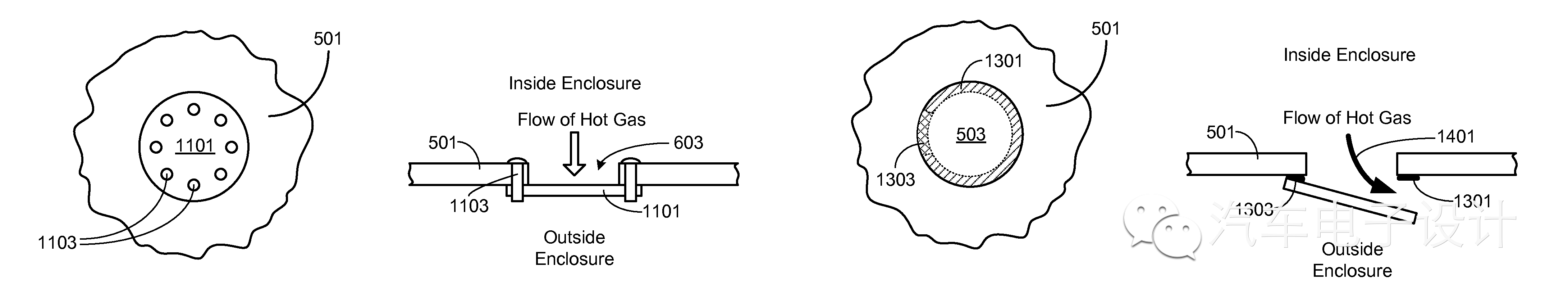

US20100273034 Battery pack enclosure with controlled thermal runaway release system

US20120308858 Battery Pack Enclosure with Controlled Thermal Runaway Release System

US20120308859 Battery Pack Enclosure with Controlled Thermal Runaway Release System

目的：热失控的时候泻压

手段：通过泻压伐的方式将压力释放出来
