一直以來都有一些人不願意使用由印刷電路板設計師設計的完全自動佈線。這有以下幾個原因：第一，自動佈線器經常無法完成設計，且剩餘佈線既困難又耗時，有時需要撤銷某些自動佈線才能完成。第二，設計師希望維持對設計的控制，尤其是處理高速網路的方式以及通孔的數量和位置。第三，品質；在保持訊號完整性的情況下設計佈局的能力、製造廠達到可接受良率的能力，以及主觀品質(如 breakout 樣式)。此外，更重要的是性能。需要手動完成的耦合自動佈線有時可能會比全手動佈局花費更長的時間。

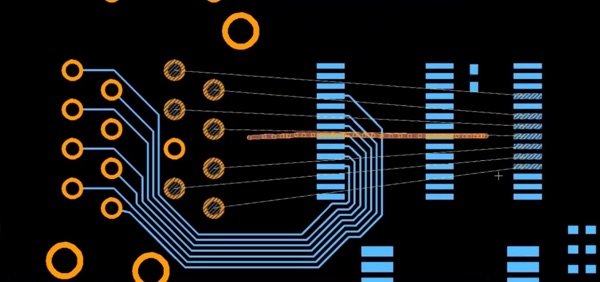

Sketch Routing 草图布线可捕获设计师的布线意图，并利用手动布线的外观来自动化信号群组布线。草图布线可由PCB设计师定义的布线和breakout意图来降低布局的复杂性。他将自动化功能与设计师的技能和控制相结合，以便在高密度设计中建立快速、高品质的布线。
