原创 cadence allegro如何快速隐藏电源/地网络飞线(鼠线)–allegro小技巧

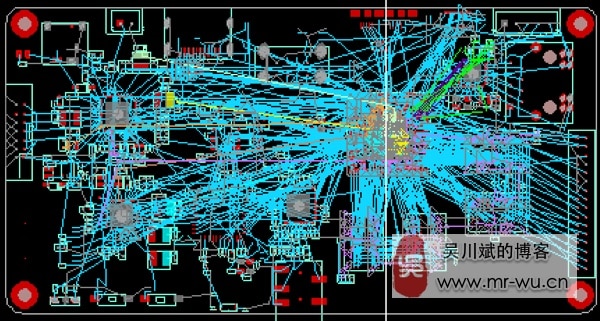

Cadence Allegro 网表成功导入，准备布局布线，把器件的飞线打开，预估一下器件间的网络连接关系，却发现很凌乱有木有，电源、地网络鼠线显示的一堆，非常碍眼。

其实电源、地网络我们一般都是就近打孔与主电源、地平面连接的，在布线初期可以先不管，我们可以选择将电源、地网络的飞线隐藏，暂时不看他们。

如何快速隐藏电源/地网络飞线（鼠线）操作如下：

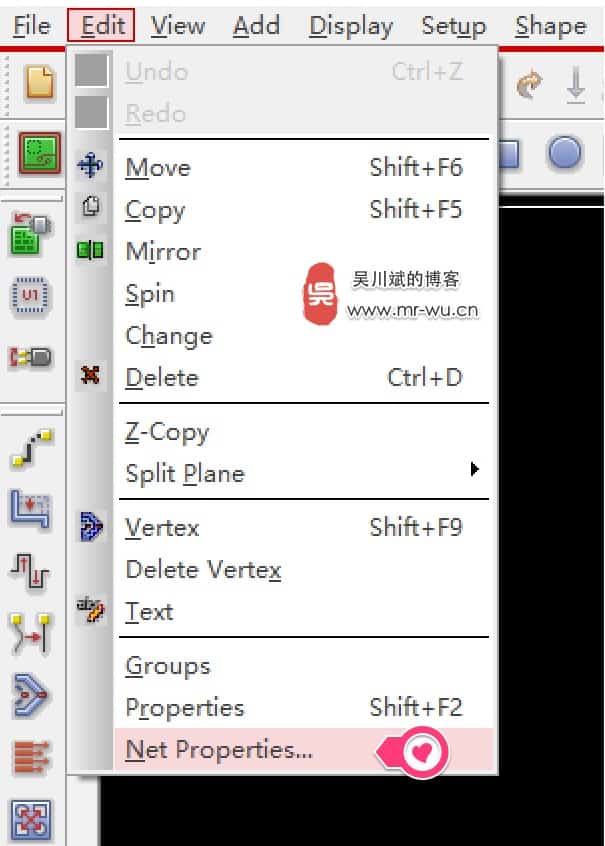

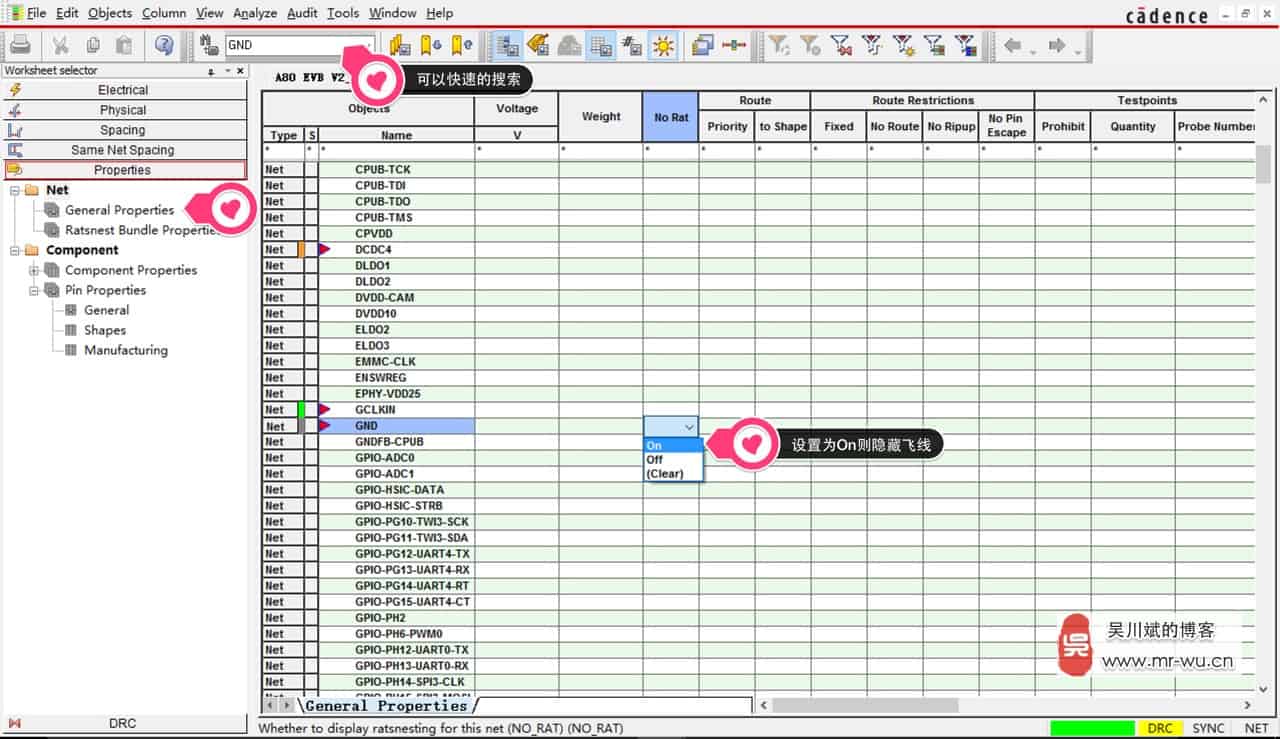

Cadence Allegro菜单栏”Edit->Net Properties…”，然后会弹出”Allegro Constraint Manager”对话框（即我们常说的约束规则管理器对话框），并会自动切换至“Properties”选项卡，我们在节点“Net->General Properties”下搜索对应的网络，如“GND、VCC-3V”，在对应的“Not Rat”列设置为“On”状态，即可隐藏对应的飞线啦。如果要取消隐藏，则选择“Clear”。

还有一个小技巧，就是不用一个一个的设置，可以像Excel一样，用鼠标拖选多个单元格，一并设置，非常快捷方便。

被隐藏了的网络，即使你点击“Rats All”也不会有飞线显示出来，世界瞬间清净了…
