原创 红外遥控编码分析仪

红外遥控编码分析仪2009

专业版

 红外遥控编码分析仪2009-专业版 使用手册(简体中文)

 IR Remote Control Code Analyzer 2009 - professional user's guide

 下载 软件download

[相关连接]
 《红外遥控编码分析仪2009-专业版》发布致辞
 著作权证书
 显示格式分析及标注信息例图
 显示解码信息例图
 显示模拟波例图
 显示错误电平例图
 生成参考波形例图
 模拟按键例图
 进行量产测试例图
 历史版本-2008专业版
 历史版本-V6.0专业版
 历史版本-V4.01
 历史版本-V3.3

[仪器组成]
仪器名称：红外遥控编码分析仪

配套软件1：红外遥控编码分析仪2009-专业版

配套软件2：遥控器量产测试仪 专业版 V2.0

配套软件3: 电脑万能遥控器 专业版 V3.0

采样设备：标配 YG-920 V8.0（RS-232 + USB接口）

其它配件：电源适配器，RS-232通信线，USB通信线，软件光盘

[更新记录]

日期：2009-4-4

    1、普通遥控器格式增加到136种。
    2、界面颜色可以有更多的选择。

日期：2008-10-26

    1、红外遥控编码分析仪全面升级到2009-专业版,并正式发布。
    2、投入了大量精力重写了普通遥控器和空调遥控解码引擎。
    3、得力于新的解码引擎，实现了对各种各样的遥控器格式做详细的编码分析和标注，支持常用的脉冲间隔调制（如6122）、双相调制（如RC-5）、高低电平调制（如1986）的标注。
    4、可以查看到各种格式的解码定义信息，包括位时间、载波、数据结构等。
    5、对软件界面做了重大改进，更加华丽。
    6、各通道可以选择动画更新波形，有滚动式、刷新式、由远到近式等。
    7、生成参考波形，根据当前通道格式定义和时间以及当前结果生成一个参考波形。
    8、显示模拟载波。
    9、错误电平标示，当解码出错时，波形上可标出出错的位置，让你知道问题出在哪里。
    10、可以选择10进制或16进制显示结果。

更多内容......

[软件特点]
  在电脑上清晰稳定地显示信号完整波形，这是很多示波器达不到的。
  可测试脉冲宽度、码串长度、数据位数、引导码、客户码、数据码、重复码等。
  支持用户自定义解码方法。
  自动保存历史记录。
  四通道显示波形，方便波形对比，每个通道支持2种工作模式。
  支持130多种标准编码格式。
  支持200多种空调遥控码。
  WINDOWS编程，界面友好、漂亮，您可以设定自己喜爱的界面。---2009版的界面更加豪华精美
  各通道可以选择动画更新波形，有滚动式、刷新式、由远到近式等。---2009版新增
  波形数据保存、查阅、共享。
  波形放大、平均值显示。
  可以以发射信号相位或接收头输出的信号相位显示波形，注意这两个信号是反相的。
  波形拖动功能，如从示波窗把波形拖到收藏夹保存。
  测量任意两点的时间。
  大字符显示测试结果、载波频率，可用于量产测试。
  对已知编码做详细分析，包括客户码划分，键码划分，每位数据的划分方式等非常请细。支持脉冲间隔调制、双相调制、高低电平调制等方式。---2009版新增
  查看格式解码信息，包括位时间定义、载波频率、位数、调制方式、位顺序、参考波形等。---2009版新增
  生成参考波形，根据当前通道格式定义和时间以及当前结果生成一个参考波形。---2009版新增
  显示模拟载波。---2009版新增
  错误电平标示，当解码出错时，波形上可标出出错的位置。---2009版新增
  可以选择10进制或16进制显示结果。---2009版新增
  模拟键盘击键动作，通过这个功能可以把结果自动输入到其它软件中，如WORD，EXCEL等，就象在键上敲入一样。---2009版新增
  2009版全面支持简体中文、繁体中文、英文 的Win98、WinMe、WinNT、Win2K、WinXP、Win2003、Vista操作系统。
  支持中英语音读键码、读载波。
  配合《遥控器量产检测仪 专业版V2.0》，可用于生产线批量检测遥控器。
  配合《电脑万能遥控器 专业版 V3.0》，可实现对电脑的遥控。

[采样设备特点]
  YG-920 V8.0 采样器采用32位处理器，100MHz主频，高精度测量，0.1微秒级分辨率。
  USB2.0接口，快速传输数据，提高批量测试速度。
  支持最长8秒采样时间，最长1024位的遥控指令，确保能正确接收所有彩电、VCD、DVB、空调等遥控器指令。

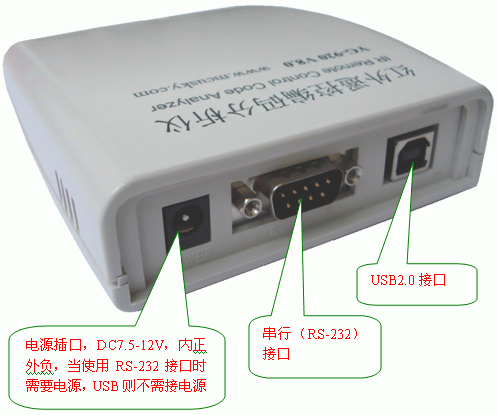

  同时保留RS-232接口，兼容早期电脑。
  直接接收遥控器发出的信号，不必拆开遥控器。
  支持38K载波、非38K载波、无载波红外遥控信号。
  支持载波频率测试。

[应用领域]
  专业红外遥控器开发商，用于开发测试。
  红外遥控器生产厂家，量产检测。
  红外遥控器IC供应商。
  智能家居开发商，开发红外遥控器终端。
  家电开发、玩具开发。
  可用于测试RF遥控信号（如PT2262），测试串口信号等。

[新旧采样设备对比]



　

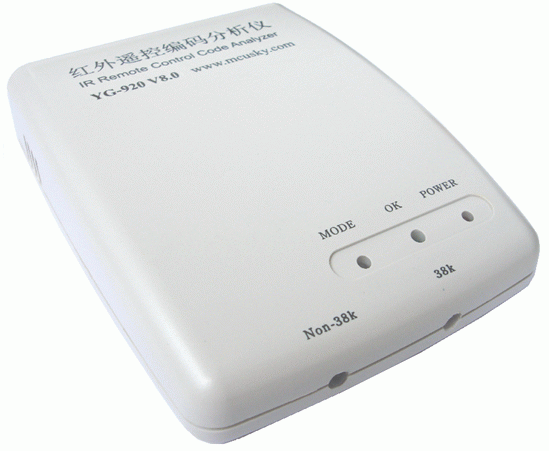

标配 采样设备 YG-920 V8.0
