原创 红外遥控万用测试仪-红外接收头检测仪

2011-7-31 18:29 2727 10 9 分类: 测试测量

www.mcusky.com

红外遥控万用测试仪

号:YG-802

开发天地 品质追求

【红外接收头检测仪】

【遥控器批量检测仪】

【红外遥控编码分析仪】












【硬件】

1、 多功能:集红外接收头检测仪、遥控器批量检测仪、红外遥控编码分析仪于一身。

2、 硬件:32位处理器,12ADC320 X 240 彩色TFT触摸式液晶屏。

3、 按键,触摸操作。

4、 程控电压源,程控红外发射信号源,自动量程电流测量电路。

5、 接收:内置38K接收头、56K接收头、红外接收管。

6、 接口:USB接口、485/RS-232通信接口、外部控制接口。

7、 PC软件功能:接收头测试管理软件、红外遥控编码分析仪软件。

8、 可连接电脑或独立使用,可随身携带,便携应用。

9、 供电:外接DC 7.5V-12VUSB供电,内置DC-DC升压、降压电路。

10、 升级:固件在线升级,功能无限延申。

11、 外壳:二次氧化铝质外壳。

12、 体积:163 * 115 * 33 mm

13、 重量:400g

14、 功耗:空载:250mA,满载(输出100mA):550mA

【红外接收头检测】

1、 程控电压源: 1.0V - 6.0V

2、 电流量程: 0 - 100.0mA,自动量程切换。

3、 发射电流峰值: 0.01mA - 200mA

4、 发射占空比: 10% - 90%

5、 发射载波: 0 - 100KHz

6、 可以检测静态电流、工作电流、输出高电平、低电平、内阻、脉冲误差、解码测试。

7、 支持普通测试、批量测试、载波测试、电压测试、灵敏度测试几种工作模式。

8、 支持机械手握手信号:StartOKNG End

9、 支持更高级的测试分析:测试信号波形、载波响应曲线、电压响应曲线、信号强度响应曲线等。

10、 批量测试:判定标准设定,保存检测记录,检测记录打印、导出到EXCEL

11、预存多种测试方案。

【遥控器批量检测】

1、 支持100多种普通(不支持空调)红外遥控器的编码格式,可应用户的要求增加对新格式的支持,并且在线升级。

2、 全自动识别编码格式,不必预选格式,快速反应。

3、 宽载波高精度(简称:宽频高精度)接收模式,直接支持0-100KHz任意载波,兼容性更好, 38KHz56KHz载波远距离测试。

4、 可以准确地检测出遥控器的晶振误差,有效控制晶振误差在指定范围内,比如小于1.5%。这项功能对目前很多采用内置晶振的遥控IC(晶振编差大)非常有用。

5、 可以检测出简单重复码,全码重复码,如NECTC9012等。

6、 按键数据由EEPROM掉电保存。

7、 显示遥控器格式名称、客户码、按键码。

8、 10种工作模式,满足各种测式要求。

9、 比对测试,可以一次性录入最多303 码的遥控器 ,用于测试一键多码的遥控器,如一支遥控器有50个键,每个键发6个码,总数就达到300个码,再做比对测试,不必记码,分“有序比对”和“无序比对”模式。

10、 录入方式有手动录入和自动录入二种。

11、 载波频率测试。

12、 检测通过数量统计。

13、 按键寿命测试。

【红外遥控编码分析仪】

1、 高精度采样,0.1微秒级分辨率。

2、 USB2.0接口,快速传输数据,提高批量测试速度。

3、 支持最长8秒采样时间,最长1024位的遥控指令,确保能正确接收所有彩电、VCDDVB、空调等遥控器指令。

4、 直接接收遥控器发出的信号,不必拆开遥控器。

5、 支持38K载波、56K载波、非38K载波、无载波红外遥控信号。

6、 在电脑上清晰稳定地显示信号完整波形,这是很多示波器达不到的。

7、 可测试脉冲宽度、码串长度、数据位数、引导码、客户码、数据码、重复码等。

8、 支持用户自定义解码方法。

9、 自动保存历史记录。

10、 四通道显示波形,方便波形对比,每个通道支持2种工作模式。

11、 支持180多种标准编码格式。

12、 支持200多种空调遥控码。

13、 WINDOWS编程,界面友好、漂亮,您可以设定自己喜爱的界面。---2009版的界面更加豪华精美

14、 各通道可以选择动画更新波形,有滚动式、刷新式、由远到近式等。---2009版新增

15、 波形数据保存、查阅、共享。

16、 波形放大、平均值显示。

17、 可以以发射信号相位或接收头输出的信号相位显示波形,注意这两个信号是反相的。

18、 波形拖动功能,如从示波窗把波形拖到收藏夹保存。

19、 测量任意两点的时间。

20、 大字符显示测试结果、载波频率,可用于量产测试。

21、 对已知编码做详细分析,包括客户码划分,键码划分,每位数据的划分方式等非常请细。支持脉冲间隔调制、双相调制、高低电平调制等方式。---2009版新增

22、 查看格式解码信息,包括位时间定义、载波频率、位数、调制方式、位顺序、参考波形等。

23、 生成参考波形,根据当前通道格式定义和时间以及当前结果生成一个参考波形。

24、 显示模拟载波。

25、 错误电平标示,当解码出错时,波形上可标出出错的位置。

26、 可以选择10进制或16进制显示结果。

27、 模拟键盘击键动作,通过这个功能可以把结果自动输入到其它软件中,如WORDEXCEL等,就象在键上敲入一样。

28、 2011版全面支持简体中文、繁体中文、英文 Win98WinMeWinNTWin2KWinXPWin2003VistaWindows 7操作系统。

29、 支持中英语音读键码、读载波。

30、 配合《遥控器量产检测仪 专业版V2.0》,可用于生产线批量检测遥控器。


强劲的CPU


正面图


电源,USB,开关,RS-232接口


外部控制通信接口


信号接收窗




按键

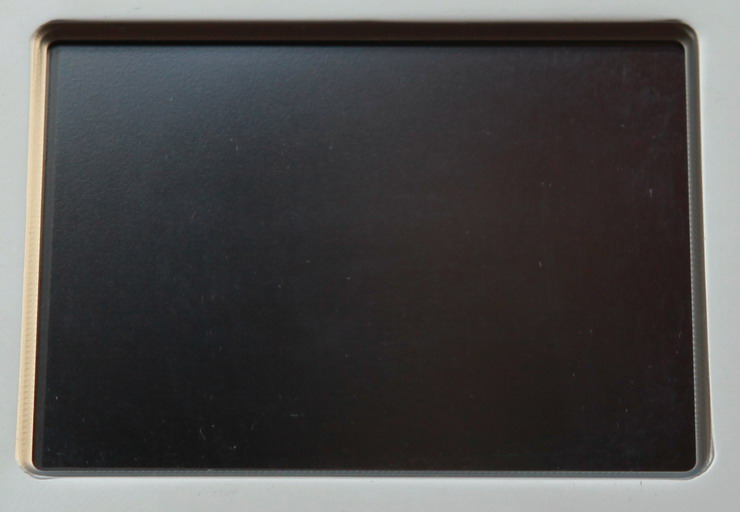

彩色LCD屏
