原创 Hello! Cadence PCB 设计–第一章 Cadence SPB 概述

什么是 Cadence SPB, 它能做什么

Cadence SPB 是 Cadence Design Systems Inc 旗下用于PCB板级设计的EDA软件。Cadence Design Systems Inc，是EDA行业全球领先的供应商，提供电子设计技术服务和工程服务。Cadence公司提供用于芯片级设计及PCB板级设计及信号完整性仿真的EDA设计软件，以及提供包括 memory，analog，SoC peripherals 等等的授权IP服务。其产品线涵盖了电子设计的整个流程，包括系统级设计，功能验证，IC综合及布局布线，模拟、混合信号及射频IC设计，全定制集成电路设计，IC物理验证，PCB设计和硬件仿真建模等。同时，Cadence公司还提供设计方法学服务，帮助客户优化其设计流程；提供设计外包服务，协助客户进入新的市场领域。

Cadence SPB 是一套PCB板级设计完整解决方案，涵盖了从原理图设计到PCB设计以及生产加工装配输出的整个流程。Cadence SPB 包括原理图输入设计工具，元件库管理工具，PCB设计工具和一个自动/交互式的强大的布线工具。

为什么学Cadence SPB ？最直接的一点，会Allegro的工程师相对于其他EDA工程师来说，薪水要拿的多一些。而且现在很多IC原厂提供的方案都是基于Orcad的原理图格式及Allegro的pcb格式, 会Cadence的话，直接在原厂的方案上修改及复用，能加快产品的研发速度，尽早的抢占市场。而且学会了Cadence SPB，对后续应对高速高密度PCB设计，甚至到了IC级的Layout都有帮助，前面介绍过，Cadence 的产品线涵盖了PCB设计及IC设计，其自家的EDA设计工具都是一脉相承的，很容易转换。

Cadence SPB 有多牛，来段视频色诱一下

Cadence SPB 17.0 的安装过程

本文基于最新的Windows 10 操作系统环境 及 Cadence SPB 17.0 平台进行讲解，下边将一步步详细介绍Cadence SPB 17.0的安装过程。

Cadence SPB 17.0 在Windows 的各个版本中安装的步骤是相同的，大家有兴趣的话可以到我的博客观看相关的安装视频。

http://www.mr-wu.cn/cadence-orcad-allegro-sigrity-windows-all-platform-installation-tutorial-videos-share/

需要着重强调一下，在开始安装Cadence软件之前，需要将计算机里的所有防护杀毒软件暂时关闭，因为Cadence软件在安装的过程中会修改系统的注册表信息，License Manager 管理程序会注册成系统服务随计算机启动，这必将触动安全防护软件的敏感神经，从而造成Cadence安装失败。

1. 先下载Cadence SPB 17.0 的安装包，下载地址为：

http://www.mr-wu.cn/cadence-orcad-allegro-resource-downloads/

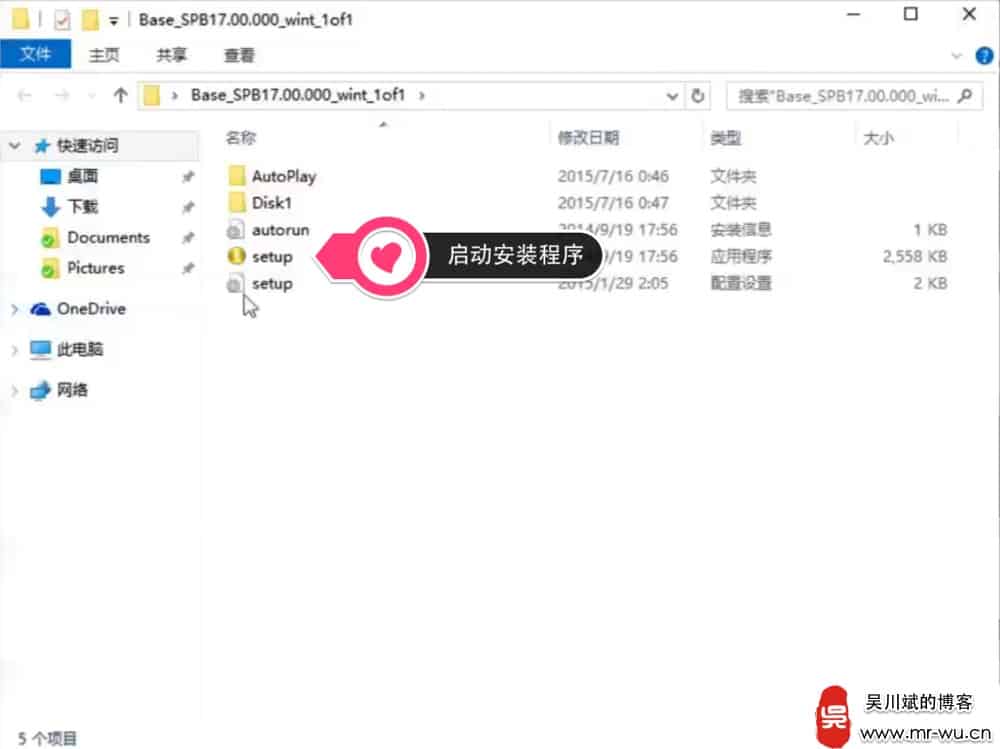

2. 解压缩安装包，然后进入解压后的安装目录，双击Setup.exe启动安装程序

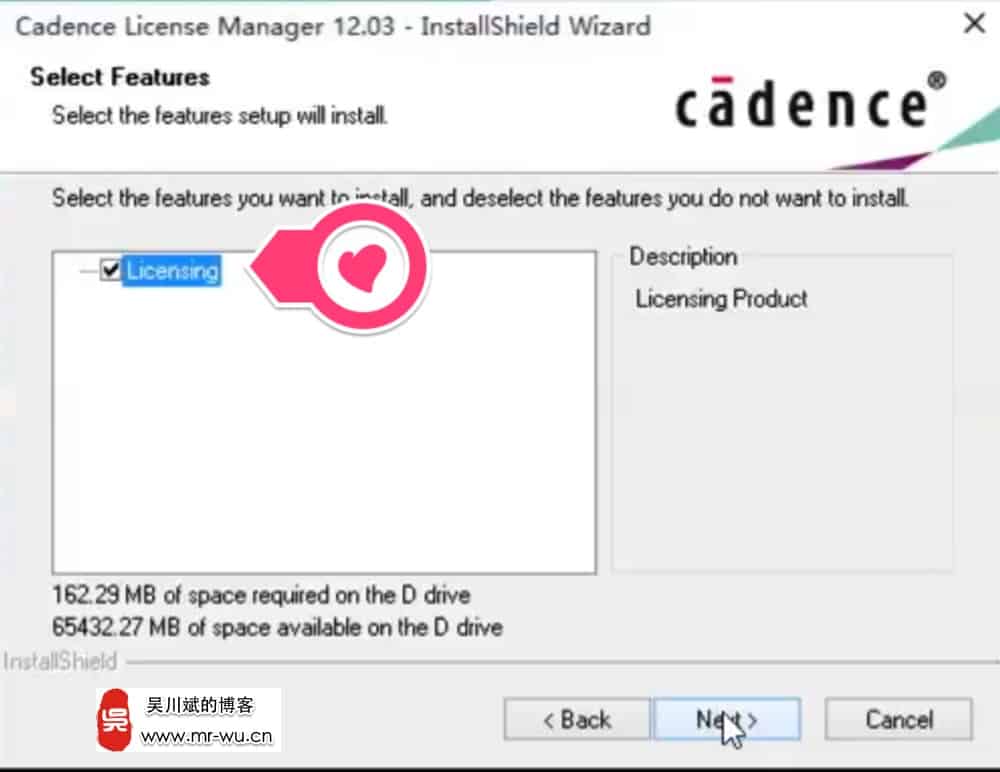

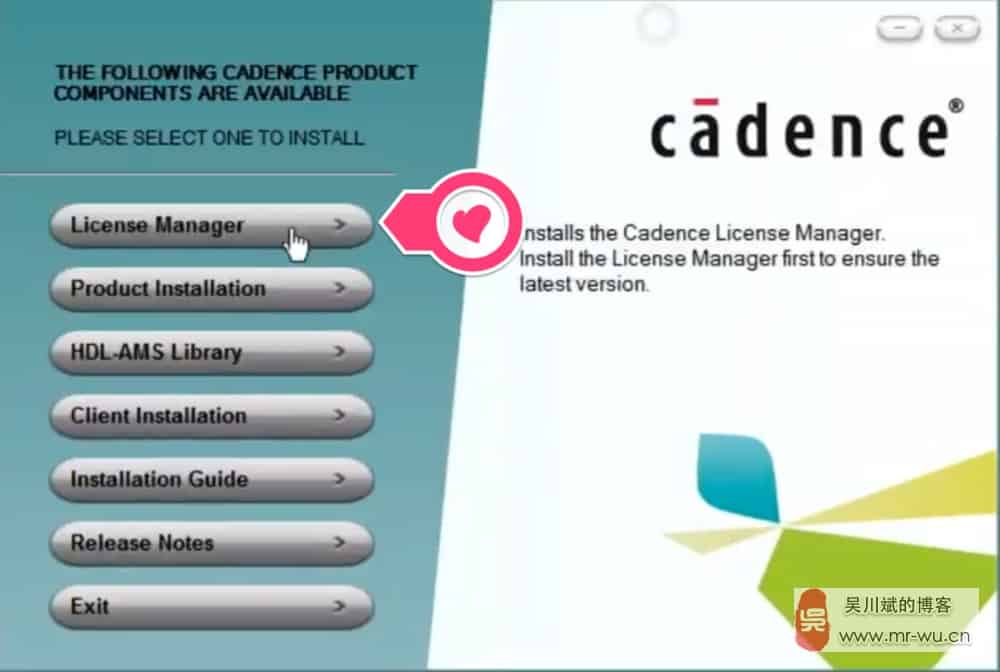

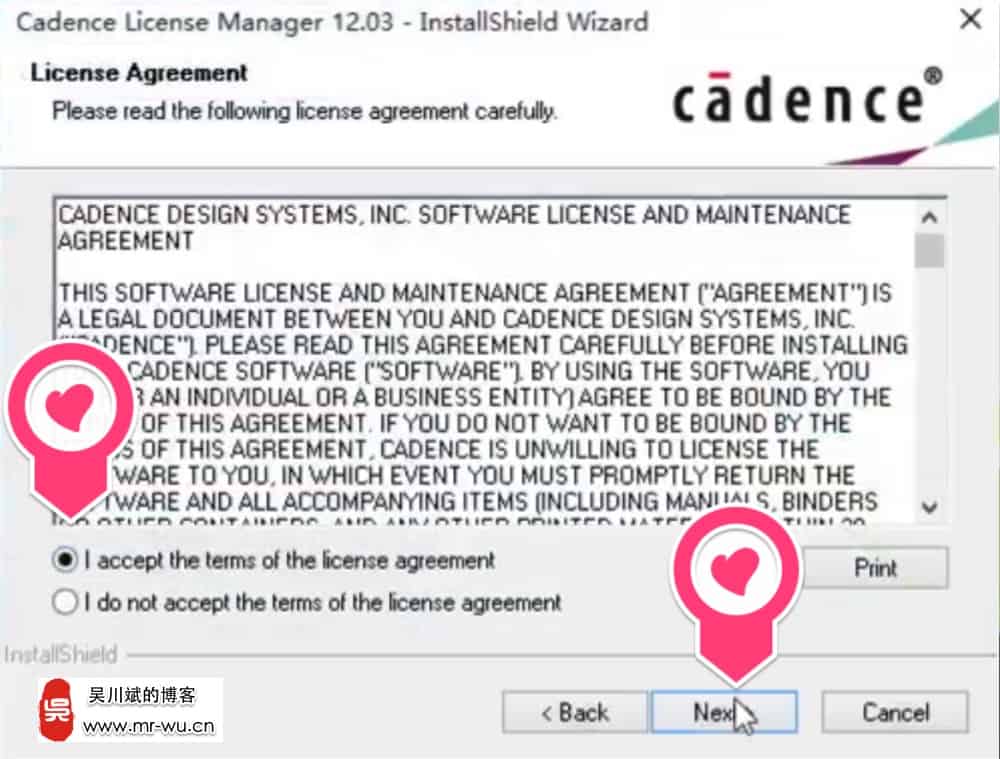

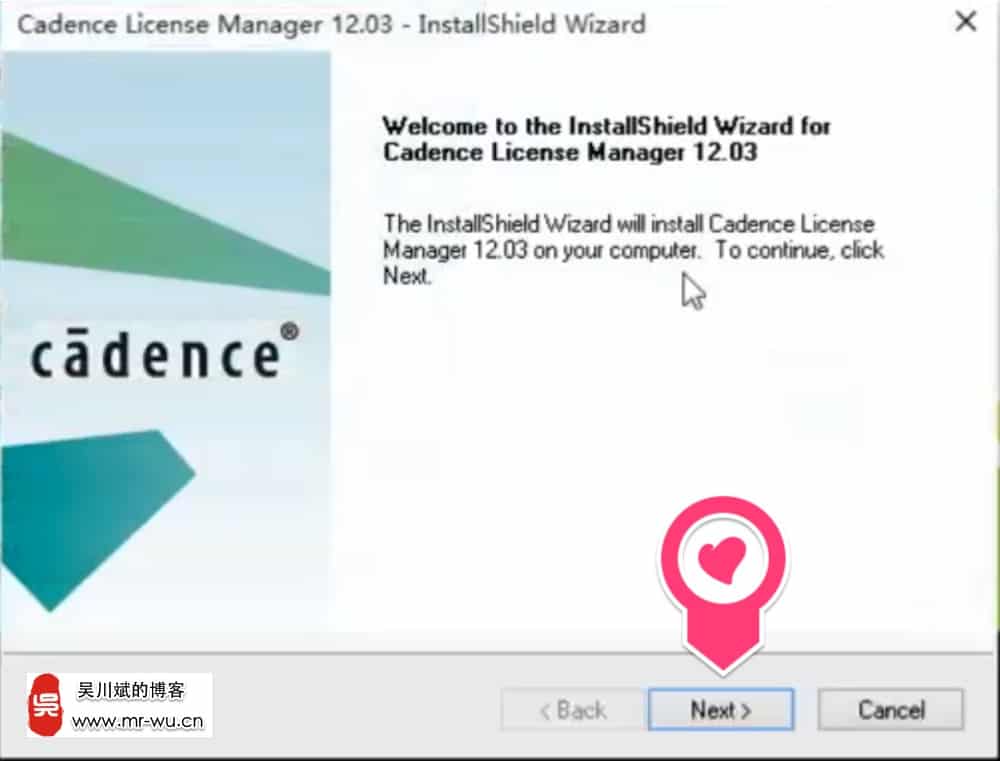

3. 首先安装License Manager组件

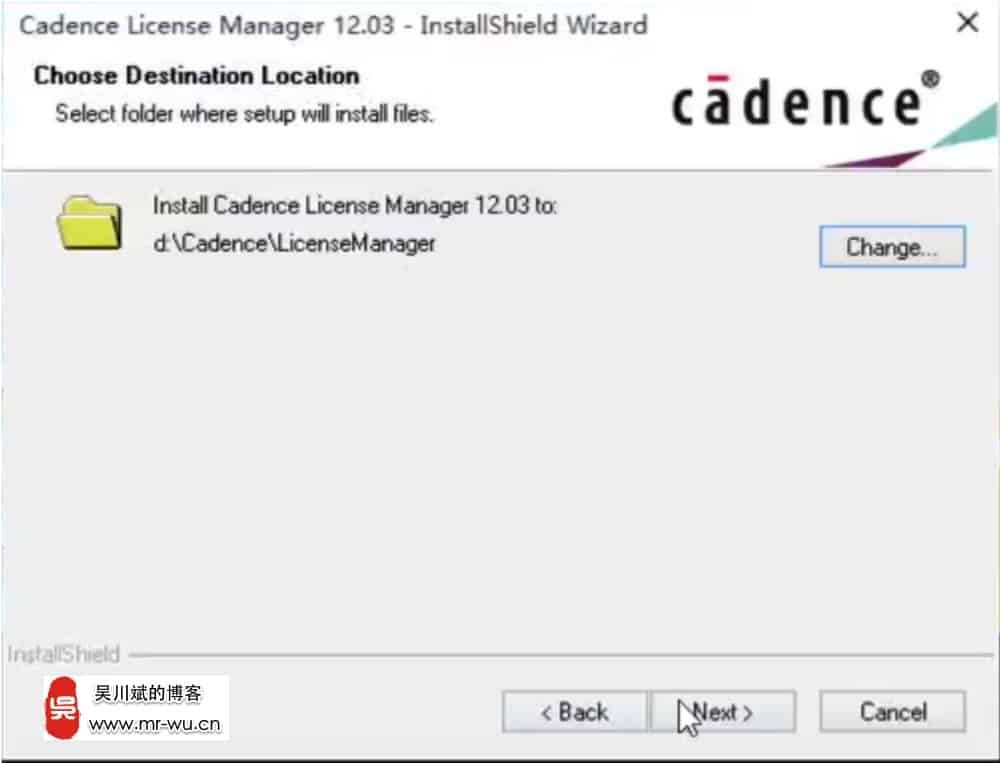

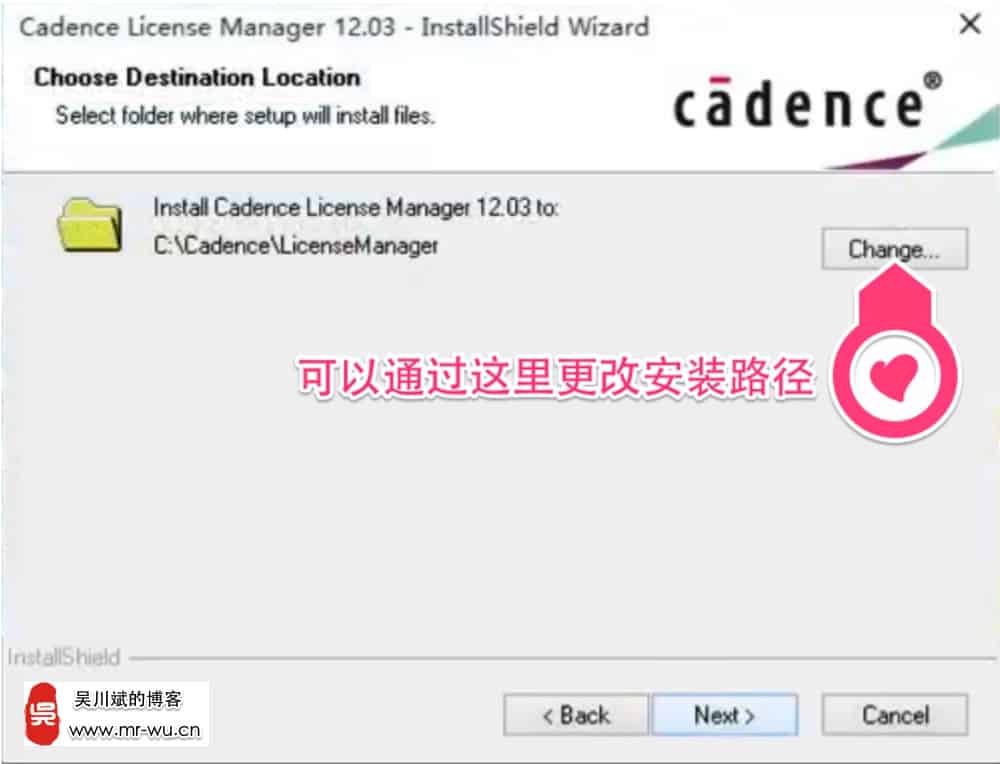

系统默认将 License Manager 安装到C:\Cadence路径下，我们可通过点击“Change…”按钮更改安装路径到D:\Cadence路径下。

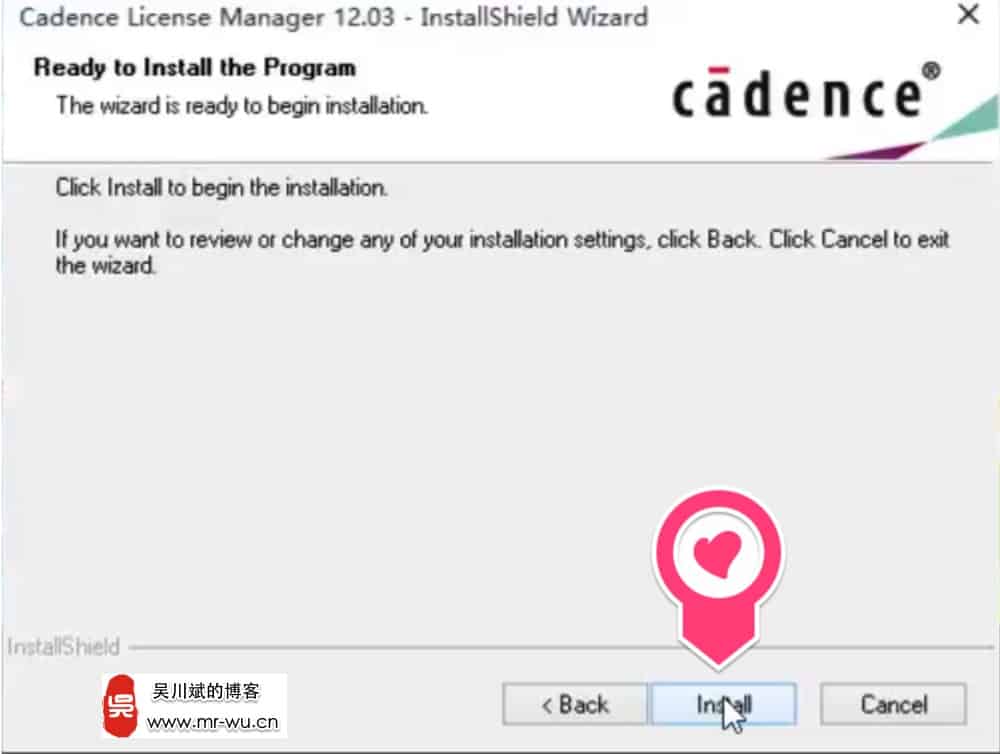

点击“Install”按钮开始进行License Manager的安装

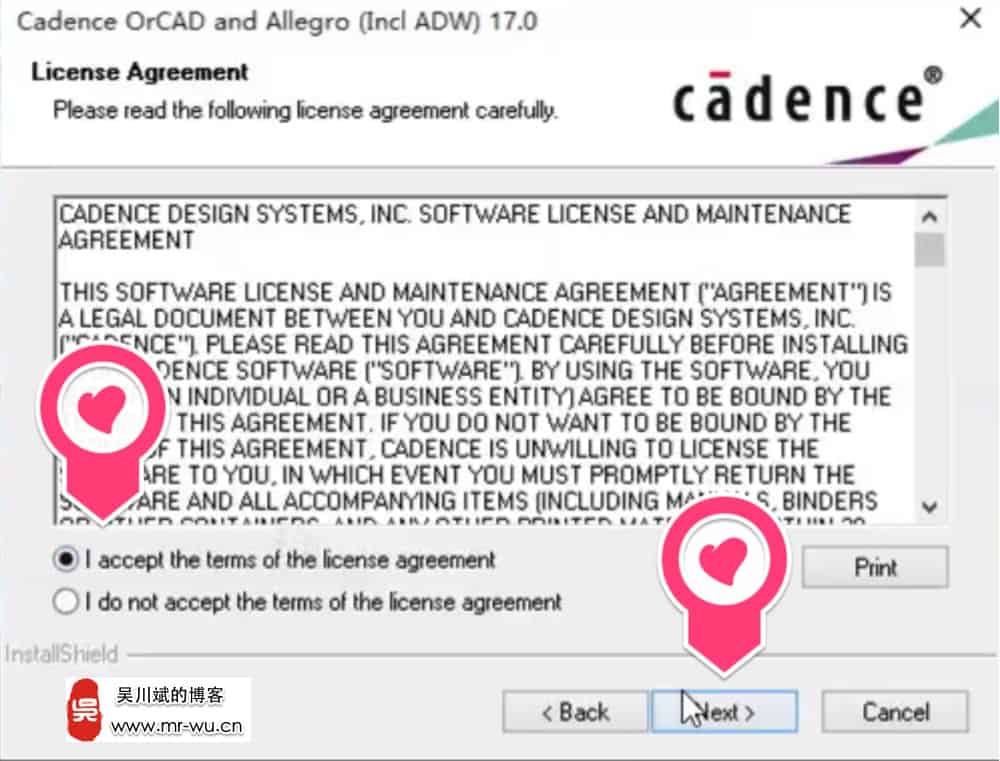

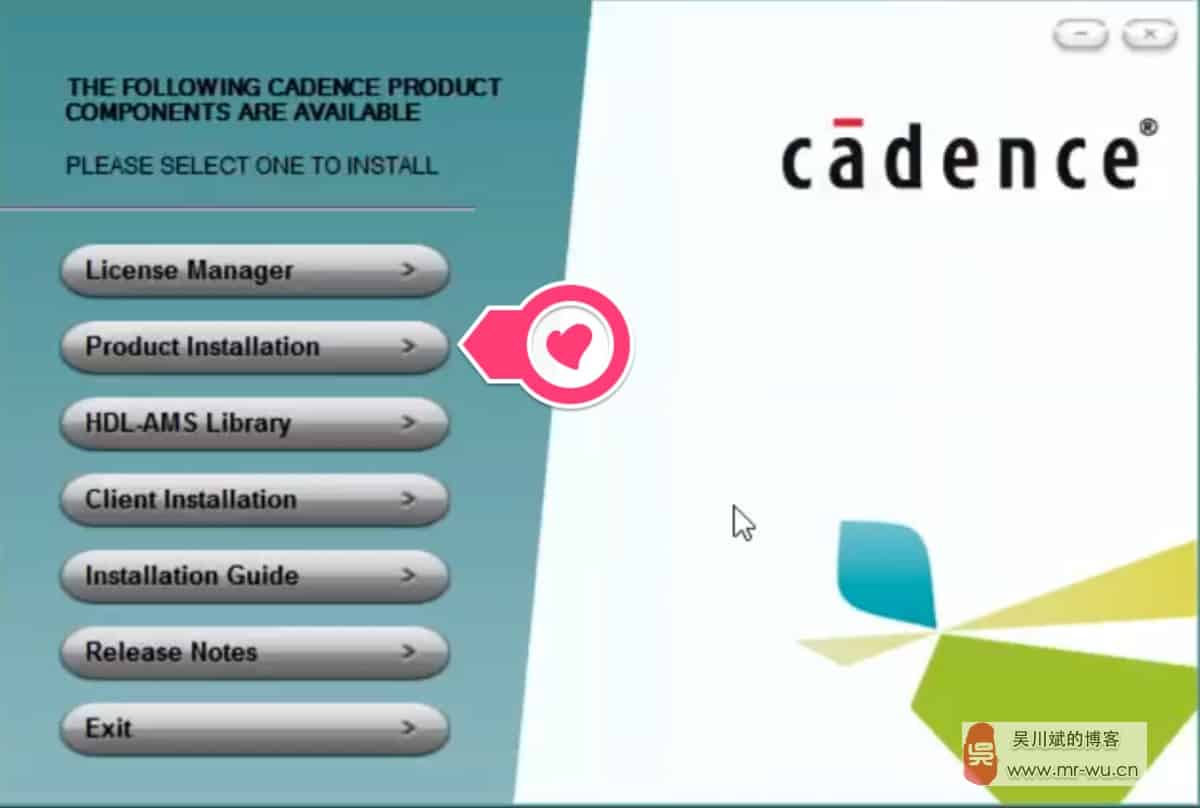

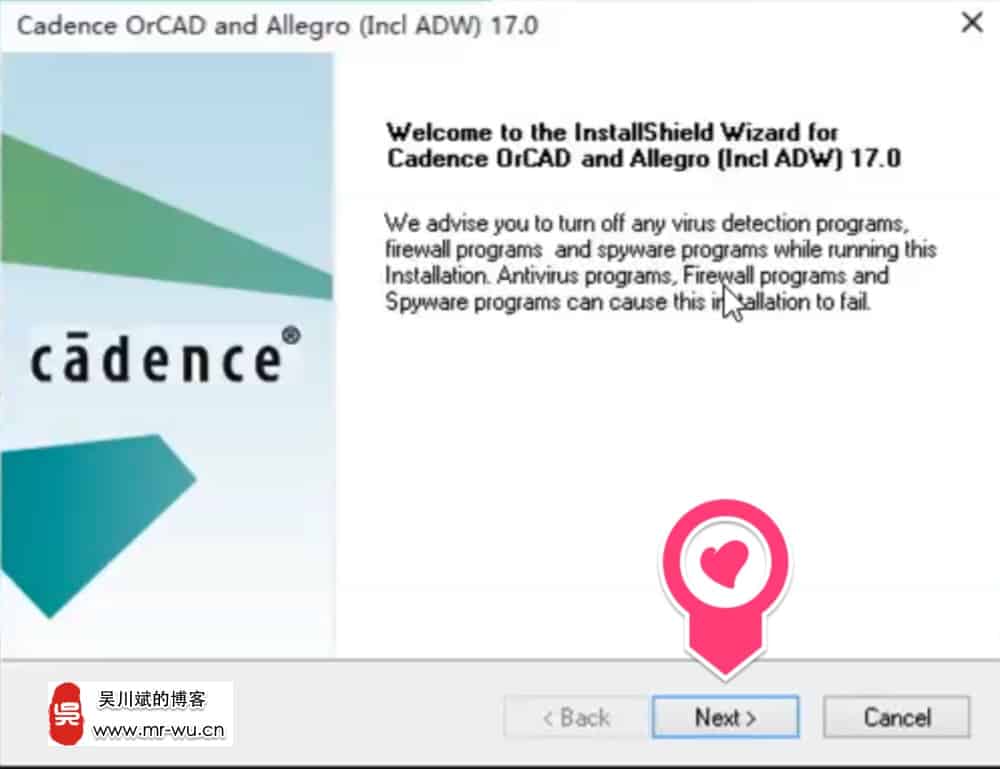

4. 接着安装Cadene SPB 组件

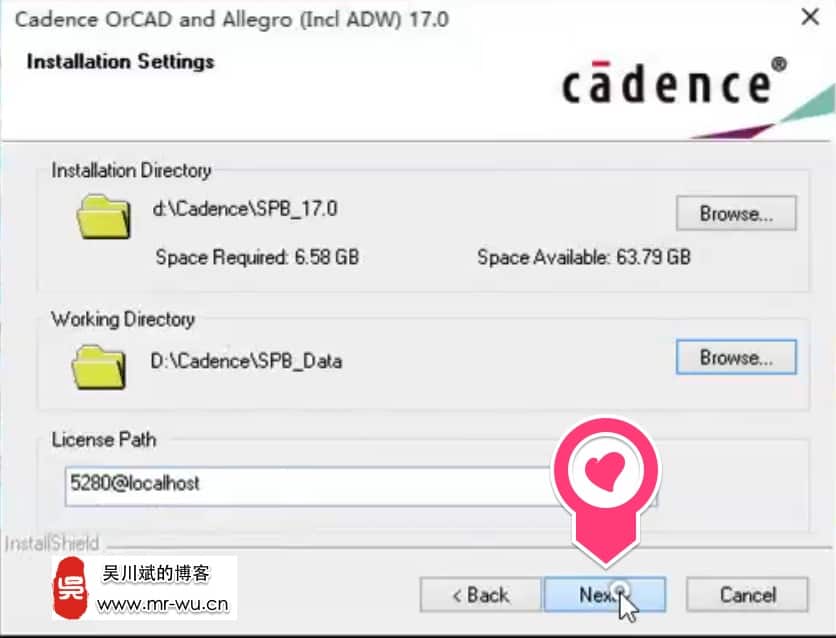

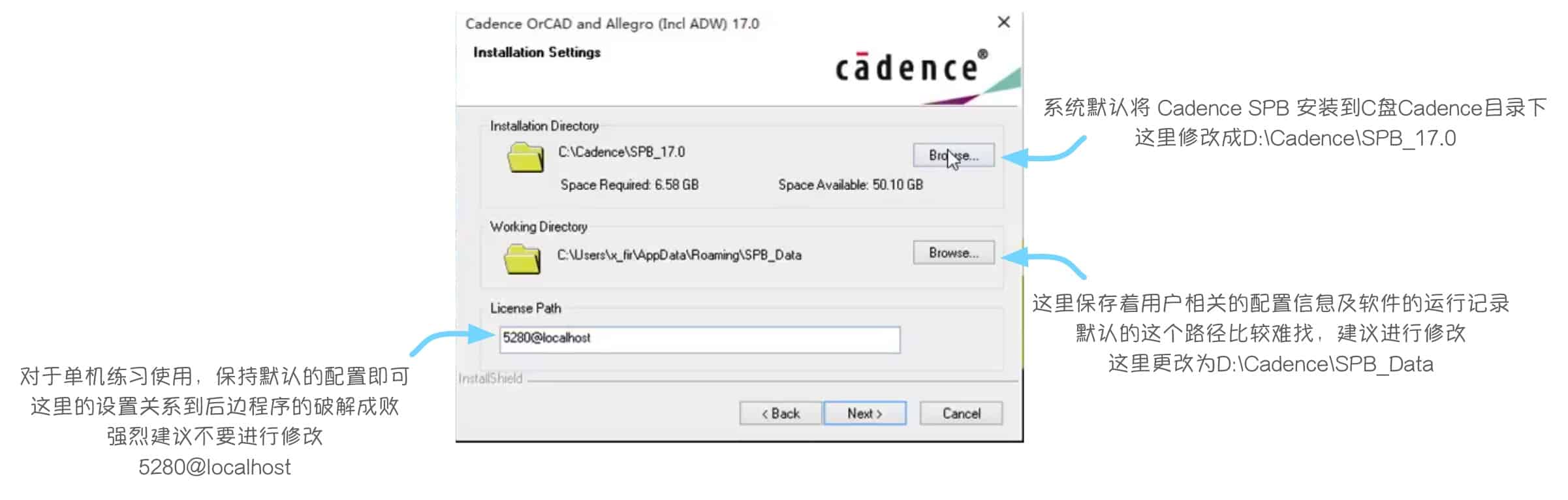

系统默认将 Cadence SPB 安装到C:\Cadence路径下，这里修改到D:\Cadence路径下，工作空间目录保存着用户相关的配置信息及软件的运行记录，在后边的设置Allegro快件键的时候会用到，默认安装的工作空间目录路径比较难找，建议进行修改，这里统一到D:\Cadence路径下。

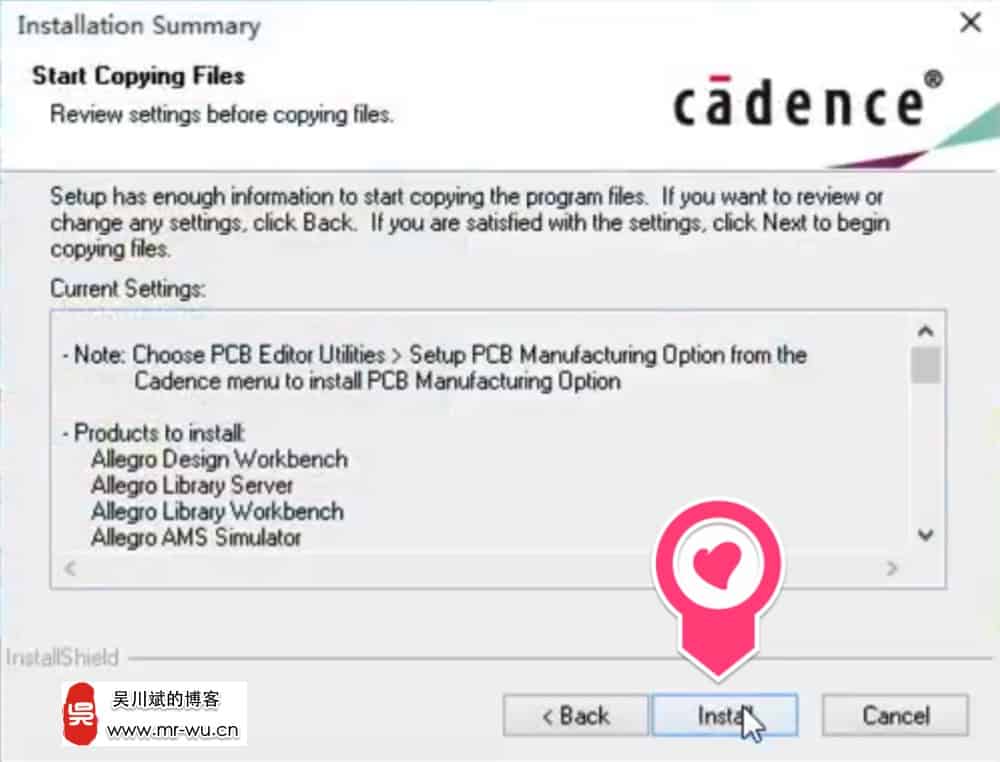

点击“Install”按钮，开始Cadence SPB 的安装过程。Cadence SPB 的组件比较大，整个安装过程耗时会比较长，请耐心等待。

经过漫长的等待之后，安装终于完成。

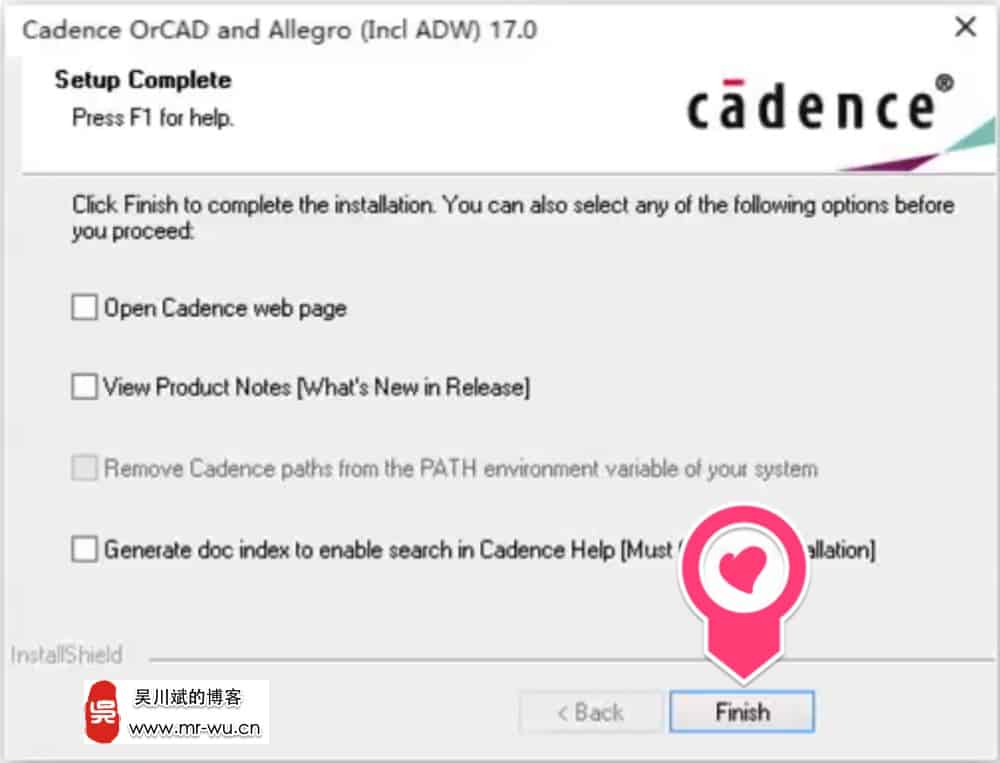

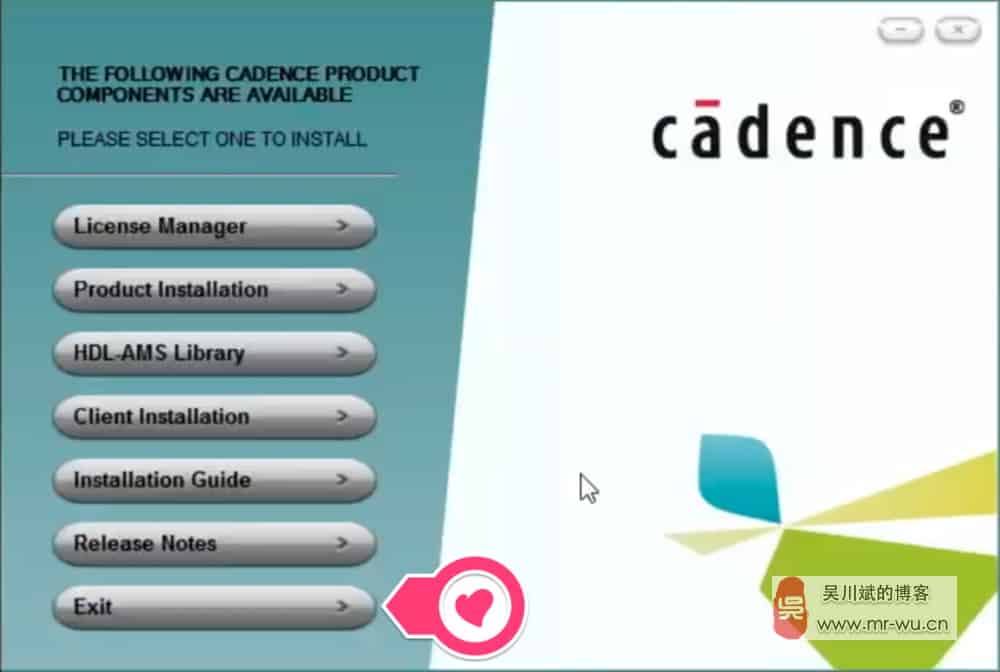

点击“Exit”退出 Cadence安装过程。

5. Cadence SPB **过程

接下来使用“阿狸狗**大师”对Cadence SPB进行**，阿狸狗**大师可以通过下边的URL地址进行下载。建议大家下载最新的版本。

http://tools.mr-wu.cn/aleego-crack-master/

阿狸狗**大师分为XP特别版本及通用版本，如果您使用的是 Winsow XP 系统建议下载XP特别版，Win7、Win8、Win10等后续 Winsows 版本建议下载通用版本，其实XP特别版与通用版只是界面上的不同，功能及操作步骤是一样的。

启动阿狸狗破戒大师

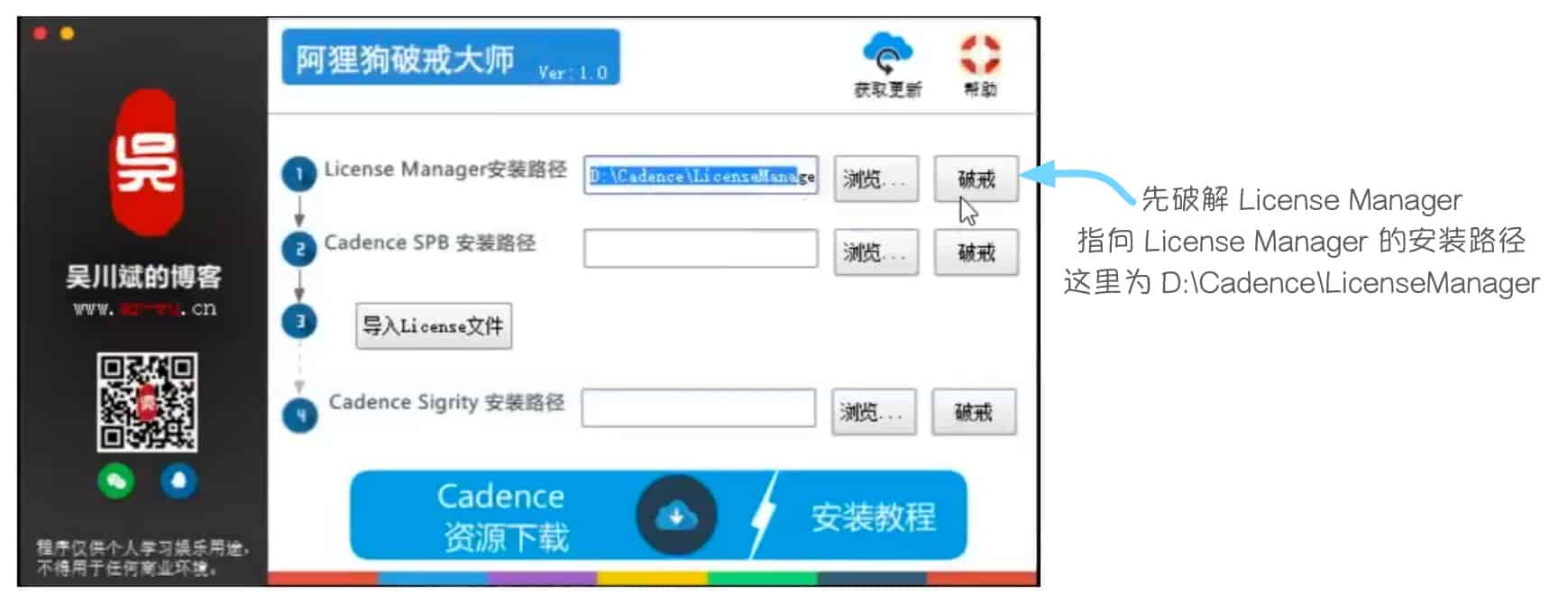

运行阿狸狗破戒大师后，第一步先对License Manager 进行**，浏览指向License Manager的安装路径，这里为”D:\Cadence\LicenseManager”。

第二步，接着对Cadence SPB的主体程序进行**，浏览指向Cadence SPB 的安装路径，这里为“D:\Cadence\SPB_17.0”。**Cadence SPB主体程序耗时比较长，需要耐心等待一会，**期间，千万不要把弹出的Wi

这里的博文有字数限制...容不下了额~~~ 感兴趣可移步到原文链接查看
