万用表查漏电全攻略
电气自动化控制网','电气自动化控制网 2024-05-23


阴雨潮湿天气逐渐增多,漏电原因的故障报修也多了起来,相信电工朋友都在为查找漏电的原因动了不少脑筋。其实电工之家告诉你可以利用手中的万用表就能很轻松地查出漏电的原因。

故障查找分析
分析哪里漏电之前,我们要先看看家里出现了什么故障现象,有什么明显特征;其次从表面观察有无直观的故障点,然后再进行下一步检查。
1. 先断开我们的电源进线的总隔离开关,关闭用户的所有用电负荷,如拔下冰箱插头、断开水泵开关等。

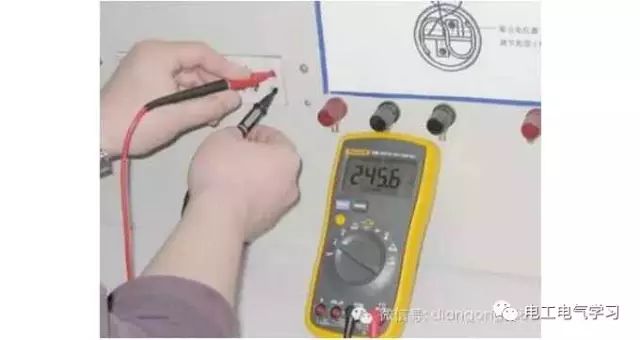

2. 把数字型万用表的挡位放在欧姆档的200M挡上,一只表笔放在负荷侧两根出线其中的一根上,另一只表笔碰触墙壁,最好是碰触接地线或者临时接地线。等万用表上显示的数字稳定后,读出的是主线路的绝缘电阻数值,

如果绝缘电阻数值小于0.5兆欧,那么是主线路出了问题,如果绝缘电阻在0.5兆欧以上,那就可以排除是主线路出了问题。用同样的办法测量另外一根导线,也查看数值,看是否是主线路出了问题。

3. 查看分路及各用电电器的绝缘电阻值,也是用同样的方法逐个检测,直到找到故障点为止。
操作注意事项
1. 使用万用表欧姆挡的200M挡时,注意在测量的时候不能用手触及表笔的金属部位,那样会使读数不准确。
2. 在测量各个用电设备的时候注意要先放电,以防用电设备中的容性电流伤人。
这个方法是在无电的状态下查找故障点的比较安全的方法。此方法也适用于动力用户和厂房漏电的查找,不过在查找时,不仅要断开电源进线,还应该断开零线,避免发生触电事故。
