前面有写过一篇如何让AltiumDesigner出BOM位号交互图的，
详见链接
AltiumDesigner生成BOM和位号图交互对应的HTML文件
最近直接把BOM位号交互的位号图打包给代工厂，代工厂反馈产线都是直接打印出来位号图使用的，交互式的hdml文件只能用电脑看，不方便，没办法只能重新出传统的位号图。确实这种交互式的比较适合硬件调试时使用。
其实，之前是有写过一篇如何用AltiumDesigner出位号图的，只不过版本比较低，详见链接
但是和现在的高版本，比如22版本还是有差异的，本篇记录如何使用AltiumDesigner22出生产用的位号图，记录关键步骤供大家参考。

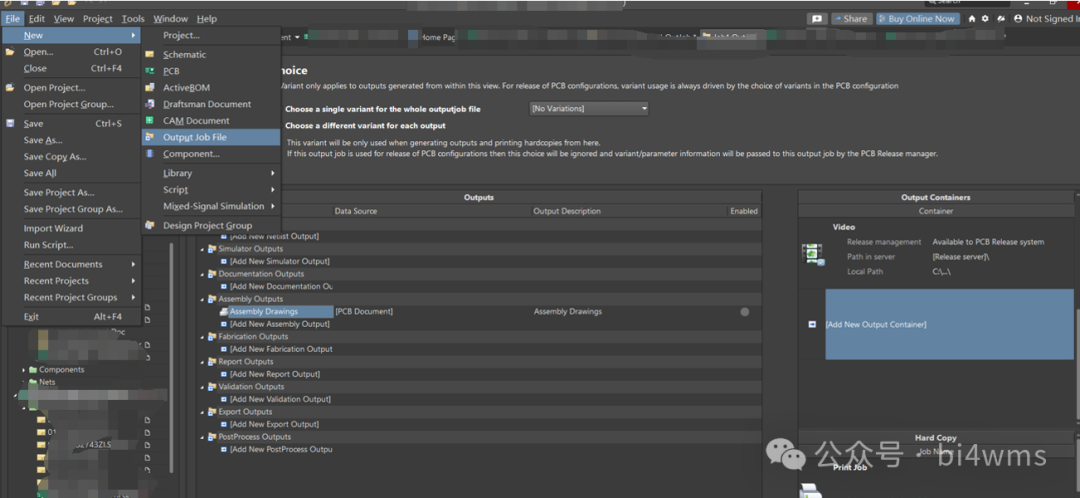

一、新建工作项

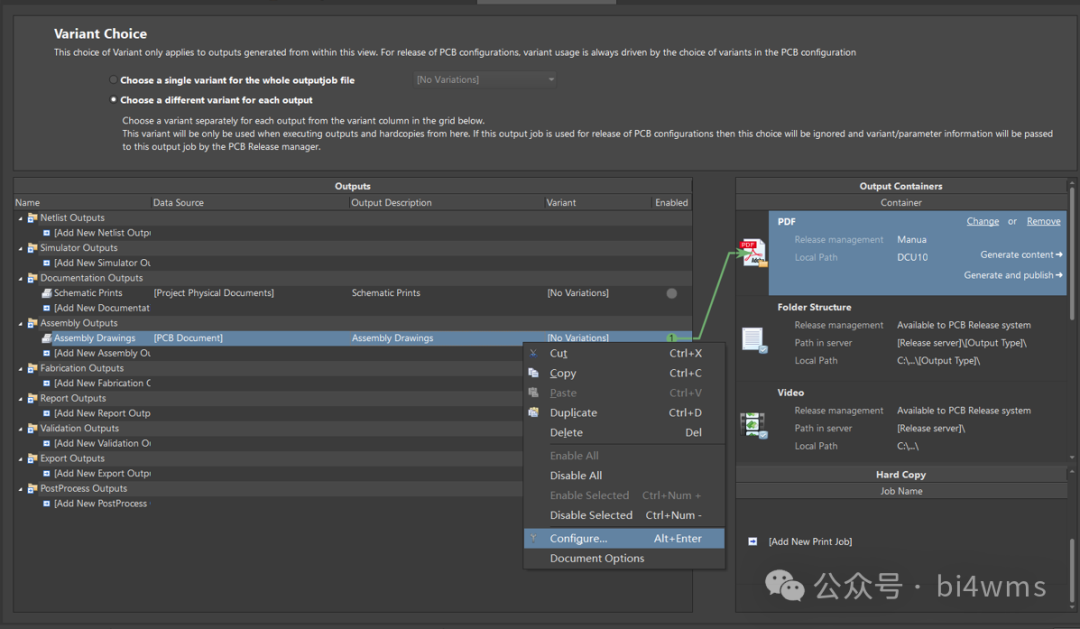

二、右键进入设置

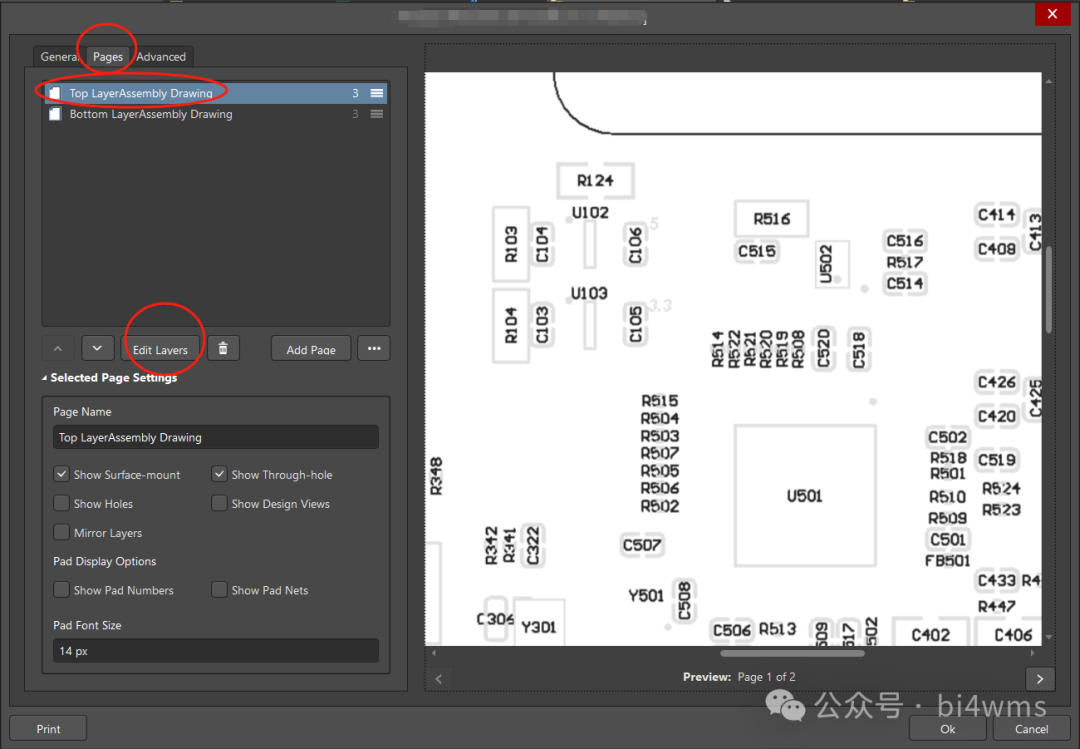

三、配置page项

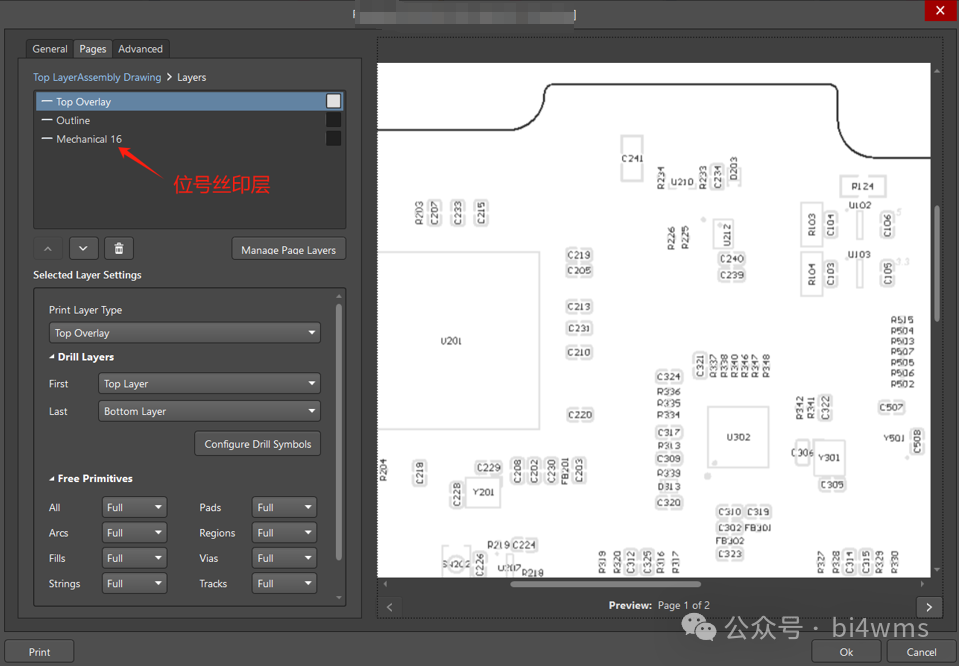

Top面选择这三层即可，这里的机械层16，是放置顶层器件的位号层。
然后三层的颜色注意选择，因为打印是黑白色的，丝印层边框啥的选择浅灰色，板框和位号层的颜色选择黑色，最终打印出来更加容易辨认。
底层配置这边最下面注意选择要镜像。

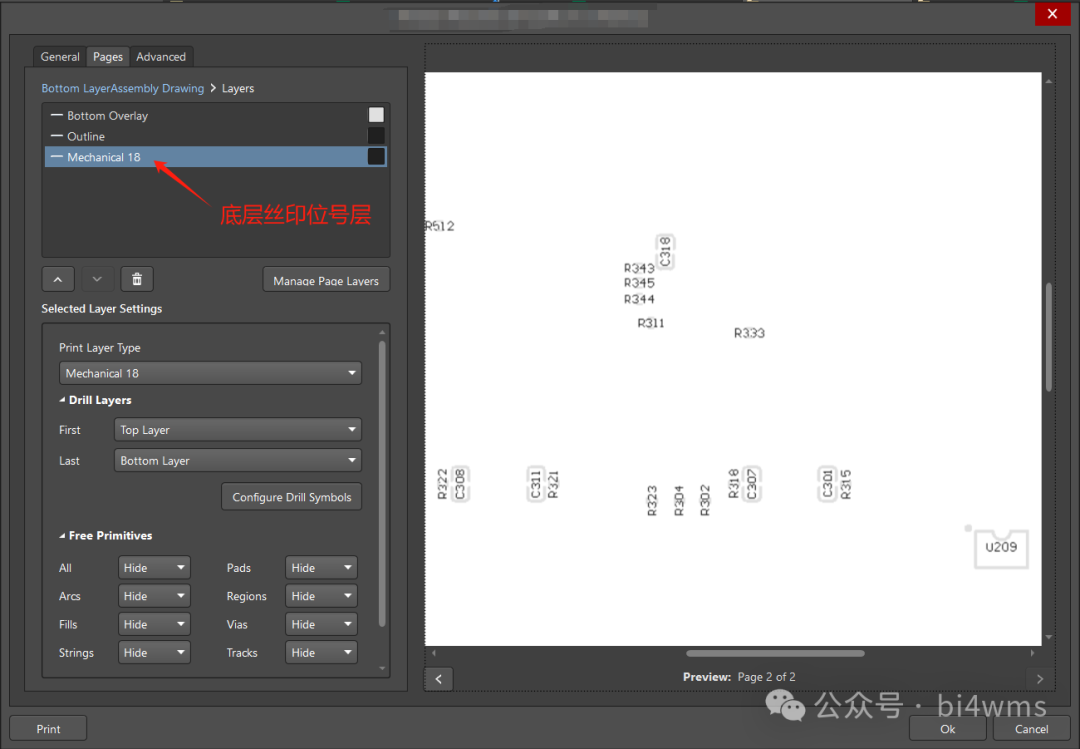

对应的bottom面也选择三层即可，这里的机械层18，是放置底层器件的位号。

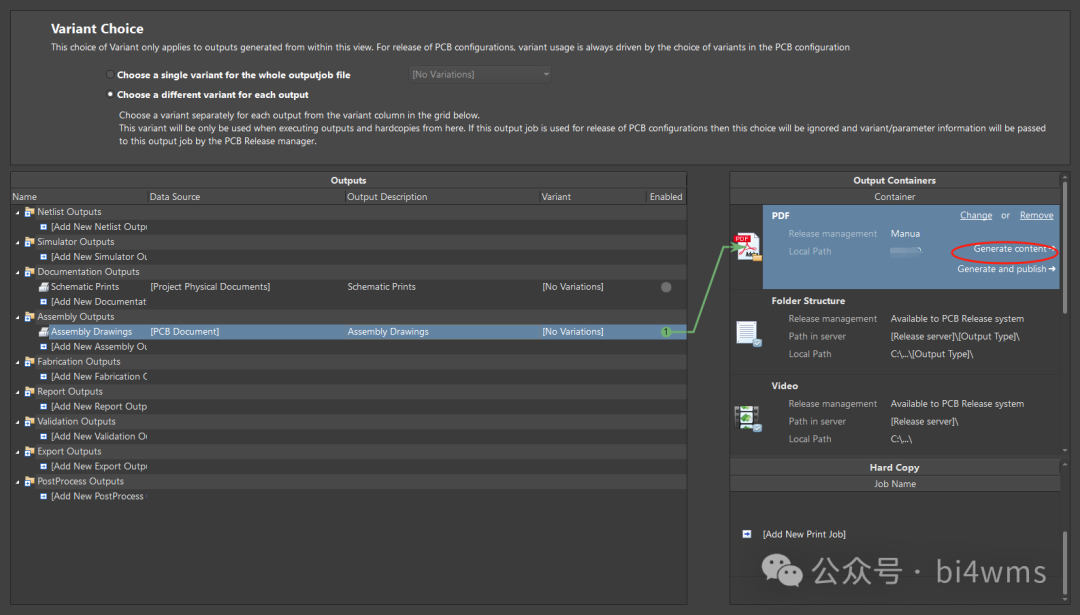

四、设置完成，点击生成即可

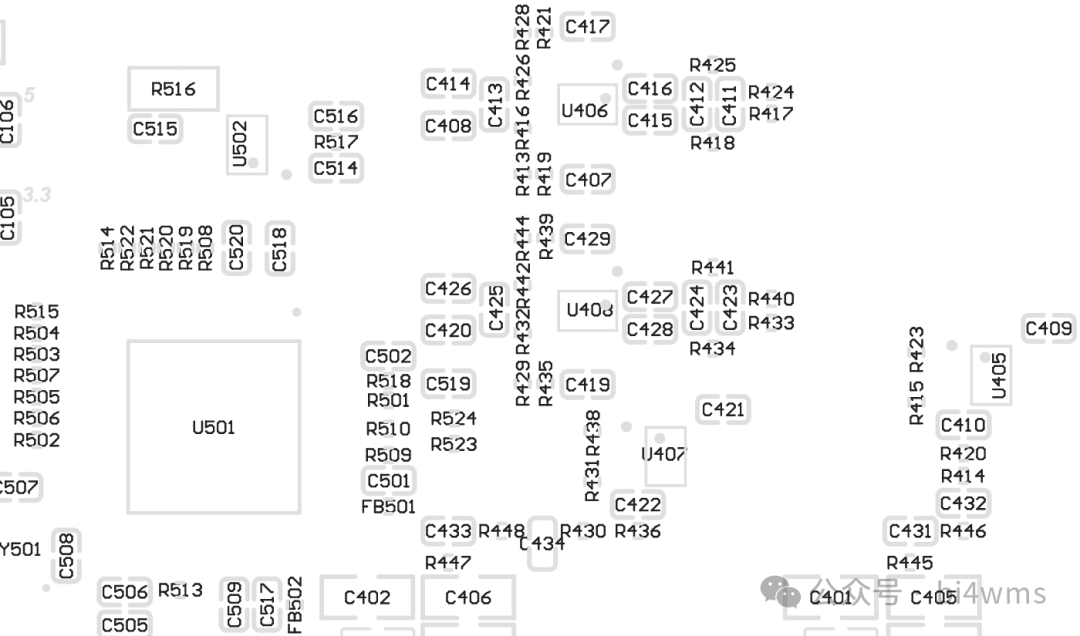

最终位号图
