入门到精通—电阻颜色代码快速计算值
电路一点通 2025-05-26

为了识别或计算电阻器的电阻值,有一个标记系统很重要。电阻颜色代码是表示电阻值和容差的一种方式。



电阻器颜色代码用于表示电阻值。颜色编码寄存器的标准在国际标准 IEC 60062 中定义。该标准描述了轴向引线电阻器的颜色编码和 SMD 电阻器的数字代码。

有几个波段可以指定电阻值。他们甚至指定了容差、可靠性和故障率。波段的数量从三个到六个不等。在 3 波段代码的情况下,前两个表示电阻值,第三个波段用作乘数。

三波段电阻器颜色代码

  • 三波段颜色代码很少使用。
  • 左边的第一个波段表示阻力的第一个有效数字。
  • 第二个带表示第二个有效数字。
  • 第三个波段表示乘数。
  • 三波段电阻的容差一般为 20%。
  • 三波段电阻对应的色码表如下所示。

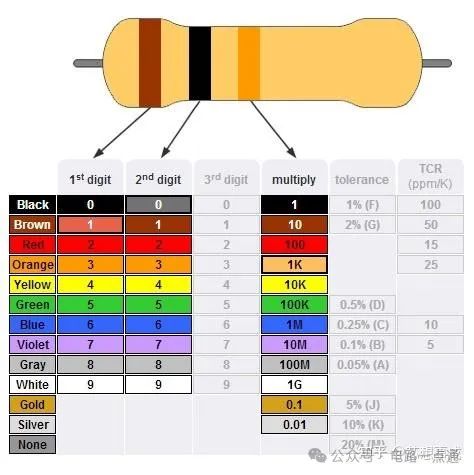

三波段电阻颜色代码

例如,如果电阻器上的颜色从左到右依次为黄色、紫色和红色,则电阻可以计算为

47×102±20%。这是 4.7 KΩ± 20%。

这意味着电阻值在 3760Ω 到 5640Ω 之间。

四波段电阻器颜色代码

  • 四波段颜色代码是电阻器中最常见的表示。
  • 左边的前两个波段用于指示电阻的第一位和第二位有效数字。
  • 第三个波段用于指示乘数。
  • 第四个波段用于指示公差。
  • 第三和第四频段之间有很大的差距。这个差距有助于解决阅读方向。四波段电阻的色码表如下所示。

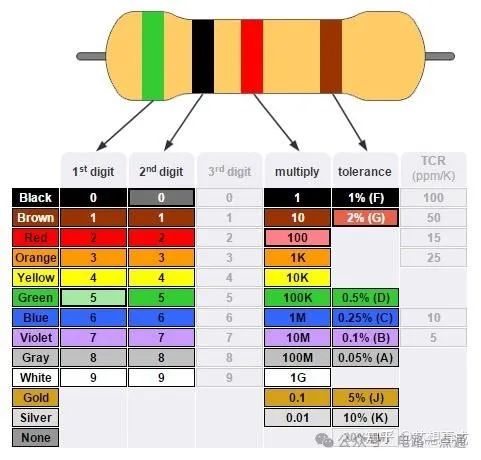

四波段电阻颜色代码

例如,如果四波段电阻器上的颜色按绿色、黑色、红色和黄色的顺序排列,则电阻值计算为 50 * 104± 2 % = 500KΩ± 2%。

五波段电阻器颜色代码

高精度电阻器有一个额外的带,用于指示电阻的第三个有效值。其余波段表示与四波段颜色代码相同的内容。

  • 前三个波段用于指示阻力的前三个重要值。
  • 第四和第五波段分别用于表示乘数和容差。
  • 当第四个波段是金或银时有一个例外。在这种情况下,前两个波段表示电阻的两位有效数字。
  • 第三波段表示乘数,第四波段表示公差,第五波段表示温度系数,单位为ppm/K。五波段电阻的颜色代码表如下所示。

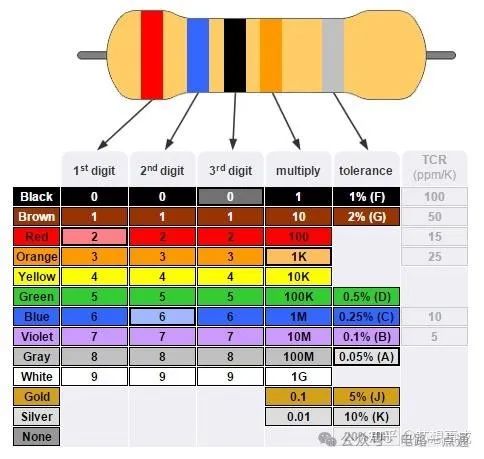

五波段电阻颜色代码

例如,如果五波段电阻器上的颜色按红色、蓝色、黑色、橙色和灰色的顺序排列,则电阻值计算为 260×103± 0.05 = 260 KΩ ± 0.05%。

六波段电阻器颜色代码

  • 在高精度电阻器的情况下,有一个额外的带来指示温度系数。
  • 其余频段与五频段电阻器相同。
  • 第六波段最常用的颜色是黑色,代表 100ppm/K。
  • 这表明对于 100度的温度变化,电阻值可能会发生 0.1% 的变化。
  • 通常第六个波段代表温度系数。但在某些情况下,它可能代表可靠性和故障率。

六波段电阻的色码表如下所示

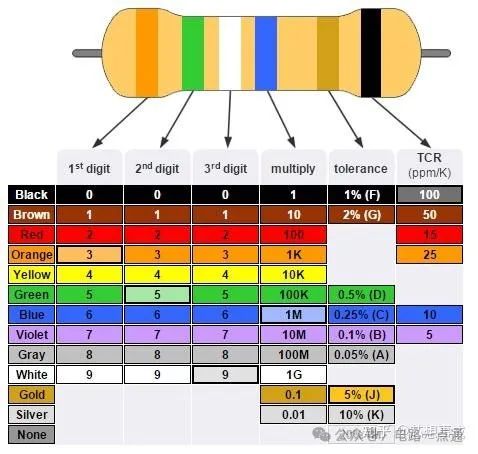

六波段电阻颜色代码

例如,如果六波段电阻器的颜色顺序为橙色、绿色、白色、蓝色、金色和黑色,则电阻计算为 359 ×106± 5% 100 ppm/K = 359MΩ± 5% 100 ppm/K .

电阻器的公差字母编码

公差的字母代码如下所示

  • B = 0.1%
  • C = 0.25 %
  • D = 0.5 %
  • F = 1 %
  • G = 2 %
  • J = 5 %
  • K = 10 %
  • M = 20 %

K 和 M 不应与千欧和兆欧混淆。

贴片电阻代码

用于标记 SMD 电阻器的编码系统共有三种。他们是

  • 三位数编码
  • 四位数编码
  • E96编码

三位数代码

在三位编码中,前两个数字表示电阻的有效值,第三个数字表示乘数,如果数字为 1,则为 10,如果数字为 2,则为 100,如果数字为 3,则为 1000,依此类推.

三位数编码的 SMD 电阻如下所示



三位数代码的一些示例是

450 = 45 * 100 = 45 Ω

221 = 22 * 101 = 220 Ω

105 = 10 * 105 = 1 兆欧

如果电阻小于 10Ω,则字母 R 用于指示小数点的位置。例如

3R3 = 3.3Ω

47R = 47Ω

四位数代码

对于更精密的电阻器,其上标有四位代码。计算类似于三位数字代码。前三个数字表示电阻的重要值,第四个数字表示乘数。

一个四位编码的 SMD 电阻器如下所示




该系统下的一些示例是

4700 = 470 * 100 = 470 Ω

1001 = 100 * 101 = 1 KΩ

7992 = 799 * 102 = 79.9 KΩ

对于小于 100 Ω 的电阻,R 用于表示小数点的位置。例如,15R0 = 15.0 Ω

E系列

电子工业协会 (EIA) 为电阻器指定了一个标准的首选值系统,并命名为 E 系列。IEC 60063 是一个国际标准,它定义了电阻器(以及电容器、电感器和齐纳二极管)的首选数字系列。编码基于公差值,不同的 E 系列可用

  • E3 50% 公差
  • E6 20% 公差
  • E12 10% 公差
  • E24 5% 公差
  • E48 2% 公差
  • E96 1% 公差
  • E192 0.5、0.25、0.1% 和更高的公差
  • E3 编码不再使用,E6 编码也很少使用。
  • E96 编码系统用于公差为 1% 的高精度电阻器。

EIA E96 标记系统中有一个单独的编码系统。该系统使用三个数字进行标记。前两位是数字,表示电阻值的三位有效数字。第三个数字是一个用来表示乘数的字母。

贴片电阻上的 EIA E96 标记是



乘法器的 EIA 96 代码方案如下所示

代码乘数

Z表示 0.001

Y 或 R表示0.01

X 或 S表示0.1

一个表示1

B 或 H表示10

C表示100

D表示1000

乙表示10000

F表示100000

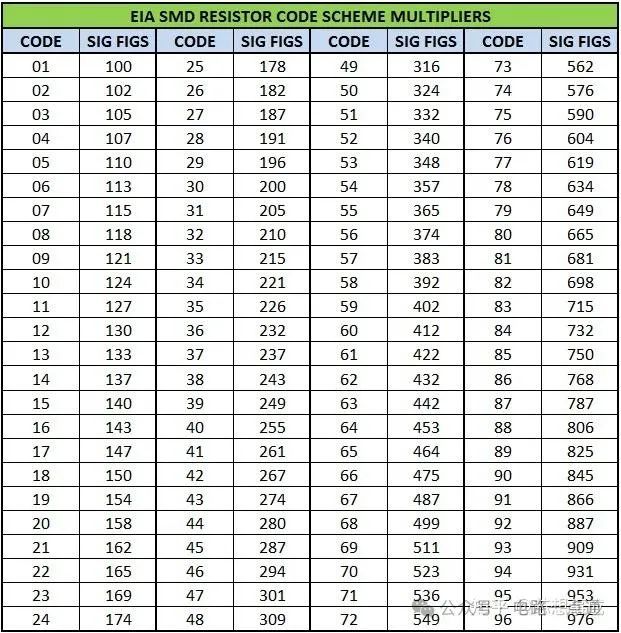

重要电阻值的 EIA 96 代码方案如下所示



EIA 96 编码系统的一些示例是

92Z = 887 × 0.001 = 0.887 Ω

38C = 243 × 100 = 24.3 KΩ

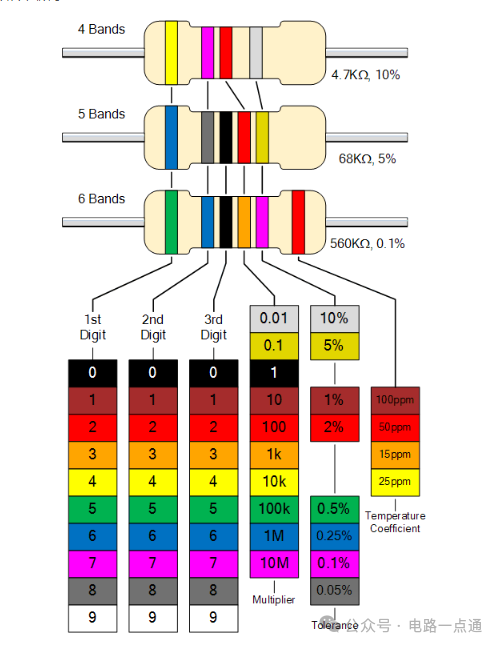

颜色编码表

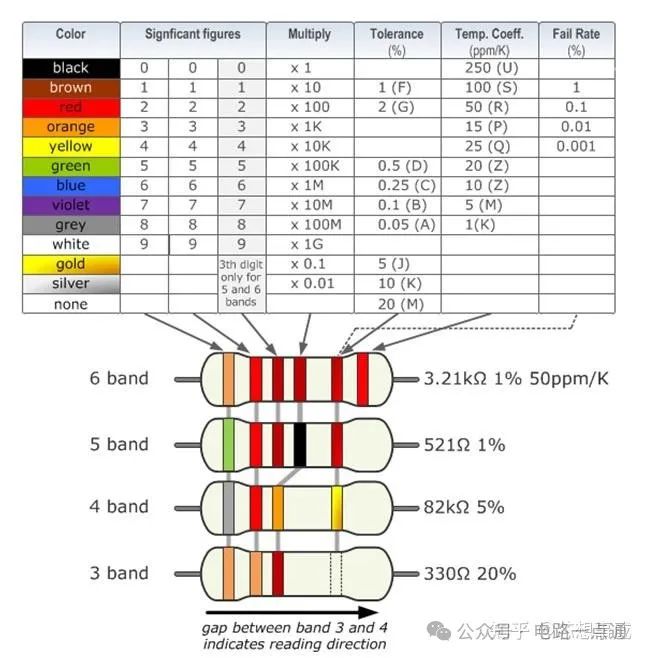

完整的颜色编码表如下所示


颜色编码表
