器件丝印全激光抹净:想搞逆向?门儿都没有!
RF小目标 2026-01-14

01

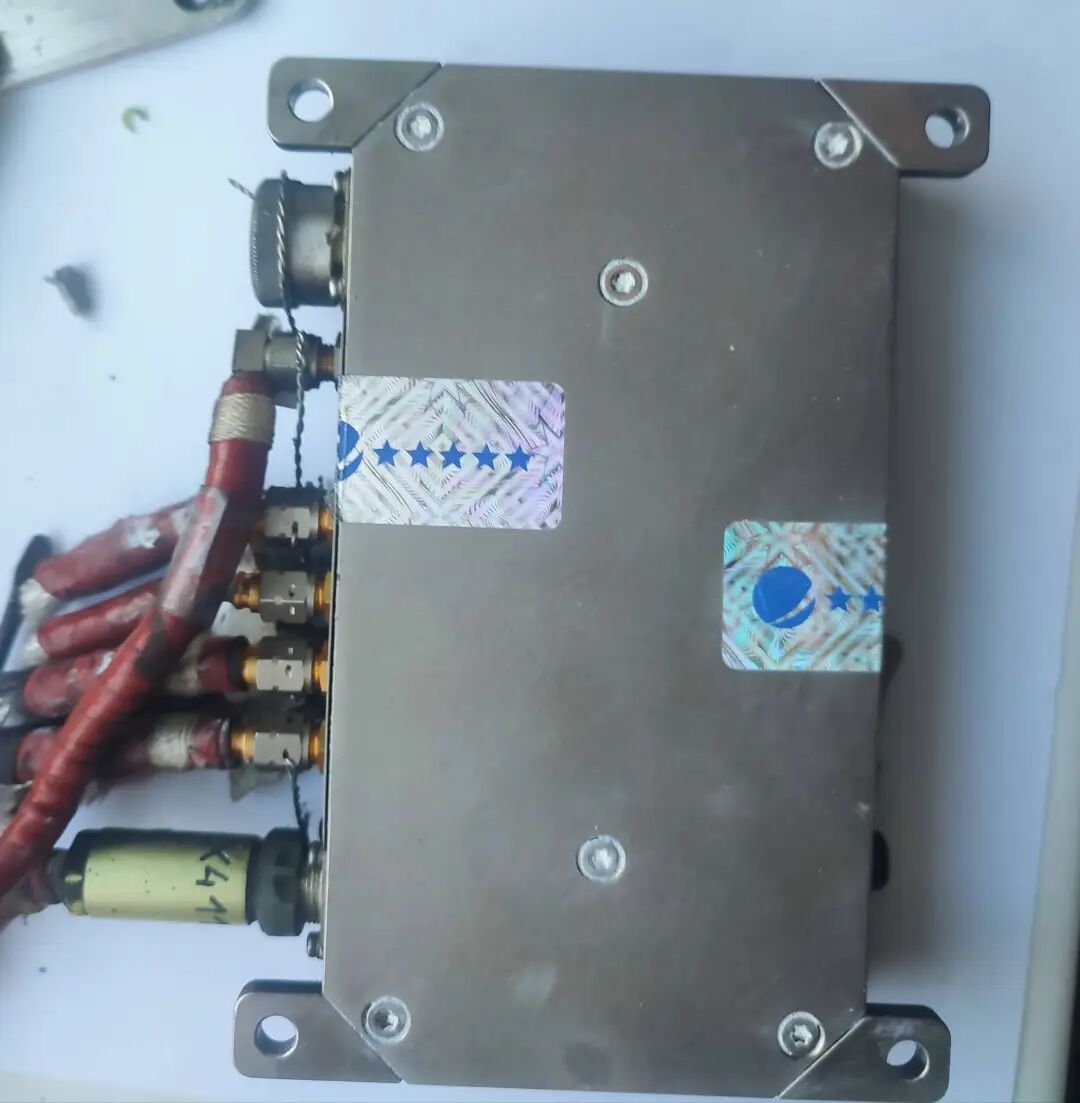

主板接口、天线、电源控制

四单元受控接收模式天线(CRPA)接口主板

CRPA 天线阵列与后端处理主板之间的连接枢纽,CRPA(受控接收模式天线)通常用于抗干扰的卫星导航系统(如军事 / 航空领域的 GPS 接收),而 “4 阵元” 指天线包含 4 个接收单元,需要通过该连接器实现多通道信号的集中传输。

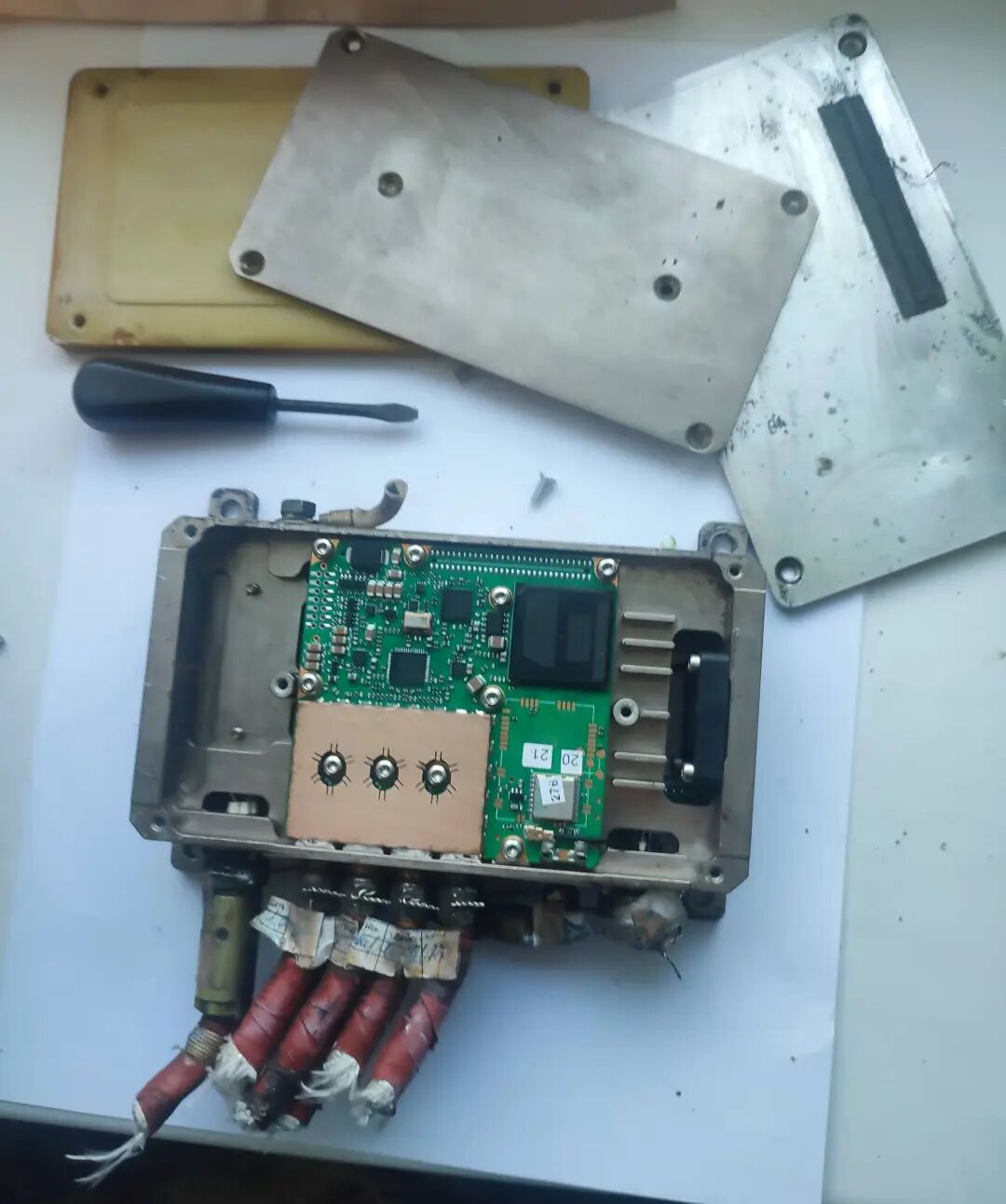

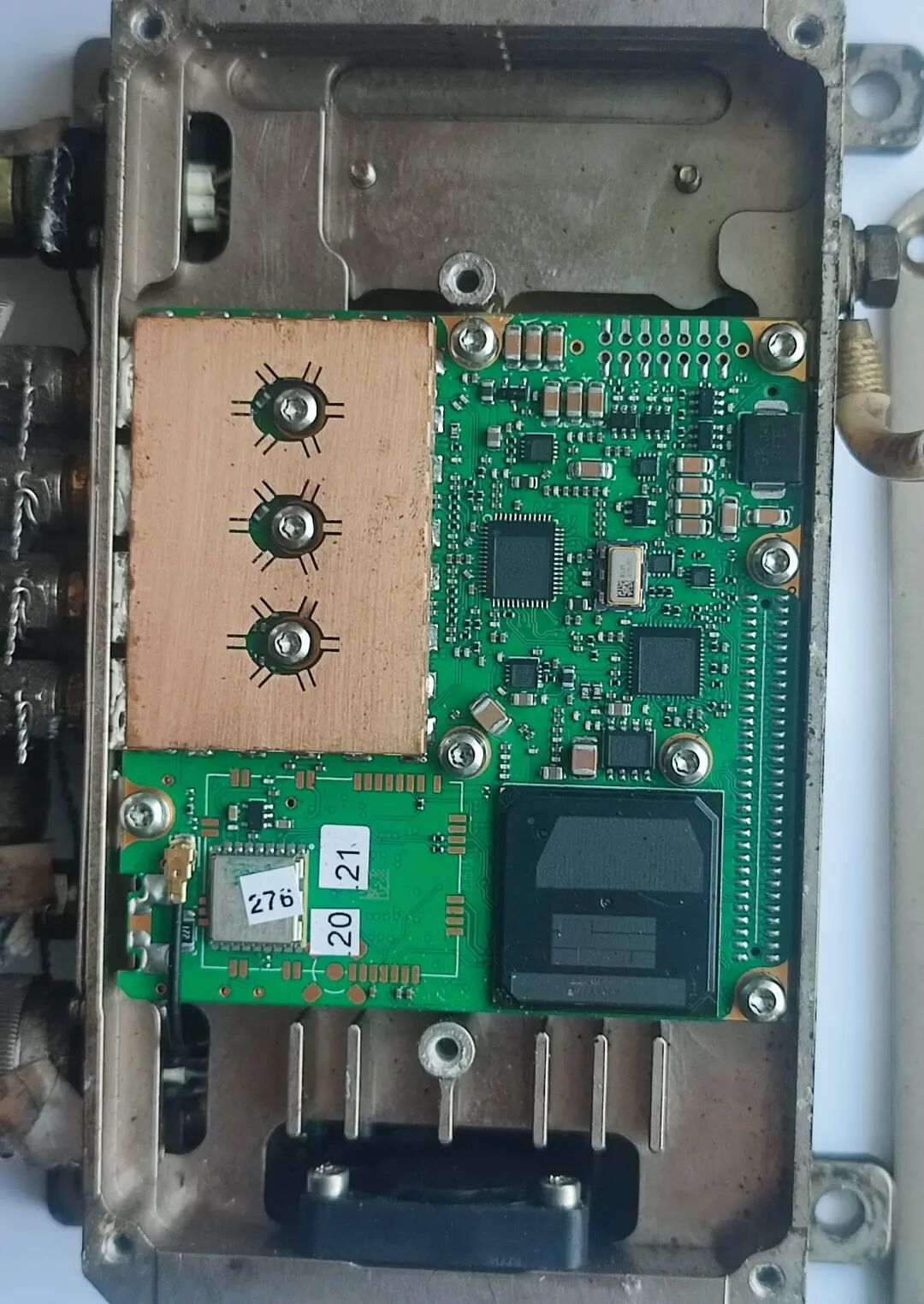

掀开盖板一瞧,芯片上的丝印信息居然被彻底抹去了 —— 这防抄袭的操作也太硬核了吧!这难道是 CRPA 阵元的最优方案?既能省下不少天线单元的数量,又能提升抗干扰能力,而它的核心战力其实是 FPGA 逻辑芯片与配套算法吧?





02

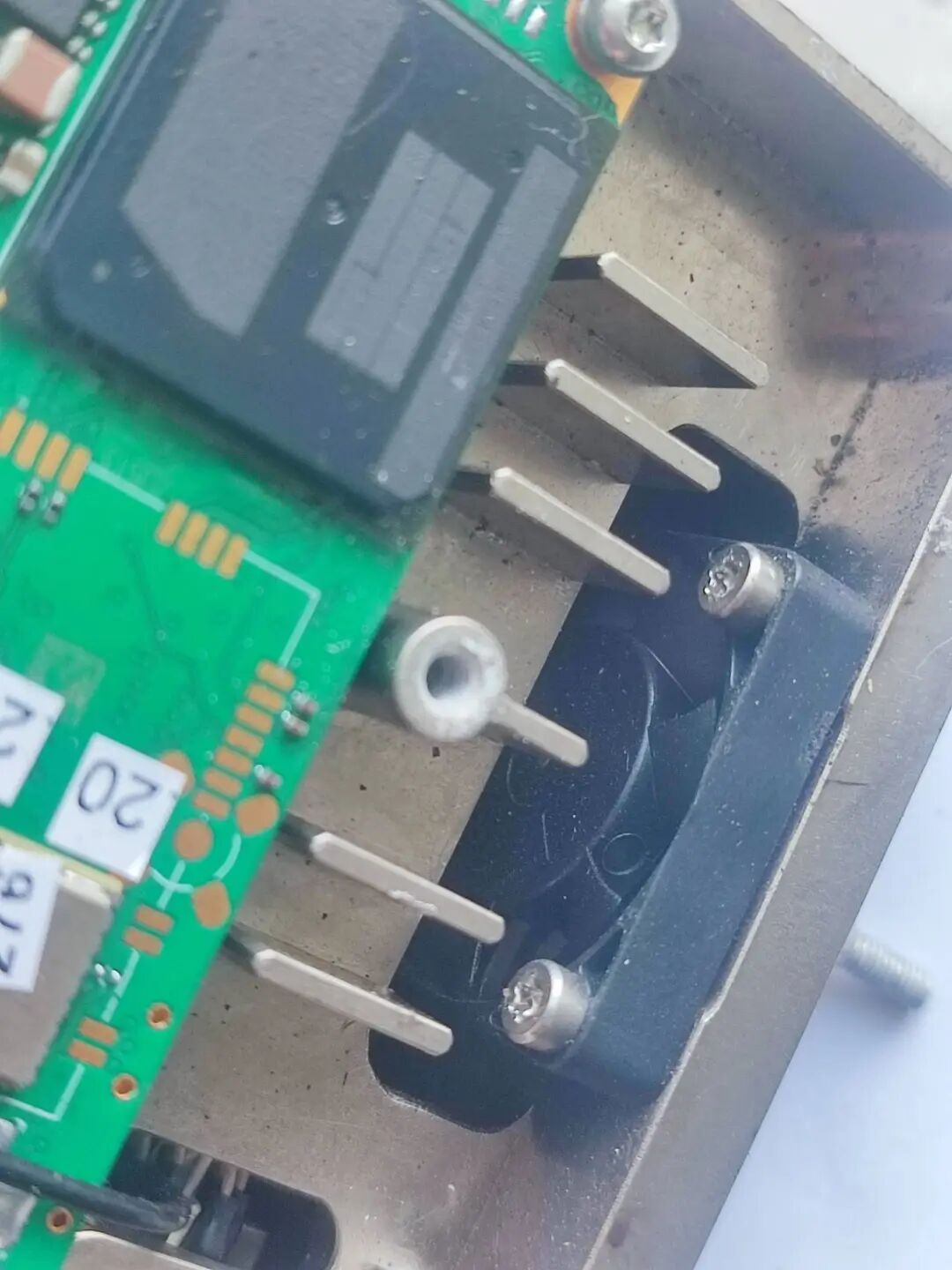

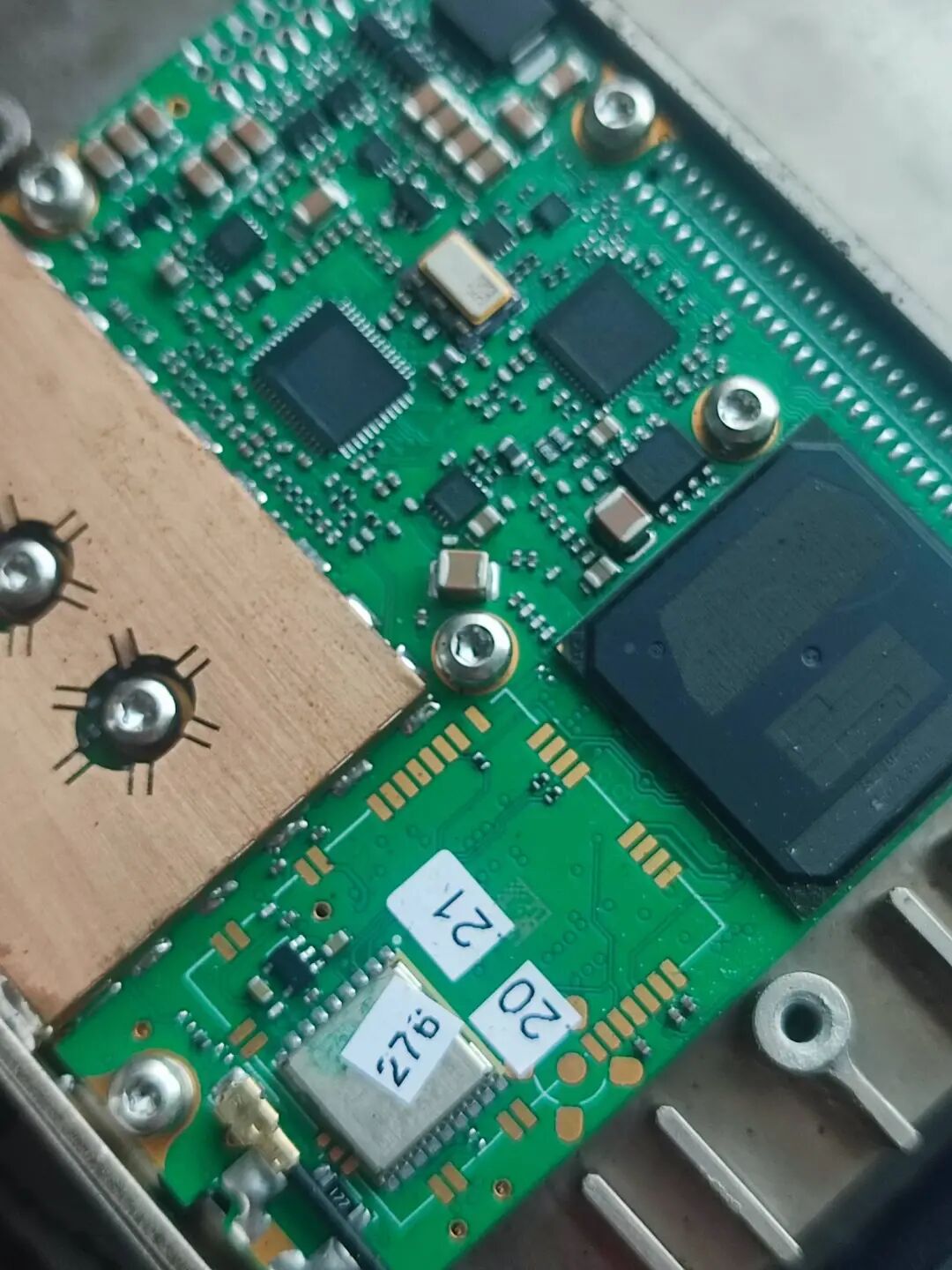

主芯片特写激光去除丝印信息。核心器件丝印均去除。

03

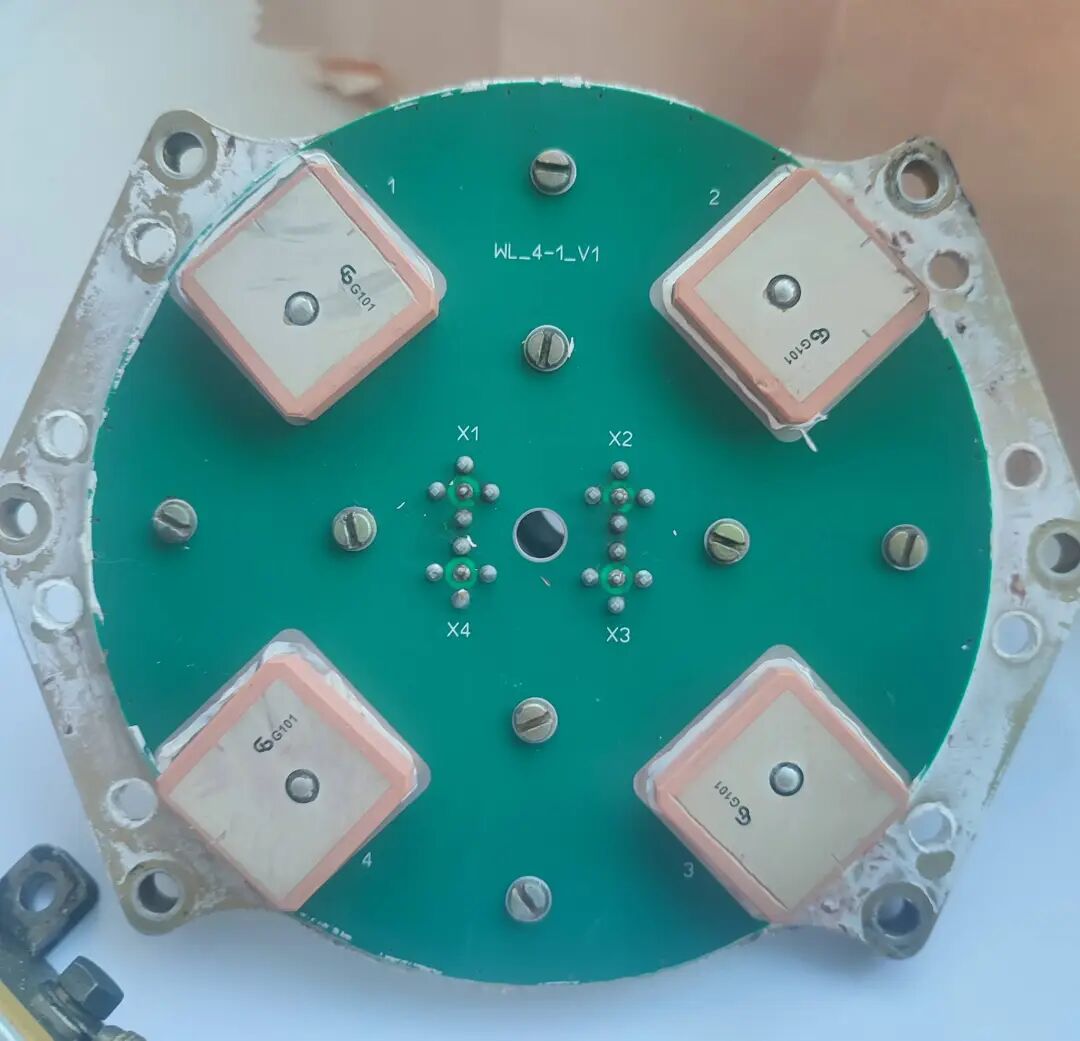

4单元CRPA拼图????用于 CRPA(抗干扰卫星导航天线)4 阵元 CRPA(抗干扰卫星导航天线)的阵面电路板

04

整机采用的交流供电,前面有个腔体双工器。

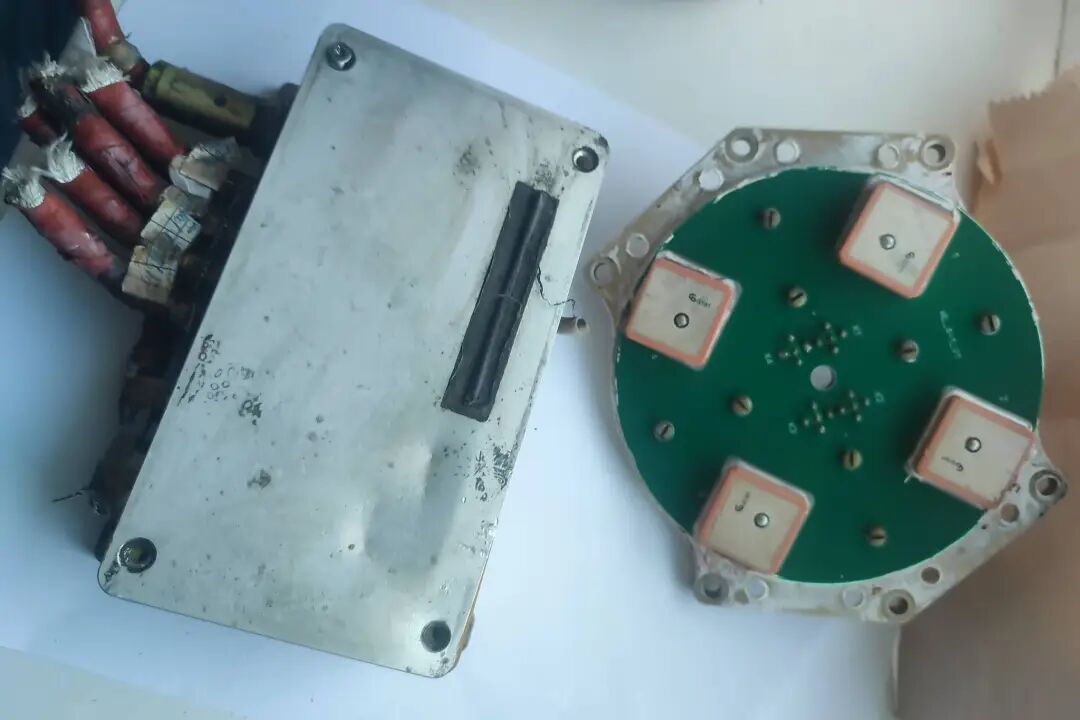

这是一套 4 阵元 CRPA 抗干扰导航天线系统的核心组件,包含两个关键部分:

1. 右侧:4 阵元 CRPA 阵面电路板

前面提到的 “WL_4-1_V1” 版本阵面,4 个 “G101” 天线对应 4 个信号接收,是卫星信号的前端接收天线,负责捕获并初步处理卫星信号。

2. 左侧:CRPA 后端处理 / 接口模块,它是阵面的 “信号处理中枢”:

  • 金属外壳是电磁屏蔽设计,避免外部干扰影响内部芯片(前面图片提到的 “去除丝印的 FPGA 等核心芯片” 就在这个模块里);
  • 外壳引出的多根线缆,是连接阵面电路板(右侧)的信号 / 电源线,负责将阵面的 4 路信号传输到模块内,由 FPGA 运行抗干扰算法处理后,再输出稳定的导航信号。

这两个部件是CRPA 系统的 “前端接收 + 后端处理” 组合:阵面负责 “收信号”,左侧模块负责 “抗干扰 + 信号输出”,共同实现高精度、抗干扰的卫星导航功能。

扒完这套 4 阵元 CRPA 的硬核配置,最绝的就是核心器件的丝印被激光 “一键清空” 了 —— 直接给逆向抄板上了道 “锁”!能根据前面的解析:能猜出芯片型号?
