EMC设计标准电路分享
2021-05-31

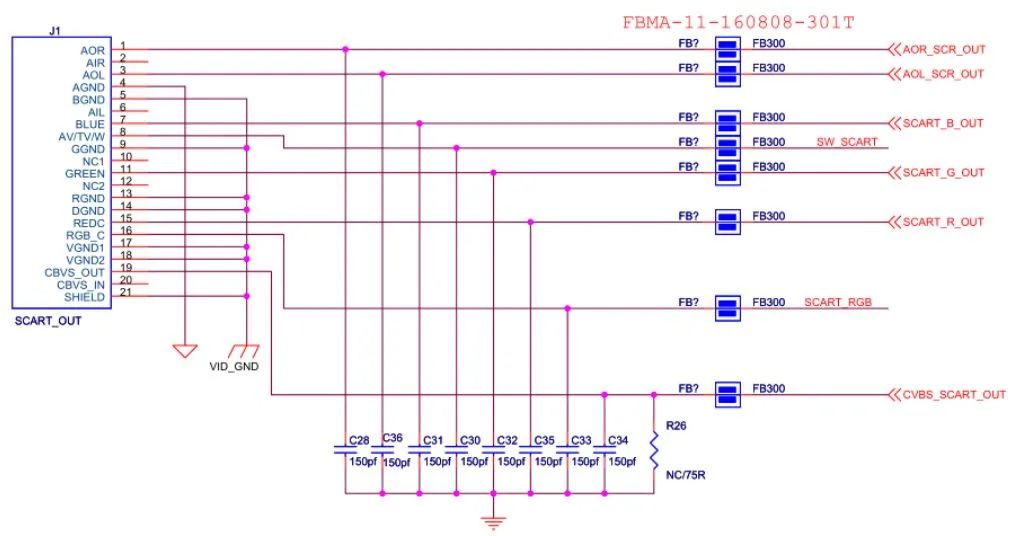

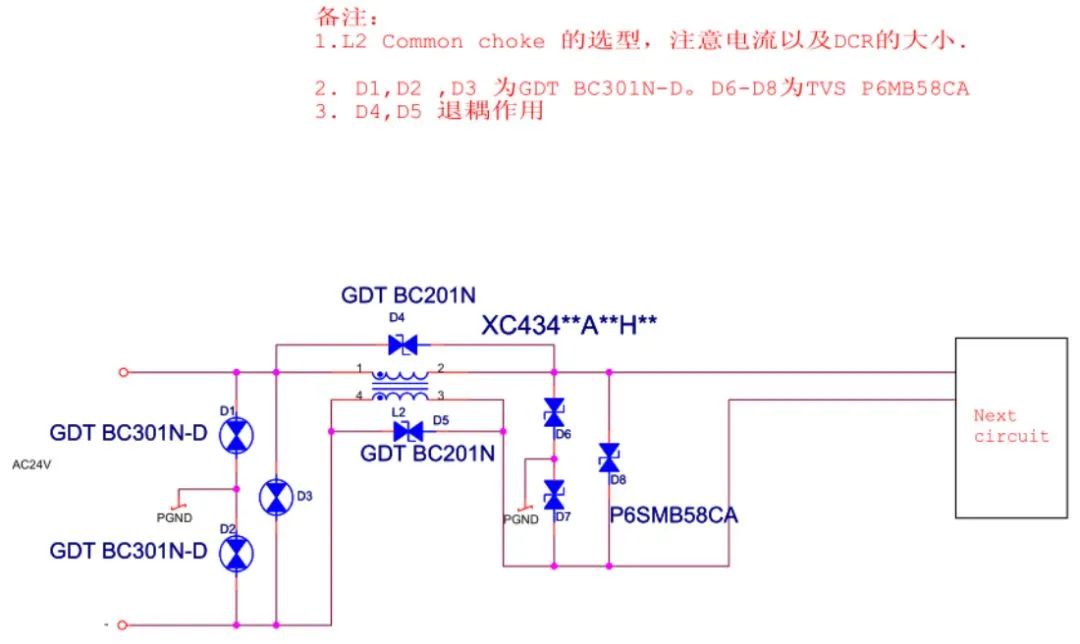

01 AC24V接口EMC设计标准电路

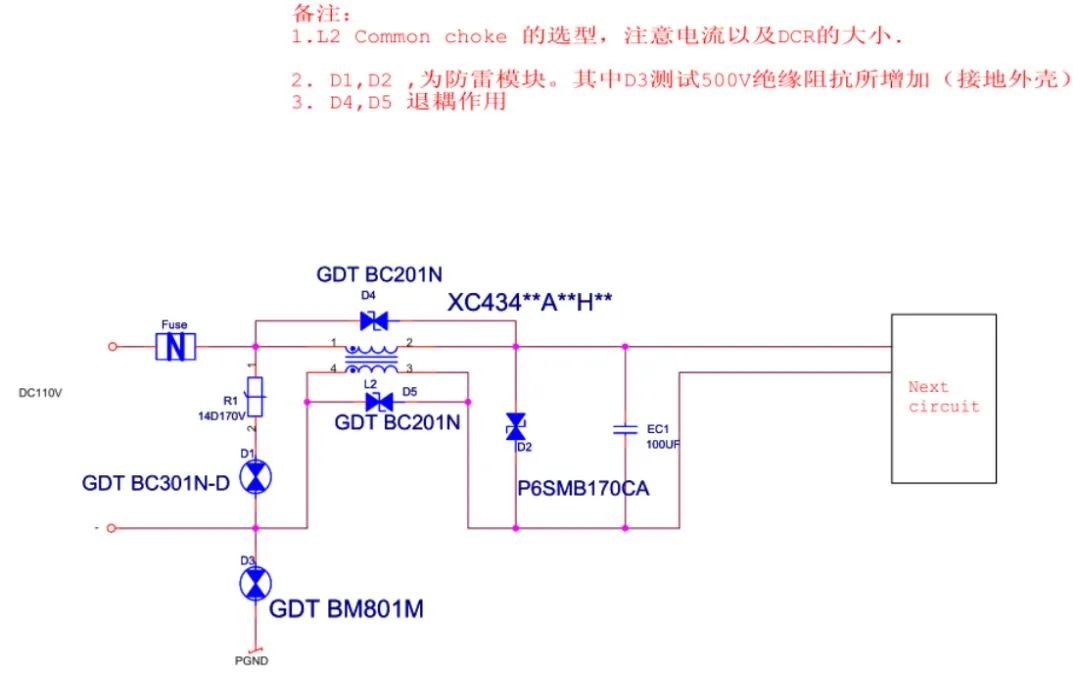

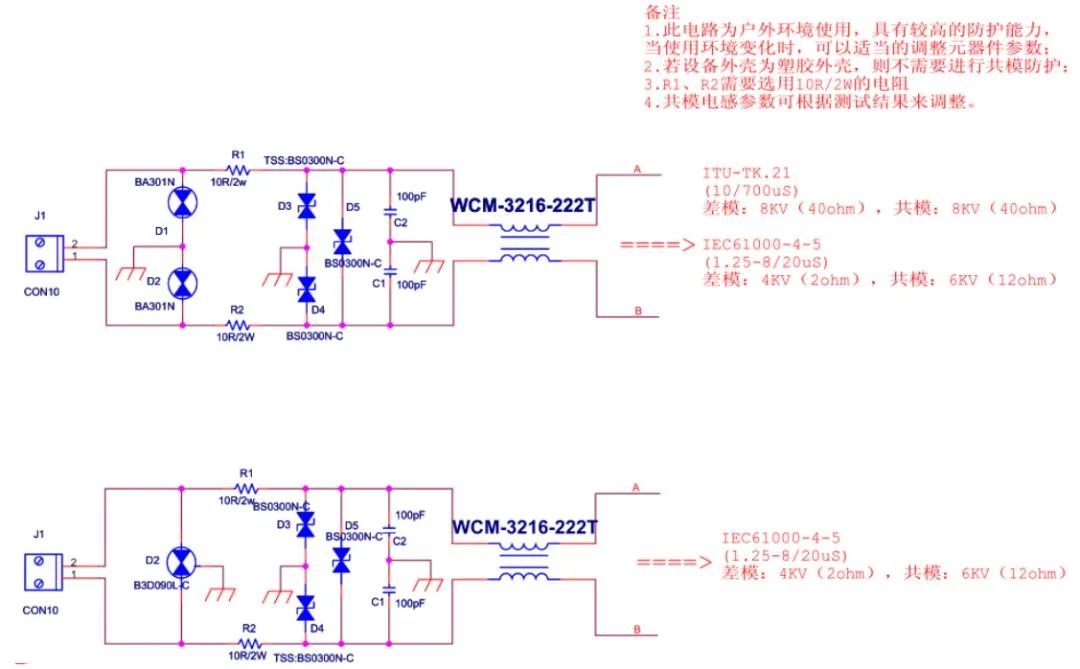

02 AC110V-220VEMC设计标准电路

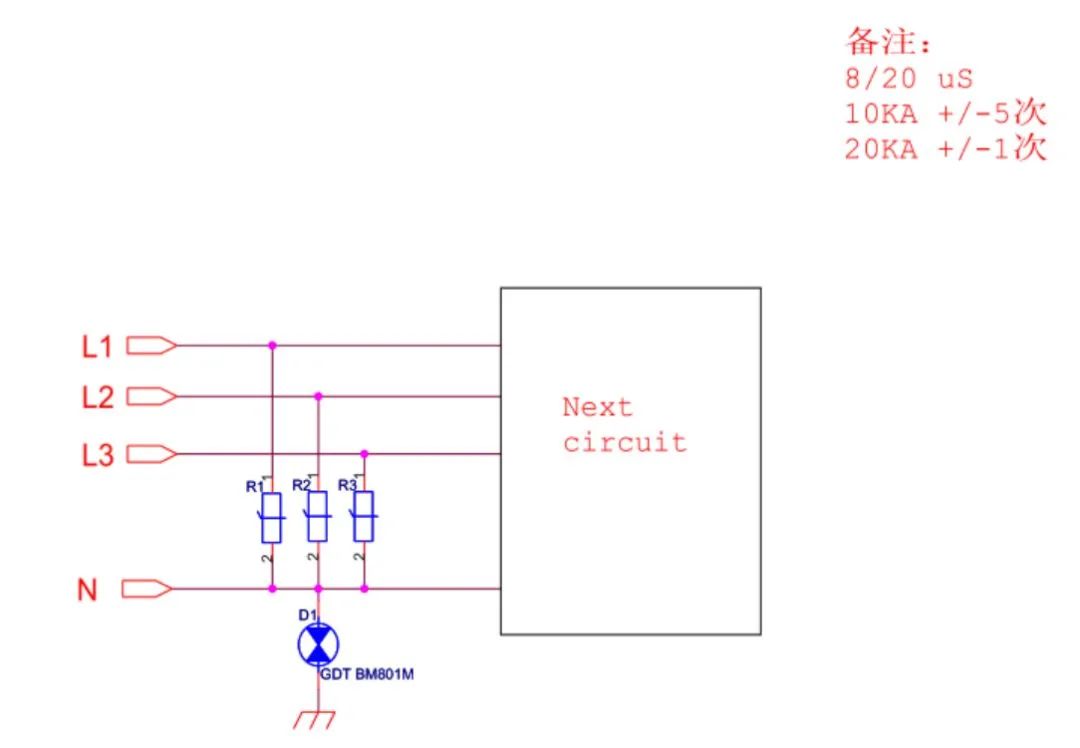

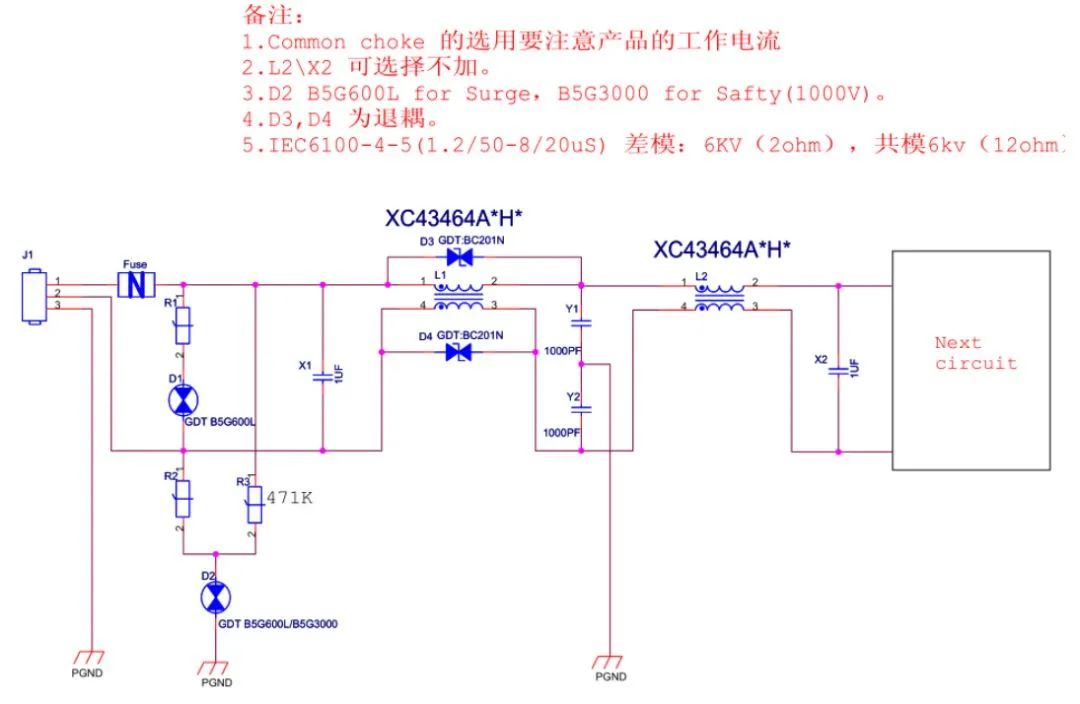

03 AC380V接口EMC设计标准电路



04 AV接口EMC设计标准电路

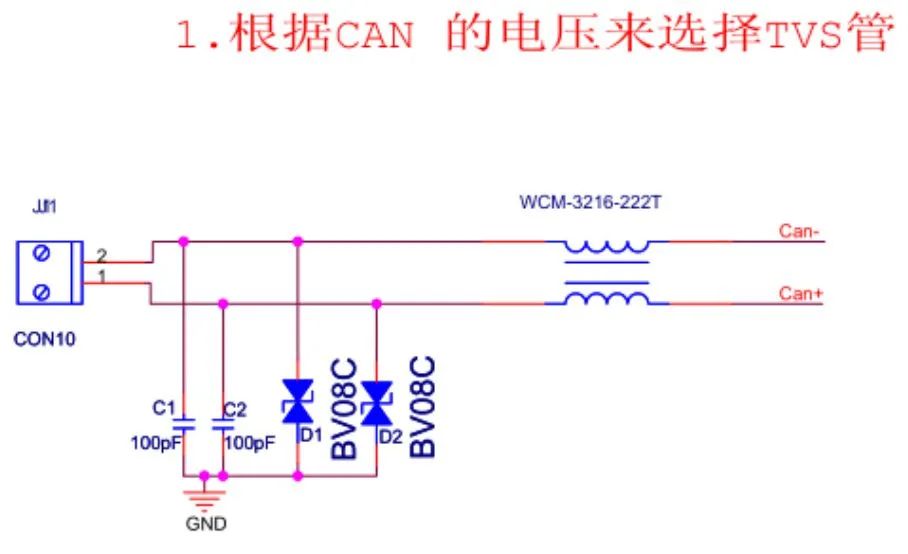

05 CAN接口EMC设计标准电路

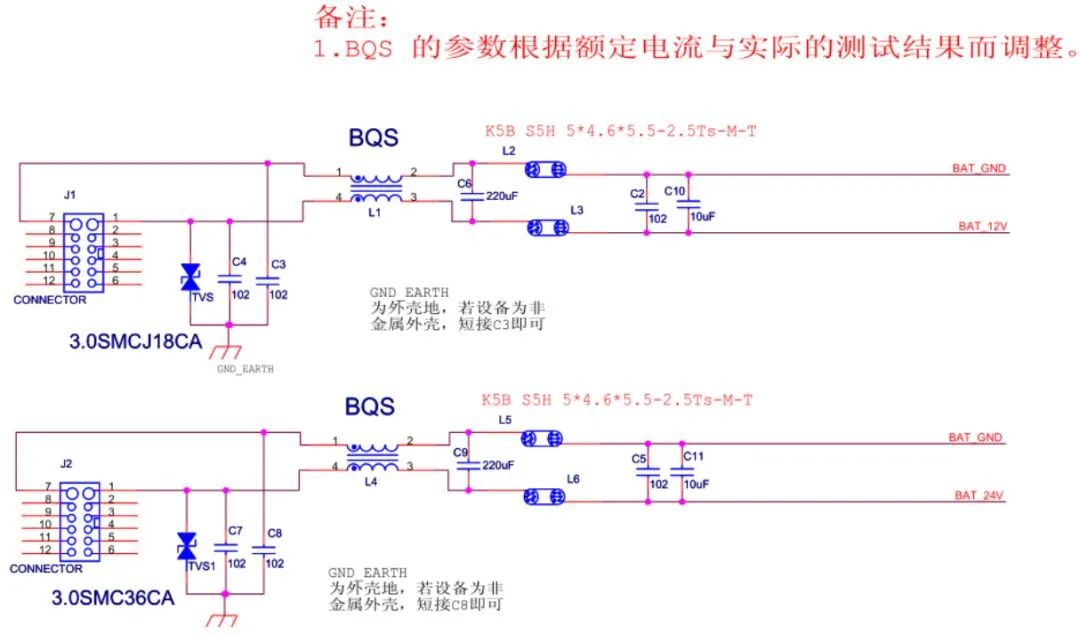

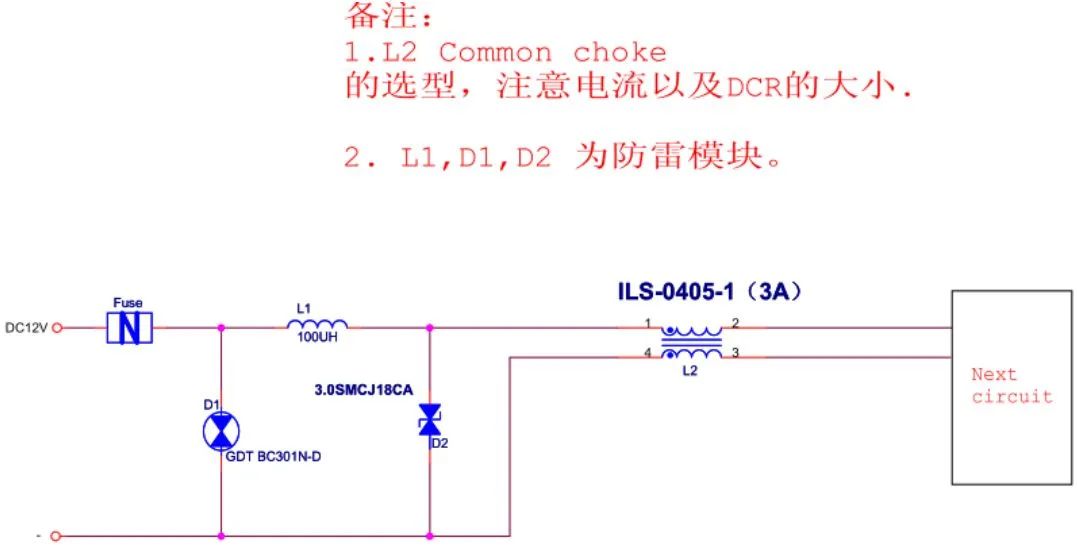

06 DC12V接口EMC设计标准电路

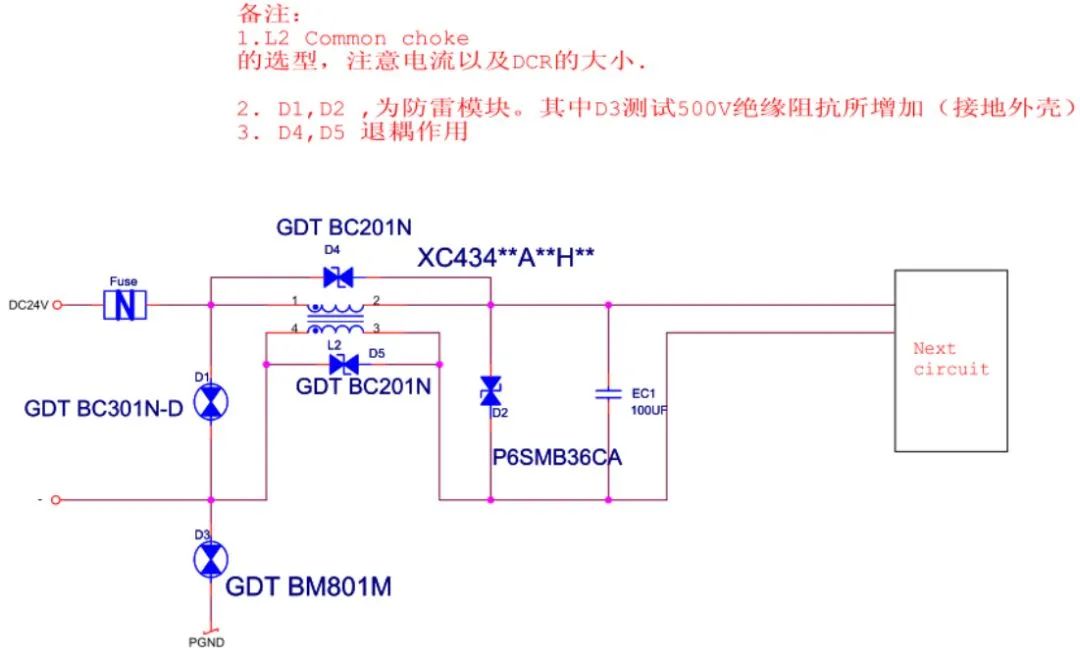

07 DC24V接口EMC设计标准电路

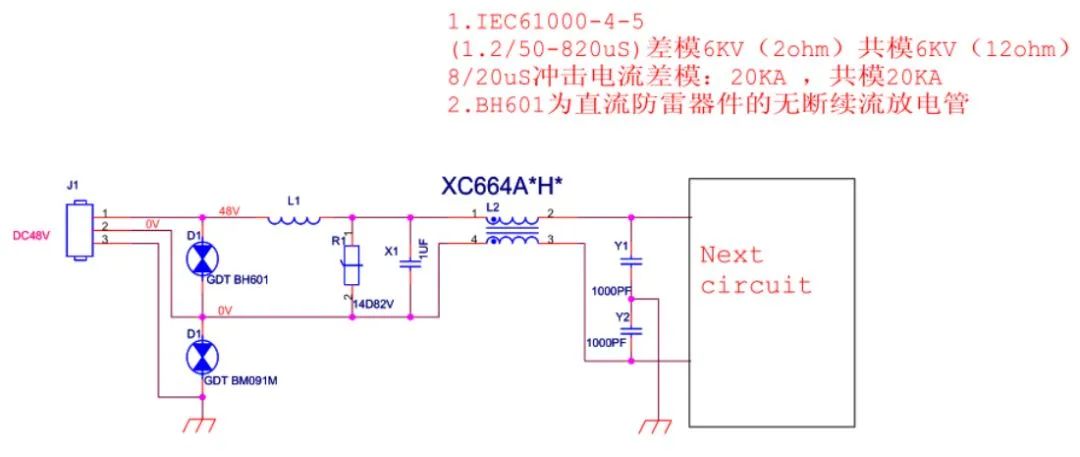

08 DC48接口EMC设计标准电路



09 DC110V接口EMC设计标准电路



010 DVIEMC设计标准电路

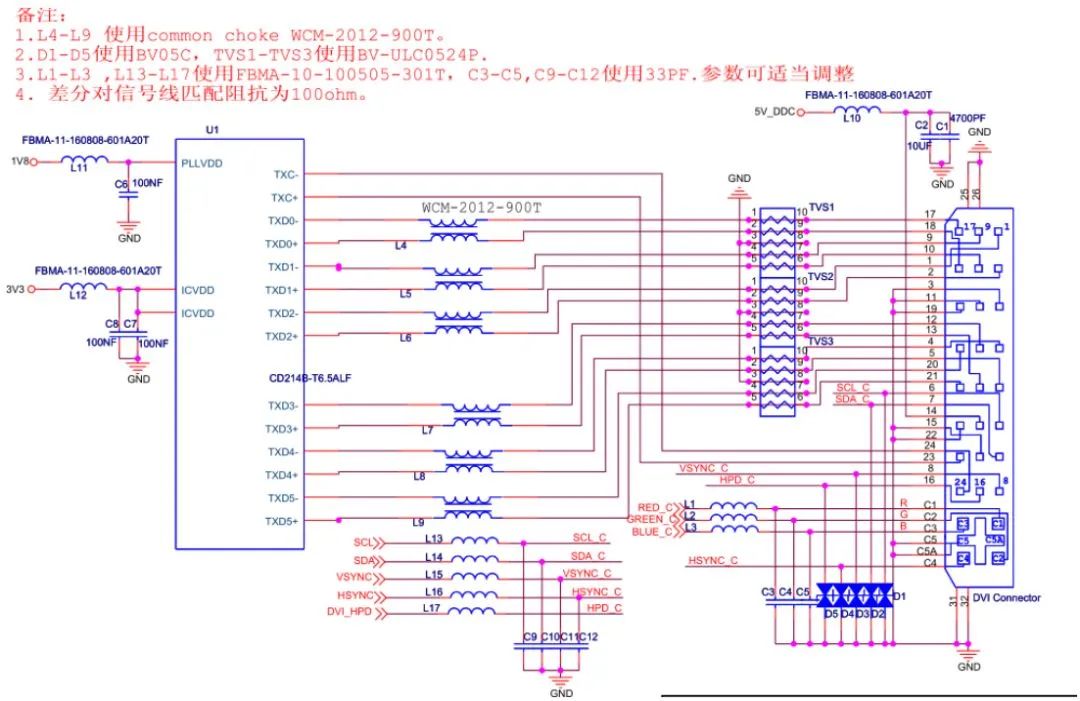

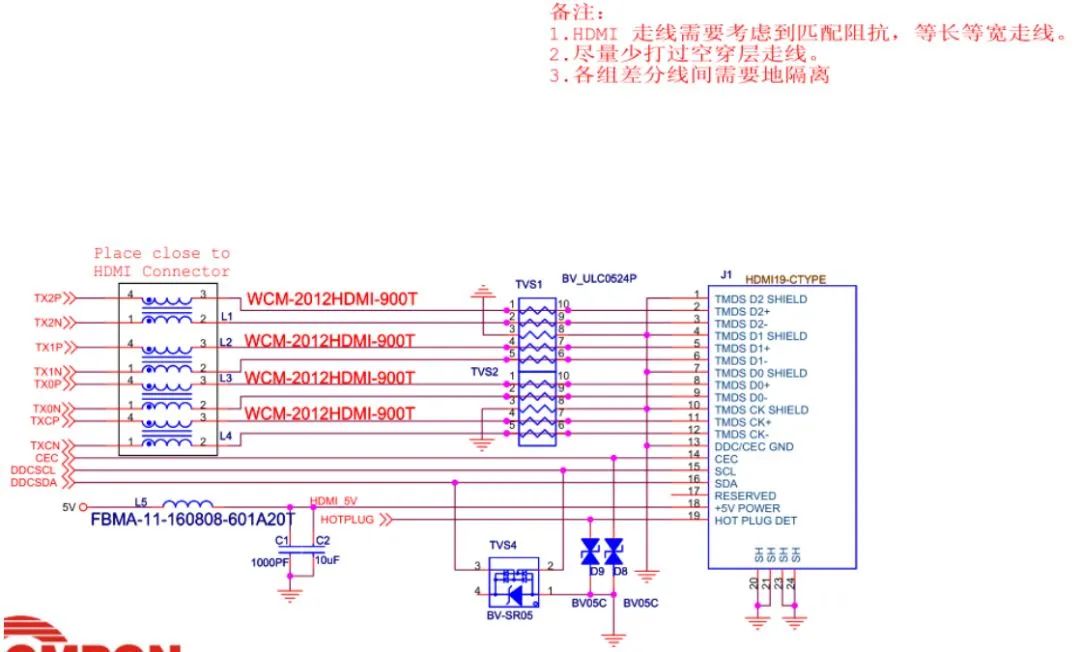

011 HDMI接口EMC设计标准电路

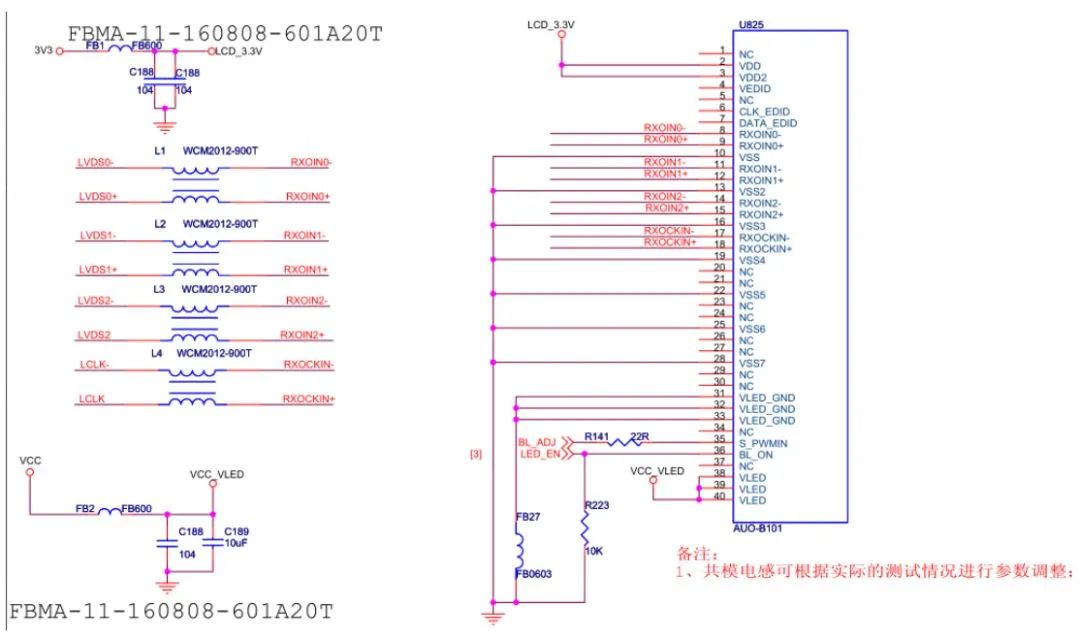

012 LVDS接口EMC设计标准电路

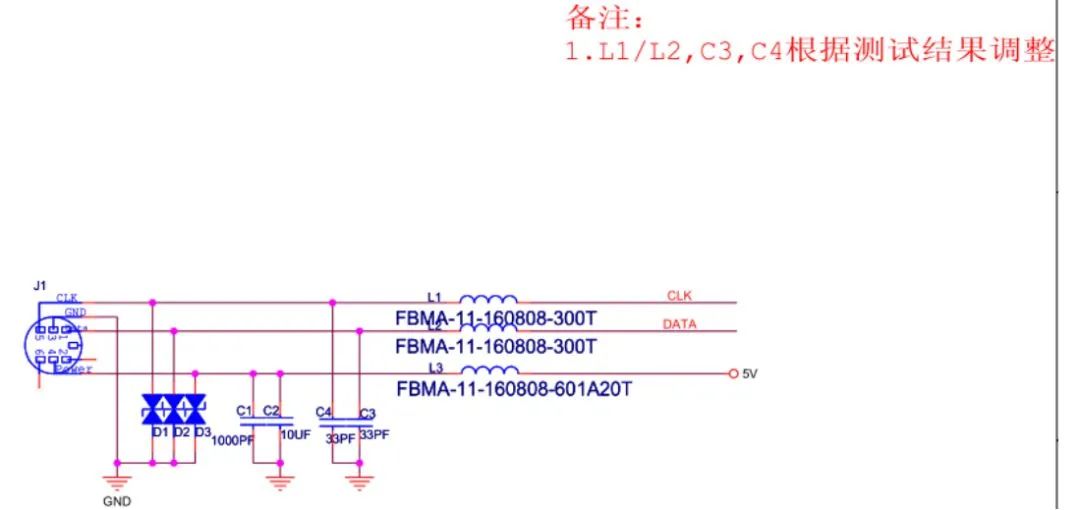

013 PS2接口EMC设计标准电路



014 RJ11EMC设计标准电路

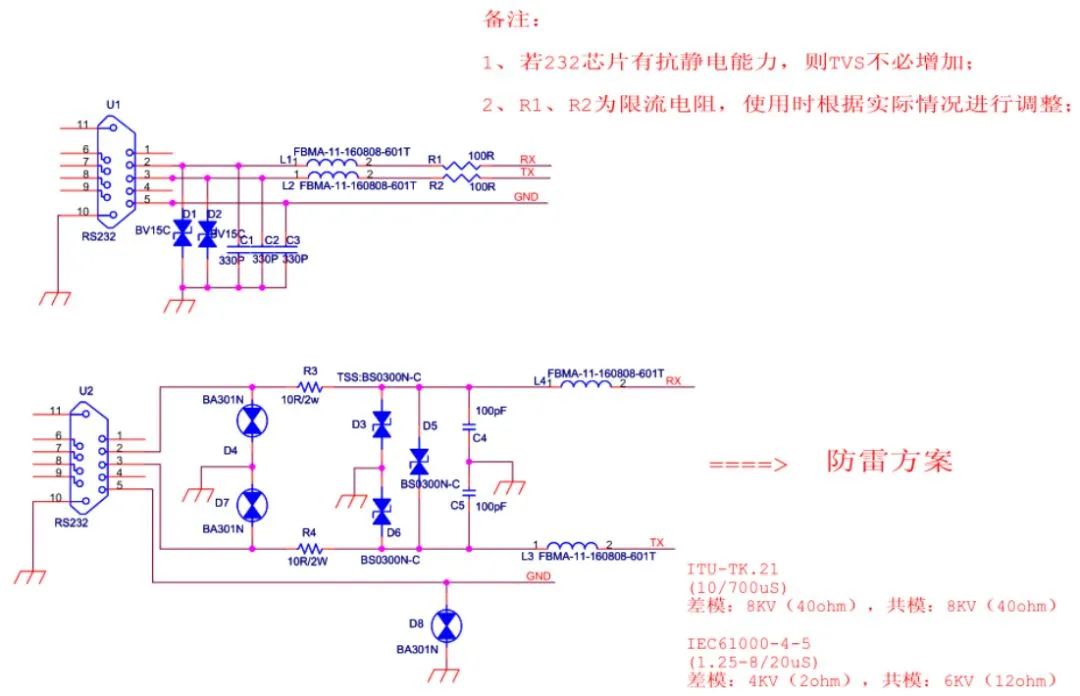

015 RS232 EMC设计标准电路



016 RS485EMC设计标准电路



017 SCART接口EMC设计标准电路

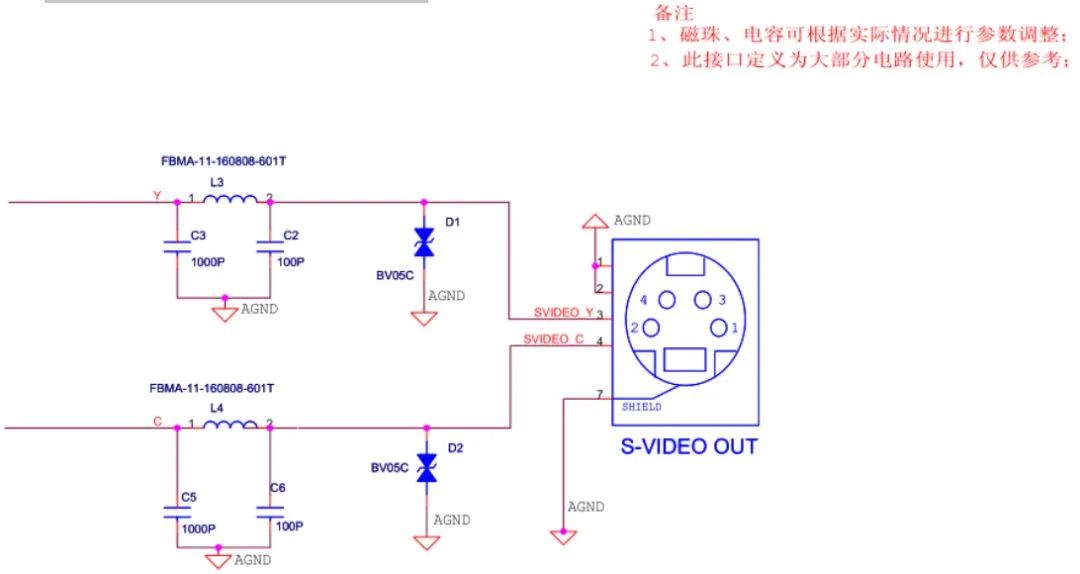

018 s-video接口EMC设计标准电路

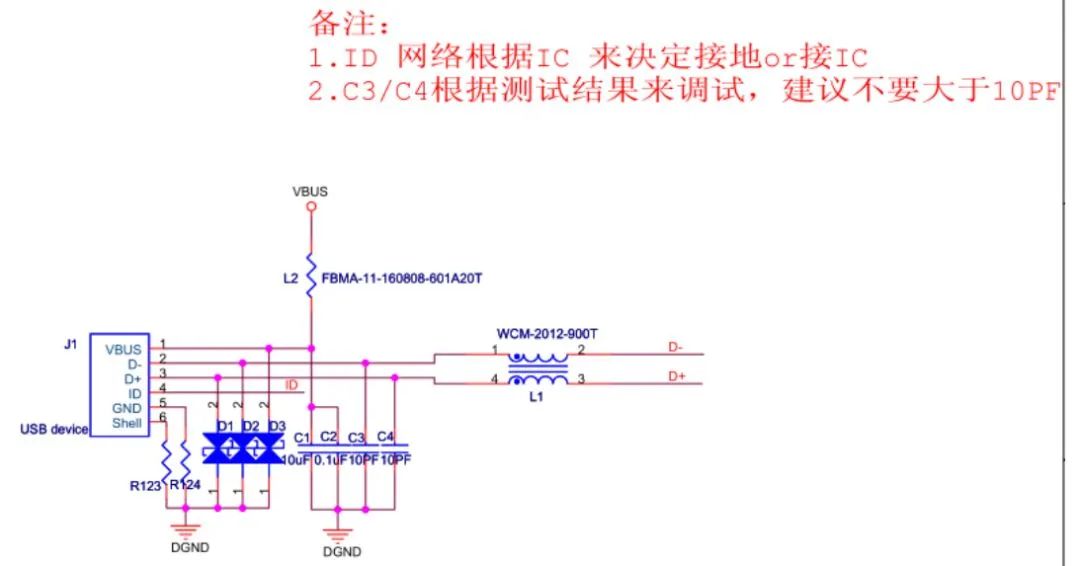

019 USBDEVICE EMC设计标准电路

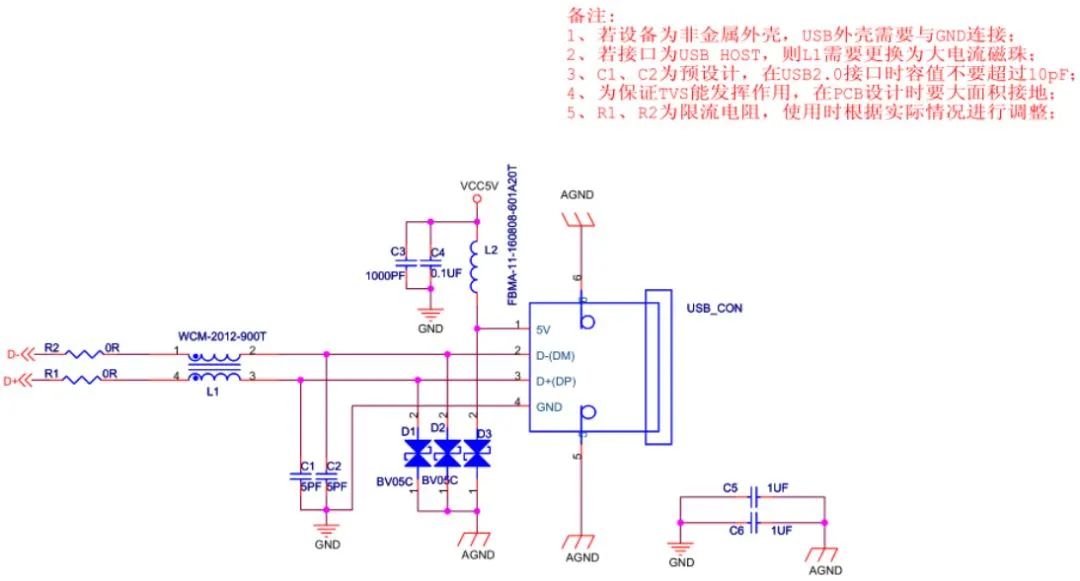

020 USB2.0接口EMC设计标准电路

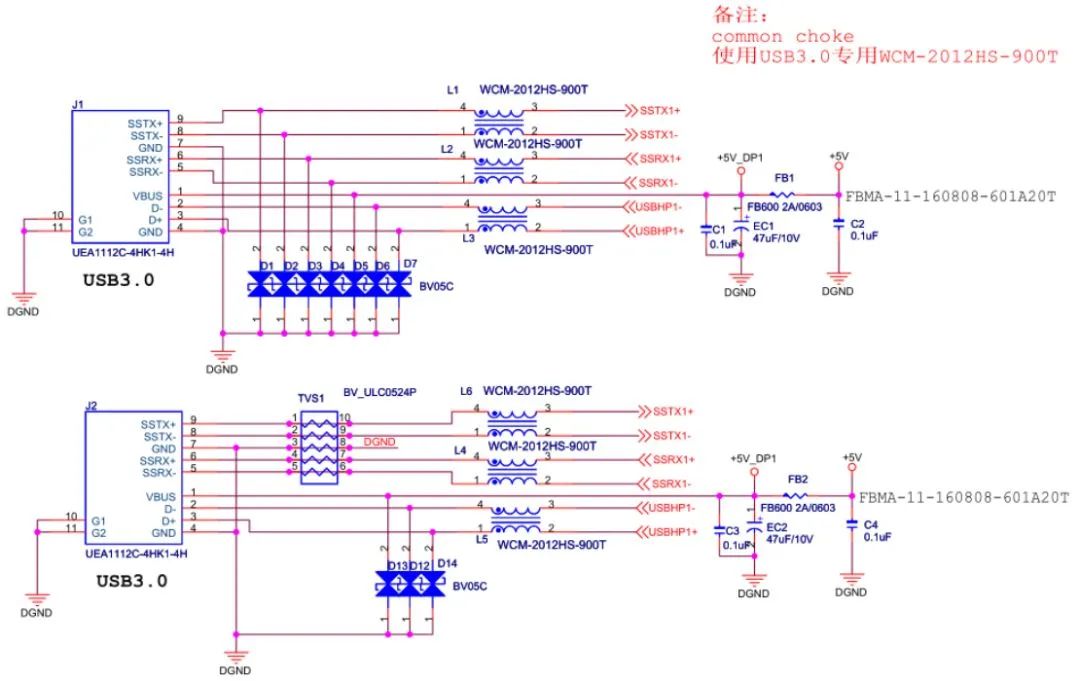

021 USB3.0接口EMC设计标准电路

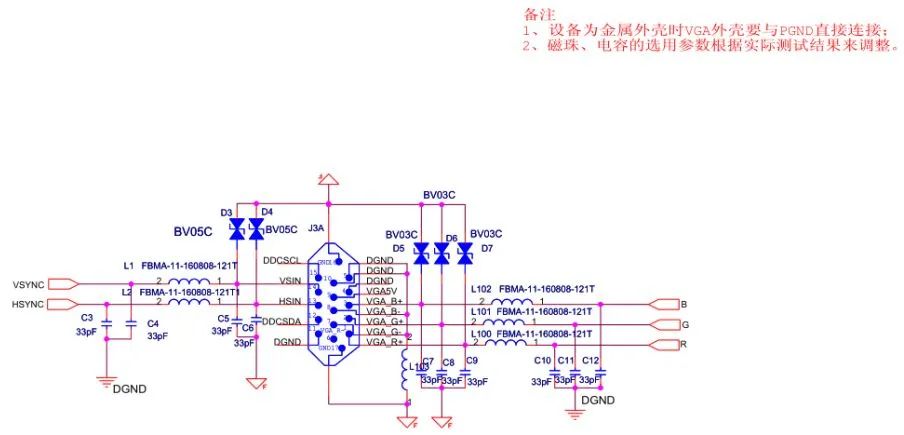

022 VGA接口EMC设计标准电路

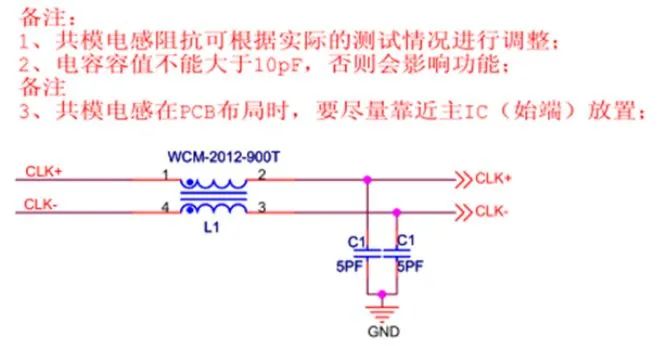

023 差分时钟EMC设计标准电路

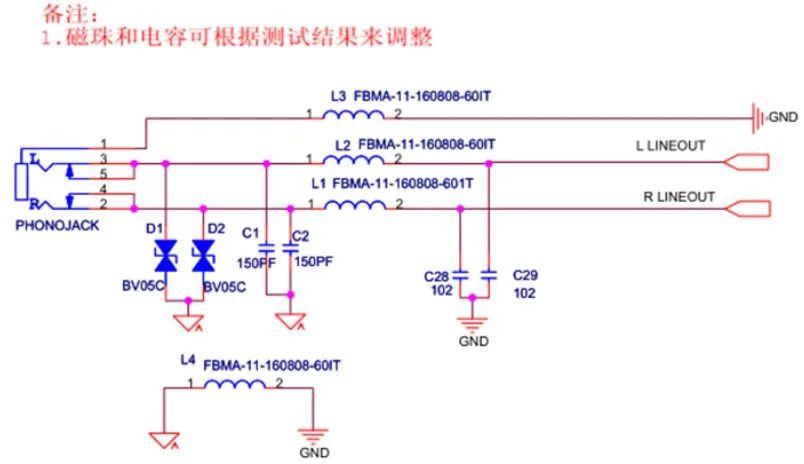

024 耳机接口EMC设计标准电路

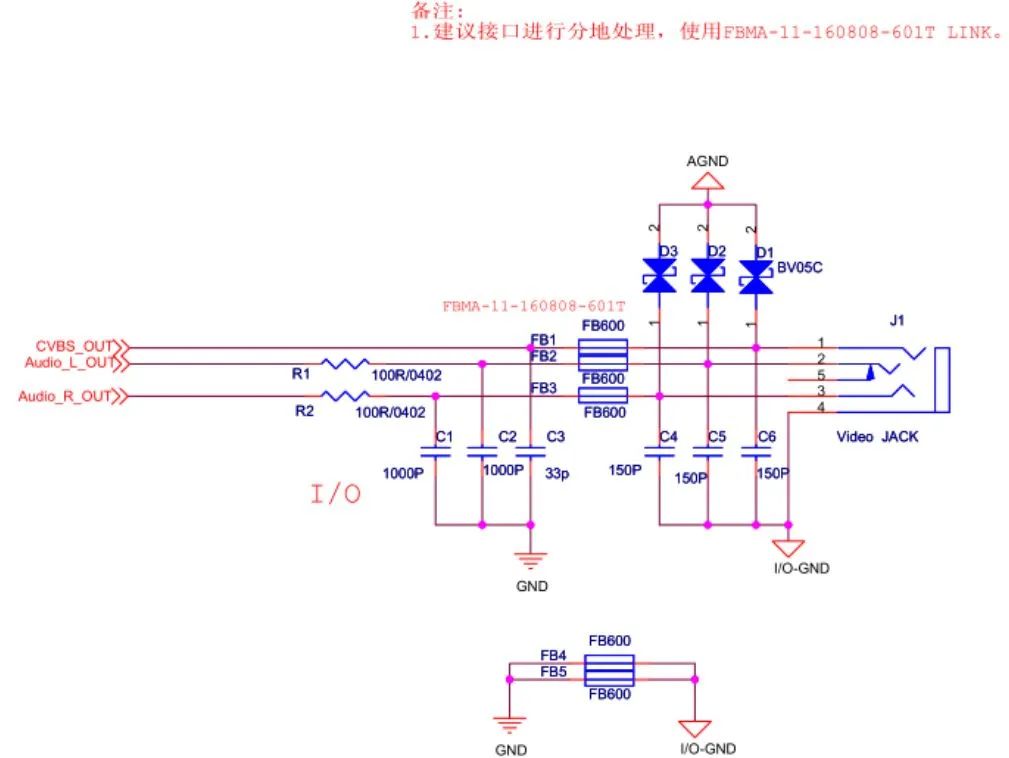

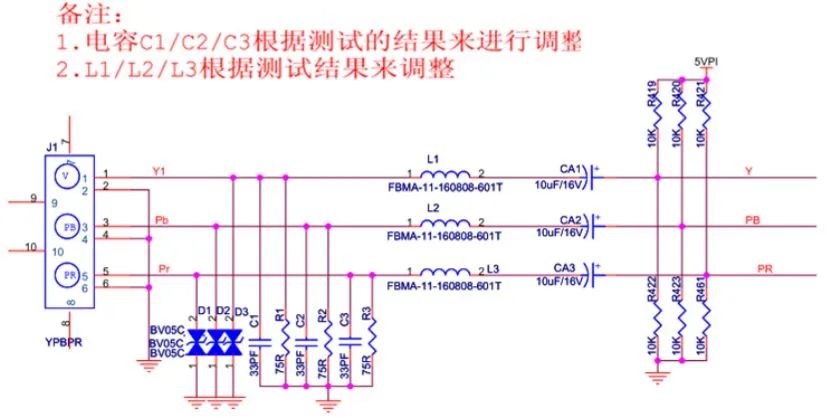

025 复合视频接口EMC设计标准电路



026 汽车零部件电源口EMC标准设计电路

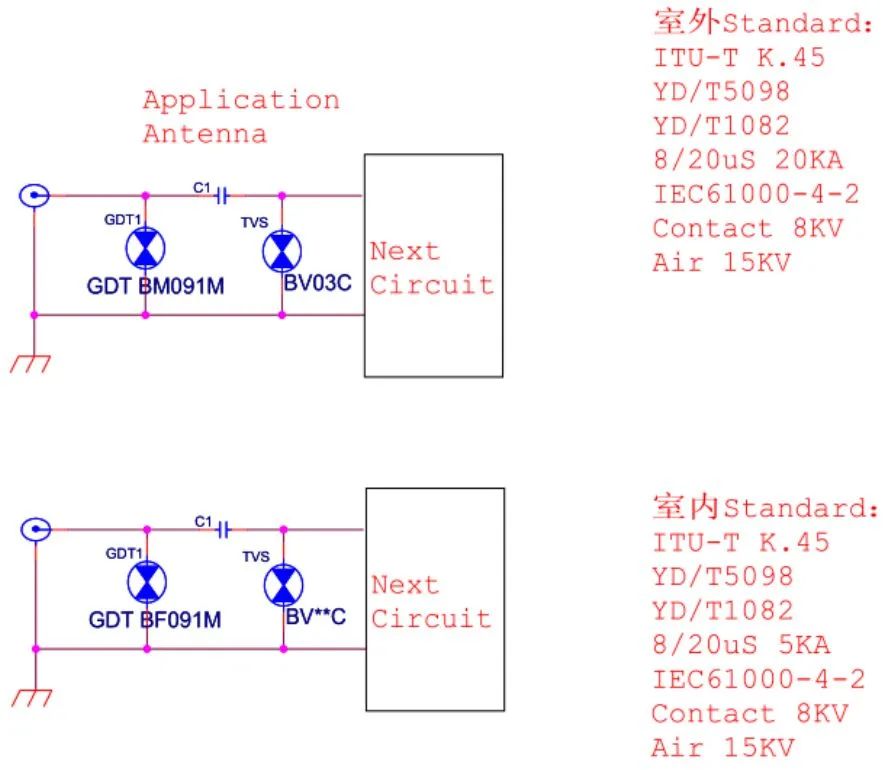

027 室内外天馈浪涌设计标准电路

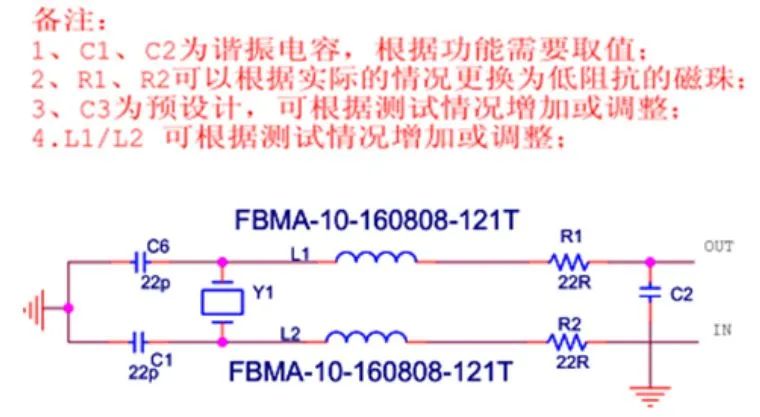

028 无源晶振EMC设计标准电路



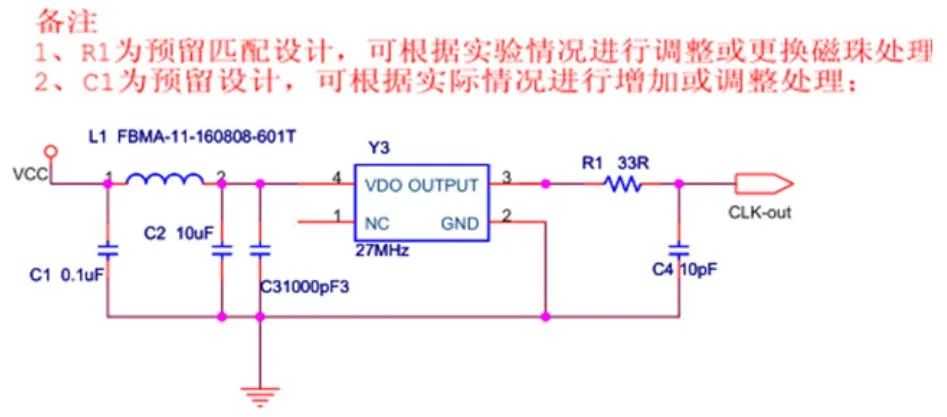

029 有源晶振EMC设计标准电路

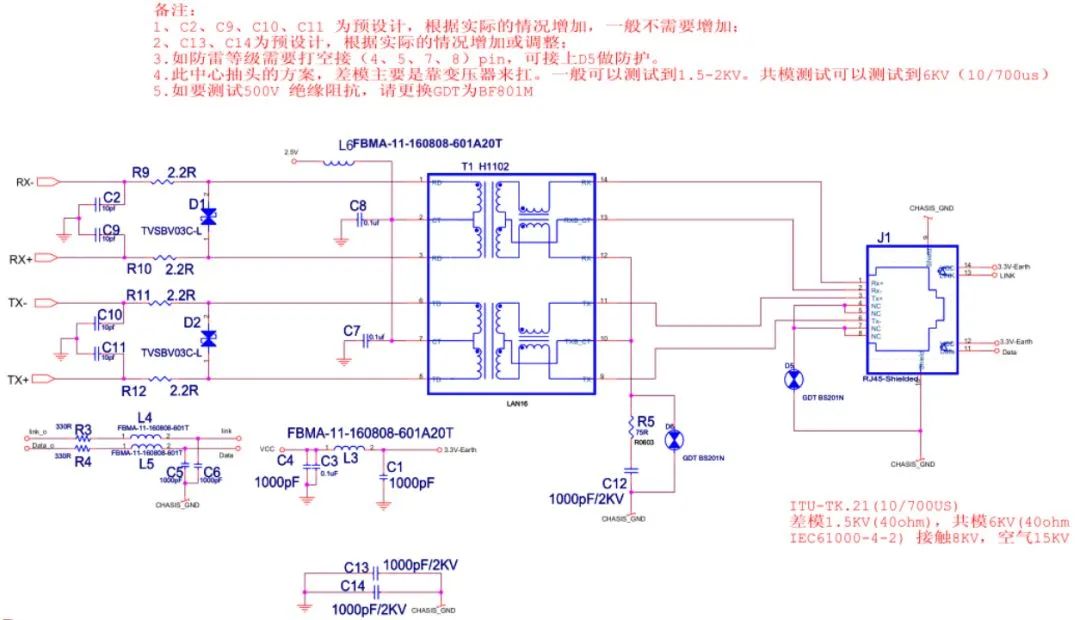

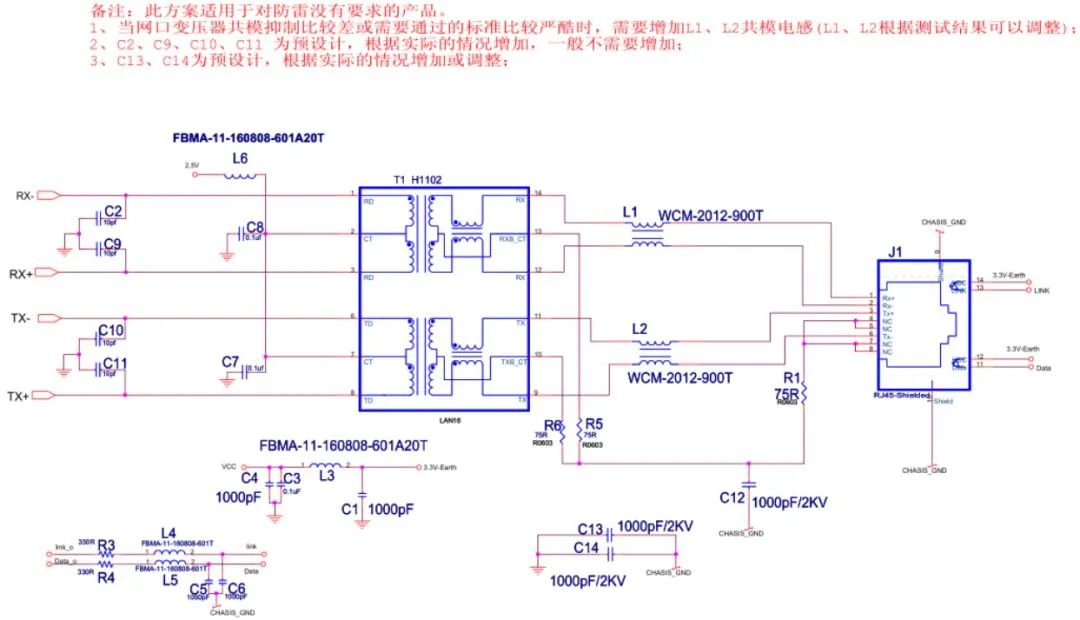

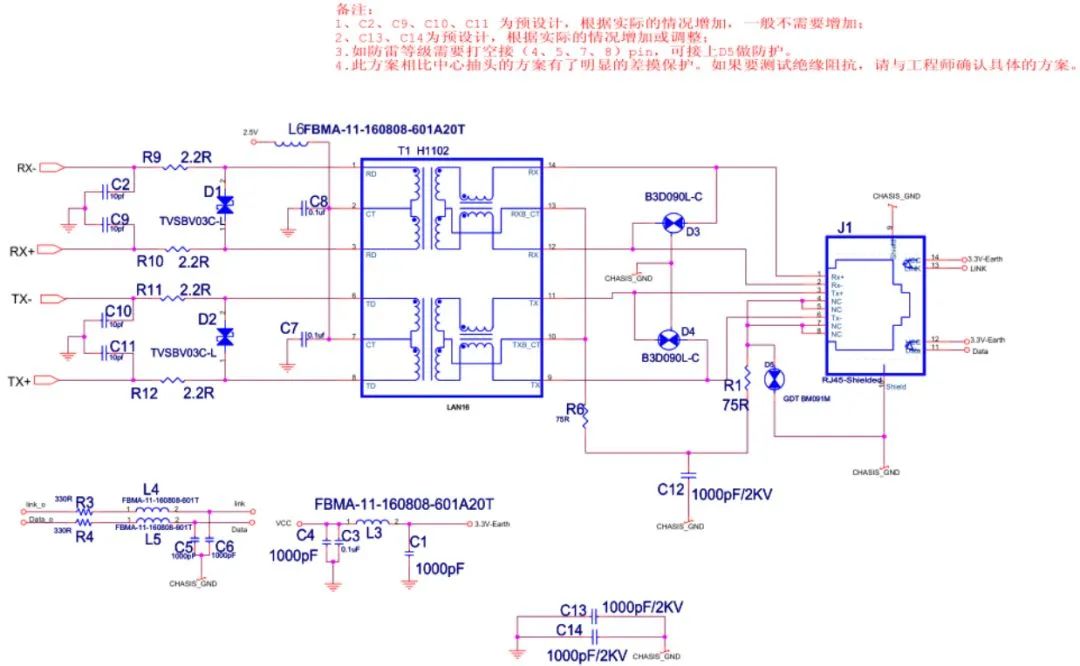

030 以太网EMC(EMI)设计标准电路



031 以太网EMC(浪涌)设计标准电路(差模要求较高方案)



032 以太网EMC(浪涌)中心抽头方案(节约空间)
