PCB（印制电路板）的材料选择是电子电路设计的基石，直接影响产品的电气性能、热可靠性、机械强度及长期环境适应性。本章系统阐述从基材、导电材料到防护涂层的全链路材料规范，涵盖材料选择总则、介质粘接材料、层压材料、导电材料、有机防护涂层以及标记字符等六大板块，为硬件工程师提供可落地的选型依据与标准化指引。
4.1 材料选择总则
材料选择是PCB设计的首要环节，需在技术性能、可制造性、成本及供应链可得性之间取得平衡。复杂度越高的材料体系，其成本呈非线性上升；而复合材料的耐温极限通常由其性能最差的组分决定。因此，在启动具体设计之前，必须首先界定产品的技术要求边界，包括电气强度、介电常数、耐潮性、热膨胀系数（CTE）、玻璃化转变温度（Tg）以及阻燃等级等核心指标。

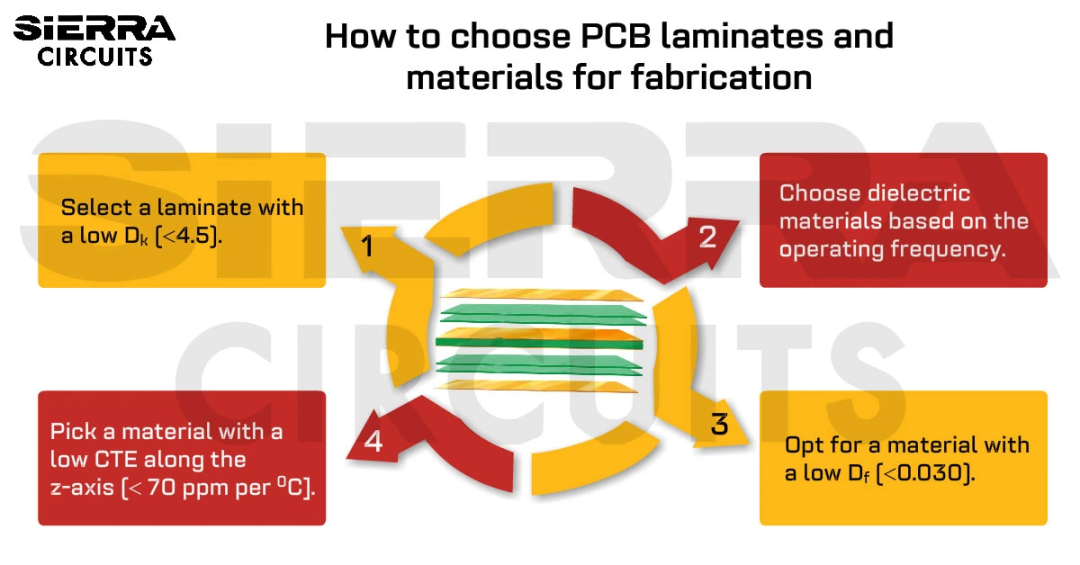

如图4-1所示，PCB层压材料的选择需遵循系统化的技术路径：首先根据工作频率选择低介电损耗（Low Df）材料，其次依据Z轴热膨胀系数（CTE）控制通孔可靠性，再结合玻璃化转变温度（Tg）评估高温环境下的尺寸稳定性，最终综合成本与可得性做出决策。这一流程确保了材料属性与产品应用场景的精准匹配。
图4-1 PCB层压材料选择技术路径
该图展示了PCB层压材料选择的四步决策流程：低Df材料选型、Z轴CTE控制、低Dk介质选择以及Tg温度评估，体现了从电气性能到热机械性能的系统化选材逻辑。
图片来源：Sierra Circuits / www.protoexpress.com

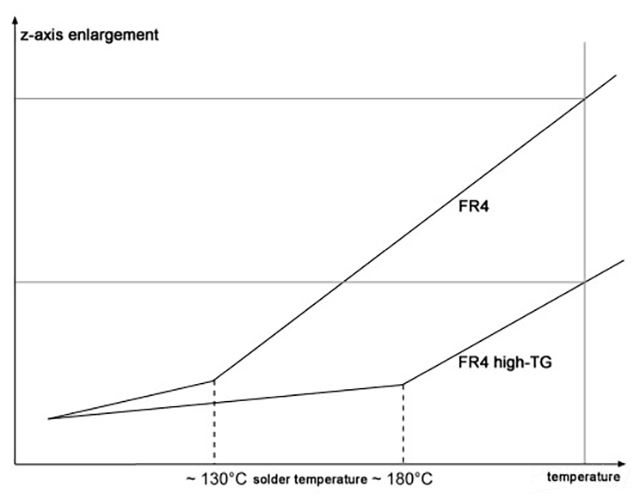

如图4-2所示，FR-4材料的玻璃化转变温度（Tg）直接决定了其在高温焊接及长期工作条件下的Z轴膨胀行为。普通FR-4的Tg约为130°C，而高Tg FR-4可达180°C以上。当工作温度超过Tg时，树脂模量急剧下降，导致Z轴膨胀加剧，进而威胁镀通孔（PTH）的可靠性。因此，对于无铅焊接或高温应用场景，优先选用高Tg材料是保障长期可靠性的关键。
图4-2 FR-4玻璃化转变温度与Z轴膨胀特性
图中对比了普通FR-4与高Tg FR-4在Z轴方向的热膨胀曲线。高Tg材料在180°C附近才出现明显的模量拐点，显著优于普通FR-4的130°C拐点，从而在高温回流焊及长期热老化中保持更好的尺寸稳定性。
图片来源：PCBway / www.pcbway.com
表4-1 材料选择技术要素对照表
如表4-1所示，PCB材料选择需从结构强度、电气性能及环境性能三个维度进行综合评估。结构强度维度关注装配应力与机械可靠性，电气性能维度决定信号完整性与绝缘可靠性，而环境性能维度则保障产品在湿热、盐雾及化学腐蚀等恶劣条件下的长期稳定性。
| 选择维度 | 核心指标 | 技术要求说明 | 参考标准 |
|---|---|---|---|
| 结构强度 | 树脂配方 | 优先选用标准结构，考虑可得性与成本 | IPC-4101 |
| 装配应力 | 满足焊接、压接及紧固过程中的机械应力要求 | IPC-6012 | |
| 尺寸稳定性 | 控制热压及回流过程中的翘曲与收缩 | IPC-TM-650 | |
| 电气性能 | 电气强度 | 耐电压击穿能力，高频下需关注局部放电 | IPC-4101 |
| 介电常数（Dk） | 影响信号传播速度与阻抗匹配，高频选低Dk材料 | IPC-650 2.5.5 | |
| 耐潮性 | 吸湿率影响介电性能与绝缘电阻 | IPC-TM-650 2.6.2 | |
| 水解稳定性 | 高温高湿环境下的性能保持能力 | UL 746E | |
| 环境性能 | 耐燃性 | UL94 V-0/V-1等级要求 | UL 94 |
| 玻璃化温度（Tg） | 决定高温下的机械强度保持率 | IPC-TM-650 2.4.25 | |
| 热膨胀系数（CTE） | Z轴CTE直接影响镀通孔可靠性 | IPC-TM-650 2.4.41 | |
| 耐化学性 | 耐溶剂、助焊剂及清洗剂的侵蚀 | IPC-TM-650 2.3.2 |
4.2 介质粘接材料
介质粘接材料是PCB多层结构及异质集成的关键纽带，涵盖预浸材料（Prepreg）、粘接剂、粘接膜/片、导电粘接剂及导热绝缘粘接剂等类别。这些材料不仅提供层间机械结合，还承担电气绝缘、热管理及应力缓冲等多重功能。其工艺参数（如固化温度、压合压力、树脂流动度）通常由生产商确定，一般不在布设总图中详细标注，但设计师必须了解其特性以匹配层压工艺窗口。
4.2.1 预浸材料
预浸材料（Prepreg，简称PP）是由树脂体系浸渍玻璃纤维布后经半固化处理得到的B-stage材料，是多层板层压的核心介质。如图4-3所示，不同型号预浸材料（如PP 106、PP 1080、PP 2116、PP 7628）具有不同的编织密度与树脂含量，直接影响层压后的介电厚度、树脂流动性及填充能力。薄型预浸材料适用于精细线路的介电隔离，而厚型预浸材料则用于电源/地平面的间距控制。

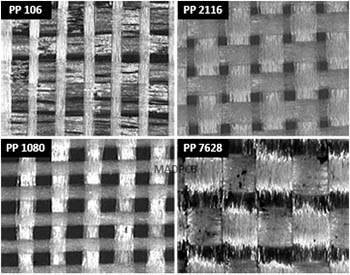

图4-3 预浸材料（PP）编织结构对比
图中展示了PP 106、PP 1080、PP 2116及PP 7628四种典型预浸材料的编织结构显微照片。编织密度从稀疏到致密依次递增，对应不同的树脂含量与介电厚度范围，设计师需根据层压后的目标厚度及填充需求进行选型。
图片来源：MADPCB / madpcb.com
如图4-4所示，在多层板层压过程中，预浸材料的树脂流动行为对埋孔填充、铜厚均匀性及层间结合质量具有决定性影响。薄型PP（如106）流动性高，适合填充微盲孔及薄铜层间；厚型PP（如7628）树脂含量充足，适用于厚铜电源层与地平面之间的介电隔离。合理的预浸材料组合可有效避免层压后的空洞、白斑及厚度不均等缺陷。

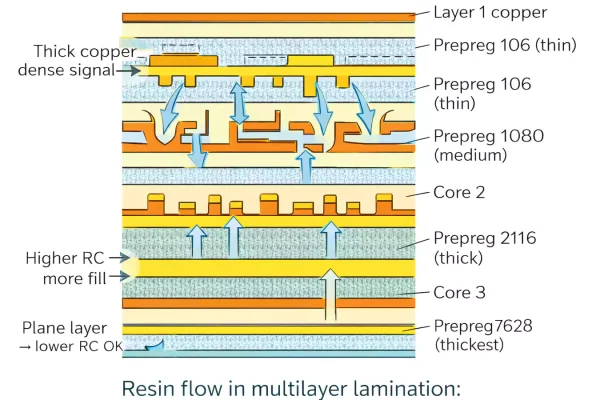

图4-4 多层板层压树脂流动示意
该图示意了多层板层压过程中不同型号预浸材料的树脂流动路径。PP 106（薄型）用于信号层间的精细填充，PP 1080（中型）用于常规层间，PP 2116（厚型）及PP 7628（最厚）用于厚铜层与平面层之间的树脂填充与介电隔离。
图片来源：Fast Turn PCBs / www.fastturnpcbs.com
表4-2 预浸材料类型及特性
如表4-2所示，预浸材料应符合IPC-4101或UL 746E标准，其工艺参数（如凝胶时间、树脂流动度、挥发物含量）由生产商确定。设计师在布设总图中通常只需指定预浸型号与目标介电厚度，而不必详列工艺参数，但需确保所选型号与层压工艺兼容。
| 预浸型号 | 编织类型 | 典型树脂含量 | 层压后介电厚度 | 主要应用场景 |
|---|---|---|---|---|
| PP 106 | 细编 | 75%~80% | 0.02~0.03 mm | 薄型多层板、微盲孔填充、高频精细线路 |
| PP 1080 | 中细编 | 65%~70% | 0.06~0.08 mm | 常规信号层间、BGA下方介电层 |
| PP 2116 | 中编 | 55%~60% | 0.10~0.12 mm | 电源/地平面隔离、厚铜层间 |
| PP 7628 | 粗编 | 42%~48% | 0.18~0.22 mm | 厚型多层板、高功率电源模块 |
4.2.2 粘接剂
粘接剂在PCB制造中承担结构粘接、电气绝缘、应力缓冲及环境密封等多重功能。根据树脂体系的不同，可分为环氧树脂、硅橡胶、丙烯酸树脂、聚氨酯及专用丙烯酸酯基等类型。每种类型的粘接剂在粘接强度、耐温性、CTE匹配、固化条件及电气性能方面存在显著差异，必须按具体应用需求进行选择。例如，环氧树脂粘接剂具有优异的机械强度与耐化学性，适用于刚性板层间粘接；硅橡胶粘接剂则以其超低的弹性模量与宽温域适应性，成为柔性电路及热膨胀失配界面的首选。
表4-3 粘接剂类型及特性对比
如表4-3所示，不同树脂体系的粘接剂在性能上各有侧重。环氧树脂以高粘接强度和耐化学性见长，但脆性较大；硅橡胶具备优异的柔韧性与宽温域稳定性，但粘接强度相对较低；丙烯酸树脂固化速度快，适合快速装配线；聚氨酯则在耐磨性与弹性方面表现突出。设计师需根据被粘基材类型、工作温度范围、电气绝缘要求及成本约束进行综合权衡。
| 粘接剂类型 | 树脂体系 | 核心优势 | 主要局限 | 典型应用 |
|---|---|---|---|---|
| 环氧树脂 | 双酚A/酚醛环氧 | 高粘接强度、耐化学腐蚀、电气绝缘优异 | 脆性大、抗冲击差、需高温固化 | 刚性板层压、金属散热片粘接、结构补强 |
| 硅橡胶 | RTV/HTV硅橡胶 | 宽温域（-60~250°C）、柔韧性好、CTE低 | 粘接强度中等、耐溶剂性差 | 柔性电路覆盖、热界面缓冲、密封防护 |
| 丙烯酸树脂 | 氰基丙烯酸酯/UV丙烯酸 | 固化速度快、透明性好、操作简便 | 耐温性一般（<80°C）、长期可靠性受限 | 快速固定、临时粘接、透明覆盖层 |
| 聚氨酯 | 单/双组分聚氨酯 | 耐磨性优异、弹性好、耐低温冲击 | 耐湿热性一般、易黄变 | 边缘密封、应力缓冲层、可挠性覆盖 |
| 专用丙烯酸酯基 | 改性丙烯酸 | 兼顾强度与韧性、可UV固化 | 成本较高、对表面清洁度敏感 | 精密元件粘接、光学器件固定 |
4.2.3 粘接膜或片
粘接膜或片（Bonding Sheet / Adhesive Film）是柔性电路板（FPC）、刚挠结合板及散热模块组装中的关键介质材料。其形态通常为薄膜状或片状，符合IPC-4203（挠性印制电路用覆盖膜与粘接膜）或IPC-4101规范。在散热应用中，粘接膜常用于将金属散热片与PCB基材进行可靠结合，环氧基粘接膜需通过高温固化（通常150~180°C）实现充分交联，以确保长期热循环下的粘接可靠性。
如图4-5所示，粘接膜以卷状形式供应，具有均匀的厚度与可控的树脂流动度，适合自动化贴合与层压工艺。如图4-6所示，在柔性电路制造中，粘接片（Bonding Sheet）与纯胶（Pure Adhesive）及FPC专用胶协同使用，实现覆盖膜与线路层的精确对位与可靠结合。

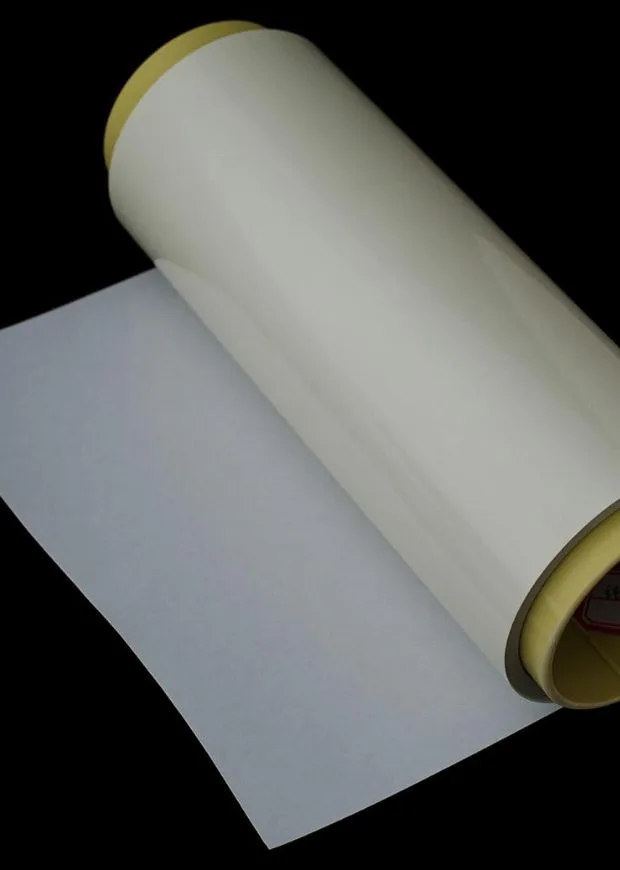

图4-5 粘接膜（Bonding Sheet）实物形态
图中展示了卷状粘接膜（Bonding Sheet）的实物形态，其厚度均匀、表面平整，便于自动化裁切与贴合。该材料在柔性电路及刚挠结合板中作为覆盖膜与线路层之间的粘接介质，也可用于金属散热片的辅助固定。
图片来源：JHYPCB / www.pcbjhy.com

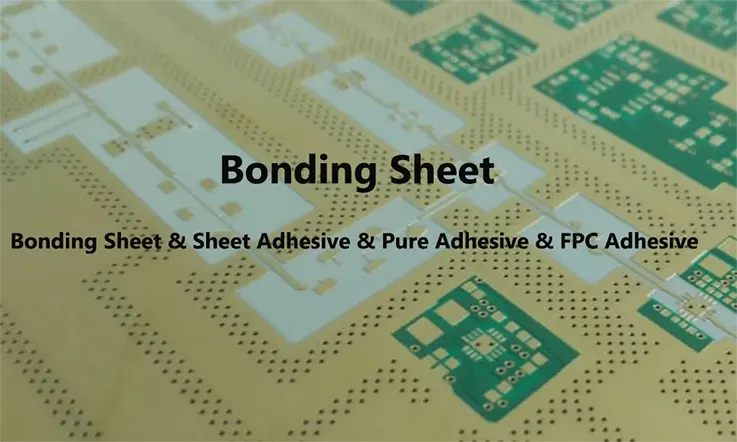

图4-6 粘接片在柔性电路中的应用示意
该图展示了粘接片（Bonding Sheet）在柔性电路板制造中的典型应用场景。通过精确控制粘接片的开口与线路图形的对位，实现覆盖膜与铜箔线路的局部粘接，既保证了电气绝缘，又保留了挠性区域的弯曲自由度。
图片来源：Jarnistech / www.jarnistech.com
表4-4 粘接膜/片规范要求
如表4-4所示，粘接膜或片的选型需综合考虑其符合的IPC标准、固化条件、热导率（若用于散热）及电气绝缘性能。环氧基粘接膜在高温固化后具有较高的粘接强度与耐化学性，但需注意其固化收缩对精密图形的影响。
| 材料类型 | 适用标准 | 固化条件 | 典型厚度 | 主要应用 |
|---|---|---|---|---|
| 环氧基粘接膜 | IPC-4203 / IPC-4101 | 150~180°C / 60~120 min | 25~100 µm | 刚挠结合板、金属散热片粘接 |
| 丙烯酸基粘接膜 | IPC-4203 | UV固化或中温固化 | 12~50 µm | 柔性电路覆盖膜、快速装配 |
| 热固性纯胶 | IPC-4203 | 180°C / 90 min | 20~75 µm | 多层柔性板层压、高可靠性结合 |
4.2.4 导电粘接剂
导电粘接剂（Conductive Adhesive）是由导电填料（如银粉、铜粉、碳粉）与树脂基体（环氧、丙烯酸、硅橡胶等）复合而成的功能材料，兼具结构粘接与电气导通双重功能。在PCB应用中，导电粘接剂常用于替代传统焊料进行热敏感元件的固定、EMI屏蔽层的接地连接以及柔性电路与刚性板之间的互连。其选型核心在于平衡体积电阻率、CTE匹配、结合强度及长期可靠性。
表4-5 导电粘接剂选型要素
如表4-5所示，导电粘接剂的选型需重点关注体积电阻率、CTE、结合强度及耐温性四个维度。银填充环氧导电胶具有最低的电阻率（<1×10⁻⁴ Ω·cm），但成本较高；铜填充体系成本较低，但需解决氧化问题；碳基体系则适用于对导电性要求不高的静电泄放场景。
| 选型要素 | 技术要求 | 测试方法 | 典型值范围 |
|---|---|---|---|
| 体积电阻率 | 满足电气导通要求，低阻抗路径优先选银填充 | ASTM D2739 | 1×10⁻⁵ ~ 1×10⁻² Ω·cm |
| CTE | 与被粘基材（FR-4、陶瓷、金属）匹配，降低热循环应力 | TMA | 20~80 ppm/°C |
| 结合强度 | 满足剪切/拉伸强度要求，考虑长期老化后的保持率 | ASTM D1002 | 5~25 MPa（剪切） |
| 耐温性 | 高于产品最高工作温度20°C以上 | TGA/DSC | -40~200°C |
| 填料类型 | 银粉：高导电；铜粉：成本优；碳粉：防静电 | — | 银/铜/碳/镍 |
4.2.5 导热绝缘粘接剂
导热绝缘粘接剂（Thermally Conductive Insulating Adhesive）是功率电子与LED照明领域的关键材料，其主要功能是在提供电气绝缘的前提下实现高效的热传导路径。按树脂基体可分为环氧基、硅橡胶基及聚氨酯基三大类。环氧基导热胶粘接强度高、耐化学性好，但柔韧性不足；硅橡胶基导热胶具备优异的耐温性与弹性，可缓冲热膨胀失配；聚氨酯基则在成本与工艺性方面具有优势。在部分非关键散热路径中，也可考虑使用结构胶替代以降低成本，但需验证其导热系数是否满足热设计要求。
表4-6 导热绝缘粘接剂类型对比
如表4-6所示，三类导热绝缘粘接剂各有其适用边界。环氧基适用于刚性功率模块与散热器的固定；硅橡胶基适用于LED灯珠与铝基板之间的热界面；聚氨酯基则多用于消费电子中的低成本散热方案。选型时需同时关注导热系数、击穿电压、固化条件及长期可靠性。
| 类型 | 树脂基体 | 典型导热系数 | 击穿电压 | 核心优势 | 主要应用 |
|---|---|---|---|---|---|
| 环氧基 | 改性环氧树脂 | 1.0~3.0 W/m·K | >3 kV/mm | 高粘接强度、耐化学腐蚀 | 功率模块、IGBT散热固定 |
| 硅橡胶基 | 加成型硅橡胶 | 1.5~4.0 W/m·K | >5 kV/mm | 宽温域、弹性好、CTE低 | LED照明、柔性热界面 |
| 聚氨酯基 | 改性聚氨酯 | 0.8~2.0 W/m·K | >2 kV/mm | 成本低、工艺性好 | 消费电子、非关键散热路径 |
4.3 层压材料
层压材料（Laminate）是构成PCB基板的核心介质，由树脂体系与增强材料（玻璃纤维布、纸基、芳纶纤维等）经高温高压层压固化而成。层压板的选型需严格遵循IPC指定标准（如IPC-4101），若涉及UL认证要求，则必须选用UL许可材料清单（QML）中的型号。层压板的热点温度（Hot Spot Temperature）在任何工作条件下均不得超过材料规定的温度上限，否则将加速树脂老化、导致分层及镀通孔失效。
如图4-7所示，典型多层板的层叠结构由芯板（Core）、预浸材料（Prepreg）及铜箔交替堆叠而成。芯板提供主要的机械支撑与介电隔离，预浸材料实现层间粘接与树脂填充，铜箔则构成信号与电源传输路径。层叠设计的合理性直接决定了阻抗控制、串扰抑制及电源完整性的优劣。

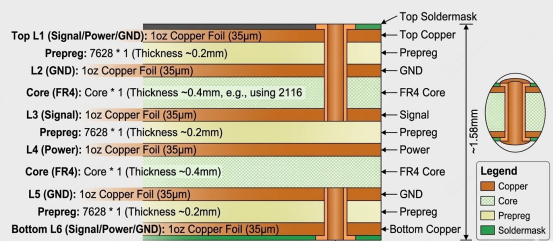

图4-7 PCB层叠结构示意
该图展示了一个典型的六层PCB层叠结构，包含Top L1信号层、L2地平面、L3信号层、L4电源层、L5地平面及Bottom L6信号层。各层之间通过不同型号的预浸材料（PP 7628、PP 1080等）与芯板（Core FR4）实现介电隔离与层间结合，铜箔厚度均为1oz（35µm）。
图片来源：JLCPCB / rs.jlcpcb.com

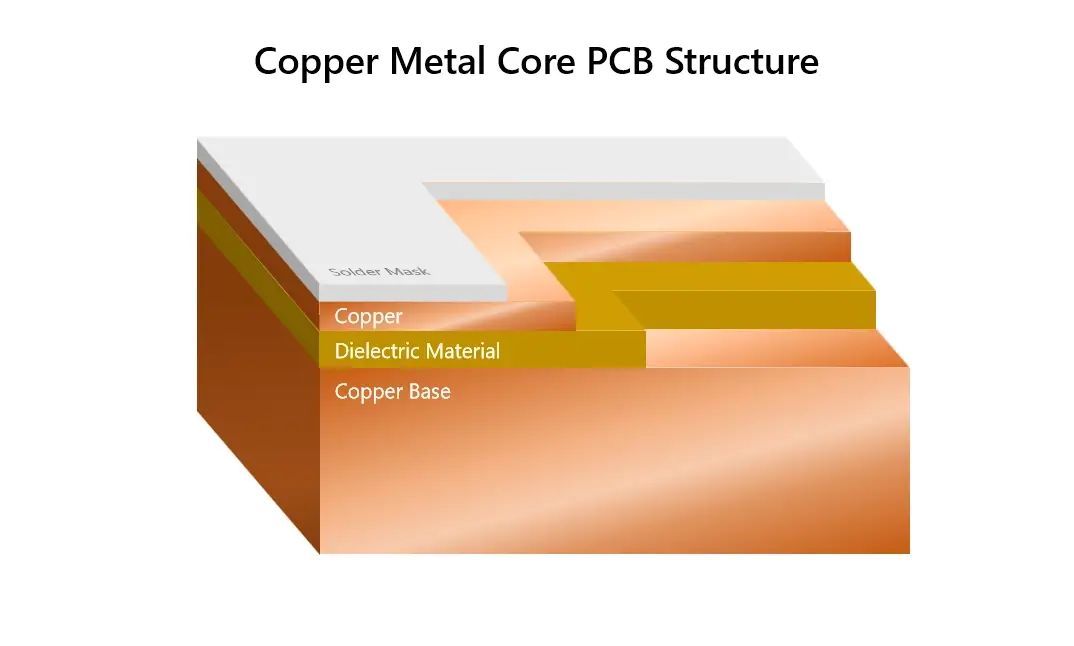

如图4-8所示，金属芯PCB（MCPCB）以金属（通常为铝或铜）作为基底，通过介电层与顶层铜箔结合，形成高效的热传导路径。此类结构广泛应用于高功率LED、电源模块及汽车电子中，其热阻远低于传统FR-4基板。如图4-9进一步展示了金属芯PCB的散热原理：热量由发热元件经铜箔与介电层快速传导至金属基底，再通过散热器或外壳向环境扩散。
图4-8 金属芯PCB（MCPCB）结构示意
图中展示了铜基金属芯PCB的三层结构：顶层铜箔（用于布设电路图形）、中间介电材料（提供电气绝缘与部分导热路径）、底层铜基板（作为机械支撑与主要散热路径）。该结构显著提升了PCB的热管理能力，适用于高功率密度应用场景。
图片来源：NextPCB / www.nextpcb.com

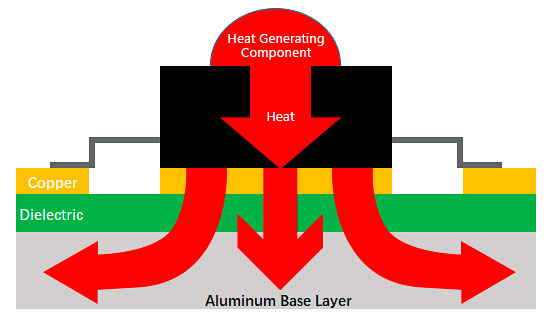

图4-9 金属芯PCB散热路径示意
该图示意了金属芯PCB的热传导路径：发热元件产生的热量首先通过顶层铜箔扩散，再经介电层传导至铝基底层，最终由铝基板向四周及下方散热器传递。介电层的热导率是决定整体热阻的关键参数，高导热介电层（>2 W/m·K）可显著降低结温。
图片来源：Wonderful PCB / www.wonderfulpcb.com
表4-7 层压板材料选择规范
如表4-7所示，层压板材料的选型需从IPC标准符合性、UL认证、热点温度限制及着色剂使用等方面进行规范。着色剂虽可改善外观识别性，但通常会降低树脂浸润性并增加成本，因此一般不宜使用；若因特殊需求必须使用，需在采购单中明确注明色号与供应商信息。
| 规范项目 | 技术要求 | 备注说明 |
|---|---|---|
| 标准符合性 | 从IPC-4101指定标准中选择 | 需确认材料型号在IPC最新版有效清单中 |
| UL认证 | 使用UL许可材料（QML） | 需核查UL黄卡中的温度等级与耐燃等级 |
| 热点温度限制 | 不超过材料规格书规定的温限 | 需结合热仿真结果评估最恶劣工况 |
| 着色剂使用 | 一般不宜使用 | 会降低浸润性、增加成本；必须使用需在采购单注明 |
| 介质厚度 | 最小介质厚度/间距需在布设总图上明确指明 | 包括芯板厚度、预浸层压后厚度及铜厚 |
表4-8 不同树脂体系环境性能对比
如表4-8所示，不同树脂体系在耐湿性、耐化学性、耐辐射性及长期老化性能方面存在显著差异。环氧树脂体系综合性能均衡，成本适中，是通用电子产品的首选；聚酰亚胺（PI）耐温性极佳，适用于航空航天及高温工业控制；PTFE（聚四氟乙烯）介电性能优异，是高频毫米波电路的理想基体；氰酸酯（CE）则以其低介电损耗与低吸湿率，成为高速数字电路与卫星通信的热门选择。具体数据需咨询生产商获取最新测试报告。
| 树脂体系 | 耐湿性（吸湿率） | 耐化学性 | 耐辐射性 | 长期老化 | 典型应用 |
|---|---|---|---|---|---|
| 环氧树脂（FR-4） | 0.1%~0.3% | 良好 | 中等 | 85°C/85%RH 1000h后性能保持>80% | 通用消费电子、工业控制、汽车电子 |
| 聚酰亚胺（PI） | 0.5%~1.5% | 优异 | 优异 | 200°C长期老化后性能稳定 | 航空航天、高温电机、柔性电路 |
| PTFE（聚四氟乙烯） | <0.01% | 极佳 | 优异 | 宽温域性能稳定，但机械强度低 | 5G毫米波雷达、射频微波电路 |
| 氰酸酯（CE） | 0.05%~0.15% | 良好 | 良好 | 低介电损耗长期保持，Tg>250°C | 高速服务器、卫星通信、光模块 |
| BT树脂 | 0.1%~0.2% | 良好 | 良好 | 高Tg、低CTE，适合高密度封装 | BGA基板、芯片封装载板 |
4.4 导电材料
导电材料是PCB电路图形形成与电气互连的物理基础，涵盖终涂层、金属涂层、金属箔/膜、金属芯基材及电子元件材料（埋入式无源元件）等。终涂层与金属涂层直接影响焊接性、接触电阻、耐蚀性及长期可靠性；金属箔/膜的选型决定了线路的载流能力、高频损耗及蚀刻精度；金属芯基材为高热流密度应用提供了散热解决方案；而埋入式电阻、电容材料则是实现高密度集成与高速信号完整性的前沿技术。
4.4.1 终涂层厚度要求
终涂层（Final Finish）是PCB铜表面的最后一道防护与功能层，其厚度需根据性能等级（如IPC-6012中的Class 1/2/3）及具体应用场景进行精确控制。涂层过薄可能导致可焊性不足、耐蚀性下降及接触电阻升高；涂层过厚则增加成本，并可能影响精密元件的贴装共面性。不同终涂层（如HASL、ENIG、OSP、Immersion Sn等）在不同性能等级下的厚度要求存在差异，需在布设总图或技术要求书中明确标注。
表4-9 终涂层厚度要求
如表4-9所示，终涂层厚度需根据IPC性能等级及涂层类型进行差异化控制。Class 3（高可靠性）通常要求更厚的涂层以保证长期可靠性；而Class 1（通用电子产品）则允许相对宽松的厚度范围。化学镍浸金（ENIG）的镍层厚度直接影响金层与铜之间的扩散阻挡效果，金层厚度则决定接触电阻与耐插拔寿命。
| 终涂层类型 | Class 1 厚度 | Class 2 厚度 | Class 3 厚度 | 关键性能关联 |
|---|---|---|---|---|
| HASL（Sn/Pb或无铅） | 1~25 µm | 1~25 µm | 1~25 µm | 可焊性、表面平整度 |
| ENIG（化学镍浸金） | Ni: 3~5 µm; Au: 0.05~0.10 µm | Ni: 3~5 µm; Au: 0.05~0.15 µm | Ni: 4~7 µm; Au: 0.08~0.23 µm | 扩散阻挡、接触电阻、耐蚀性 |
| OSP（有机保焊膜） | 0.20~0.50 µm | 0.20~0.50 µm | 0.25~0.60 µm | 可焊性保持、防氧化 |
| Immersion Sn（浸锡） | 0.8~1.2 µm | 0.8~1.2 µm | 1.0~1.5 µm | 可焊性、锡须抑制 |
| Immersion Ag（浸银） | 0.15~0.50 µm | 0.15~0.50 µm | 0.20~0.60 µm | 接触电阻、EMI屏蔽 |
| ENEPIG | Ni: 3~5 µm; Pd: 0.05~0.15 µm; Au: 0.03~0.10 µm | Ni: 3~5 µm; Pd: 0.05~0.15 µm; Au: 0.03~0.10 µm | Ni: 4~6 µm; Pd: 0.08~0.20 µm; Au: 0.05~0.15 µm | 金线键合兼容性、超低接触电阻 |
4.4.2 各类金属涂层
金属涂层在PCB制造中承担着电气互连、焊接润湿、接触导通、耐磨防护及装饰标识等多重功能。常见的金属涂层包括化学镀铜、电镀铜、化学镍、浸金、浸锡、浸银、OSP（有机保焊膜）以及板边插头专用的硬金、铑、钯镍合金等。如图4-10所示，不同表面处理在RoHS符合性、表面平整度、可焊性、货架寿命及成本方面呈现显著差异。如图4-11进一步以结构示意图的形式展示了ENIG、OSP、HASL等主流涂层的层叠结构。
如图4-12所示，ENIG（化学镍浸金）由镍层作为铜与金之间的扩散阻挡层，金层提供抗氧化与低接触电阻表面；OSP直接在铜表面形成有机保护膜；HASL则通过热风整平在铜表面覆盖一层焊料。对于需要频繁插拔的板边连接器，还可选用铑（Rh）、锡镍合金、钯镍合金或化学镍浸金（ENIG）等耐磨涂层，以提升接触寿命与耐蚀性。

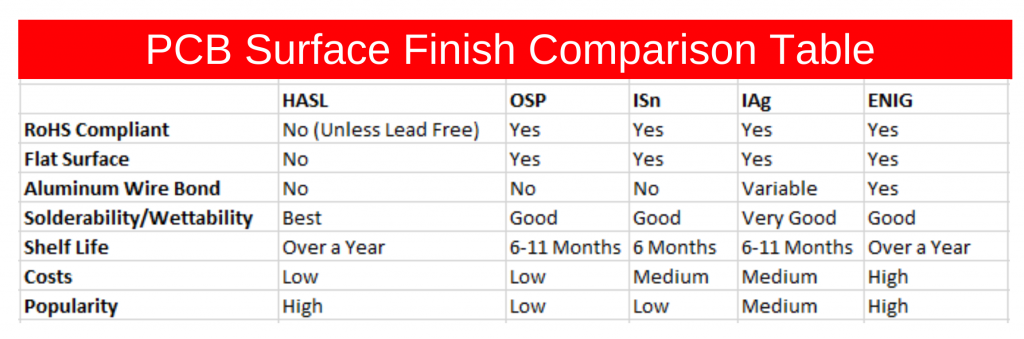

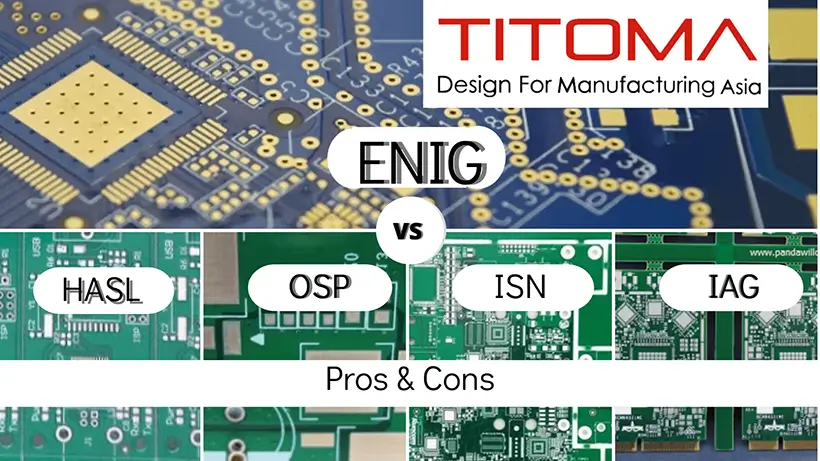

图4-10 PCB表面处理类型综合对比
该图对比了HASL、OSP、Immersion Sn、Immersion Ag及ENIG五种主流表面处理在RoHS符合性、表面平整度、铝线键合兼容性、可焊性、货架寿命、成本及普及度等维度的差异。ENIG以优异的综合性能成为高可靠性产品的首选，而OSP则以低成本与良好的可焊性在消费电子中广泛应用。
图片来源：Titoma / titoma.com

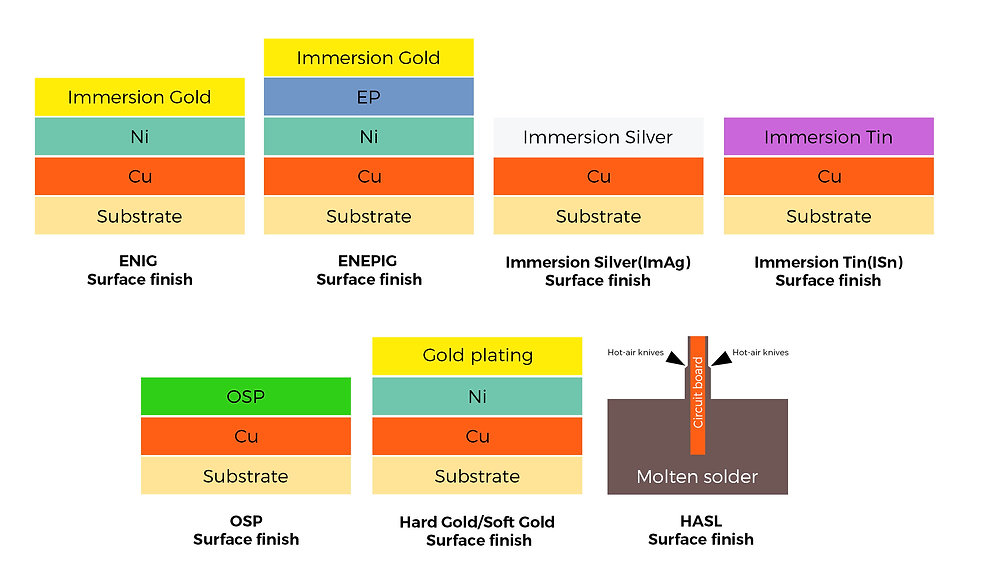

图4-11 主流表面处理类型结构示意
图中以层叠结构示意了七种主流PCB表面处理类型：ENIG（Ni+Au）、ENEPIG（Ni+Pd+Au）、Immersion Ag（浸银）、Immersion Sn（浸锡）、OSP（有机保焊膜）、Hard Gold/Soft Gold（电镀镍金）及HASL（热风整平焊料）。每种结构的厚度比例与材料组合直接决定了其电气性能、可焊性及长期可靠性。
图片来源：Flex Plus FPC / www.flexplusfpc.com
图4-12 表面处理类型实物对比
该图展示了不同表面处理在PCB实物上的外观差异：HASL表面呈现焊料光泽且略有起伏；OSP表面保持铜本色并覆有透明有机膜；ENIG表面呈现均匀的金黄色且平整度极高；Immersion Sn表面为银白色锡层。外观差异反映了各自工艺特点与适用场景。
图片来源：Titoma / titoma.com
表4-10 金属涂层类型及应用场景
如表4-10所示，金属涂层的选择需综合考虑可焊性、接触电阻、耐磨性、成本及环保要求。化学镀铜与电镀铜是线路图形形成的基础；化学镍/浸金体系适用于高可靠性焊接与接触；OSP适用于低成本、短货架周期的消费产品；而板边插头专用涂层则需满足高插拔寿命与低接触电阻的双重要求。
| 涂层类型 | 工艺方法 | 核心功能 | 典型应用场景 |
|---|---|---|---|
| 化学镀铜 | 化学还原沉积 | 孔金属化、层间互连基础 | 双面/多层板孔壁金属化 |
| 电镀铜 | 电解沉积 | 增厚线路与孔壁铜层 | 高电流承载、高可靠性互连 |
| 化学镍/浸金（ENIG） | 化学置换/还原 | 扩散阻挡、抗氧化、低接触电阻 | BGA、QFN、高可靠性焊接 |
| 浸锡（Immersion Sn） | 化学置换 | 可焊性、替代铅锡 | 压接连接器、无铅焊接 |
| 浸银（Immersion Ag） | 化学置换 | 低接触电阻、EMI屏蔽 | 高频连接器、RF屏蔽壳体 |
| OSP（有机保焊膜） | 有机涂覆 | 防氧化、保持可焊性 | 消费电子、低成本SMT |
| 电镀硬金 | 电解沉积 | 高耐磨性、低接触电阻 | 板边插头、金手指、频繁插拔 |
| 铑/钯镍合金 | 电解/化学沉积 | 极高耐磨、极低吸湿 | 高端连接器、军工航天 |
4.4.3 金属箔/膜
金属箔/膜是PCB导电图形的基础材料，其中铜箔占据绝对主导地位。铜箔按制造工艺可分为压延铜箔（Rolled Annealed Copper, RA）与电解铜箔（Electrodeposited Copper, ED）两大类。如图4-13所示，压延铜箔通过机械轧制获得，晶粒呈扁平状排列，表面光洁度高，适用于挠性电路及高频低损耗应用；电解铜箔通过电沉积获得，表面粗糙度可控，与树脂的结合力更强，是刚性板的主流选择。如图4-14的微观结构对比进一步揭示了两种铜箔在晶粒形态上的本质差异：电解铜箔的晶粒呈柱状垂直排列，而压延铜箔的晶粒呈水平层状排列。

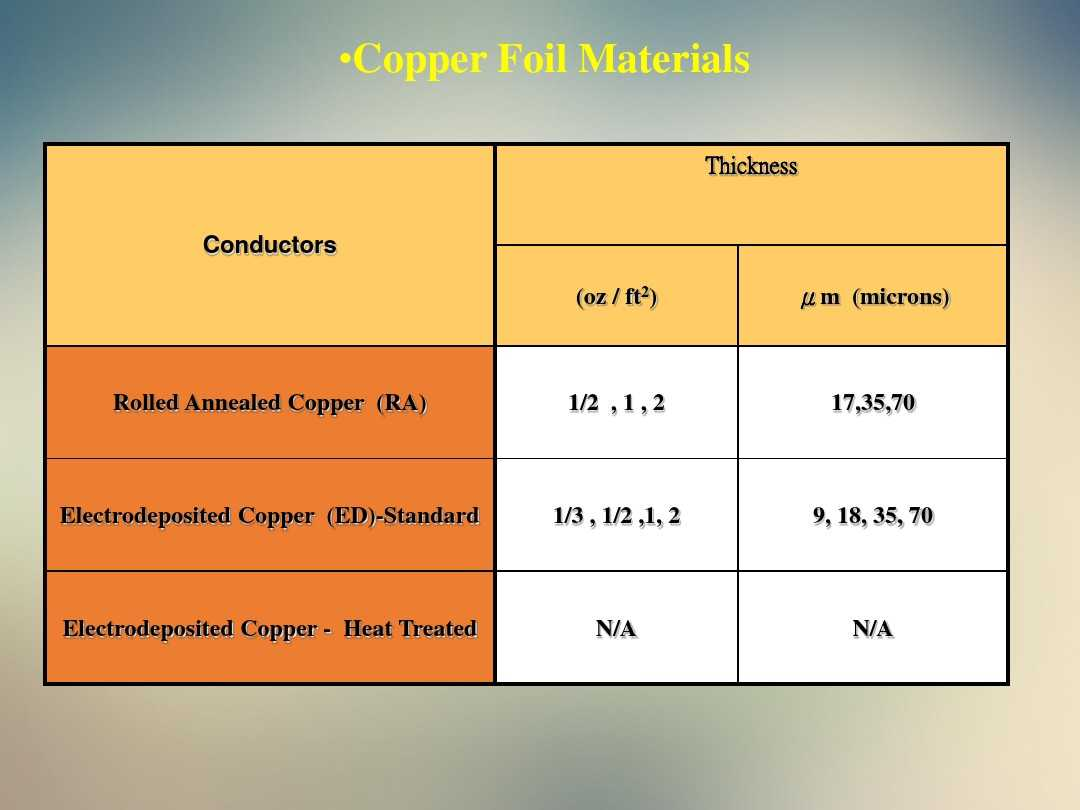

图4-13 压延铜箔与电解铜箔类型及厚度对比
图中对比了压延退火铜箔（RA）、标准电解铜箔（ED）及热处理电解铜箔的厚度规格。压延铜箔提供1/2 oz、1 oz、2 oz等规格（对应17、35、70 µm），适用于挠性板；标准电解铜箔提供1/3 oz至2 oz（9~70 µm），覆盖更宽的厚度范围，是刚性板的标准材料。
图片来源：X-PCB / www.x-pcb.com

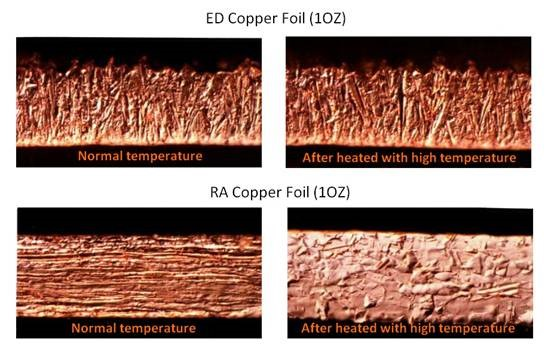

图4-14 铜箔微观结构对比（常温与高温）
该图展示了电解铜箔（ED）与压延铜箔（RA）在常温及高温处理后的微观结构差异。ED铜箔的柱状晶粒在高温下易发生再结晶与晶粒长大，导致表面粗糙度变化；而RA铜箔的层状晶粒结构在高温下更为稳定，保持了较低的表面轮廓与优异的柔韧性。
图片来源：Rich Full Joy / www.richpcba.com
表4-11 铜箔类型及适用场景
如表4-11所示，铜箔的选型需依据板材类型（刚性/挠性）、应用场景（高频/高电流/精细线路）及成本预算进行决策。刚性板优先选用电解铜箔（符合IPC-4562），以获得良好的树脂结合力与蚀刻精度；挠性板则必须选用压延铜箔，以满足反复弯折下的耐疲劳要求。其他金属箔（如铝箔、镍箔、不锈钢箔）需在布设总图中明确标注其材料特性与电气参数。
| 铜箔类型 | 制造工艺 | 典型厚度 | 表面粗糙度（Rz） | 适用板材 | 核心优势 |
|---|---|---|---|---|---|
| 标准电解铜箔（ED） | 电沉积 | 1/3~2 oz（9~70 µm） | 5~10 µm | 刚性板 | 树脂结合力强、成本低、厚度范围广 |
| 压延铜箔（RA） | 机械轧制+退火 | 1/2~2 oz（17~70 µm） | 0.5~2 µm | 挠性板 | 表面光洁、柔韧性好、高频损耗低 |
| 反转处理铜箔（RTF） | 电沉积+反转处理 | 1/2~1 oz（17~35 µm） | 2~5 µm | 高频刚性板 | 兼顾结合力与低轮廓，适合高速信号 |
| 超薄电解铜箔 | 电沉积 | 1/3~1/2 oz（9~17 µm） | 3~8 µm | HDI板 | 适合精细线路（<50 µm线宽）蚀刻 |
4.4.4 金属芯基材
金属芯基材（Metal Core Substrate）是以金属板（铝、铜、铁镍合金等）作为核心支撑与散热路径的特种PCB材料。不同金属基材对应不同的行业规范：铝基板通常遵循IPC-6012中的金属基板条款；铜基板因导热系数更高（约400 W/m·K），适用于更高功率密度的场景；铁镍合金（如Kovar）则因其与陶瓷及半导体芯片匹配的CTE，常用于功率模块封装基板。合金成分必须在布设总图中明确规定，以确保热膨胀匹配与长期可靠性。
表4-12 金属芯基材规范对照
如表4-12所示，金属芯基材的选型需综合考虑热导率、CTE、密度、加工性及成本。铝基板以优异的性价比成为LED照明与电源模块的主流选择；铜基板在热导率上具有数量级优势，但成本与重量较高；铁镍合金则专注于功率半导体封装中的CTE匹配需求。
| 金属基材 | 典型合金牌号 | 热导率（W/m·K） | CTE（ppm/°C） | 密度（g/cm³） | 适用规范 | 典型应用 |
|---|---|---|---|---|---|---|
| 铝 | 5052/6061 | 130~200 | 23~24 | 2.7 | IPC-6012 金属基板 | LED照明、电源模块、汽车大灯 |
| 铜 | C1100/T2 | 380~400 | 17~18 | 8.9 | 定制技术协议 | 高功率IGBT、激光驱动、功放模块 |
| 铁镍合金 | Kovar（4J29） | 17~19 | 5.2~5.5 | 8.3 | MIL-PRF-38534 | 功率模块封装、陶瓷基板过渡 |
| 铝碳化硅 | AlSiC | 170~200 | 6.5~9.5 | 2.9~3.0 | 定制技术协议 | 高功率密度封装、航空航天 |
4.4.5 电子元件材料
埋入式无源元件技术（Embedded Passive Technology）通过将电阻、电容材料直接集成到PCB内层，替代传统的表面贴装分立元件，从而显著节省板面空间、缩短电气路径、降低寄生电感与电容，并提升高频信号完整性。如图4-15所示，埋入式电阻材料通常为镍磷合金或碳基厚膜，通过蚀刻或激光调阻实现精确阻值；埋入式电容则利用高介电常数聚合物薄膜或陶瓷填充介质，在电源/地平面之间形成分布式去耦电容。
如图4-16所示，埋入式电容的构造截面展示了不同介电厚度（12 µm、16 µm、24 µm）下的聚合物介电层与铜箔层的交替结构。如图4-17进一步对比了埋入式电阻与表面贴装电阻在寄生参数方面的差异：埋入式电阻由于消除了焊盘与过孔，显著降低了寄生电容。如图4-18展示了埋入式电阻与电容在BGA封装下方的典型布局，通过内部旁路过孔实现高效去耦，降低回路电感。

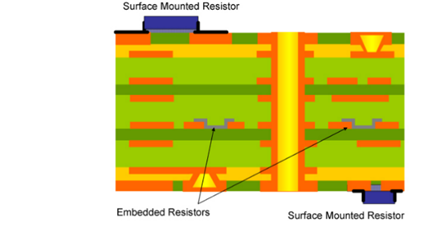

图4-15 埋入式无源元件技术示意
图中对比了传统表面贴装电阻与埋入式电阻的集成方式。埋入式电阻直接嵌入PCB内层，消除了表面贴装所需的焊盘与过孔，从而节省板面空间并降低寄生参数。该技术特别适用于高密度BGA下方及高频信号路径中的终端匹配电阻。
图片来源：PCBway / www.pcbway.com

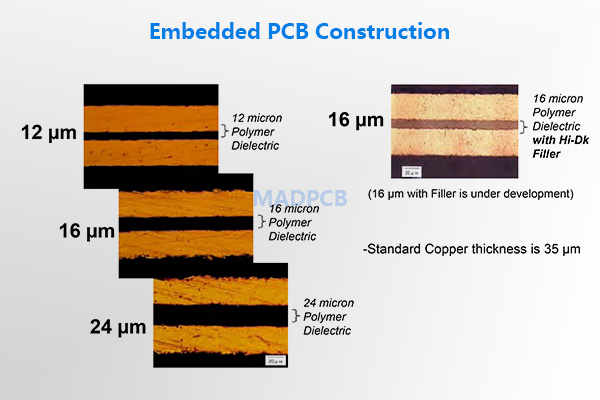

图4-16 埋入式电容构造截面
该图展示了埋入式电容的微观构造截面，包含12 µm、16 µm及24 µm三种聚合物介电层厚度。标准铜箔厚度为35 µm，介电层中可添加高介电常数（Hi-Dk）填料以提升单位面积电容值。更薄的介电层可实现更高的电容密度，但需关注耐压与击穿风险。
图片来源：MADPCB / madpcb.com

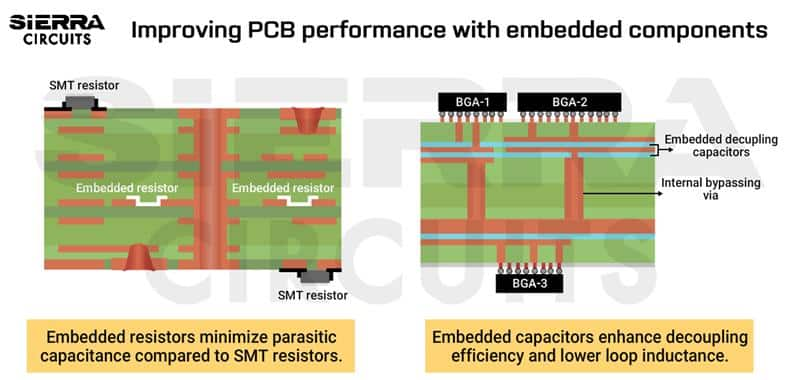

图4-17 埋入式电阻与电容微观布局
图中展示了埋入式电阻与电容在PCB内层的微观布局。左侧为埋入式电阻阵列，其最小化寄生电容的特性优于表面贴装电阻；右侧为BGA下方的埋入式去耦电容，通过内部旁路过孔（Internal Bypassing Via）直接连接电源与地平面，显著缩短去耦回路、降低电感。
图片来源：Sierra Circuits / www.protoexpress.com
表4-13 埋入式无源元件特性对比
如表4-13所示，埋入式电阻与电容在成本、精度、容值/阻值范围及适用场景方面各有特点。埋入式电阻成本高于普通厚膜电阻，但可节省板面空间并提升高频性能；环形电阻（Annular Resistor）可替代容差±10%以上的上拉/下拉电阻，实现阻值集成。埋入式电容则以其低电感、高电容密度的特性，成为高速数字电路中替代分立旁路电容的理想方案。
| 元件类型 | 材料体系 | 典型阻值/容值范围 | 精度 | 成本影响 | 核心优势 | 适用场景 |
|---|---|---|---|---|---|---|
| 埋入式电阻 | 镍磷合金/碳基厚膜 | 10 Ω ~ 10 MΩ | ±5%~±20% | 高（节省板面空间） | 低寄生电容、节省空间、提升高频性能 | 终端匹配、上拉/下拉、精密分压 |
| 环形电阻 | 铜箔蚀刻环形结构 | 依图形尺寸 | ±10%以上 | 中（利用现有铜层） | 零额外材料成本、可替代普通上拉/下拉 | 通用上拉/下拉、LED限流 |
| 埋入式电容 | 高Dk聚合物/陶瓷填充 | 10 pF ~ 100 nF/cm² | ±10%~±20% | 高（专用介电层） | 低电感、高电容密度、减少分立元件 | 高速去耦、电源完整性优化 |
4.5 有机防护涂层
有机防护涂层是PCB在焊接完成后施加的表面保护层，旨在防止潮气、灰尘、化学腐蚀及机械损伤对电路的侵蚀，同时提供电气绝缘强化与外观标识功能。主要包括阻焊剂（Solder Mask）、敷形涂层（Conformal Coating）及防变色涂层（Anti-tarnish / OSP）三大类。阻焊剂用于焊接过程中的图形保护及长期绝缘；敷形涂层用于增强恶劣环境下的绝缘与防护；防变色涂层则专注于裸铜表面的可焊性保持与氧化抑制。
4.5.1 阻焊剂
阻焊剂（Solder Mask，又称阻焊油墨）是覆盖在PCB非焊接区域的永久性有机涂层，需符合IPC-SM-840标准。其核心功能包括：防止焊接桥连、提供电气绝缘、保护铜线路免受氧化与机械划伤。阻焊剂的设计需明确覆盖范围（如导通孔是否塞孔、焊盘开窗尺寸）、附着力等级、与焊盘的重合度（Solder Mask Defined vs. Non-Solder Mask Defined）以及颜色要求。阻焊覆盖不完整或对准偏差可能导致短路、虚焊或腐蚀隐患。
表4-14 阻焊剂设计要求
如表4-14所示，阻焊剂的设计要求涵盖绝缘性能、覆盖范围、附着力、对准精度及颜色规范。导通孔的保护方式（塞孔、盖孔或开窗）直接影响后续组装工艺与长期可靠性；焊盘重合度则决定了BGA、QFN等精密器件的焊接良率。
| 设计项目 | 技术要求 | 备注说明 |
|---|---|---|
| 标准符合性 | 符合IPC-SM-840 Class H（高可靠性）或Class T（电信级） | 需通过附着力、耐化学性、耐潮性测试 |
| 绝缘要求 | 表面绝缘电阻（SIR）>10¹² Ω，耐电压>500 VDC | 湿热老化后保持率>80% |
| 阻焊覆盖 | 非焊盘区域全覆盖，无针孔、气泡、缺口 | 细间距线路需关注阻焊桥完整性 |
| 导通孔保护 | 明确塞孔、盖孔或开窗要求 | 塞孔需控制凹陷深度<25 µm，避免藏锡珠 |
| 附着力 | 划格法测试≥4B级（ASTM D3359） | 阻焊与基材及铜面结合牢固 |
| 与焊盘重合度 | SMD焊盘：阻焊开窗比焊盘大0~25 µm；NSMD焊盘：阻焊覆盖焊盘边缘 | 根据器件类型与封装尺寸选择定义方式 |
| 颜色 | 默认绿色；其他颜色需在采购单注明 | 特殊颜色可能影响UV固化效率与外观检验 |
4.5.2 敷形涂层
敷形涂层（Conformal Coating）是涂覆于已组装PCB表面的薄层绝缘材料，符合IPC-CC-830标准。若产品需通过UL认证，则必须使用UL许可的敷形涂层材料。敷形涂层按化学成分可分为五大类：AR（丙烯酸树脂）、ER（环氧树脂）、UR（聚氨酯）、SR（硅橡胶）及XY（对二甲苯）。各类涂层在厚度、固化方式、耐温性、可返修性及电气性能方面各有优劣，需根据产品的工作环境、防护等级及维护策略进行选择。
表4-15 敷形涂层类型及特性
如表4-15所示，五类敷形涂层在厚度、优缺点及适用场景方面呈现显著差异。丙烯酸（AR）涂层以优异的透明度与可返修性成为通用首选；聚氨酯（UR）以耐磨与耐潮性见长；硅橡胶（SR）适用于宽温域与热冲击环境；环氧树脂（ER）硬度高但返修困难；对二甲苯（XY）则以极薄的涂层厚度与优异的针孔覆盖能力，适用于高密度组装。
| 类型 | 化学成分 | 典型厚度 | 核心优点 | 主要缺点 | 适用场景 |
|---|---|---|---|---|---|
| AR | 丙烯酸树脂 | 25~75 µm | 透明度高、固化快、易返修、耐潮性好 | 耐溶剂性差、耐磨性一般 | 通用电子、消费电子、室内设备 |
| ER | 环氧树脂 | 25~75 µm | 耐磨性优异、耐化学腐蚀、附着力强 | 脆性大、返修困难、需高温固化 | 工业控制、汽车电子、高振动环境 |
| UR | 聚氨酯 | 25~75 µm | 耐潮性极佳、耐磨、耐真菌 | 固化时间长、对湿气敏感 | 户外设备、海洋环境、高湿度场景 |
| SR | 硅橡胶 | 50~100 µm | 宽温域（-65~200°C）、柔韧、耐冲击 | 机械强度低、易吸附灰尘、成本高 | 航空航天、高温设备、热冲击环境 |
| XY | 对二甲苯（Parylene） | 5~25 µm | 极薄、无针孔、透明、生物相容 | 成本极高、需真空沉积、附着力一般 | 医疗器械、MEMS、精密传感器 |
4.5.3 防变色涂层
防变色涂层（Anti-tarnish Coating）主要用于保护裸铜表面在储存与运输过程中的可焊性，防止铜因氧化而变色、降低润湿性能。有机保焊膜（OSP，Organic Solderability Preservative）是最常见的防变色涂层类型，其通过有机唑类化合物与铜表面形成配位化合物膜，隔绝氧气和潮气。OSP涂层的设计需同时满足可焊性（润湿平衡测试零交时间<1 s）与防变色（高温高湿老化后变色等级<2级）的双重要求。
表4-16 防变色涂层要求
如表4-16所示，防变色涂层的核心评价指标包括膜厚、可焊性保持周期、防变色等级及耐回流焊次数。OSP膜厚需控制在0.20~0.50 µm之间，过薄则防护不足，过厚则影响焊接润湿。可焊性保持周期决定了PCB的货架寿命，通常要求在未拆封条件下保持6个月以上。
| 评价指标 | 技术要求 | 测试方法 | 备注 |
|---|---|---|---|
| 膜厚 | 0.20~0.50 µm（Class 1/2）；0.25~0.60 µm（Class 3） | 椭圆偏振仪或X射线荧光 | 需均匀覆盖所有裸铜表面 |
| 可焊性 | 零交时间<1 s，润湿力>80%最大理论值 | 润湿平衡测试（IPC-TM-650 2.4.14） | 高温高湿老化后仍需满足 |
| 防变色等级 | 高温高湿（85°C/85%RH 24h）后变色<2级 | 目视比色或色差仪 | 防止储存期间铜面氧化发黑 |
| 耐回流焊次数 | 承受至少3次无铅回流焊后仍可焊 | 实际工艺模拟 | 适应双面SMT及返修需求 |
| 货架寿命 | 未拆封≥6个月；拆封后≤24小时（湿度<60%RH） | 实际储存验证 | 超出期限需重新进行可焊性验证 |
4.6 标记和字符
PCB上的标记和字符（Silkscreen / Legend）是产品可追溯性、装配指导及安全警示的重要载体。标记内容通常包括参考代号（Reference Designator）、序列号（Serial Number）、版本号（Revision）、极性标识（Polarity）、条形码/二维码及ESD（静电放电）警示符号等。标记设计需避免将关键字符放置在隐蔽位置（如大型元件下方、连接器阴影区内），以确保装配、检验及维修人员能够清晰辨识。
如图4-18所示，PCB丝印层以白色非导电油墨在阻焊层上方印制，其线条与字符需保持与下方铜线路的安全间距，避免短接风险。如图4-19展示了符合EIA标准RS-471的ESD警示标识，该标识用于提醒操作人员该PCB或组件包含静电敏感器件，需在防静电工作区（EPA）内操作。

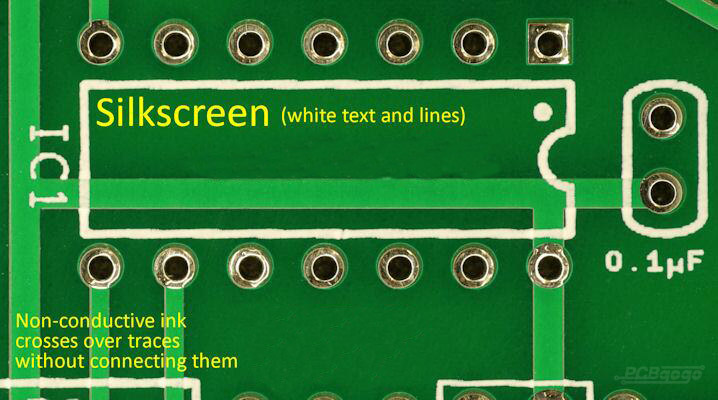

图4-18 PCB丝印设计示例
图中展示了PCB丝印层的典型设计：白色非导电油墨字符覆盖在绿色阻焊层上方，标注了元件位号（如C5、C6）、极性标识（如二极管方向）及元件值（如0.1µF）。丝印线条可跨越铜线路而不形成电气连接，但需保持与焊盘边缘的最小间距以避免影响焊接。
图片来源：ALLPCB / jpfile1.oss-accelerate.aliyuncs.com
图4-19 ESD警示标识符号
图中展示了符合EIA标准RS-471的多种ESD警示标识样式，包括三角形手势符号、EPA（防静电工作区）标识及循环箭头符号。这些标识需以黄色背景配黑色图案印制于PCB边缘或包装标签上，提醒操作人员采取防静电措施（如佩戴腕带、使用防静电垫）。
图片来源：Shutterstock / www.shutterstock.com
表4-17 标记和字符规范要求
如表4-17所示，标记和字符的设计需满足最小尺寸、可读性、位置布局及标准符合性等要求。最小符号高度1.5 mm与线宽0.3 mm是确保自动化光学检测（AOI）及人工目检可辨识性的底线；ESD标识的规范使用则直接关系到静电敏感器件的失效率控制。
| 规范项目 | 技术要求 | 设计意图 |
|---|---|---|
| 标记内容 | 参考代号、序列号、版本、极性、条码/二维码 | 确保装配可追溯、维修可识别、版本可管理 |
| 位置要求 | 避免放置在隐蔽位置（元件下方、连接器阴影区） | 保证装配、检验、维修各阶段的可视性 |
| 最小符号高度 | ≥1.5 mm | 满足人工目检与AOI识别精度 |
| 最小线宽 | ≥0.3 mm | 防止丝印模糊、断线或粘连 |
| ESD标识 | 按EIA标准RS-471执行 | 统一警示符号，降低静电损伤风险 |
| 颜色 | 默认白色；其他颜色需与阻焊层形成高对比度 | 确保在各种光照条件下的可读性 |
| 与焊盘间距 | ≥0.15 mm（推荐≥0.2 mm） | 防止丝印油墨污染焊盘，影响焊接润湿 |
0
