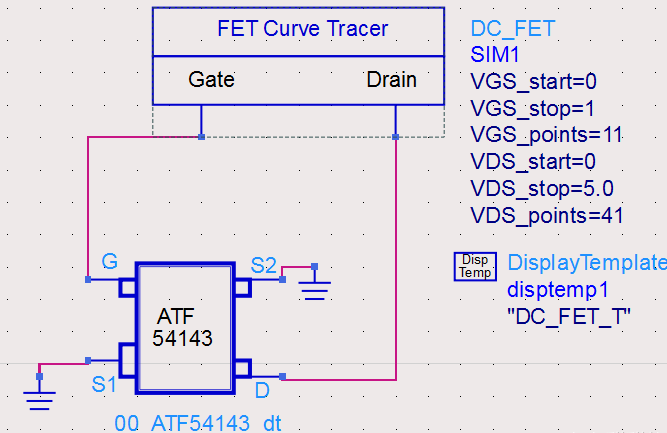

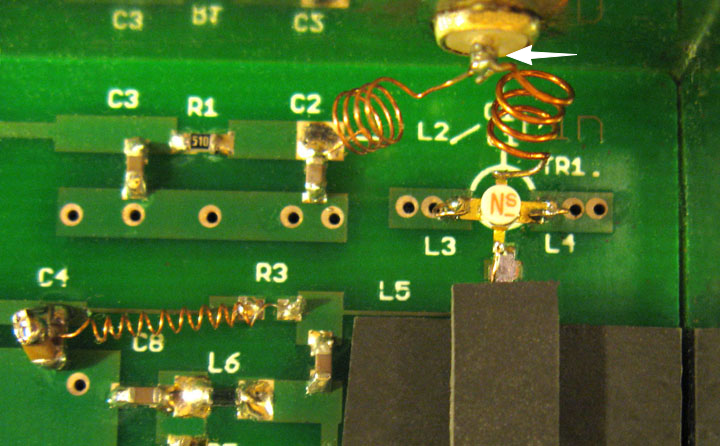

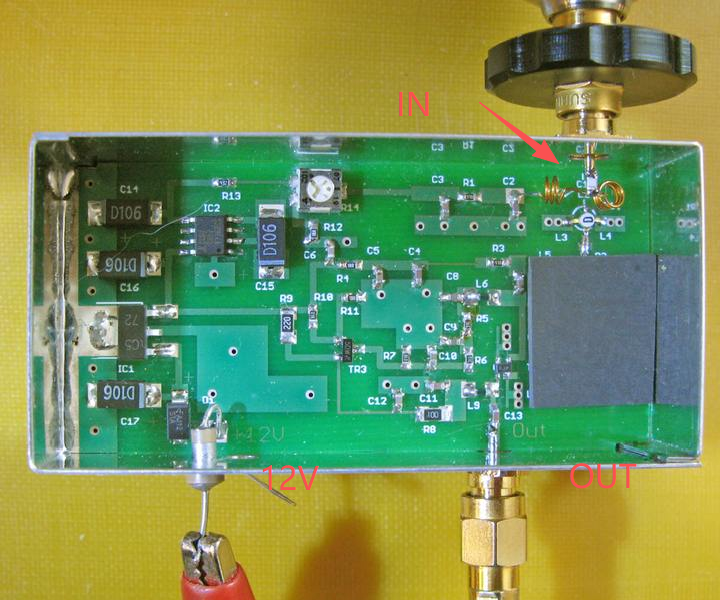

L1、L2为空心线圈,L3、L4为源极反馈电感,L5、L6为偏置与输出匹配网络.输入匹配网络悬空搭？减少PCB寄生电容、减少走线电感、提高Q值，方便手工调节圈数和间距.在1GHz以上频段：1mm导线长度就可能带来约1nH寄生电感。左右两侧的L3、L4：让我想起了早期的ATF54143这颗器件布局。因为有ADS模型大家都可以玩耍。

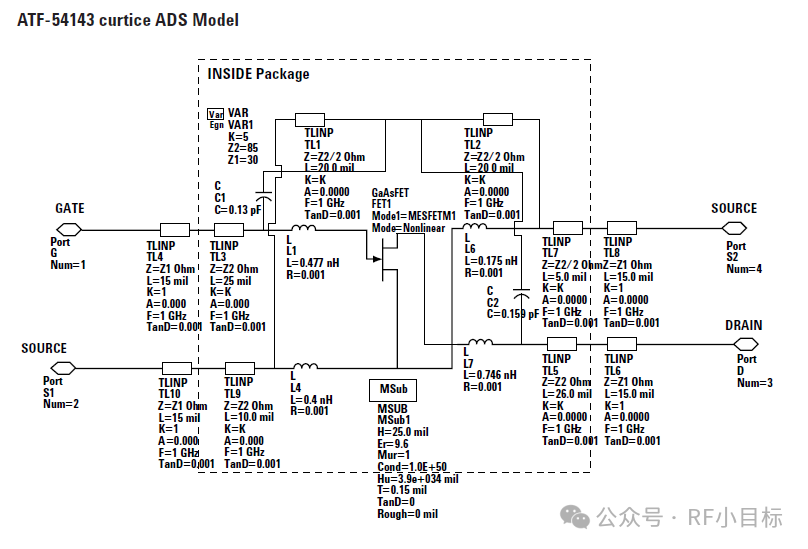

ads模型内部结构。

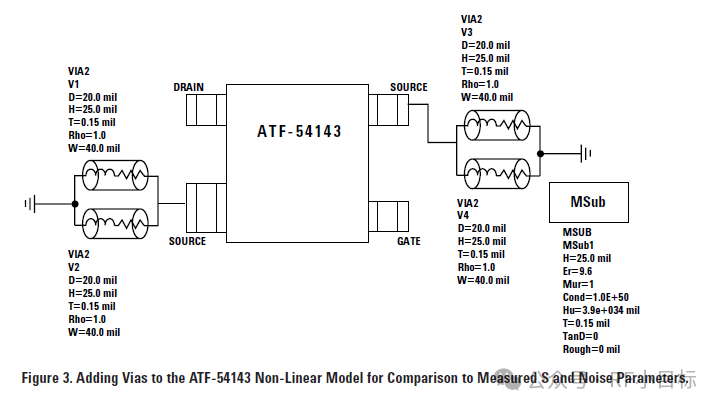

ATF-54143 非线性模型中引入过孔（Via）寄生参数，对比仿真与实测的 S 参数及噪声参数，以提高高频电路模型精度和实际一致性。这个和上面的悬空一致。
级间放置了一块吸波材料做吸收。放置自激振荡。通过调节偏置电压，最佳增益对应于低噪声放大器（LNA）输出端噪声信号的最大值，即最大增益。然后，我微调了L1线圈以获得最佳噪声系数（NF）。
噪声系数
改进为 0.031 dB 或 2.2K。
噪声系数

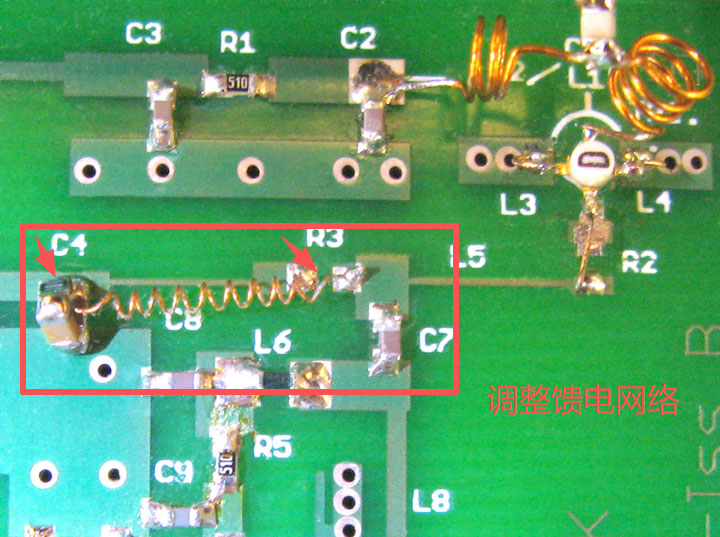

移除电阻 R3 ，用一个扼流圈代替了电阻，扼流圈连接到隔直电容 C4 (100 pF)。直流馈入串接一个100欧和C4桥接。
噪声系数
更换连接器后
噪声系数LNA型号噪声系数
FHX35
0.24 dB
NE32584C
0.22 dB
NE334S01
0.19 dB
NE3210S01
0.185 dB
NE3514S02
0.18 dB
NE3511S02
0.175 dB
MGF4953A
0.155 dB
MGF4919G
0.14 dB
器件噪声系数对比

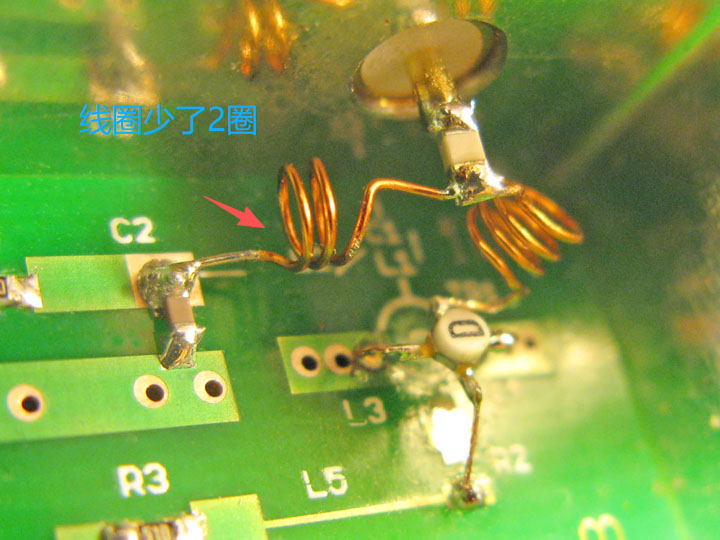

接着换器件？ L2 线圈的输入级后？
噪声系数0.143dB
S参数曲线：低噪声放大器的输入回波损耗、小信号增益响应。

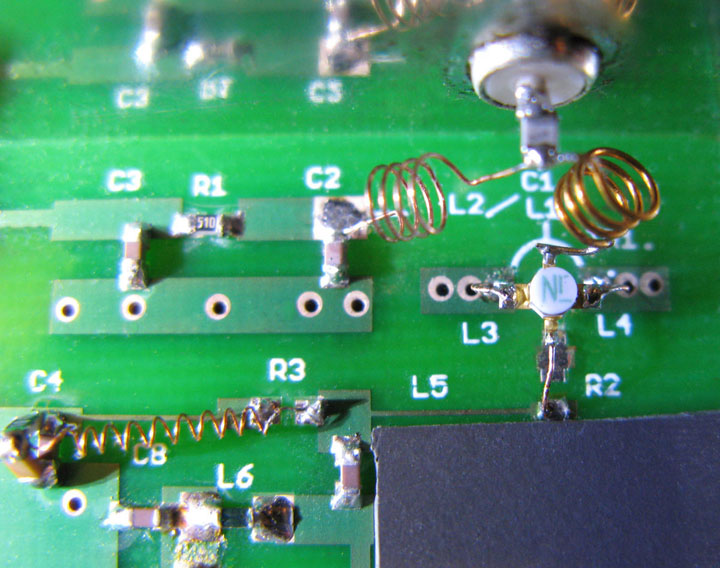

输入级（移除输入电容 C1）。添加了吸波材料。

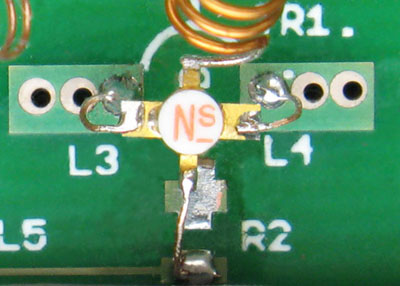

这完全是利用了《空气介质》？源极引线电感器的特写。
移除电容 C1 后的噪声结果总结：这是一套极具参考价值的高性能手工LNA方案，特别适合1296MHz EME、月面反射、弱信号接收场景。
在1.3GHz频段，能把噪声做到这个水平（尤其是用MGF4919G这类老器件），充分体现了“空气就是最好的介质”和“寄生参数最小化”的核心思想。
