概述

热学管理是电子系统可靠性设计的核心环节之一。随着电子设备功率密度不断提升，有效的热管理直接关系到产品的电气性能、工作寿命和运行安全性。在印制电路板（PCB）及电子装联领域，热学管理涵盖从基础传热机理认知、散热结构方案设计、界面传热技术优化到热可靠性量化评估的完整技术链条。本章将系统阐述电子装配中的热学管理原则、工程实践方法及可靠性设计准则，为高密度、高功率电子产品的热设计提供理论依据和工程指导。

12.1 冷却机理

12.1.1 热传导

热传导是固体内部或固体之间通过微观粒子振动和自由电子运动传递热量的方式，是电子散热中最基础、最普遍的传热机制。在印制电路板及电子元器件中，热量从芯片结区出发，依次通过芯片封装材料、焊接互连、PCB铜层，最终传导至散热片或设备外壳。理解热传导的基本规律对于合理规划导热路径、选择基板材料和设计散热结构至关重要。

热传导遵循傅里叶定律，其传热量与材料的导热系数（K）、导热横截面积以及冷热两端温差成正比，与导热路径长度和材料厚度成反比。不同材料的导热系数差异极为显著：金属铝的导热系数约为237 W/(m·K)，铜约为401 W/(m·K)，具有优异的导热性能；而静止空气的导热系数仅约0.026 W/(m·K)，几乎起到隔热作用。因此，在热设计中应优先利用金属构建低热阻的导热通道，同时通过导热界面材料（TIM）填充空气间隙，避免空气成为热流瓶颈。

12.1.2 热辐射

热辐射是物体通过电磁波形式向外发射能量实现热量传递的方式，其最大特点是不需要任何介质参与，因此在真空环境中成为唯一的传热途径。对于航天电子、真空封装设备以及密闭无风扇产品，辐射散热是热设计方案中必须重点考量的核心机制。

根据斯特藩-玻尔兹曼定律，辐射传热量与材料表面的热辐射系数（发射率）、有效辐射表面积以及绝对温度的四次方成正比。值得注意的是，经阳极氧化处理的铝表面，其辐射系数主要取决于表面氧化层的粗糙度和微观结构，而与氧化层的颜色无关。一般而言，暗色粗糙表面比光亮表面具有更强的辐射能力。当辐射散热成为设备的主要散热方式时，设计人员必须将高功率热点在空间上相互分离布局，避免各热点之间的热辐射相互吸收导致局部温升叠加，形成新的过热区域。

12.1.3 热对流

热对流是依靠流体（气体或液体）的宏观运动实现热量传递的方式，在电子散热领域分为自然对流和强制对流两类。自然对流利用流体因温度差异产生的密度差形成循环流动，无需额外能耗但散热效率有限；强制对流则通过风扇、泵、压差等外部设备驱动流体流动，其散热效率通常是自然对流的十倍以上。

在电子设备的常规地面应用场景中，对流与辐射往往共同作用。在海平面标准大气环境下，约有70%的散热依靠对流完成，30%依靠辐射。对流散热的效率受流体物理性质、流速、流道几何形状、散热表面特征以及表面与流体间的温差等多种因素影响。合理设计风道走向、增加散热片表面积、优化元件布局以利用烟囱效应，都是提升自然对流散热效率的有效工程手段。

12.1.4 高度效应

高度效应是指大气压力随海拔升高而降低，导致空气密度下降，进而显著削弱对流散热能力的现象。这是航空电子、高原通信设备、户外基站以及车载电子设备热设计必须考虑的关键环境因素。

在海拔5200米的高原地区，由于空气密度较海平面大幅降低，自然对流散热能力急剧衰减，此时对流散热量甚至不足辐射散热量的一半。这意味着在高海拔地区，单纯依赖自然对流的传统设计方案将面临严重的热失效风险。因此，高空或高原电子设备通常需要采用强制风冷、液冷循环、增大辐射散热面积或降低功耗等补偿措施，以确保在不同高度和环境条件下均能满足热设计指标。

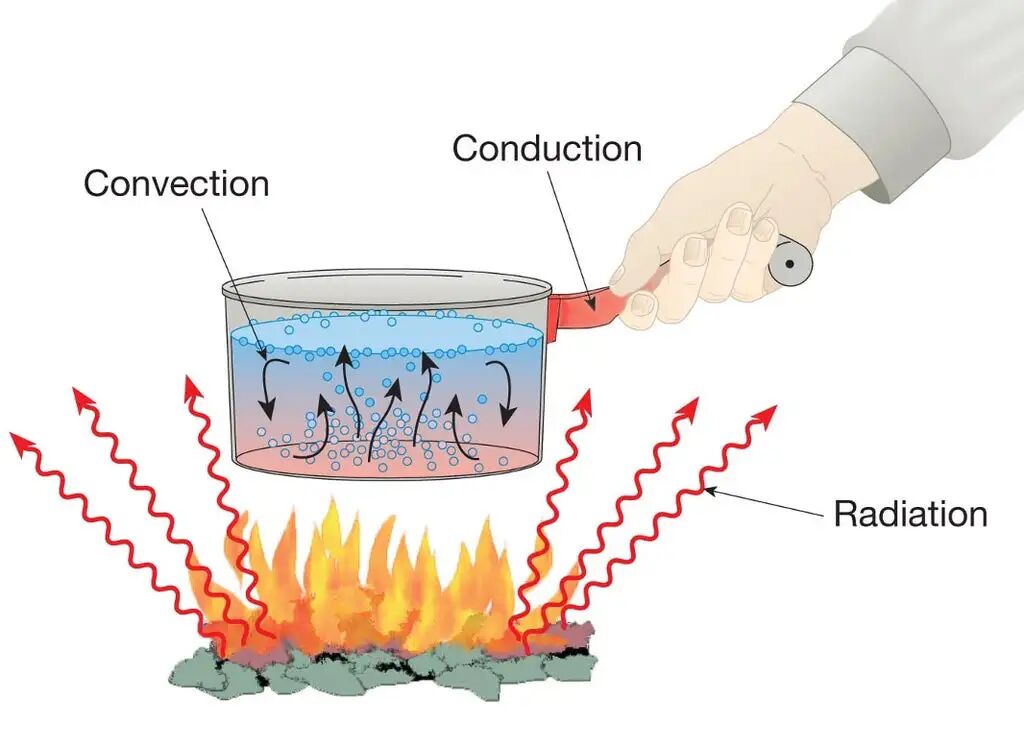

图12-1 三种基本传热方式示意图

如图12-1所示，热传导、热对流与热辐射是电子设备散热的三种基本物理机制。该图以炊具加热为直观示例，展示了热量通过固体手柄传导、通过水流动对流、以及通过火焰电磁波辐射三种路径传递的过程。在PCB热设计中，这三种机制往往同时存在：芯片热量通过金属层和过孔传导扩散，通过空气流动对流散逸，同时以红外辐射形式向周围环境释放热量。理解三者的耦合关系是进行热仿真和散热方案选型的基础。

图片来源：Science Ready https://scienceready.com.au/pages/conduction-convection-and-radiation

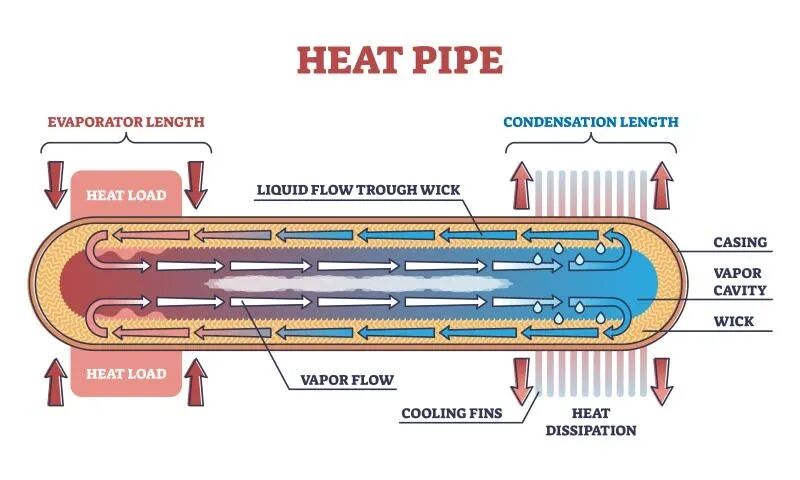

图12-2 热导管工作原理剖面图

如图12-2所示，热导管（Heat Pipe）利用内部工质的相变循环实现高效传热。在蒸发段，液态工质吸收热量汽化为蒸汽；蒸汽在压力差驱动下沿中心蒸汽腔流向冷凝段；在冷凝段，蒸汽释放热量凝结为液体；液体再通过毛细芯（Wick）的毛细力回流至蒸发段，形成闭环。该机制使热导管能够在极小温差下传递大量热量，等效热导率可达铜的数十倍甚至上百倍，是解决局部热点和远距离热量传输的理想方案。

图片来源：DNP Group https://www.global.dnp/en/biz/column/precision_components/10162360/

12.2 散热设计

12.2.1 多层板散热可选方式

随着高密度互连（HDI）技术的发展，多层PCB已成为高功率电子系统的主流载体。多层板的散热设计核心挑战在于：如何在有限的层叠空间内构建高效的热通道，同时兼顾电气性能、信号完整性、机械强度和制造成本。设计人员可根据设备的功率等级、空间约束、环境条件和可靠性要求，从多种散热方案中进行技术选型。

外散热片是最经典且成本最低的方案，通过金属翅片阵列增大与空气的接触面积；内散热片则利用PCB内层厚铜箔或专门嵌入的金属平面实现面内热扩散；特殊散热架和框架连接技术适用于需要将热量高效传导至金属机壳或结构件的场合；冷却液和散热结构（如冷板、微通道散热器）用于超高功率密度场景；热导管利用工质的相变传热原理可实现极低热阻的远距离热传输；散热夹芯基材（如铝基板、铜基板、陶瓷基板）则在功率LED、电源模块等领域广泛应用。

如表12-2所示，多层板散热方案的选择是一项典型的多目标优化决策。低功率消费类电子产品通常优先选用外散热片或内散热片方案；通信设备、服务器等中高功率场景可考虑热导管与框架连接的组合方案；而电动汽车功率模块、高性能计算芯片、射频功率放大器等超高功率密度应用则往往需要液冷或散热夹芯基材的支持。设计人员应在项目早期根据热仿真结果、结构布局和成本预算确定散热架构，避免后期因散热能力不足导致大规模的设计返工和进度延误。

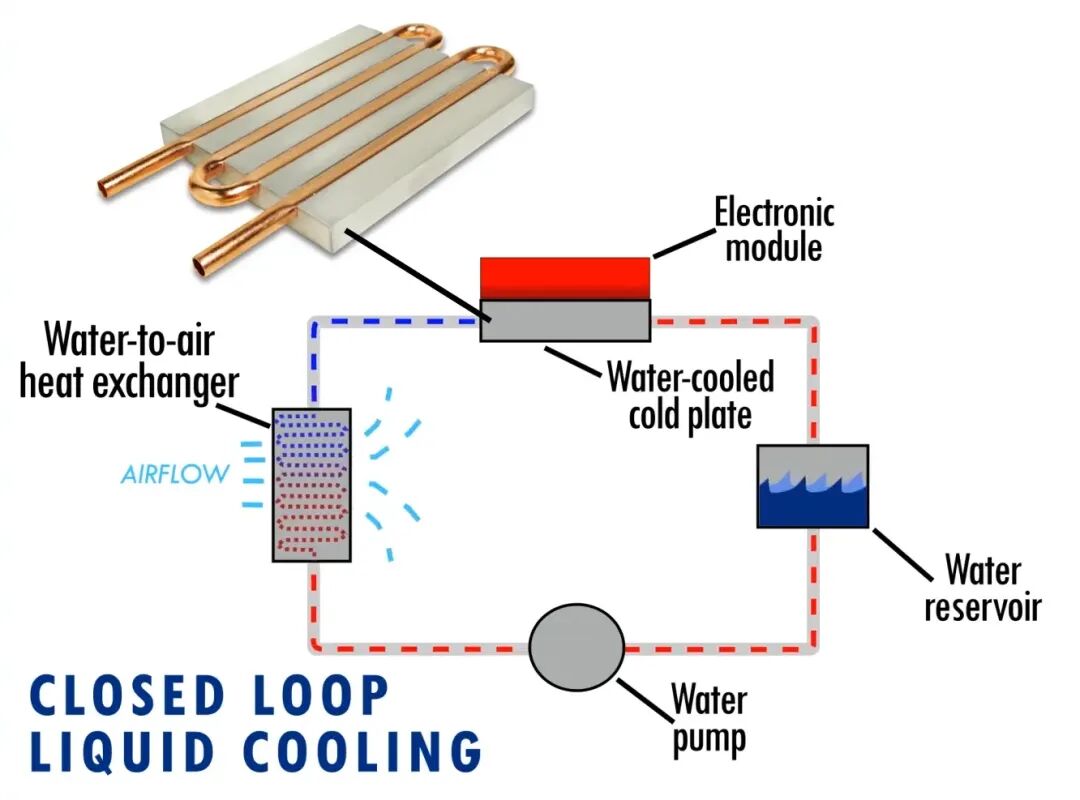

图12-3 闭环液冷系统原理图

如图12-3所示，闭环液冷系统由水冷冷板、水泵、水箱和风-水换热器组成。冷却液在泵的驱动下流经紧贴功率模块的水冷冷板，吸收热量后进入换热器，通过强制风冷将热量释放到环境空气中，冷却后的液体再次循环。相比单纯风冷，液冷系统具有更高的比热容和换热效率，能够将功率器件的结温控制在更低水平，适用于高功率密度IGBT模块、服务器CPU和电动汽车电机控制器等场景。

图片来源：Unionfab https://www.unionfab.com/blog/2025/12/liquid-cold-plate

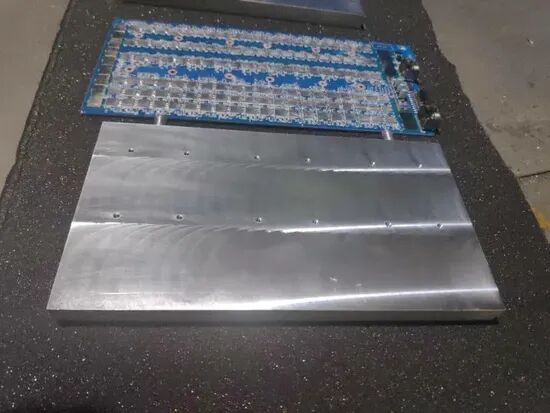

图12-4 PCB液冷板实物

如图12-4所示，这是一块用于PCB大功率器件散热的铝制液冷板实物。其表面加工有平整的安装面，内部设有冷却液流道，通过管接头与外部冷却系统连接。液冷板直接与发热器件或导热垫接触，将热量迅速导入冷却液。在多层板散热设计中，液冷板既可作为外置散热装置，也可通过框架连接技术集成到整机结构中，实现系统级热管理。

图片来源：Made-in-China.com Made-in-China.com

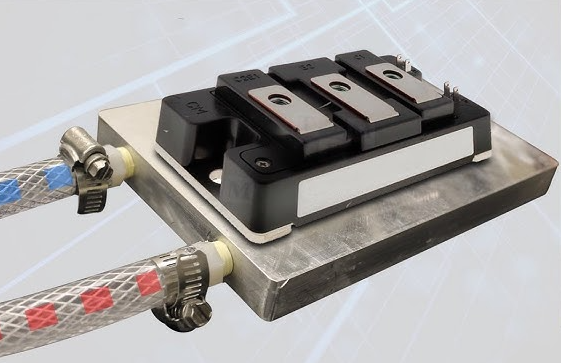

图12-5 功率模块液冷安装实例

如图12-5所示，三个大功率IGBT模块通过导热界面材料安装在液冷板上，冷却液通过软管进出冷板。该实例展示了液冷散热在电力电子领域的典型应用：功率模块产生的热量首先通过基板传导至液冷板，再由冷却液带走。设计中需重点关注冷板表面平整度、接触压力均匀性、TIM选型以及密封可靠性，以确保长期运行下的低热阻和免维护。

图片来源：Advanced Thermal Solutions https://www.qats.com/cms/2025/05/14/cooling-hot-electronics-with-cold-plates/

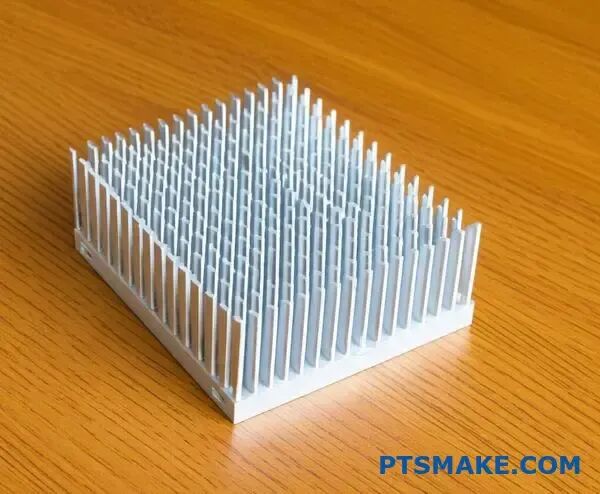

图12-6 铝型材散热片结构

如图12-6所示，这是一种典型的铝型材散热片，由底座和垂直翅片阵列组成。铝的导热系数约为237 W/(m·K)，密度低、成本低且易于挤压成型，是散热片最常用的材料。翅片的几何参数（高度、厚度、间距）直接影响散热面积和风阻特性：间距过小会阻碍空气流动，降低对流效率；间距过大则浪费空间。优化翅片参数需要在散热面积与通风阻力之间取得平衡。

图片来源：PTSMAKE https://www.ptsmake.com/the-practical-ultimate-guide-to-heat-sink-design-ptsmake/

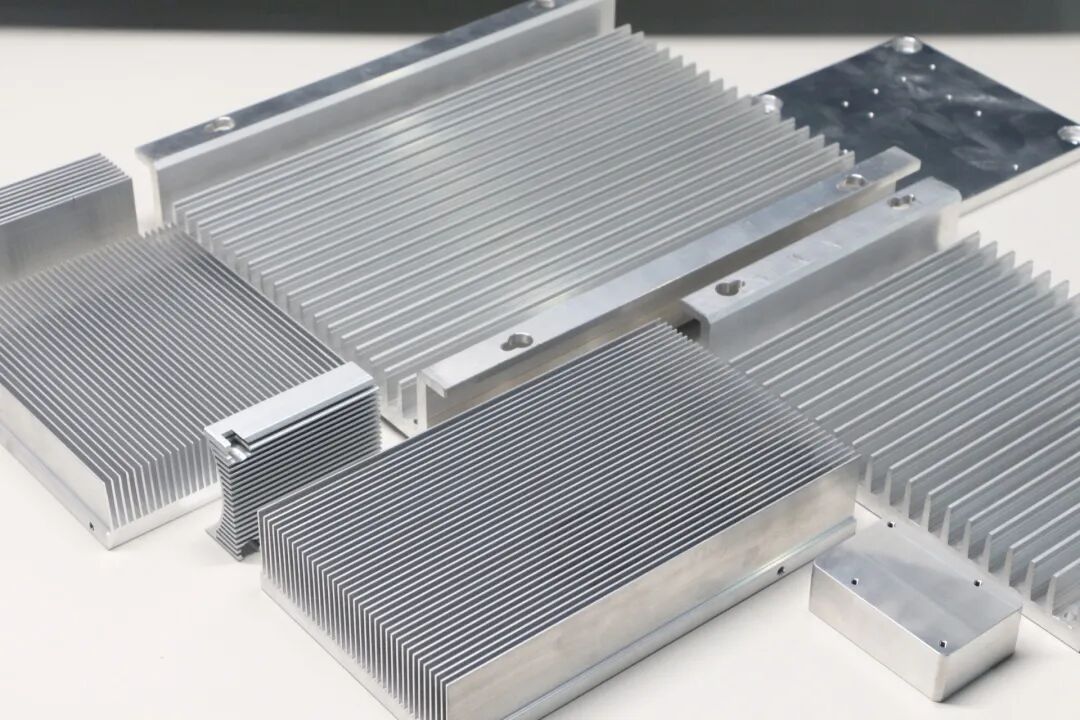

图12-7 多种铝散热片实物展示

如图12-7所示，不同规格和结构的铝散热片系列产品，涵盖从微型贴片式到大型强制风冷式的多种形态。散热片设计需根据热源功率、空间约束、安装方式和成本目标进行定制：小型无风扇设备采用高密度自然对流散热片；中大功率设备采用宽间距翅片配合风扇；特殊场景则选用铲齿、压铸或嵌铜工艺。标准化的型材散热片有助于降低模具成本和缩短交付周期。

图片来源：TPS-Elektronik https://tps-elektronik.com/en/aluminum-heat-sink-efficiency-cooling-scenarios-analysis/

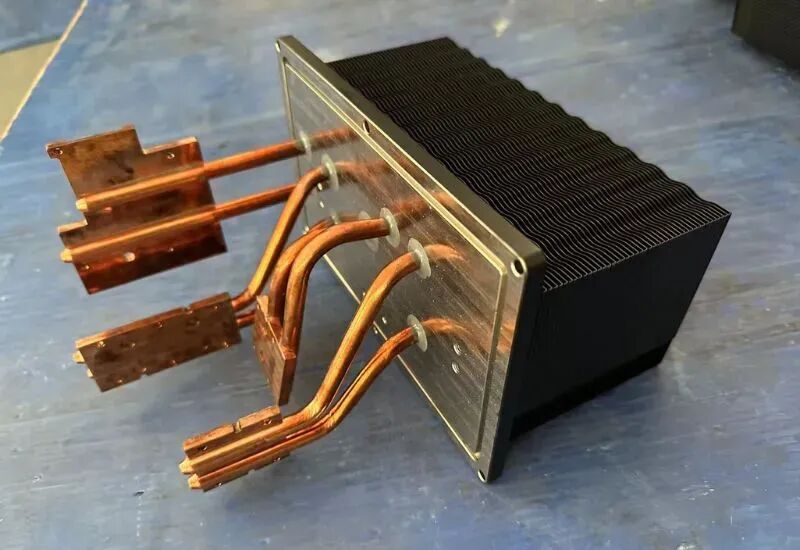

图12-8 热导管与翅片组合散热器

如图12-8所示，这是一种将热导管与铝翅片阵列结合的高性能散热器。热导管将热源处的热量快速传输至翅片阵列的远端，克服了单纯铝底座热扩散能力不足的问题。铜质蒸发端与热源直接接触，多根热导管并行工作确保热量均匀分布到整个翅片区域，再通过强制对流或自然对流散失。此类散热器广泛应用于高性能CPU、GPU和功率放大器等高热流密度场景。

图片来源：Kenfatech https://www.kenfatech.com/heat-pipes-ultimate-guide-thermal-management/

12.2.2 单个元件散热

单个元件的散热设计是系统级热管理的基础单元。大功率半导体器件（如MOSFET、IGBT、功率IC、DC-DC转换器）的结温直接决定其电气参数稳定性和长期工作可靠性，而结温控制的核心在于为每一个关键热源元件设计独立且高效的散热路径。

本标准第8.1.10节提供了特殊散热设备的设计参考，涵盖散热片选型准则、热界面材料应用规范、安装方式确定方法等方面。设计人员在选择散热方案时，需综合考虑散热片的安装方式（螺钉固定、卡扣固定、铆接、粘接等）、传热材料（导热硅脂、导热垫、相变材料、导热凝胶）的热阻特性与耐温范围，以及焊接工艺（波峰焊、回流焊）和清洗工艺对散热结构的兼容性要求。例如，通孔插装元件的散热片通常需要耐受波峰焊的高温冲击，而表面贴装元件的散热设计则需特别关注回流焊过程中散热片对焊点温度分布和润湿质量的影响。

12.2.3 散热片热学设计要点

散热片作为最传统且应用最广泛的散热增强器件，其设计质量直接影响最终的散热效果和生产可制造性。一个优秀的散热片设计必须在热学性能、机械强度、抗环境能力、生产工艺和成本之间取得最佳平衡。

散热片热学设计需系统考虑以下核心要点：固定方法的可靠性验证、整体厚度与翅片高度的匹配关系、自动化插装所需的间距和定位要求、材料选型（铝型材、铲齿铝、压铸铝、铜等）、表面处理工艺（阳极氧化、化学镀镍、喷涂等）、翅片间距与风阻特性的权衡、底座厚度与面内热扩散能力、安装孔位与PCB布局的协调、热界面材料的预留空间和涂覆工艺、防腐蚀设计、可清洗性设计以及结构强度仿真验证。其中，设计应避免形成湿气阱（moisture trap），确保焊后清洗液和湿气能够顺利排出，可通过设计可接近的排水槽、倾斜面或通孔来解决。通孔元件的散热片通常采用阶梯形结构，既方便机械加工和自动化插装，又能保证与PCB表面的贴合度和共面性。在模拟设计阶段，应尽量减少特殊切割和厚度变更，优先选用标准型材和常规加工参数，以提高可生产性并降低制造成本。此外，散热片的转角半径越大，制作成本越低，因此建议在设计初期就与制造厂商同步确认工艺能力，实现同步设计与同步检查（DFM）。散热盘的直径应比安装孔大2.5mm以上，以预留足够的电气间隔并补偿孔位公差和层压变形。

12.2.4 散热片装配方法

散热片与PCB或电子元件的装配方式决定了热界面的接触质量、热阻大小和长期稳定性。不同的装配方法在热性能、机械强度、可维修性、抗振性能和成本方面各有优劣，需根据产品的应用场景、生命周期要求和维护策略进行选择。

如表12-3所示，铆接因其优异的可靠性、成本效益和工艺成熟度被推荐为首选装配方法，但设计时必须注意控制铆接压力和支撑结构，避免对层压板造成机械损伤或分层。当产品需要后期维护、升级或散热片更换时，可采用螺钉固定替代铆接。机械固定与粘接剂联合使用可显著提升抗振性能和热界面稳定性，适用于高振动、强冲击环境；若采用低温固化的粘接剂，还能有效减小固化过程中的PCB翘曲变形。膜型粘接剂虽然便于自动化生产，但其固化周期和固化过程中的翘曲问题可能影响生产节拍和装配精度。导热胶水存在类似的固化期和翘曲问题，且长期可靠性受老化影响较大，因此推荐使用本标准第4.2.2节规定的结构粘接剂。无论采用何种粘接方式，粘接面积达到散热片接触面积的75%即可满足传热需求，过度粘接不仅不会显著提升性能，反而容易在边缘形成积留湿气和焊剂的死角，增加腐蚀风险。值得注意的是，合理的粘接固定还能提高组件的固有振动频率，从而改善传热界面的长期稳定性。

图12-9 热阻网络等效模型

如图12-9所示，电子散热系统可用热阻网络进行等效分析，类似于电路中的电阻网络。图中展示了从热源到环境的多条并联和串联热阻路径：顶部热阻、侧面热阻、板内热阻以及板界面热阻。通过计算各路径的热阻值，设计人员可以识别热流瓶颈，优化导热路径。热阻网络法是进行初步热评估和方案对比的有效工程工具，也是深入热仿真分析的基础。

图片来源：SimScale https://www.simscale.com/docs/simulation-setup/advanced-concepts/thermal-resistance-networks/

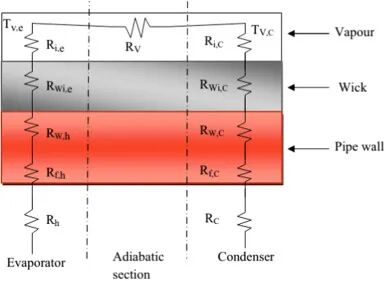

图12-10 热导管分段热阻模型

如图12-10所示，热导管被细分为蒸发段、绝热段和冷凝段，每段包含管壁热阻、芯体热阻、蒸汽腔热阻等多层热阻。该模型揭示了热导管高效传热的本质：蒸汽流动热阻Rv极小，使得整体轴向热阻远低于实心金属棒。在工程设计中，通过该模型可以评估热导管长度、直径、工作温度和倾角对传热性能的影响，为热管散热器的参数设计提供理论依据。

图片来源：ScienceDirect https://www.sciencedirect.com/topics/engineering/thermal-resistance-network

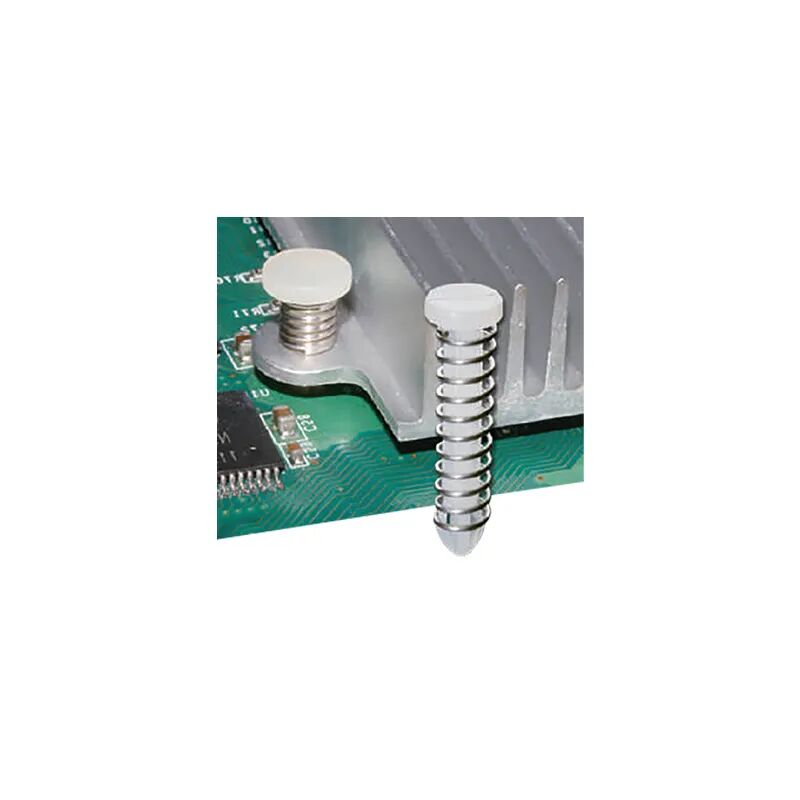

图12-11 散热片弹簧铆钉固定

如图12-11所示，散热片通过弹簧加载的铆钉/推针固定在PCB上，这种机械固定方式能够提供持续稳定的接触压力，同时允许一定的热膨胀位移。弹簧结构补偿了PCB与散热片在温度循环中的厚度变化，避免了刚性连接导致的焊点应力集中。此类固定件通常由不锈钢或磷青铜制成，表面镀镍防锈，是服务器、通信设备等高可靠性产品的常用方案。

图片来源：Made-in-China.com Made-in-China.com

图12-12 散热片铆接装配实例

如图12-12所示，散热片通过专用塑料铆钉安装在PCB上的芯片表面。铆接作为一种永久性机械连接方式，具有成本低、装配速度快、抗振动能力强的优点。设计时需在PCB上预留通孔，铆钉穿过散热片和PCB后膨胀锁定。为避免损伤层压板，铆接压力需控制在安全范围内，且铆钉位置应避开精密走线和焊盘。对于需要后期维护的场合，可改用螺钉固定替代铆接。

图片来源：Made-in-China.com Made-in-China.com

12.2.5 SMT板散热片设计

表面贴装技术（SMT）的普及使得散热片设计面临全新的挑战。SMT元件体积小、引脚密度高、安装高度受限，传统通孔散热片的装配方式不再适用，同时SMT板的平面性要求和回流焊工艺对散热片的材料选择和结构设计提出了特殊约束。

高CTE（热膨胀系数）的散热材料在温度循环过程中会对焊点产生过大的剪切应力，严重损害焊点长期可靠性。因此，除极少数特殊应用外，大多数环境条件下应优先选用低CTE的散热材料（如铝、铜或低CTE金属基复合材料）。散热片可以层压在PCB内部作为嵌入式散热层，也可以粘接在PCB外表面。当散热片与PCB的CTE存在显著差异时，必须使用粘胶片（如半固化片）作为缓冲层来吸收热机械应力，防止焊点在温度循环中过早失效。特别需要注意的是，应避免在散热层正下方设计导通孔，因为层压固化过程中粘胶片的流胶可能流入导通孔造成层间短路。若采用硅树脂基粘胶片，通常需要涂覆底漆以确保与金属散热片的粘接强度，但底漆中的挥发性成分和污染物可能影响后续焊接和涂层工艺，因此应谨慎选择底漆类型并精确控制涂覆区域。为减小固化过程中的PCB翘曲变形，建议选用低温固化体系的粘胶片和粘接剂，并优化固化温度曲线。

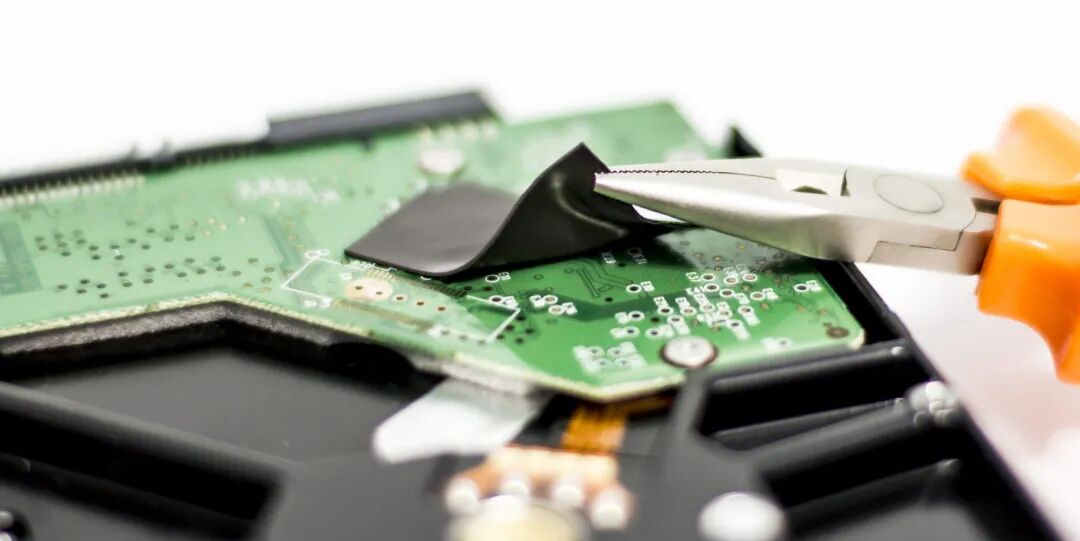

图12-13 导热垫在PCB上的应用

如图12-13所示，技术人员正在使用导热垫（Thermal Pad）填充芯片与散热器之间的间隙。导热垫通常由硅树脂基体填充氧化铝、氮化硼或石墨等导热填料制成，具有柔软可压缩、电气绝缘、易于裁切和装配的特点。其厚度可根据间隙高度选择，常见范围为0.5mm~5mm。导热垫能够有效替代导热硅脂，避免涂抹不均和干涸问题，特别适用于SMT元件与散热片之间的界面传热。

图片来源：Sierra Circuits https://www.protoexpress.com/blog/use-thermal-pads-pcb-design-manufacturing/

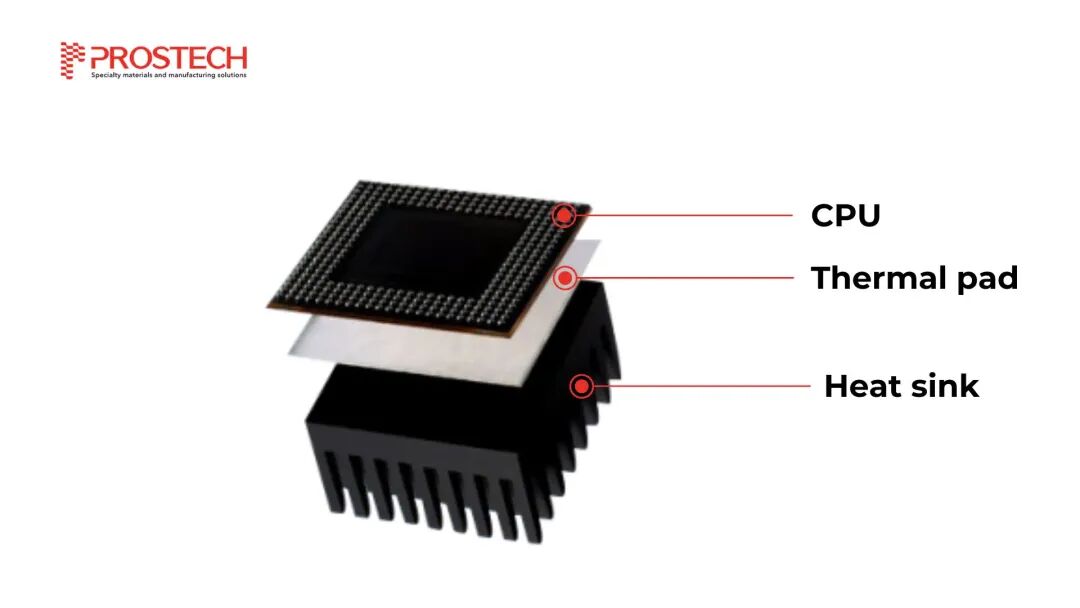

图12-14 CPU-导热垫-散热片堆叠结构

如图12-14所示，典型的CPU散热堆叠结构由芯片（CPU）、导热垫和散热片三部分组成。导热垫夹在芯片顶盖与散热片底座之间，填补微观不平度造成的空气间隙。导热垫的选型需综合考虑热导率（通常1~15 W/(m·K)）、硬度（邵氏硬度20~80）、介电强度、耐温范围和渗油性。过高的硬度会降低接触面积，过低则难以保证长期厚度稳定性。

图片来源：PROSTECH https://prostech.vn/thermal-pad-all-about-the-thermal-interface-pad/

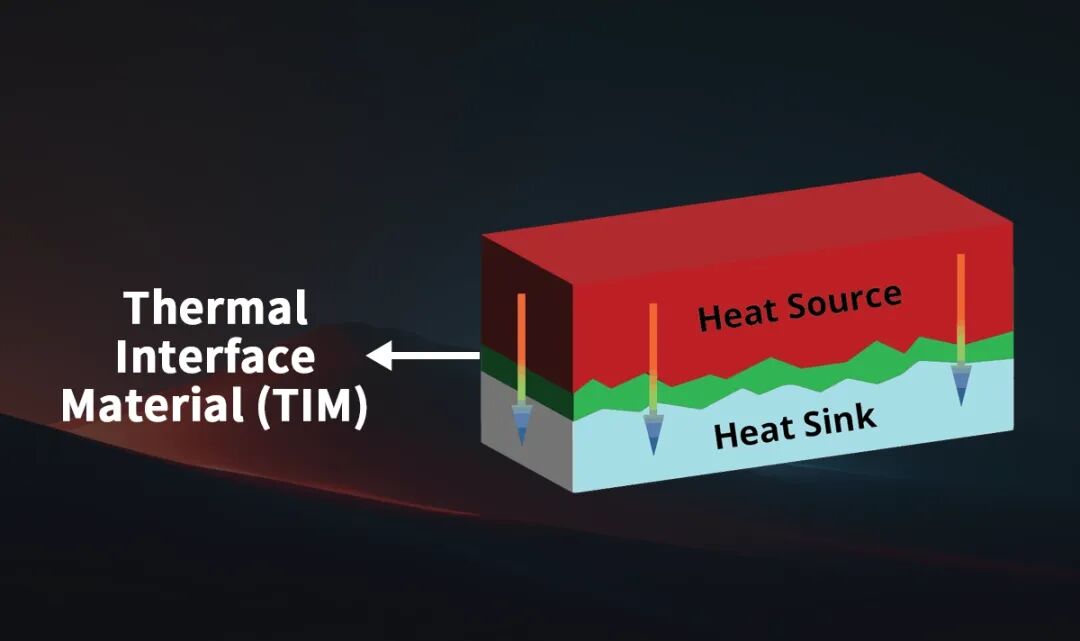

图12-15 热界面材料（TIM）作用机理

如图12-15所示，热界面材料（TIM）的核心作用是填充热源与散热器接触面之间的微观空隙，排除低导热率的空气，建立低热阻的传热通道。即使经过精密加工的金属表面，其微观粗糙度仍会导致实际接触面积仅为宏观面积的1%~2%。TIM通过流动填充或弹性变形适应表面形貌，将接触热阻从数百 (mm²·K)/W 降低至数十 (mm²·K)/W 量级，是高性能散热设计中不可或缺的环节。

图片来源：L-P.com https://resources.l-p.com/glossary/what-is-tim-thermal-interface-material

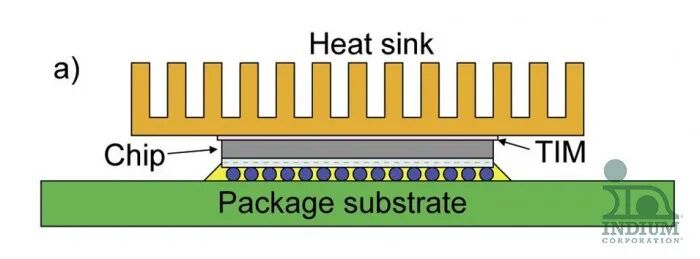

图12-16 芯片-TIM-散热片界面结构

如图12-16所示，芯片通过BGA焊球安装在封装基板上，顶部通过TIM与散热片连接。该图清晰展示了热量从芯片结区出发，依次通过封装顶盖、TIM、散热片底座，最终由翅片向环境散热的完整路径。TIM的厚度、热导率和接触压力直接决定了该路径的热阻大小。在SMT板散热片设计中，需特别注意TIM的泵出（pump-out）和热降解问题，选择长期可靠性经过验证的材料。

图片来源：Indium Corporation https://www.indium.com/blog/newly-developed-thermal-interface-material-tim/

12.3 传热技术

12.3.1 热膨胀系数特性

热膨胀系数（Coefficient of Thermal Expansion, CTE）是描述材料随温度变化而发生尺寸变化速率的关键物理参数。在电子装配中，不同材料CTE的匹配程度直接决定了温度循环环境下互连结构的可靠性。当温度变化时，CTE不匹配会在焊点、引脚、基板界面产生热机械应力，长期累积将导致微裂纹萌生、扩展，最终引发电气开路或间歇性失效。

在表面组装工艺中，互连结构的CTE匹配性尤为重要。可靠性评估指数与互连材料间的CTE差值密切相关。典型陶瓷封装材料（如氧化铝、氮化铝）的CTE范围为5~7 ppm/℃，而FR-4类印制板的CTE在平面方向约为14~17 ppm/℃，Z轴方向则高达50~70 ppm/℃。这种显著差异在温度循环载荷下会在焊点中形成可观的剪切应变。不同材料的CTE差异是热设计阶段必须纳入考量的基本参数，它影响着基板材料选择、焊料合金选择、元件封装选型以及底部填充（underfill）等强化工艺的应用决策。

12.3.2 传热设计要求

传热设计不仅关注热量的高效传导，还必须确保传热路径上的材料、结构和界面不会与后续制造工艺发生冲突，也不会在制造或服役过程中受到破坏或引入污染。

对于具有扩大接触面的散热元件（如功率器件的金属底板、散热片的安装面、金属屏蔽罩），其表面材料和镀层必须与清洗工艺溶液（如水性清洗剂、半水清洗剂、溶剂清洗剂）相兼容，或者在工艺过程中得到适当遮蔽保护。传热介质（如导热硅脂、导热垫、相变材料）的选用需综合评估其耐温范围、挥发特性、渗油性、电绝缘强度以及与后续涂层（如三防漆、灌封胶）的化学兼容性。特别需要避免的是，传热介质在后续的高温工艺中被热分解、氧化或夹带工艺溶液，这些都会导致热阻增加、电绝缘性能下降或引发电化学迁移腐蚀。

12.3.3 热匹配问题

热匹配问题是电子封装可靠性领域的经典挑战，其核心在于玻璃封装或陶瓷封装元件与有机印制板之间显著的CTE差异及其带来的热机械失效风险。

玻璃封装元件（如玻璃钝化二极管、部分光电器件）和陶瓷封装元件（如陶瓷QFP、陶瓷BGA、功率模块）的CTE通常在4~7 ppm/℃范围内，而FR-4印制板的CTE在X-Y平面约为13~18 ppm/℃，Z轴方向可达50~70 ppm/℃。在热循环（如通电-断电循环、昼夜温差、季节性温度变化）过程中，这种CTE不匹配会在焊点中引起周期性剪切应变，导致焊点疲劳开裂。失效的发生时间和严重程度与以下四个关键因素密切相关：CTE差值的大小、温度循环的范围（ΔT）、焊点的几何尺寸（高度和面积）以及元件本体的尺寸（尺寸越大，焊点承受的相对位移越大）。对于大尺寸陶瓷BGA或高功率模块，仅靠焊料本身的延展性往往不足以吸收热机械应力，通常需要采用底部填充胶（underfill）、角部绑定（corner bond）、边缘绑定（edge bond）或选用高延展性焊料合金等措施来延长互连疲劳寿命。

如表12-4所示，陶瓷/玻璃封装与有机PCB之间的CTE差距是导致焊点热疲劳失效的根本物理原因。设计人员在面对高可靠性要求、宽温度范围应用或长寿命产品时，应优先考虑CTE匹配方案：选用低CTE基板（如陶瓷基板、金属基复合材料）替代FR-4，或在陶瓷大功率元件与PCB之间引入中间缓冲层（如铜-钼-铜复合材料、钨铜合金）。对于无法避免CTE不匹配的情况，必须通过热仿真建模和加速温度循环试验验证互连可靠性，必要时采用底部填充等强化工艺来分散焊点应力。

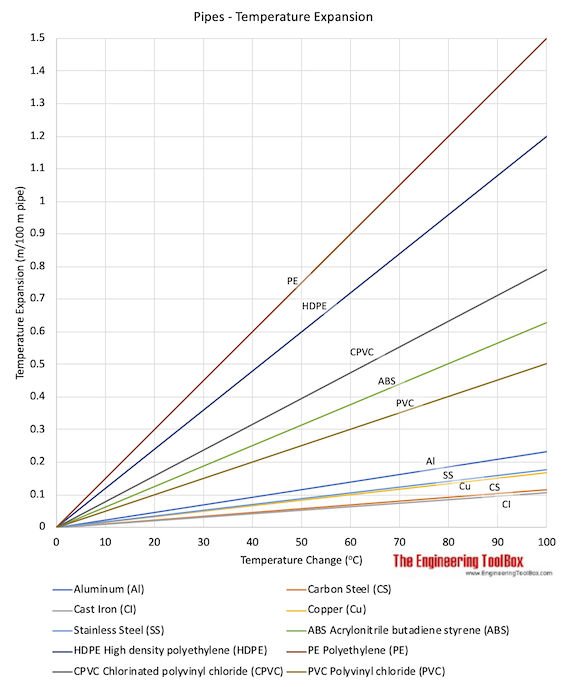

图12-17 不同材料热膨胀系数对比

如图12-17所示，多种工程材料（铝、铜、不锈钢、碳钢、PVC、PE等）的温度膨胀曲线对比。CTE差异是电子封装热失效的根本物理原因之一。例如，铝（约23 ppm/℃）与陶瓷（约6 ppm/℃）之间的CTE差在温度循环中会在焊点产生显著剪切应力。设计人员应优先选用CTE匹配的材料组合，或在无法匹配时通过底部填充、柔性互连等应力缓冲结构来延长焊点寿命。

图片来源：Engineering ToolBox https://www.engineeringtoolbox.com/pipes-temperature-expansion-coefficients-d_48.html

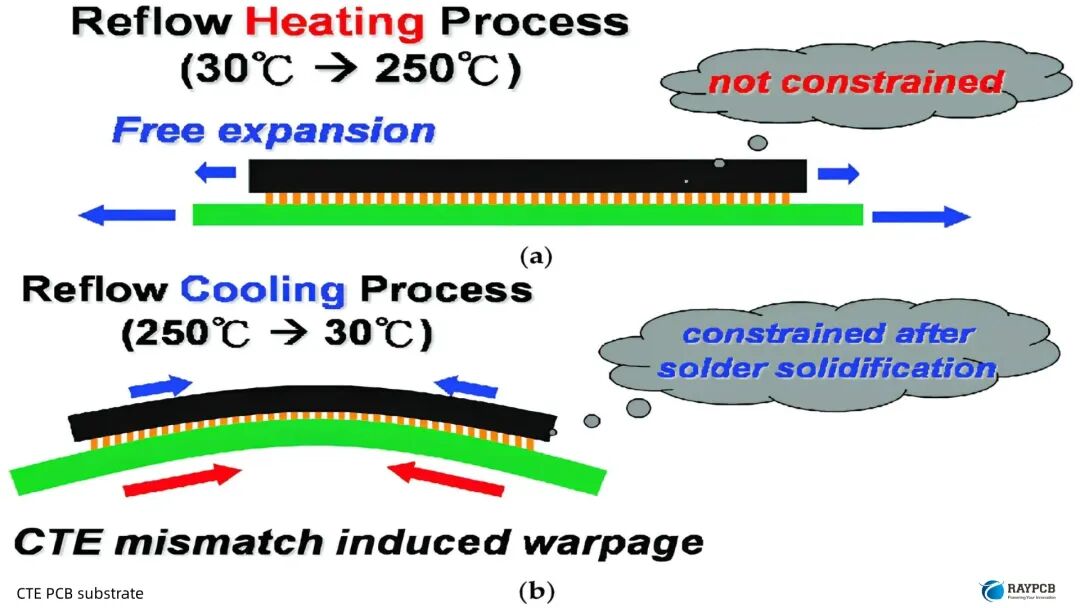

图12-18 CTE不匹配导致的PCB翘曲

如图12-18所示，在回流焊加热和冷却过程中，由于芯片封装与PCB基板的CTE不匹配，在焊料凝固后会产生约束应力，导致PCB发生翘曲变形。这种翘曲不仅会在焊点中引入残余应力，还可能在后续温度循环中加剧疲劳损伤。图中展示了自由膨胀状态与约束后的变形差异，直观说明了CTE匹配在表面组装工艺中的重要性。对于大尺寸陶瓷BGA或高功率模块，翘曲控制是工艺窗口优化的关键。

图片来源：RayPCB https://www.raypcb.com/cte-pcb-substrate/

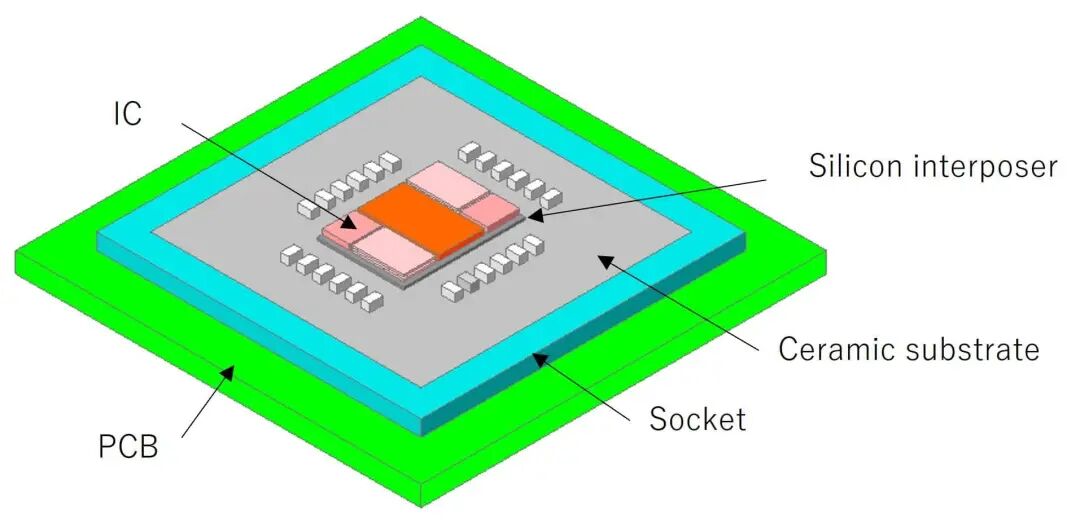

图12-19 陶瓷基板与PCB的CTE匹配结构

如图12-19所示，为解决陶瓷封装（CTE 5~7 ppm/℃）与PCB（CTE 13~18 ppm/℃）之间的CTE不匹配问题，可在两者之间引入硅中介层（Silicon Interposer）或陶瓷基板作为缓冲层。该结构通过分层过渡的方式，将巨大的CTE差分解为多个较小的梯度差，降低每一层互连的应力水平。此类方案常用于高可靠性军用、航天和汽车电子领域，尽管成本较高，但能够显著提升温度循环寿命。

图片来源：KYOCERA https://global.kyocera.com/prdct/semicon/search_problem/detail/te_matching.html

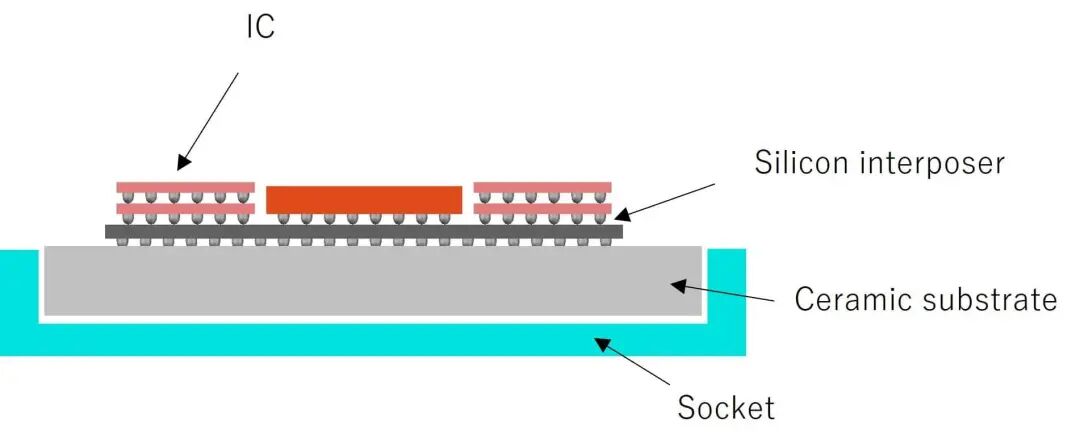

图12-20 陶瓷基板截面结构

如图12-20所示，IC芯片通过焊球安装在硅中介层上，中介层再与陶瓷基板连接，最终通过插座或焊接与PCB组装。这种多层结构虽然增加了工艺复杂度，但每一层的CTE都经过精心设计，使整体热机械应力分布更加均匀。陶瓷基板本身具有优异的导热性、绝缘性和与硅芯片接近的CTE，是功率模块、微波器件和高温电子的理想载体。

图片来源：KYOCERA https://global.kyocera.com/prdct/semicon/search_problem/detail/te_matching.html

12.4 热设计可靠性

12.4.1 可靠性指数计算

热设计可靠性量化评估是预测电子产品在温度循环环境下使用寿命的重要手段。可靠性指数（Reliability Index）提供了将材料热机械特性与焊点疲劳寿命关联起来的工程计算方法，使设计人员能够在产品设计阶段对热可靠性进行预估、对比和优化。

可靠性指数R的计算公式如下：

R = Δγ / ΔT ≈ LD · Δα / h

式中各参数含义为：
R：可靠性指数，单位为 ppm/℃
Δγ：焊点剪切应变范围
ΔT：温度循环范围
LD：元件中心到焊点中心的最大距离的一半（即元件特征尺寸的半长）
Δα：元件与基板材料的CTE绝对差值
h：焊点高度

该公式揭示了影响焊点热疲劳寿命的关键物理规律：元件尺寸越大（LD越大）、材料CTE差异越大（Δα越大）、焊点高度越小（h越小），则可靠性指数R越大，意味着焊点承受的剪切应变越严重，疲劳寿命越短。因此，提高热可靠性的设计策略包括：选用与基板CTE更接近的元件封装、优化焊点几何形状以增加焊点高度、在布局允许的前提下尽量选用小尺寸元件，以及通过底部填充降低有效CTE差。

12.4.2 可靠性矩阵规律

可靠性矩阵是基于大量温度循环试验数据和失效分析建立的设计准则工具，它将可靠性指数与预期的疲劳寿命、失效概率关联起来，为设计人员提供直观的设计边界指导和材料选型依据。

可靠性矩阵的核心规律表明：产品的预期寿命要求越长、使用环境条件越恶劣（温度范围越大、温度变化速率越快、高温驻留时间越长），所允许的可靠性指数上限就越低。这是因为更长的寿命要求或更严苛的环境意味着焊点需要承受更多次数的应变循环，因此每次循环的应变幅值必须控制在更低水平，才能满足累积损伤准则。

需要特别注意的是，可靠性指数代表的是统计平均疲劳寿命（即50%的元件预期失效时对应的循环次数）。在实际工程应用中，由于材料性能波动、制造工艺分散性、环境应力不均匀性，失效时间服从一定的统计分布（通常可用威布尔分布或对数正态分布描述）。因此，若要求产品的可靠度达到99%甚至更高，设计目标必须远低于平均疲劳寿命对应的可靠性指数。这意味着在关键安全应用或长寿命产品中，设计人员需要引入充足的安全裕度，通过降额设计、冗余设计、强化工艺或选用更高等级的材料来确保在统计意义上满足高可靠度要求。

对于通孔安装的玻璃封装元件，其金属引线本身具有一定的柔性和弹性，能够在温度变化时提供有效的应力释放，从而显著提高热疲劳寿命。而对于表面贴装元件，由于互连结构刚性较大、应力释放能力有限，需要通过多种工程措施来提高寿命：优化焊盘设计以增大焊点体积和高度、选用高延展性焊料合金（如含铋、含银或低银无铅焊料）、应用底部填充胶限制元件与基板在温度循环中的相对位移、采用角部绑定或边缘绑定等局部强化技术，以及通过金属支架或弹性垫片降低元件本体对焊点的应力传递。

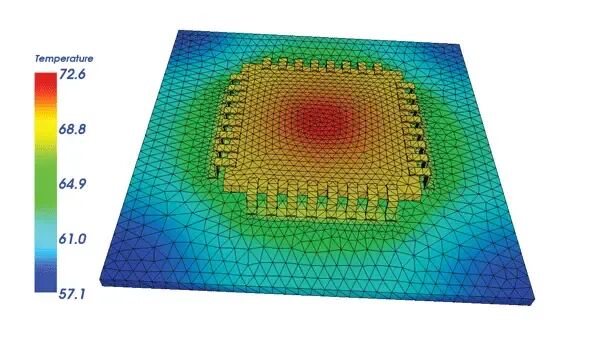

图12-21 PCB热仿真温度分布云图

如图12-21所示，通过有限元分析（FEA）软件对PCB上的功率器件进行热仿真，得到温度分布云图。图中红色区域为高温热点，蓝色区域为低温区域。热仿真能够在设计阶段预测器件结温、识别热瓶颈、优化散热片布局和评估不同散热方案的效果。现代热仿真工具已能够处理焦耳热、对流、辐射和相变的耦合计算，是热设计从经验驱动走向仿真驱动的重要工具。

图片来源：Electronics Cooling https://www.electronics-cooling.com/2013/06/thermal-spreading-and-more-using-open-source-fea-software/

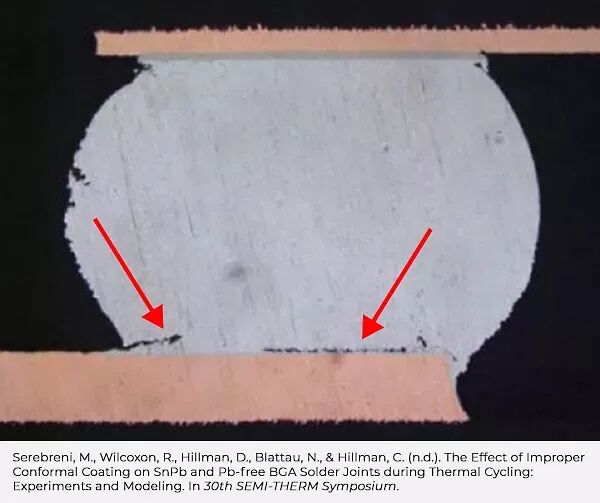

图12-22 BGA焊点热疲劳裂纹

如图12-22所示，BGA焊点在温度循环后出现的典型热疲劳裂纹，裂纹通常从焊点与焊盘界面处萌生，沿最大剪切应变方向扩展。红色箭头指示了裂纹的起始位置和扩展路径。这种失效模式是CTE不匹配、温度范围、焊点尺寸和循环次数共同作用的结果。无铅焊料（如SAC305）由于弹性模量较高、延展性较低，其热疲劳敏感性通常高于传统锡铅焊料。

图片来源：Ansys https://www.ansys.com/blog/solder-fatigue-causes-prevention

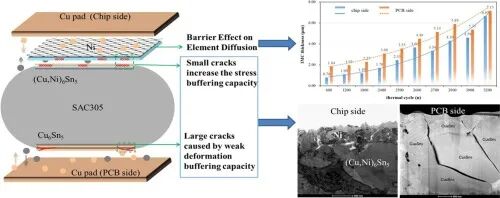

图12-23 BGA焊点微观失效机理

如图12-23所示，BGA焊点在热循环过程中的微观组织演变和失效机理。左侧展示了Cu焊盘、Ni阻挡层、IMC层和SAC305焊料的微观结构；右侧展示了芯片侧和PCB侧的裂纹形貌。小裂纹通过应力缓冲延缓失效，而大裂纹则因弱变形缓冲能力导致快速失效。该研究揭示了通过优化界面阻挡层、控制IMC生长和选用高延展性焊料来提升热疲劳寿命的科学路径。

图片来源：ScienceDirect https://www.sciencedirect.com/science/article/pii/S0142112322006065

图12-24 强制风冷散热器

如图12-24所示，强制风冷散热器由铝型材散热片和轴流风扇组成。风扇驱动空气以一定流速穿过翅片间隙，将自然对流的散热效率提升约十倍。设计时需综合考虑风扇风量/风压曲线、散热器流阻曲线、噪音限制和功耗预算。风扇的布置方式（吹式 vs 抽式）、风道密封性和进风口滤网维护都会显著影响长期散热性能的稳定性。

图片来源：GD Rectifiers https://www.gdrectifiers.co.uk/product-category/heatsinks/forced-air-cooled-heatsinks/

图12-25 自然对流散热片设计

如图12-25所示，多种自然对流散热片的鳍片结构设计方案对比。自然对流依靠空气密度差驱动流动，翅片间距需足够大（通常大于6mm）以避免热边界层合并导致换热效率下降。图中展示了直翅、分叉翅、针翅等不同拓扑结构，其中仿生分叉结构能够在不增加风阻的前提下有效破坏热边界层，提升自然对流系数。此类优化设计对于无风扇静音设备至关重要。

图片来源：ScienceDirect https://www.sciencedirect.com/science/article/pii/S0017931018309165

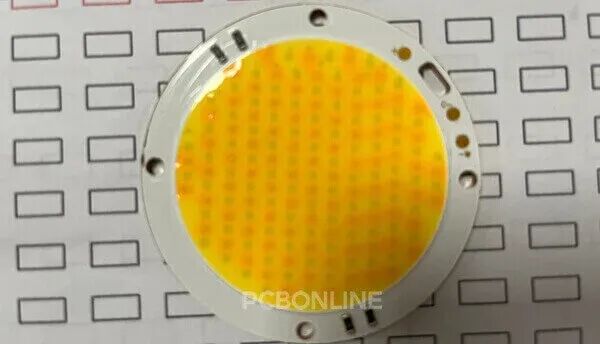

图12-26 金属芯PCB（MCPCB）LED应用

如图12-26所示，圆形铝基板（Metal Core PCB, MCPCB）用于大功率LED阵列的散热。铝基板由电路层（铜箔）、绝缘导热层和金属基层（铝）组成，绝缘层的热导率直接决定整体散热性能。与传统FR-4相比，铝基板的面内热扩散能力提高数十倍，能够将LED芯片的局部热量迅速扩散到整个板面，再通过外壳或空气对流散失。图中铝基板表面呈金黄色，为LED焊盘区域。

图片来源：PCBOnline https://www.pcbonline.com/blog/mcpcb.html

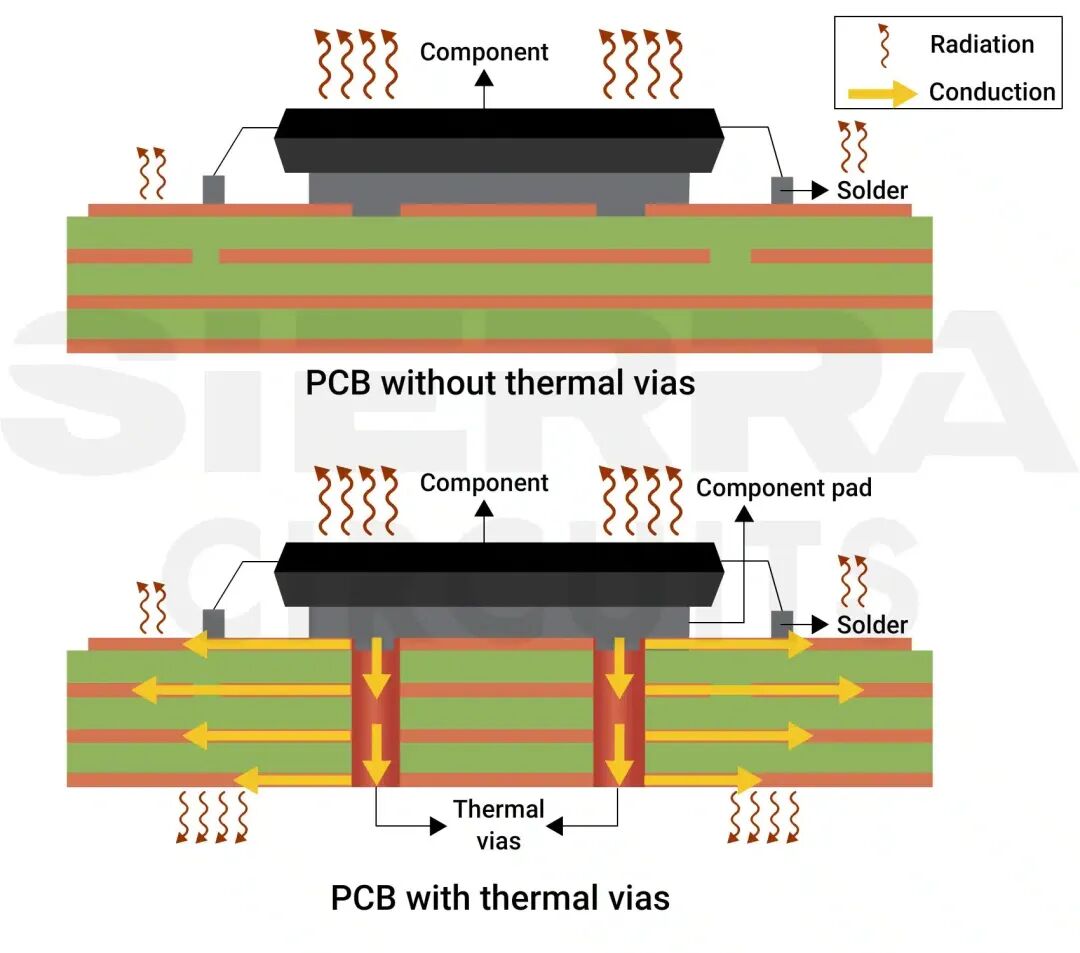

图12-27 热过孔散热机理对比

如图12-27所示，对比了无热过孔PCB与带热过孔PCB的散热路径差异。无热过孔时，热量主要在表层铜箔平面扩散，向内部传导受阻；而密集的热过孔阵列（通常填充铜或高导热材料）为热量提供了垂直方向的低热阻通道，将热量快速传导至PCB底层或内层散热平面，再由整个板面参与对流和辐射散热。热过孔是低成本、高效率的PCB散热增强手段。

图片来源：Sierra Circuits https://www.protoexpress.com/kb/how-thermal-vias-enhance-heat-dissipation-in-pcbs/

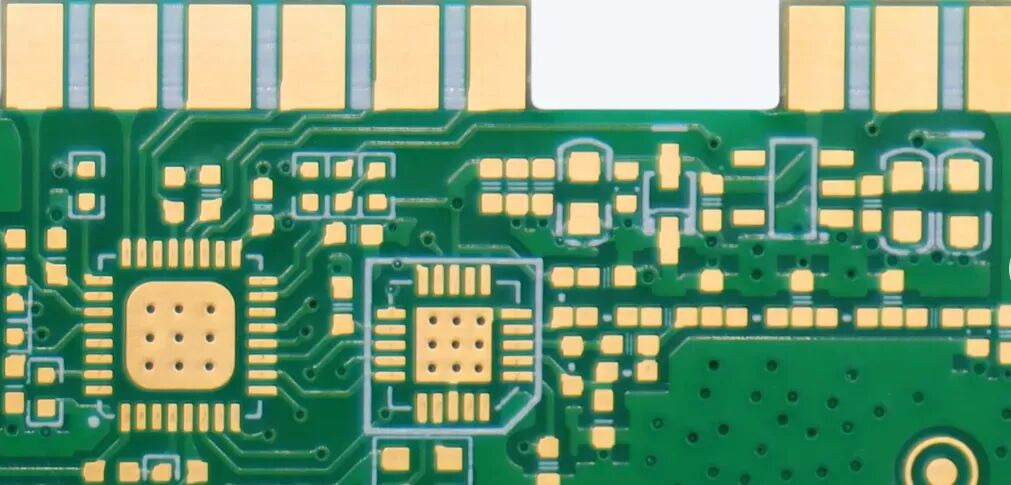

图12-28 PCB热过孔阵列实物

如图12-28所示，PCB上芯片焊盘周围密集排布的热过孔阵列。这些过孔通常位于QFN、DFN或功率器件的散热焊盘（Thermal Pad）下方，孔径0.2~0.3mm，间距0.8~1.2mm，呈网格状或放射状分布。过孔内壁镀铜，部分高端产品还会填充铜浆或导热膏以进一步降低热阻。热过孔设计需与电气过孔、盲埋孔工艺协调，避免影响信号完整性和层间绝缘。

图片来源：ALLPCB https://www.allpcb.com/blog/pcb-knowledge/thermal-vias-101-a-beginners-guide-to-pcb-heat-dissipation.html

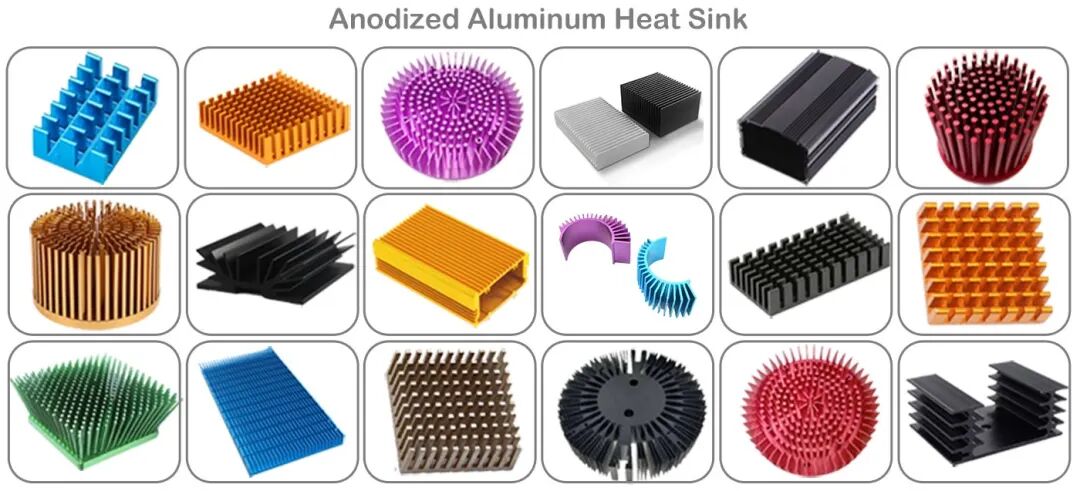

图12-29 阳极氧化铝散热片

如图12-29所示，多种颜色和形状的阳极氧化铝散热片。阳极氧化处理在铝表面形成一层致密的氧化铝膜，不仅提高了表面硬度和耐腐蚀性，还显著增强了热辐射系数（发射率从抛光铝的0.05提升至0.8以上）。值得注意的是，阳极氧化层的辐射系数主要取决于表面粗糙度和氧化层微观结构，而与颜色关系不大。因此，无论是黑色、金色还是蓝色阳极氧化散热片，其辐射散热能力基本相同。

图片来源：Wellste https://www.wellste.com/anodized-aluminum-heat-sink/

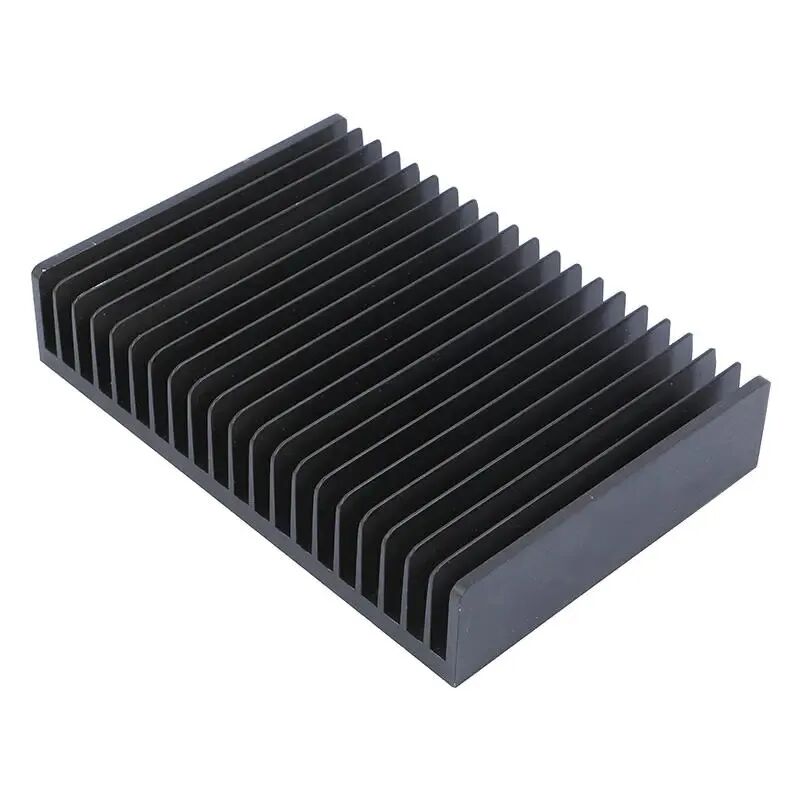

图12-30 黑色阳极氧化散热片

如图12-30所示，黑色阳极氧化铝散热片。黑色表面在视觉上给人以吸热的印象，但在红外辐射波段，阳极氧化层的辐射特性主要由氧化膜本身的物理性质决定，而非染料颜色。然而，对于未阳极氧化的裸铝，表面颜色（光亮 vs 暗色）确实会影响辐射率：暗色粗糙表面的辐射能力显著高于光亮表面。在辐射散热为主的应用（如真空环境）中，表面发射率的优化是设计关键。

图片来源：Winshare Thermal https://www.winsharethermalloy.com/anodized-aluminum-heatsinks-explained-benefits-performance-why-they-re-used.html

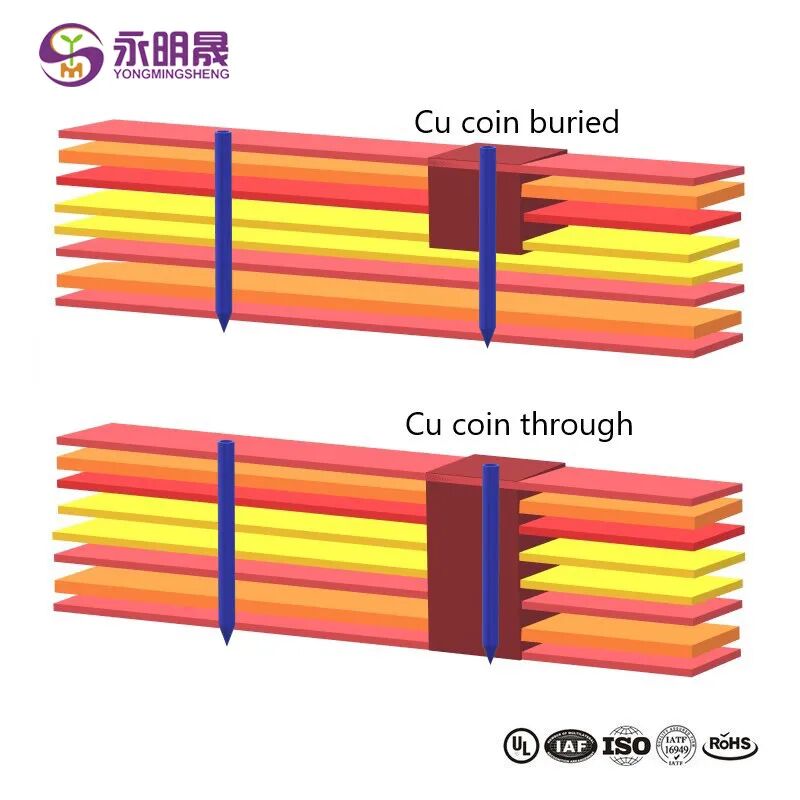

图12-31 PCB嵌入式铜币散热结构

如图12-31所示，PCB中嵌入铜币（Copper Coin）的两种典型结构：埋入式（Cu coin buried）和通孔式（Cu coin through）。铜币将局部高热量直接传导至PCB另一侧或内层散热平面，其导热效率远高于普通镀铜过孔。埋入式铜币适用于单面散热需求，通孔式则适用于双面散热或需要与外壳直接导热的场景。铜币与FR-4的CTE差异需在层压工艺中通过参数优化控制，防止分层或翘曲。

图片来源：YMSPCB https://www.ymspcb.com/metal-core-pcb-embedded-copper-coin-pcb-thermal-management-ymspcb.html

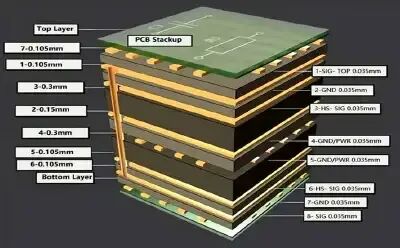

图12-32 多层PCB层叠与散热结构

如图12-32所示，多层PCB的详细层叠结构，包含信号层、电源层、接地层以及厚铜散热层。通过在高功率器件下方设置专门的散热层（如厚铜电源/接地层），并利用密集过孔阵列连接，可将热量在Z轴方向快速扩散。现代高密度PCB还采用埋铜块、铜浆填充过孔和金属基复合材料等技术，进一步提升层间导热能力。层叠设计需在电气性能、热性能和机械强度之间进行综合优化。

图片来源：Aivon https://www.aivon.com/blog/pcb-knowledge/embedded-copper-structures-for-extreme-pcb-thermal-management/
